Пристрій боротьби з малогабаритними безпілотними літальними апаратами

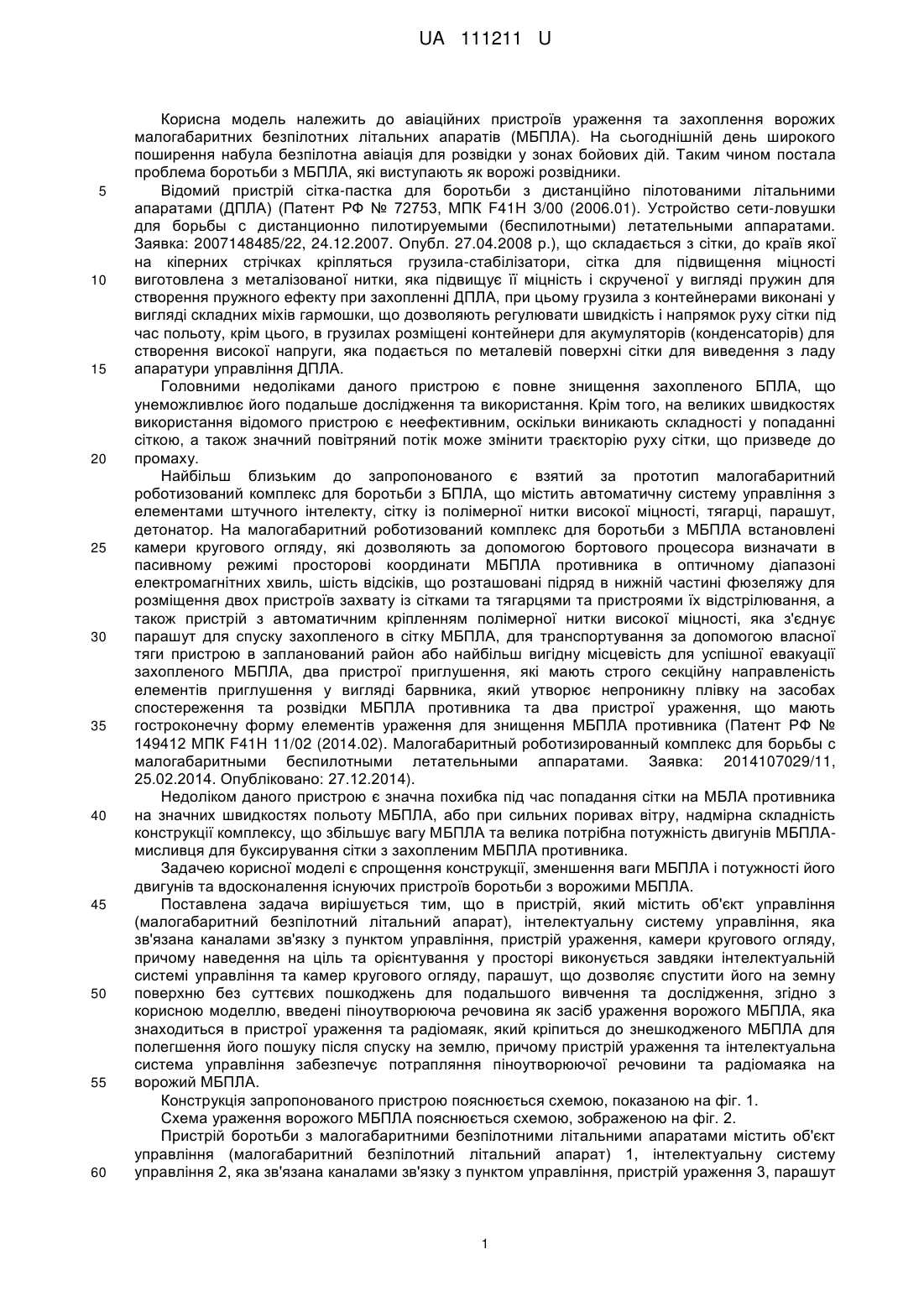

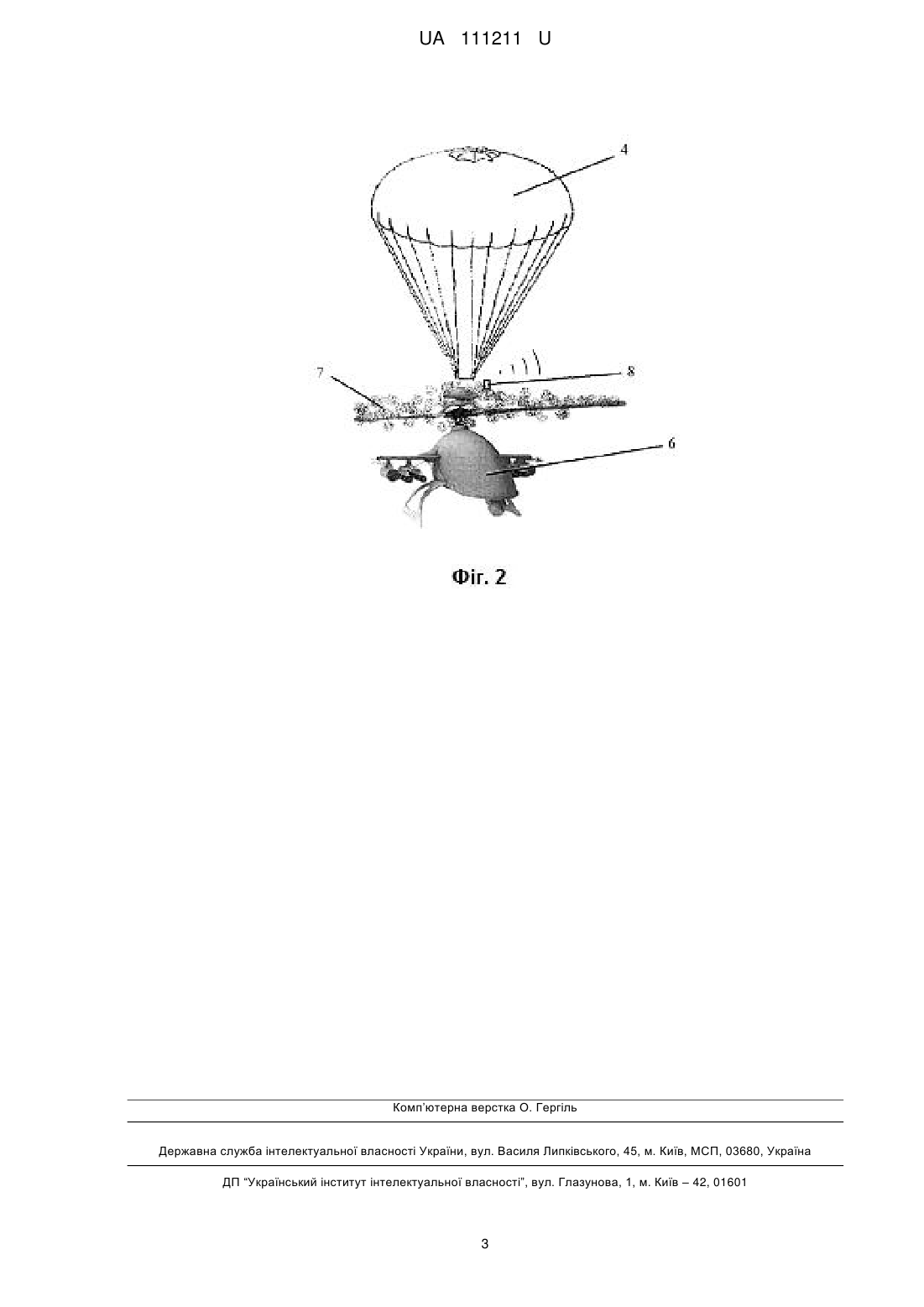

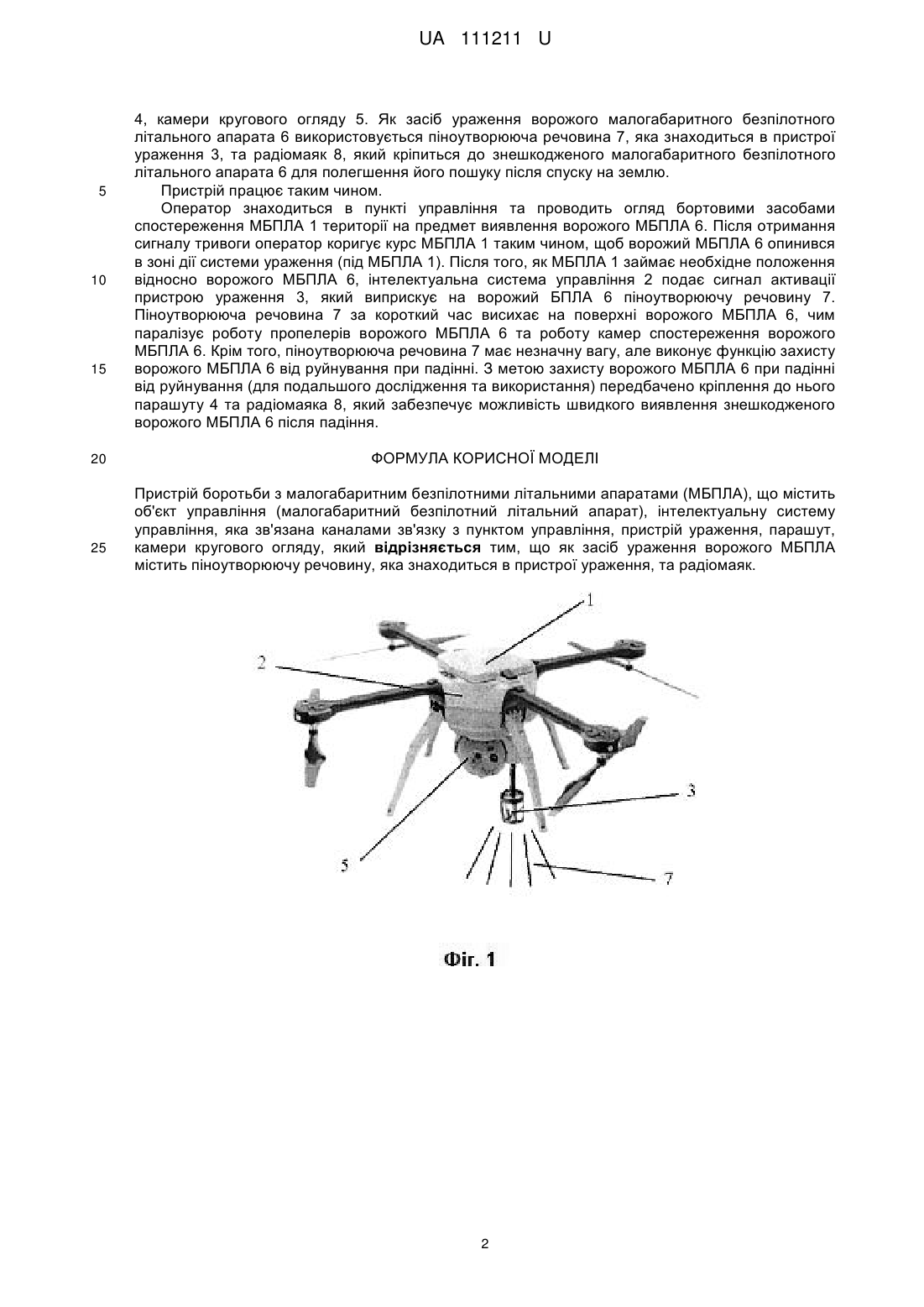

Реферат: Пристрій боротьби з малогабаритним безпілотними літальними апаратами (МБПЛА) містить об'єкт управління (малогабаритний безпілотний літальний апарат), інтелектуальну систему управління, яка зв'язана каналами зв'язку з пунктом управління, пристрій ураження, парашут, камери кругового огляду. Як засіб ураження ворожого МБПЛА містить піноутворюючу речовину, яка знаходиться в пристрої ураження, та радіомаяк. UA 111211 U (54) ПРИСТРІЙ БОРОТЬБИ З МАЛОГАБАРИТНИМИ БЕЗПІЛОТНИМИ ЛІТАЛЬНИМИ АПАРАТАМИ UA 111211 U UA 111211 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до авіаційних пристроїв ураження та захоплення ворожих малогабаритних безпілотних літальних апаратів (МБПЛА). На сьогоднішній день широкого поширення набула безпілотна авіація для розвідки у зонах бойових дій. Таким чином постала проблема боротьби з МБПЛА, які виступають як ворожі розвідники. Відомий пристрій сітка-пастка для боротьби з дистанційно пілотованими літальними апаратами (ДПЛА) (Патент РФ № 72753, МПК F41H 3/00 (2006.01). Устройство сети-ловушки для борьбы с дистанционно пилотируемыми (беспилотными) летательными аппаратами. Заявка: 2007148485/22, 24.12.2007. Опубл. 27.04.2008 р.), що складається з сітки, до країв якої на кіперних стрічках кріпляться грузила-стабілізатори, сітка для підвищення міцності виготовлена з металізованої нитки, яка підвищує її міцність і скрученої у вигляді пружин для створення пружного ефекту при захопленні ДПЛА, при цьому грузила з контейнерами виконані у вигляді складних міхів гармошки, що дозволяють регулювати швидкість і напрямок руху сітки під час польоту, крім цього, в грузилах розміщені контейнери для акумуляторів (конденсаторів) для створення високої напруги, яка подається по металевій поверхні сітки для виведення з ладу апаратури управління ДПЛА. Головними недоліками даного пристрою є повне знищення захопленого БПЛА, що унеможливлює його подальше дослідження та використання. Крім того, на великих швидкостях використання відомого пристрою є неефективним, оскільки виникають складності у попаданні сіткою, а також значний повітряний потік може змінити траєкторію руху сітки, що призведе до промаху. Найбільш близьким до запропонованого є взятий за прототип малогабаритний роботизований комплекс для боротьби з БПЛА, що містить автоматичну систему управління з елементами штучного інтелекту, сітку із полімерної нитки високої міцності, тягарці, парашут, детонатор. На малогабаритний роботизований комплекс для боротьби з МБПЛА встановлені камери кругового огляду, які дозволяють за допомогою бортового процесора визначати в пасивному режимі просторові координати МБПЛА противника в оптичному діапазоні електромагнітних хвиль, шість відсіків, що розташовані підряд в нижній частині фюзеляжу для розміщення двох пристроїв захвату із сітками та тягарцями та пристроями їх відстрілювання, а також пристрій з автоматичним кріпленням полімерної нитки високої міцності, яка з'єднує парашут для спуску захопленого в сітку МБПЛА, для транспортування за допомогою власної тяги пристрою в запланований район або найбільш вигідну місцевість для успішної евакуації захопленого МБПЛА, два пристрої приглушення, які мають строго секційну направленість елементів приглушення у вигляді барвника, який утворює непроникну плівку на засобах спостереження та розвідки МБПЛА противника та два пристрої ураження, що мають гостроконечну форму елементів ураження для знищення МБПЛА противника (Патент РФ № 149412 МПК F41H 11/02 (2014.02). Малогабаритный роботизированный комплекс для борьбы с малогабаритными беспилотными летательными аппаратами. Заявка: 2014107029/11, 25.02.2014. Опубліковано: 27.12.2014). Недоліком даного пристрою є значна похибка під час попадання сітки на МБЛА противника на значних швидкостях польоту МБПЛА, або при сильних поривах вітру, надмірна складність конструкції комплексу, що збільшує вагу МБПЛА та велика потрібна потужність двигунів МБПЛАмисливця для буксирування сітки з захопленим МБПЛА противника. Задачею корисної моделі є спрощення конструкції, зменшення ваги МБПЛА і потужності його двигунів та вдосконалення існуючих пристроїв боротьби з ворожими МБПЛА. Поставлена задача вирішується тим, що в пристрій, який містить об'єкт управління (малогабаритний безпілотний літальний апарат), інтелектуальну систему управління, яка зв'язана каналами зв'язку з пунктом управління, пристрій ураження, камери кругового огляду, причому наведення на ціль та орієнтування у просторі виконується завдяки інтелектуальній системі управління та камер кругового огляду, парашут, що дозволяє спустити його на земну поверхню без суттєвих пошкоджень для подальшого вивчення та дослідження, згідно з корисною моделлю, введені піноутворююча речовина як засіб ураження ворожого МБПЛА, яка знаходиться в пристрої ураження та радіомаяк, який кріпиться до знешкодженого МБПЛА для полегшення його пошуку після спуску на землю, причому пристрій ураження та інтелектуальна система управління забезпечує потрапляння піноутворюючої речовини та радіомаяка на ворожий МБПЛА. Конструкція запропонованого пристрою пояснюється схемою, показаною на фіг. 1. Схема ураження ворожого МБПЛА пояснюється схемою, зображеною на фіг. 2. Пристрій боротьби з малогабаритними безпілотними літальними апаратами містить об'єкт управління (малогабаритний безпілотний літальний апарат) 1, інтелектуальну систему управління 2, яка зв'язана каналами зв'язку з пунктом управління, пристрій ураження 3, парашут 1 UA 111211 U 5 10 15 20 25 4, камери кругового огляду 5. Як засіб ураження ворожого малогабаритного безпілотного літального апарата 6 використовується піноутворююча речовина 7, яка знаходиться в пристрої ураження 3, та радіомаяк 8, який кріпиться до знешкодженого малогабаритного безпілотного літального апарата 6 для полегшення його пошуку після спуску на землю. Пристрій працює таким чином. Оператор знаходиться в пункті управління та проводить огляд бортовими засобами спостереження МБПЛА 1 території на предмет виявлення ворожого МБПЛА 6. Після отримання сигналу тривоги оператор коригує курс МБПЛА 1 таким чином, щоб ворожий МБПЛА 6 опинився в зоні дії системи ураження (під МБПЛА 1). Після того, як МБПЛА 1 займає необхідне положення відносно ворожого МБПЛА 6, інтелектуальна система управління 2 подає сигнал активації пристрою ураження 3, який виприскує на ворожий БПЛА 6 піноутворюючу речовину 7. Піноутворююча речовина 7 за короткий час висихає на поверхні ворожого МБПЛА 6, чим паралізує роботу пропелерів ворожого МБПЛА 6 та роботу камер спостереження ворожого МБПЛА 6. Крім того, піноутворююча речовина 7 має незначну вагу, але виконує функцію захисту ворожого МБПЛА 6 від руйнування при падінні. З метою захисту ворожого МБПЛА 6 при падінні від руйнування (для подальшого дослідження та використання) передбачено кріплення до нього парашуту 4 та радіомаяка 8, який забезпечує можливість швидкого виявлення знешкодженого ворожого МБПЛА 6 після падіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій боротьби з малогабаритним безпілотними літальними апаратами (МБПЛА), що містить об'єкт управління (малогабаритний безпілотний літальний апарат), інтелектуальну систему управління, яка зв'язана каналами зв'язку з пунктом управління, пристрій ураження, парашут, камери кругового огляду, який відрізняється тим, що як засіб ураження ворожого МБПЛА містить піноутворюючу речовину, яка знаходиться в пристрої ураження, та радіомаяк. 2 UA 111211 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
