Система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами

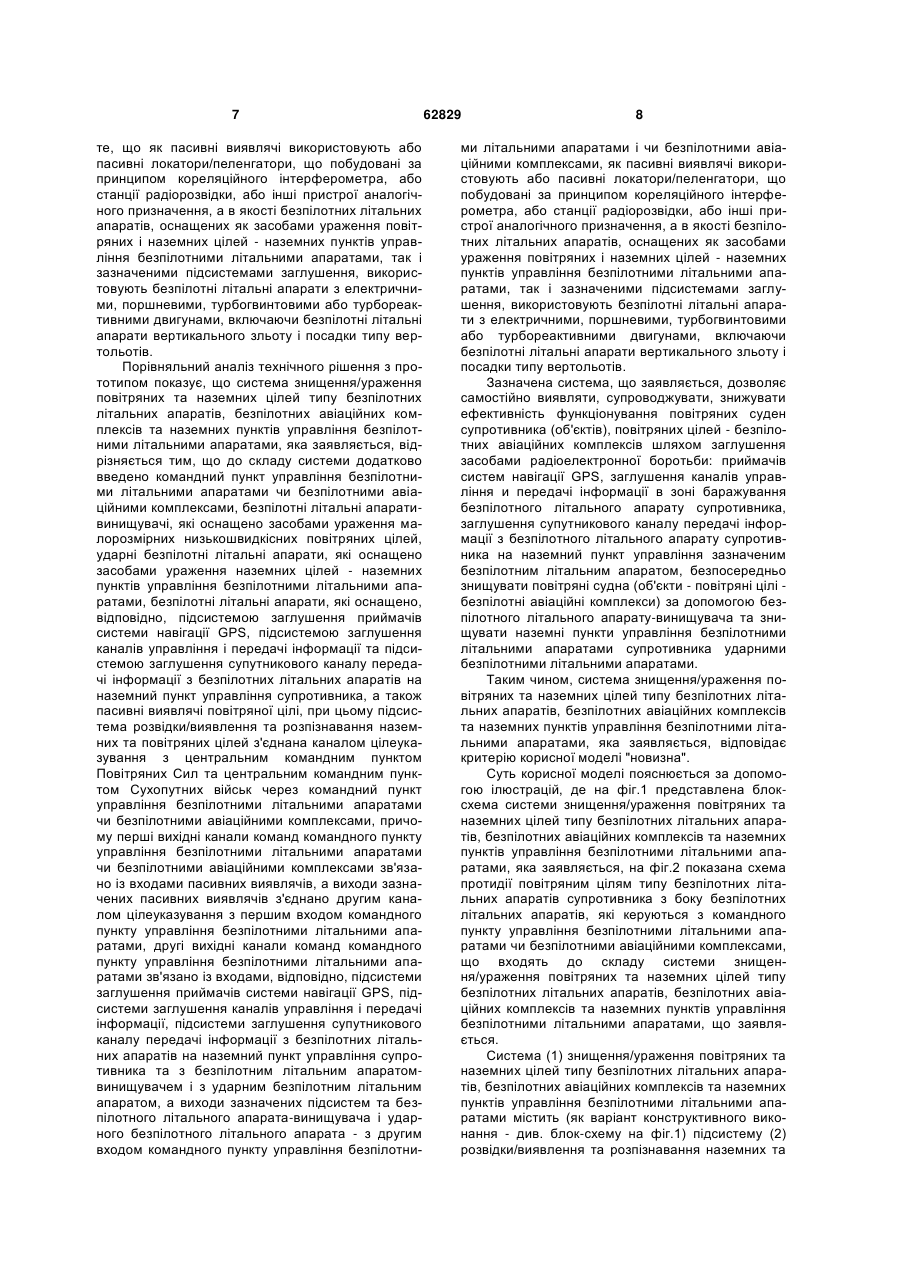

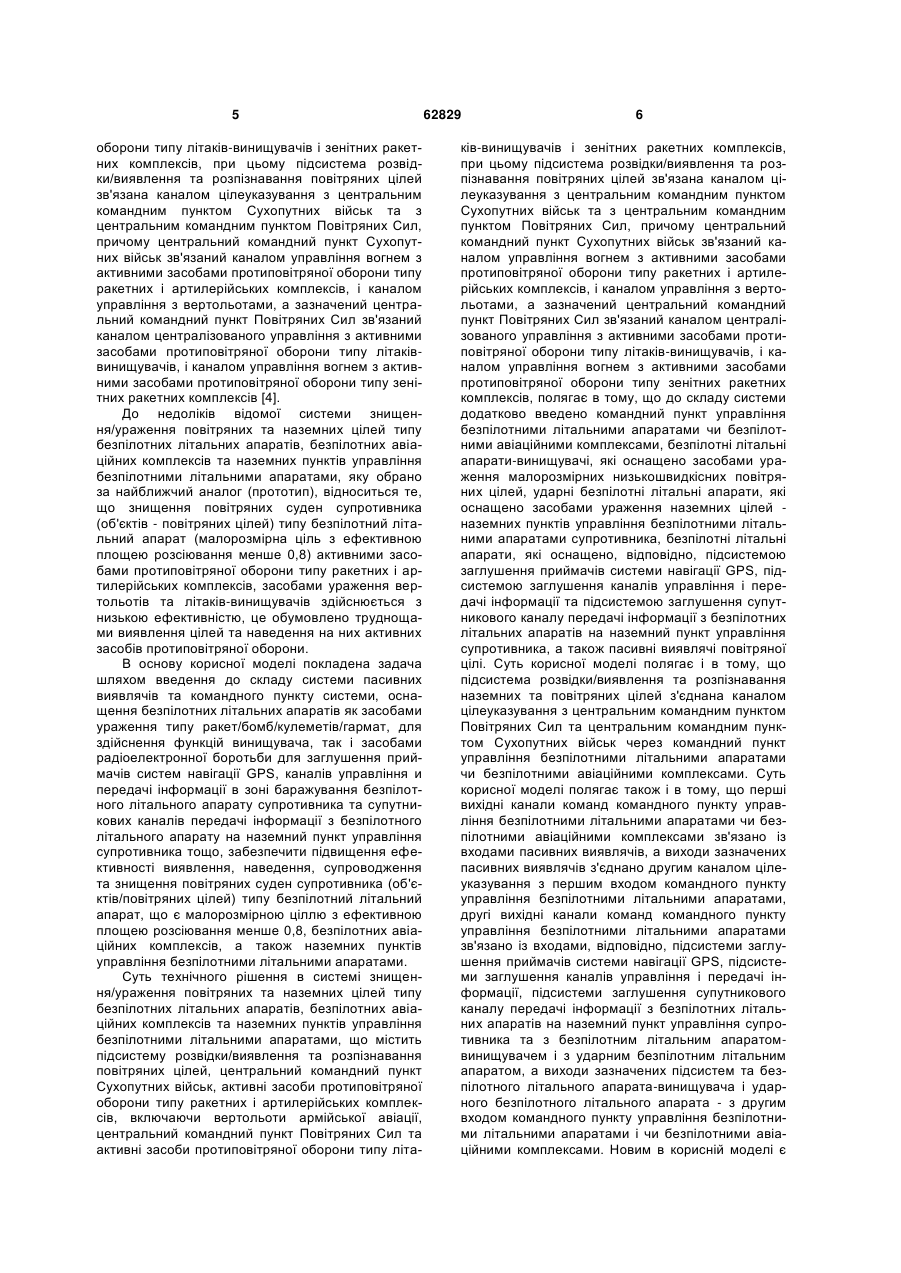

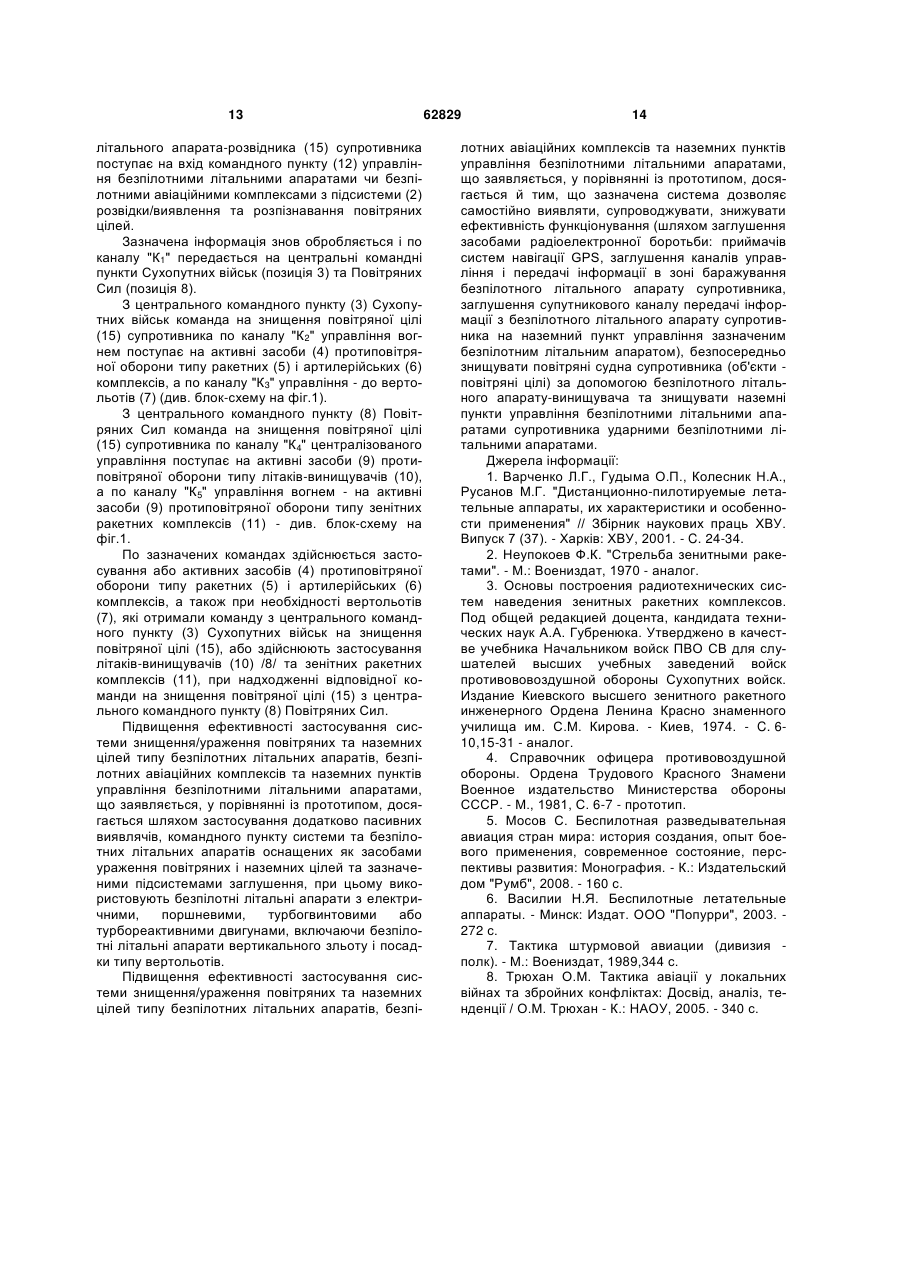

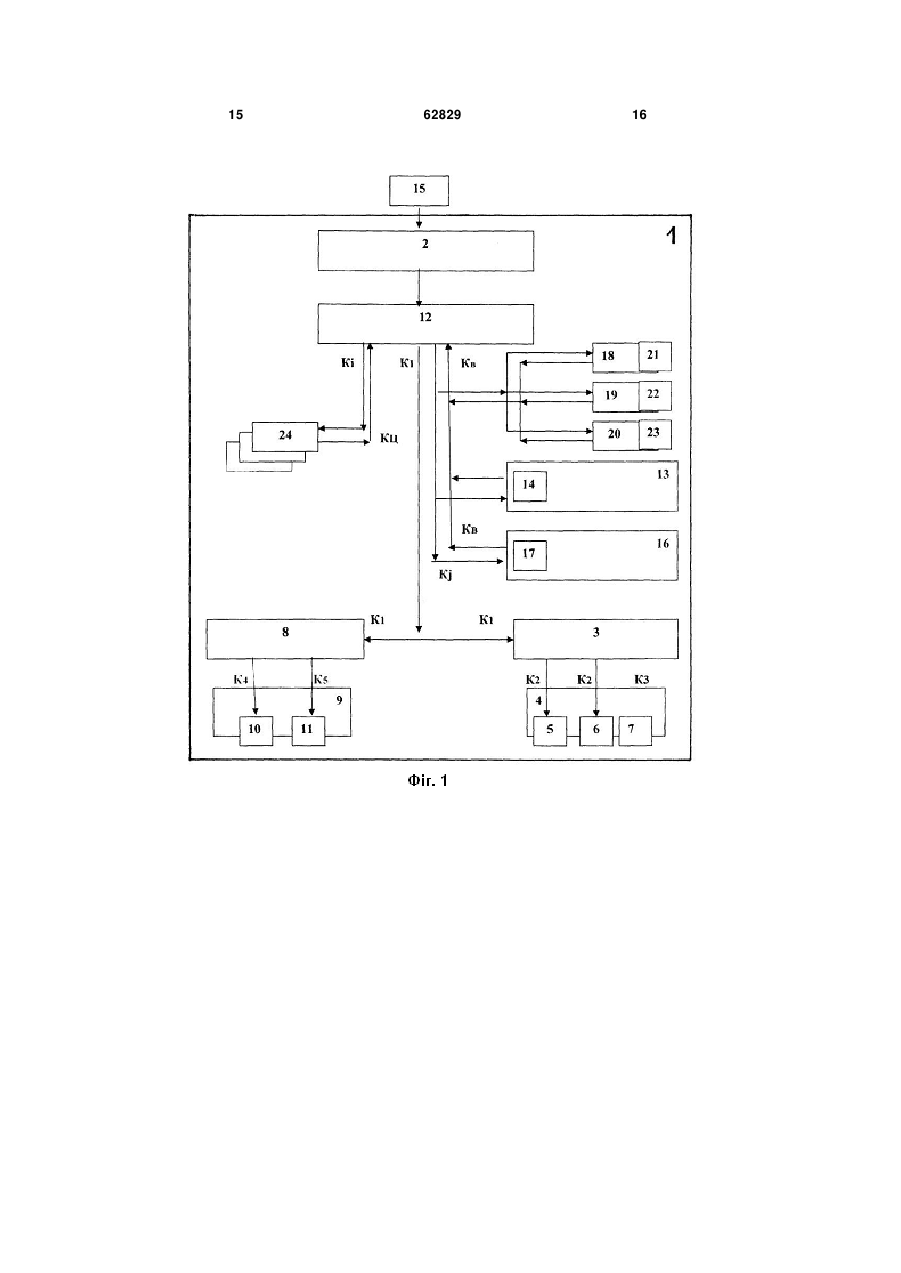

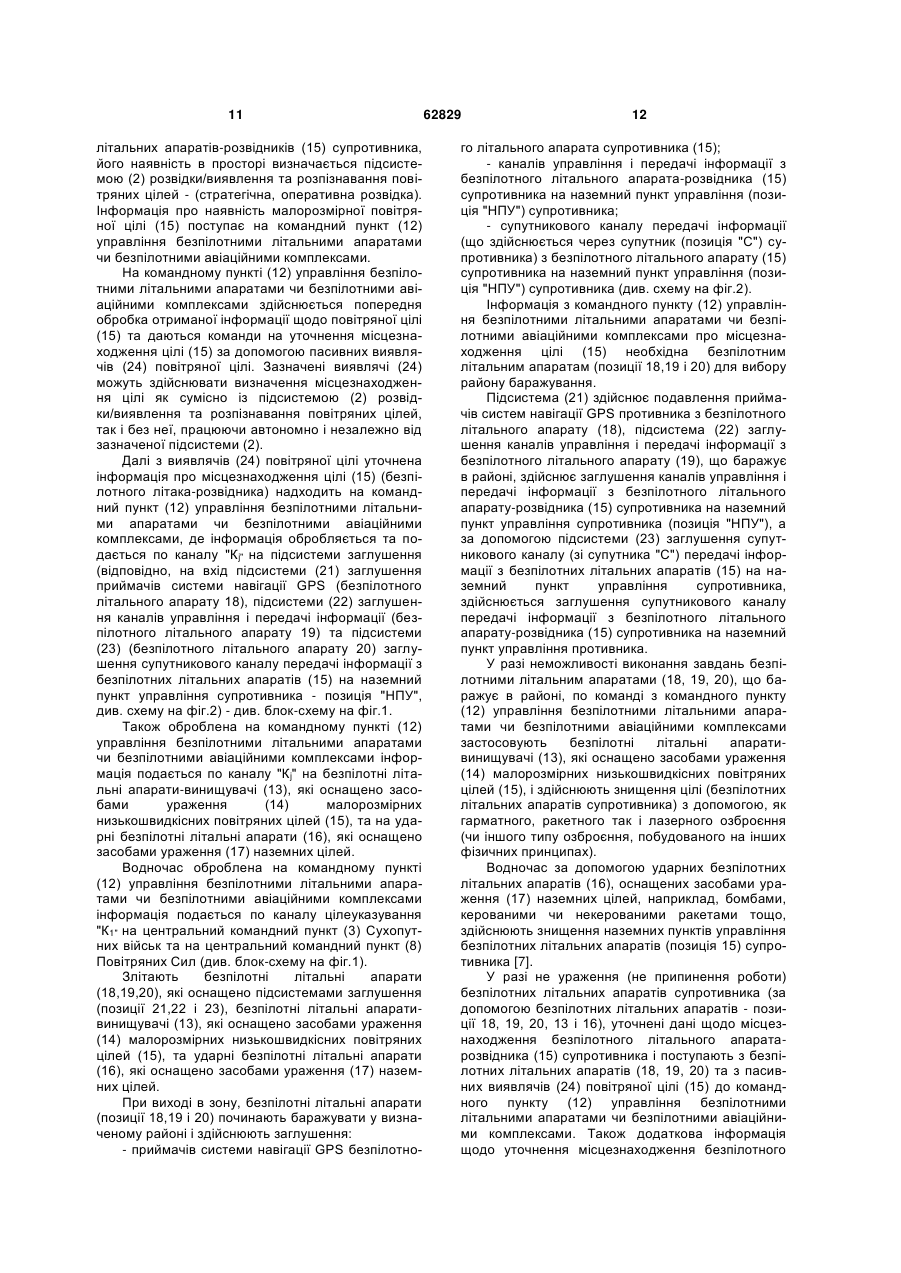

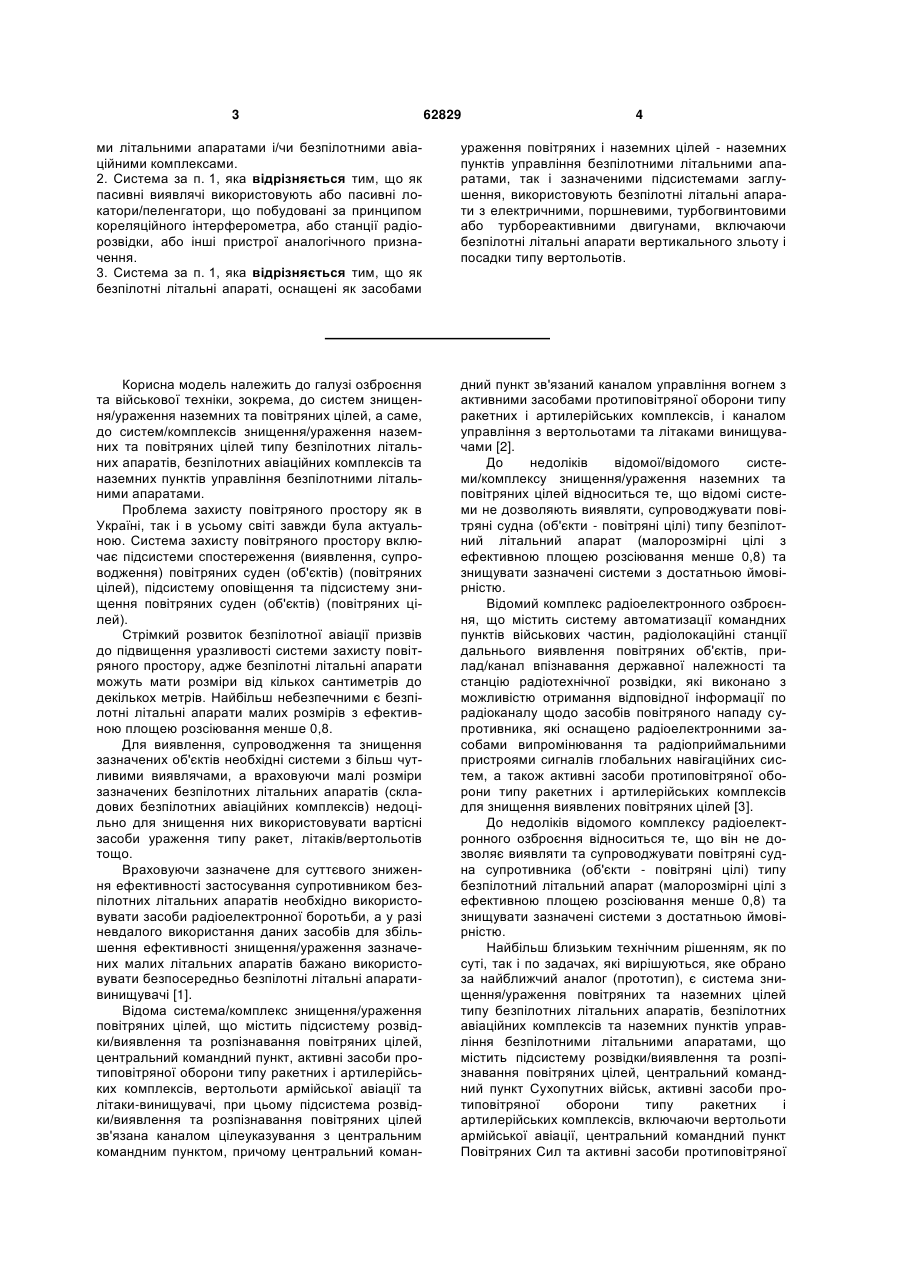

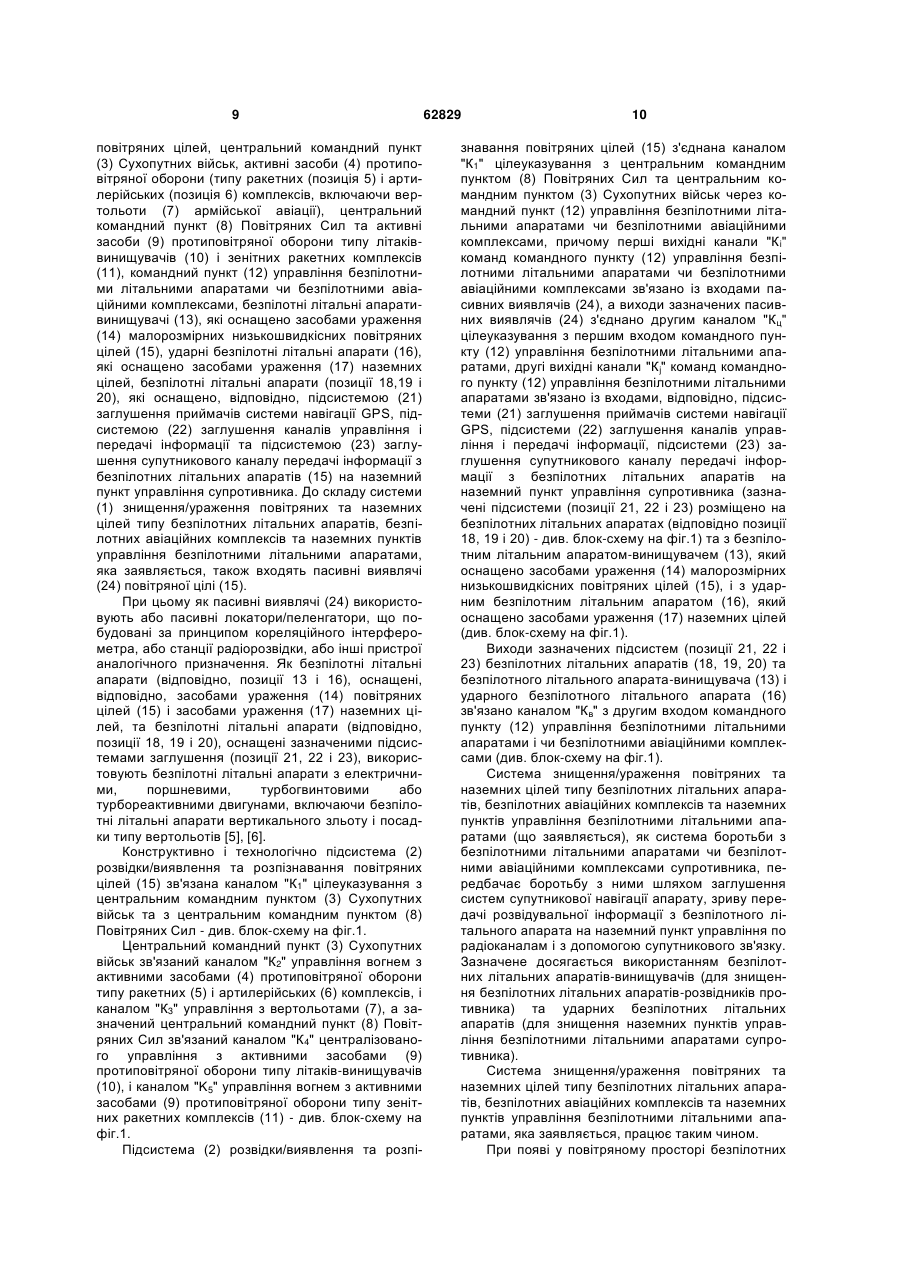

1. Система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого управління з активними засобами протиповітряної оборони типу літаківвинищувачів, і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, яка відрізняється тим, 2 (19) 1 3 62829 4 ми літальними апаратами і/чи безпілотними авіаційними комплексами. 2. Система за п. 1, яка відрізняється тим, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. 3. Система за п. 1, яка відрізняється тим, що як безпілотні літальні апараті, оснащені як засобами ураження повітряних і наземних цілей - наземних пунктів управління безпілотними літальними апаратами, так і зазначеними підсистемами заглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Корисна модель належить до галузі озброєння та військової техніки, зокрема, до систем знищення/ураження наземних та повітряних цілей, а саме, до систем/комплексів знищення/ураження наземних та повітряних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами. Проблема захисту повітряного простору як в Україні, так і в усьому світі завжди була актуальною. Система захисту повітряного простору включає підсистеми спостереження (виявлення, супроводження) повітряних суден (об'єктів) (повітряних цілей), підсистему оповіщення та підсистему знищення повітряних суден (об'єктів) (повітряних цілей). Стрімкий розвиток безпілотної авіації призвів до підвищення уразливості системи захисту повітряного простору, адже безпілотні літальні апарати можуть мати розміри від кількох сантиметрів до декількох метрів. Найбільш небезпечними є безпілотні літальні апарати малих розмірів з ефективною площею розсіювання менше 0,8. Для виявлення, супроводження та знищення зазначених об'єктів необхідні системи з більш чутливими виявлячами, а враховуючи малі розміри зазначених безпілотних літальних апаратів (складових безпілотних авіаційних комплексів) недоцільно для знищення них використовувати вартісні засоби ураження типу ракет, літаків/вертольотів тощо. Враховуючи зазначене для суттєвого зниження ефективності застосування супротивником безпілотних літальних апаратів необхідно використовувати засоби радіоелектронної боротьби, а у разі невдалого використання даних засобів для збільшення ефективності знищення/ураження зазначених малих літальних апаратів бажано використовувати безпосередньо безпілотні літальні апаративинищувачі [1]. Відома система/комплекс знищення/ураження повітряних цілей, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, вертольоти армійської авіації та літаки-винищувачі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом, причому центральний коман дний пункт зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом управління з вертольотами та літаками винищувачами [2]. До недоліків відомої/відомого системи/комплексу знищення/ураження наземних та повітряних цілей відноситься те, що відомі системи не дозволяють виявляти, супроводжувати повітряні судна (об'єкти - повітряні цілі) типу безпілотний літальний апарат (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Відомий комплекс радіоелектронного озброєння, що містить систему автоматизації командних пунктів військових частин, радіолокаційні станції дальнього виявлення повітряних об'єктів, прилад/канал впізнавання державної належності та станцію радіотехнічної розвідки, які виконано з можливістю отримання відповідної інформації по радіоканалу щодо засобів повітряного нападу супротивника, які оснащено радіоелектронними засобами випромінювання та радіоприймальними пристроями сигналів глобальних навігаційних систем, а також активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів для знищення виявлених повітряних цілей [3]. До недоліків відомого комплексу радіоелектронного озброєння відноситься те, що він не дозволяє виявляти та супроводжувати повітряні судна супротивника (об'єкти - повітряні цілі) типу безпілотний літальний апарат (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної 5 оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого управління з активними засобами протиповітряної оборони типу літаківвинищувачів, і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів [4]. До недоліків відомої системи знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яку обрано за найближчий аналог (прототип), відноситься те, що знищення повітряних суден супротивника (об'єктів - повітряних цілей) типу безпілотний літальний апарат (малорозмірна ціль з ефективною площею розсіювання менше 0,8) активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, засобами ураження вертольотів та літаків-винищувачів здійснюється з низькою ефективністю, це обумовлено труднощами виявлення цілей та наведення на них активних засобів протиповітряної оборони. В основу корисної моделі покладена задача шляхом введення до складу системи пасивних виявлячів та командного пункту системи, оснащення безпілотних літальних апаратів як засобами ураження типу ракет/бомб/кулеметів/гармат, для здійснення функцій винищувача, так і засобами радіоелектронної боротьби для заглушення приймачів систем навігації GPS, каналів управління и передачі інформації в зоні баражування безпілотного літального апарату супротивника та супутникових каналів передачі інформації з безпілотного літального апарату на наземний пункт управління супротивника тощо, забезпечити підвищення ефективності виявлення, наведення, супроводження та знищення повітряних суден супротивника (об'єктів/повітряних цілей) типу безпілотний літальний апарат, що є малорозмірною ціллю з ефективною площею розсіювання менше 0,8, безпілотних авіаційних комплексів, а також наземних пунктів управління безпілотними літальними апаратами. Суть технічного рішення в системі знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літа 62829 6 ків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого управління з активними засобами протиповітряної оборони типу літаків-винищувачів, і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, полягає в тому, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами ураження малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами ураження наземних цілей наземних пунктів управління безпілотними літальними апаратами супротивника, безпілотні літальні апарати, які оснащено, відповідно, підсистемою заглушення приймачів системи навігації GPS, підсистемою заглушення каналів управління і передачі інформації та підсистемою заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі. Суть корисної моделі полягає і в тому, що підсистема розвідки/виявлення та розпізнавання наземних та повітряних цілей з'єднана каналом цілеуказування з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Суть корисної моделі полягає також і в тому, що перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказування з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми заглушення приймачів системи навігації GPS, підсистеми заглушення каналів управління і передачі інформації, підсистеми заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратомвинищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами. Новим в корисній моделі є 7 те, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а в якості безпілотних літальних апаратів, оснащених як засобами ураження повітряних і наземних цілей - наземних пунктів управління безпілотними літальними апаратами, так і зазначеними підсистемами заглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Порівняльний аналіз технічного рішення з прототипом показує, що система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яка заявляється, відрізняється тим, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апаративинищувачі, які оснащено засобами ураження малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами ураження наземних цілей - наземних пунктів управління безпілотними літальними апаратами, безпілотні літальні апарати, які оснащено, відповідно, підсистемою заглушення приймачів системи навігації GPS, підсистемою заглушення каналів управління і передачі інформації та підсистемою заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистема розвідки/виявлення та розпізнавання наземних та повітряних цілей з'єднана каналом цілеуказування з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказування з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми заглушення приймачів системи навігації GPS, підсистеми заглушення каналів управління і передачі інформації, підсистеми заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратомвинищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту управління безпілотни 62829 8 ми літальними апаратами і чи безпілотними авіаційними комплексами, як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а в якості безпілотних літальних апаратів, оснащених як засобами ураження повітряних і наземних цілей - наземних пунктів управління безпілотними літальними апаратами, так і зазначеними підсистемами заглушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Зазначена система, що заявляється, дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування повітряних суден супротивника (об'єктів), повітряних цілей - безпілотних авіаційних комплексів шляхом заглушення засобами радіоелектронної боротьби: приймачів систем навігації GPS, заглушення каналів управління и передачі інформації в зоні баражування безпілотного літального апарату супротивника, заглушення супутникового каналу передачі інформації з безпілотного літального апарату супротивника на наземний пункт управління зазначеним безпілотним літальним апаратом, безпосередньо знищувати повітряні судна (об'єкти - повітряні цілі безпілотні авіаційні комплекси) за допомогою безпілотного літального апарату-винищувача та знищувати наземні пункти управління безпілотними літальними апаратами супротивника ударними безпілотними літальними апаратами. Таким чином, система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг.1 представлена блоксхема системи знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яка заявляється, на фіг.2 показана схема протидії повітряним цілям типу безпілотних літальних апаратів супротивника з боку безпілотних літальних апаратів, які керуються з командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, що входять до складу системи знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що заявляється. Система (1) знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами містить (як варіант конструктивного виконання - див. блок-схему на фіг.1) підсистему (2) розвідки/виявлення та розпізнавання наземних та 9 повітряних цілей, центральний командний пункт (3) Сухопутних військ, активні засоби (4) протиповітряної оборони (типу ракетних (позиція 5) і артилерійських (позиція 6) комплексів, включаючи вертольоти (7) армійської авіації), центральний командний пункт (8) Повітряних Сил та активні засоби (9) протиповітряної оборони типу літаківвинищувачів (10) і зенітних ракетних комплексів (11), командний пункт (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апаративинищувачі (13), які оснащено засобами ураження (14) малорозмірних низькошвидкісних повітряних цілей (15), ударні безпілотні літальні апарати (16), які оснащено засобами ураження (17) наземних цілей, безпілотні літальні апарати (позиції 18,19 і 20), які оснащено, відповідно, підсистемою (21) заглушення приймачів системи навігації GPS, підсистемою (22) заглушення каналів управління і передачі інформації та підсистемою (23) заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів (15) на наземний пункт управління супротивника. До складу системи (1) знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яка заявляється, також входять пасивні виявлячі (24) повітряної цілі (15). При цьому як пасивні виявлячі (24) використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. Як безпілотні літальні апарати (відповідно, позиції 13 і 16), оснащені, відповідно, засобами ураження (14) повітряних цілей (15) і засобами ураження (17) наземних цілей, та безпілотні літальні апарати (відповідно, позиції 18, 19 і 20), оснащені зазначеними підсистемами заглушення (позиції 21, 22 і 23), використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів [5], [6]. Конструктивно і технологічно підсистема (2) розвідки/виявлення та розпізнавання повітряних цілей (15) зв'язана каналом "К1" цілеуказування з центральним командним пунктом (3) Сухопутних військ та з центральним командним пунктом (8) Повітряних Сил - див. блок-схему на фіг.1. Центральний командний пункт (3) Сухопутних військ зв'язаний каналом "К2" управління вогнем з активними засобами (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, і каналом "К3" управління з вертольотами (7), а зазначений центральний командний пункт (8) Повітряних Сил зв'язаний каналом "К4" централізованого управління з активними засобами (9) протиповітряної оборони типу літаків-винищувачів (10), і каналом "K5" управління вогнем з активними засобами (9) протиповітряної оборони типу зенітних ракетних комплексів (11) - див. блок-схему на фіг.1. Підсистема (2) розвідки/виявлення та розпі 62829 10 знавання повітряних цілей (15) з'єднана каналом "К1" цілеуказування з центральним командним пунктом (8) Повітряних Сил та центральним командним пунктом (3) Сухопутних військ через командний пункт (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали "К i" команд командного пункту (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів (24), а виходи зазначених пасивних виявлячів (24) з'єднано другим каналом "Кц" цілеуказування з першим входом командного пункту (12) управління безпілотними літальними апаратами, другі вихідні канали "Кj" команд командного пункту (12) управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми (21) заглушення приймачів системи навігації GPS, підсистеми (22) заглушення каналів управління і передачі інформації, підсистеми (23) заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника (зазначені підсистеми (позиції 21, 22 і 23) розміщено на безпілотних літальних апаратах (відповідно позиції 18, 19 і 20) - див. блок-схему на фіг.1) та з безпілотним літальним апаратом-винищувачем (13), який оснащено засобами ураження (14) малорозмірних низькошвидкісних повітряних цілей (15), і з ударним безпілотним літальним апаратом (16), який оснащено засобами ураження (17) наземних цілей (див. блок-схему на фіг.1). Виходи зазначених підсистем (позиції 21, 22 і 23) безпілотних літальних апаратів (18, 19, 20) та безпілотного літального апарата-винищувача (13) і ударного безпілотного літального апарата (16) зв'язано каналом "Кв" з другим входом командного пункту (12) управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами (див. блок-схему на фіг.1). Система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами (що заявляється), як система боротьби з безпілотними літальними апаратами чи безпілотними авіаційними комплексами супротивника, передбачає боротьбу з ними шляхом заглушення систем супутникової навігації апарату, зриву передачі розвідувальної інформації з безпілотного літального апарата на наземний пункт управління по радіоканалам і з допомогою супутникового зв'язку. Зазначене досягається використанням безпілотних літальних апаратів-винищувачів (для знищення безпілотних літальних апаратів-розвідників противника) та ударних безпілотних літальних апаратів (для знищення наземних пунктів управління безпілотними літальними апаратами супротивника). Система знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, яка заявляється, працює таким чином. При появі у повітряному просторі безпілотних 11 літальних апаратів-розвідників (15) супротивника, його наявність в просторі визначається підсистемою (2) розвідки/виявлення та розпізнавання повітряних цілей - (стратегічна, оперативна розвідка). Інформація про наявність малорозмірної повітряної цілі (15) поступає на командний пункт (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. На командному пункті (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами здійснюється попередня обробка отриманої інформації щодо повітряної цілі (15) та даються команди на уточнення місцезнаходження цілі (15) за допомогою пасивних виявлячів (24) повітряної цілі. Зазначені виявлячі (24) можуть здійснювати визначення місцезнаходження цілі як сумісно із підсистемою (2) розвідки/виявлення та розпізнавання повітряних цілей, так і без неї, працюючи автономно і незалежно від зазначеної підсистеми (2). Далі з виявлячів (24) повітряної цілі уточнена інформація про місцезнаходження цілі (15) (безпілотного літака-розвідника) надходить на командний пункт (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, де інформація обробляється та подається по каналу "Кj" на підсистеми заглушення (відповідно, на вхід підсистеми (21) заглушення приймачів системи навігації GPS (безпілотного літального апарату 18), підсистеми (22) заглушення каналів управління і передачі інформації (безпілотного літального апарату 19) та підсистеми (23) (безпілотного літального апарату 20) заглушення супутникового каналу передачі інформації з безпілотних літальних апаратів (15) на наземний пункт управління супротивника - позиція "НПУ", див. схему на фіг.2) - див. блок-схему на фіг.1. Також оброблена на командному пункті (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу "Кj" на безпілотні літальні апарати-винищувачі (13), які оснащено засобами ураження (14) малорозмірних низькошвидкісних повітряних цілей (15), та на ударні безпілотні літальні апарати (16), які оснащено засобами ураження (17) наземних цілей. Водночас оброблена на командному пункті (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу цілеуказування "К1" на центральний командний пункт (3) Сухопутних військ та на центральний командний пункт (8) Повітряних Сил (див. блок-схему на фіг.1). Злітають безпілотні літальні апарати (18,19,20), які оснащено підсистемами заглушення (позиції 21,22 і 23), безпілотні літальні апаративинищувачі (13), які оснащено засобами ураження (14) малорозмірних низькошвидкісних повітряних цілей (15), та ударні безпілотні літальні апарати (16), які оснащено засобами ураження (17) наземних цілей. При виході в зону, безпілотні літальні апарати (позиції 18,19 і 20) починають баражувати у визначеному районі і здійснюють заглушення: - приймачів системи навігації GPS безпілотно 62829 12 го літального апарата супротивника (15); - каналів управління і передачі інформації з безпілотного літального апарата-розвідника (15) супротивника на наземний пункт управління (позиція "НПУ") супротивника; - супутникового каналу передачі інформації (що здійснюється через супутник (позиція "С") супротивника) з безпілотного літального апарату (15) супротивника на наземний пункт управління (позиція "НПУ") супротивника (див. схему на фіг.2). Інформація з командного пункту (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами про місцезнаходження цілі (15) необхідна безпілотним літальним апаратам (позиції 18,19 і 20) для вибору району баражування. Підсистема (21) здійснює подавлення приймачів систем навігації GPS противника з безпілотного літального апарату (18), підсистема (22) заглушення каналів управління і передачі інформації з безпілотного літального апарату (19), що баражує в районі, здійснює заглушення каналів управління і передачі інформації з безпілотного літального апарату-розвідника (15) супротивника на наземний пункт управління супротивника (позиція "НПУ"), а за допомогою підсистеми (23) заглушення супутникового каналу (зі супутника "С") передачі інформації з безпілотних літальних апаратів (15) на наземний пункт управління супротивника, здійснюється заглушення супутникового каналу передачі інформації з безпілотного літального апарату-розвідника (15) супротивника на наземний пункт управління противника. У разі неможливості виконання завдань безпілотними літальним апаратами (18, 19, 20), що баражує в районі, по команді з командного пункту (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами застосовують безпілотні літальні апаративинищувачі (13), які оснащено засобами ураження (14) малорозмірних низькошвидкісних повітряних цілей (15), і здійснюють знищення цілі (безпілотних літальних апаратів супротивника) з допомогою, як гарматного, ракетного так і лазерного озброєння (чи іншого типу озброєння, побудованого на інших фізичних принципах). Водночас за допомогою ударних безпілотних літальних апаратів (16), оснащених засобами ураження (17) наземних цілей, наприклад, бомбами, керованими чи некерованими ракетами тощо, здійснюють знищення наземних пунктів управління безпілотних літальних апаратів (позиція 15) супротивника [7]. У разі не ураження (не припинення роботи) безпілотних літальних апаратів супротивника (за допомогою безпілотних літальних апаратів - позиції 18, 19, 20, 13 і 16), уточнені дані щодо місцезнаходження безпілотного літального апаратарозвідника (15) супротивника і поступають з безпілотних літальних апаратів (18, 19, 20) та з пасивних виявлячів (24) повітряної цілі (15) до командного пункту (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Також додаткова інформація щодо уточнення місцезнаходження безпілотного 13 літального апарата-розвідника (15) супротивника поступає на вхід командного пункту (12) управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами з підсистеми (2) розвідки/виявлення та розпізнавання повітряних цілей. Зазначена інформація знов обробляється і по каналу "К1" передається на центральні командні пункти Сухопутних військ (позиція 3) та Повітряних Сил (позиція 8). З центрального командного пункту (3) Сухопутних військ команда на знищення повітряної цілі (15) супротивника по каналу "К2" управління вогнем поступає на активні засоби (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, а по каналу "К3" управління - до вертольотів (7) (див. блок-схему на фіг.1). З центрального командного пункту (8) Повітряних Сил команда на знищення повітряної цілі (15) супротивника по каналу "К4" централізованого управління поступає на активні засоби (9) протиповітряної оборони типу літаків-винищувачів (10), а по каналу "К5" управління вогнем - на активні засоби (9) протиповітряної оборони типу зенітних ракетних комплексів (11) - див. блок-схему на фіг.1. По зазначених командах здійснюється застосування або активних засобів (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, а також при необхідності вертольотів (7), які отримали команду з центрального командного пункту (3) Сухопутних військ на знищення повітряної цілі (15), або здійснюють застосування літаків-винищувачів (10) /8/ та зенітних ракетних комплексів (11), при надходженні відповідної команди на знищення повітряної цілі (15) з центрального командного пункту (8) Повітряних Сил. Підвищення ефективності застосування системи знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпілотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково пасивних виявлячів, командного пункту системи та безпілотних літальних апаратів оснащених як засобами ураження повітряних і наземних цілей та зазначеними підсистемами заглушення, при цьому використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Підвищення ефективності застосування системи знищення/ураження повітряних та наземних цілей типу безпілотних літальних апаратів, безпі 62829 14 лотних авіаційних комплексів та наземних пунктів управління безпілотними літальними апаратами, що заявляється, у порівнянні із прототипом, досягається й тим, що зазначена система дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування (шляхом заглушення засобами радіоелектронної боротьби: приймачів систем навігації GPS, заглушення каналів управління і передачі інформації в зоні баражування безпілотного літального апарату супротивника, заглушення супутникового каналу передачі інформації з безпілотного літального апарату супротивника на наземний пункт управління зазначеним безпілотним літальним апаратом), безпосередньо знищувати повітряні судна супротивника (об'єкти повітряні цілі) за допомогою безпілотного літального апарату-винищувача та знищувати наземні пункти управління безпілотними літальними апаратами супротивника ударними безпілотними літальними апаратами. Джерела інформації: 1. Варченко Л.Г., Гудыма О.П., Колесник Н.А., Русанов М.Г. "Дистанционно-пилотируемые летательные аппараты, их характеристики и особенности применения" // Збірник наукових праць ХВУ. Випуск 7 (37). - Харків: ХВУ, 2001. - C. 24-34. 2. Неупокоев Ф.К. "Стрельба зенитными ракетами". - М.: Воениздат, 1970 - аналог. 3. Основы построения радиотехнических систем наведения зенитных ракетних комплексов. Под общей редакцией доцента, кандидата технических наук А.А. Губренюка. Утверджено в качестве учебника Начальником войск ПВО СВ для слушателей высших учебных заведений войск противововоздушной обороны Сухопутних войск. Издание Киевского высшего зенитного ракетного инженерного Ордена Ленина Красно знаменного училища им. С.М. Кирова. - Киев, 1974. - C. 610,15-31 - аналог. 4. Справочник офицера противовоздушной обороны. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР. - М., 1981, C. 6-7 - прототип. 5. Мосов С. Беспилотная разведывательная авиация стран мира: история создания, опыт боевого применения, современное состояние, перспективы развития: Монография. - К.: Издательский дом "Румб", 2008. - 160 с. 6. Василии Н.Я. Беспилотные летательные аппараты. - Минск: Издат. ООО "Попурри", 2003. 272 с. 7. Тактика штурмовой авиации (дивизия полк). - М.: Воениздат, 1989,344 с. 8. Трюхан О.М. Тактика авіації у локальних війнах та збройних конфліктах: Досвід, аналіз, тенденції / О.М. Трюхан - К.: НАОУ, 2005. - 340 с. 15 62829 16 17 Комп’ютерна верстка Л. Ціхановська 62829 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
