Пристрій для очищення глибинних шарів ґрунту від нафтопродуктів

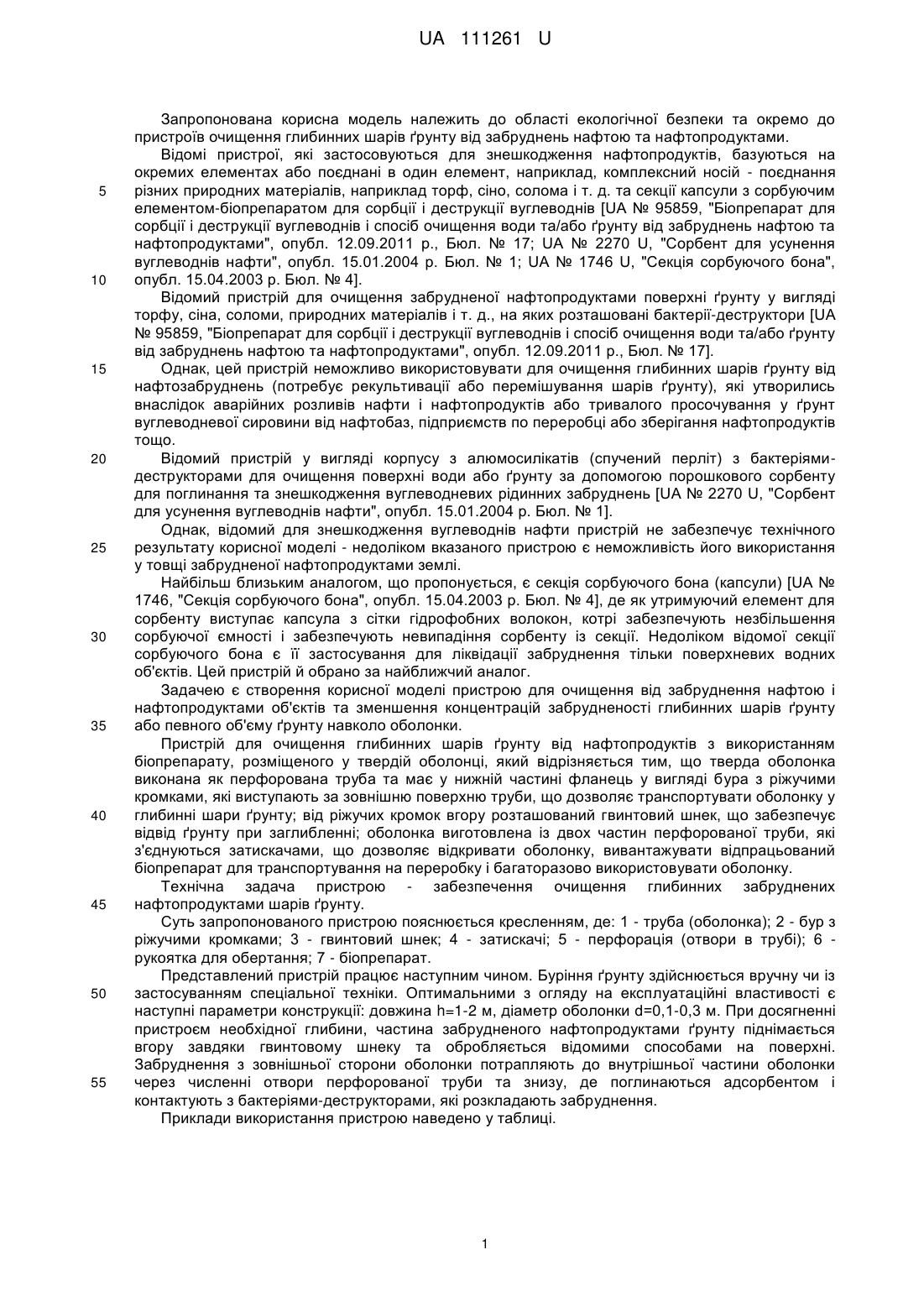

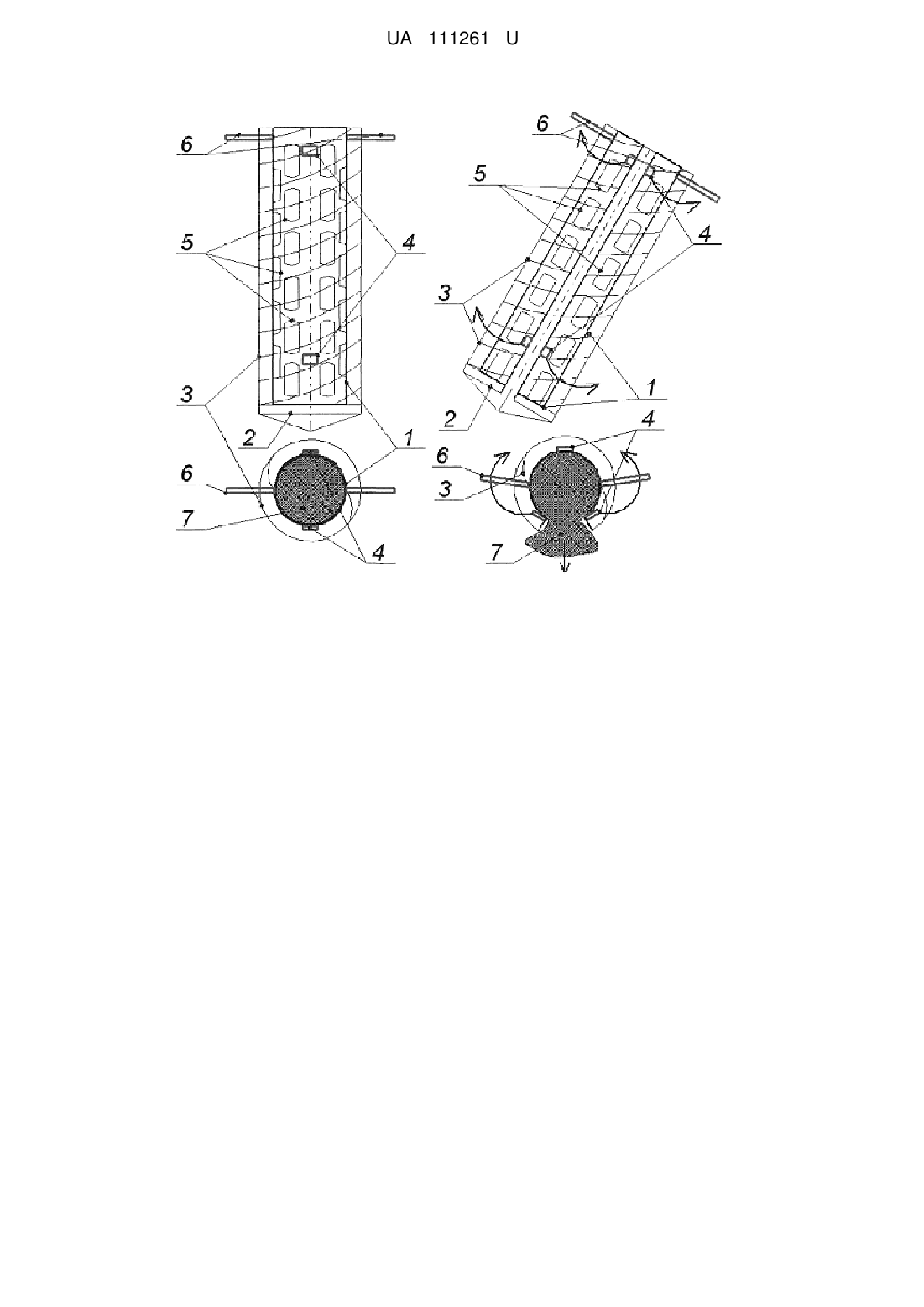

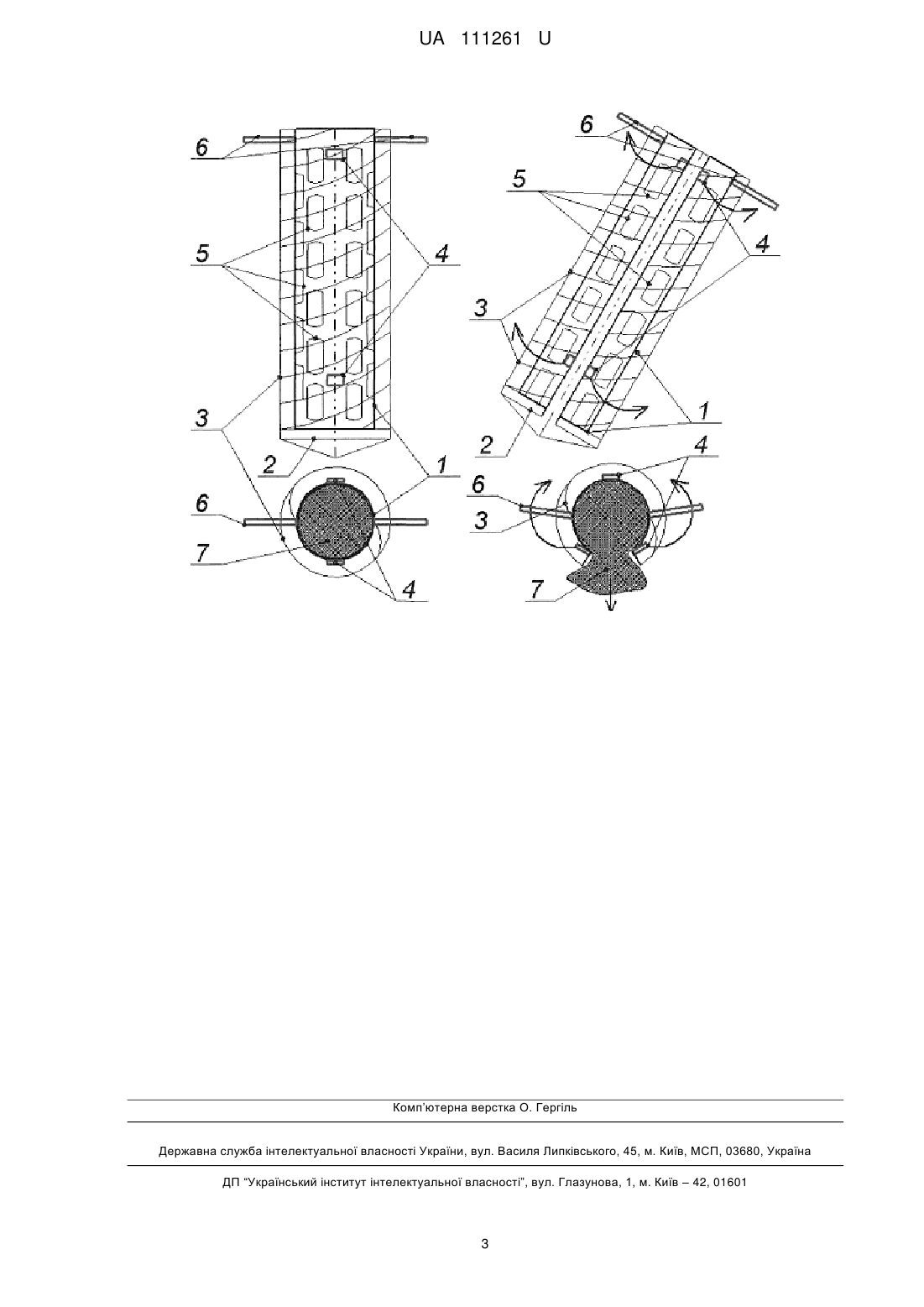

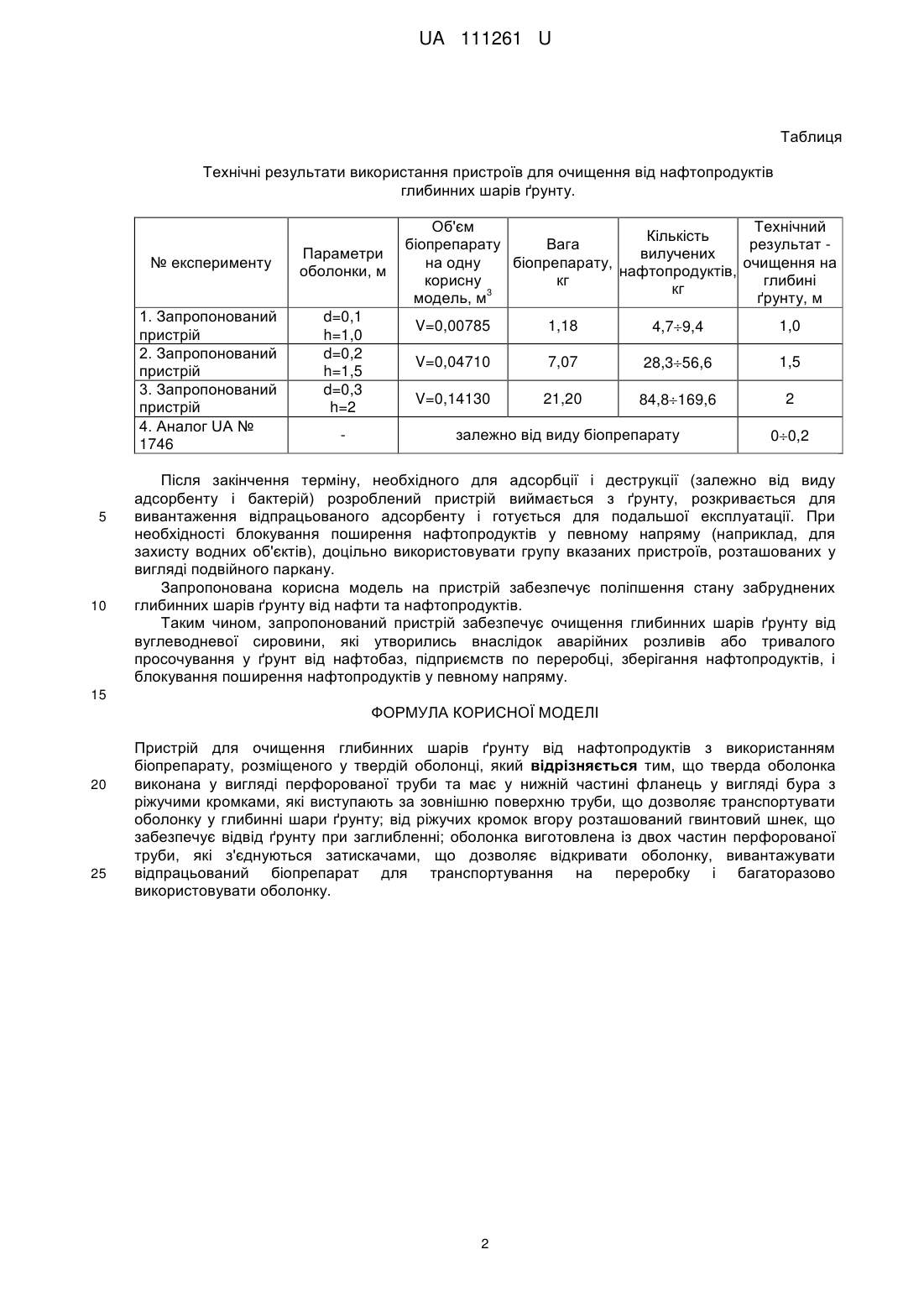

Реферат: Пристрій для очищення глибинних шарів ґрунту від нафтопродуктів з використанням біопрепарату, розміщеного у твердій оболонці, яка виконана як перфорована труба та має у нижній частині фланець у вигляді бура з ріжучими кромками, які виступають за зовнішню поверхню труби, від ріжучих кромок вгору розташований гвинтовий шнек, що забезпечує відвід ґрунту при заглибленні. Оболонка виготовлена із двох частин перфорованої труби, які з'єднуються затискачами, що дозволяє відкривати оболонку, вивантажувати відпрацьований біопрепарат для транспортування на переробку і багаторазово використовувати оболонку. UA 111261 U (12) UA 111261 U UA 111261 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до області екологічної безпеки та окремо до пристроїв очищення глибинних шарів ґрунту від забруднень нафтою та нафтопродуктами. Відомі пристрої, які застосовуються для знешкодження нафтопродуктів, базуються на окремих елементах або поєднані в один елемент, наприклад, комплексний носій - поєднання різних природних матеріалів, наприклад торф, сіно, солома і т. д. та секції капсули з сорбуючим елементом-біопрепаратом для сорбції і деструкції вуглеводнів [UA № 95859, "Біопрепарат для сорбції і деструкції вуглеводнів і спосіб очищення води та/або ґрунту від забруднень нафтою та нафтопродуктами", опубл. 12.09.2011 р., Бюл. № 17; UA № 2270 U, "Сорбент для усунення вуглеводнів нафти", опубл. 15.01.2004 р. Бюл. № 1; UA № 1746 U, "Секція сорбуючого бона", опубл. 15.04.2003 р. Бюл. № 4]. Відомий пристрій для очищення забрудненої нафтопродуктами поверхні ґрунту у вигляді торфу, сіна, соломи, природних матеріалів і т. д., на яких розташовані бактерії-деструктори [UA № 95859, "Біопрепарат для сорбції і деструкції вуглеводнів і спосіб очищення води та/або ґрунту від забруднень нафтою та нафтопродуктами", опубл. 12.09.2011 р., Бюл. № 17]. Однак, цей пристрій неможливо використовувати для очищення глибинних шарів ґрунту від нафтозабруднень (потребує рекультивації або перемішування шарів ґрунту), які утворились внаслідок аварійних розливів нафти і нафтопродуктів або тривалого просочування у ґрунт вуглеводневої сировини від нафтобаз, підприємств по переробці або зберігання нафтопродуктів тощо. Відомий пристрій у вигляді корпусу з алюмосилікатів (спучений перліт) з бактеріямидеструкторами для очищення поверхні води або ґрунту за допомогою порошкового сорбенту для поглинання та знешкодження вуглеводневих рідинних забруднень [UA № 2270 U, "Сорбент для усунення вуглеводнів нафти", опубл. 15.01.2004 р. Бюл. № 1]. Однак, відомий для знешкодження вуглеводнів нафти пристрій не забезпечує технічного результату корисної моделі - недоліком вказаного пристрою є неможливість його використання у товщі забрудненої нафтопродуктами землі. Найбільш близьким аналогом, що пропонується, є секція сорбуючого бона (капсули) [UA № 1746, "Секція сорбуючого бона", опубл. 15.04.2003 р. Бюл. № 4], де як утримуючий елемент для сорбенту виступає капсула з сітки гідрофобних волокон, котрі забезпечують незбільшення сорбуючої ємності і забезпечують невипадіння сорбенту із секції. Недоліком відомої секції сорбуючого бона є її застосування для ліквідації забруднення тільки поверхневих водних об'єктів. Цей пристрій й обрано за найближчий аналог. Задачею є створення корисної моделі пристрою для очищення від забруднення нафтою і нафтопродуктами об'єктів та зменшення концентрацій забрудненості глибинних шарів ґрунту або певного об'єму ґрунту навколо оболонки. Пристрій для очищення глибинних шарів ґрунту від нафтопродуктів з використанням біопрепарату, розміщеного у твердій оболонці, який відрізняється тим, що тверда оболонка виконана як перфорована труба та має у нижній частині фланець у вигляді бура з ріжучими кромками, які виступають за зовнішню поверхню труби, що дозволяє транспортувати оболонку у глибинні шари ґрунту; від ріжучих кромок вгору розташований гвинтовий шнек, що забезпечує відвід ґрунту при заглибленні; оболонка виготовлена із двох частин перфорованої труби, які з'єднуються затискачами, що дозволяє відкривати оболонку, вивантажувати відпрацьований біопрепарат для транспортування на переробку і багаторазово використовувати оболонку. Технічна задача пристрою - забезпечення очищення глибинних забруднених нафтопродуктами шарів ґрунту. Суть запропонованого пристрою пояснюється кресленням, де: 1 - труба (оболонка); 2 - бур з ріжучими кромками; 3 - гвинтовий шнек; 4 - затискачі; 5 - перфорація (отвори в трубі); 6 рукоятка для обертання; 7 - біопрепарат. Представлений пристрій працюєнаступним чином. Буріння ґрунту здійснюється вручну чи із застосуванням спеціальної техніки. Оптимальними з огляду на експлуатаційні властивості є наступні параметри конструкції: довжина h=1-2 м, діаметр оболонки d=0,1-0,3 м. При досягненні пристроєм необхідної глибини, частина забрудненого нафтопродуктами ґрунту піднімається вгору завдяки гвинтовому шнеку та обробляється відомими способами на поверхні. Забруднення з зовнішньої сторони оболонки потрапляють до внутрішньої частини оболонки через численні отвори перфорованої труби та знизу, де поглинаються адсорбентом і контактують з бактеріями-деструкторами, які розкладають забруднення. Приклади використання пристрою наведено у таблиці. 1 UA 111261 U Таблиця Технічні результати використання пристроїв для очищення від нафтопродуктів глибинних шарів ґрунту. № експерименту 1. Запропонований пристрій 2. Запропонований пристрій 3. Запропонований пристрій 4. Аналог UA № 1746 5 10 Параметри оболонки, м d=0,1 h=1,0 d=0,2 h=1,5 d=0,3 h=2 Об'єм Технічний Кількість біопрепарату Вага результат вилучених на одну біопрепарату, очищення на нафтопродуктів, корисну кг глибині кг 3 модель, м ґрунту, м V=0,00785 1,18 4,79,4 1,0 V=0,04710 7,07 28,356,6 1,5 V=0,14130 21,20 84,8169,6 2 залежно від виду біопрепарату 00,2 Після закінчення терміну, необхідного для адсорбції і деструкції (залежно від виду адсорбенту і бактерій) розроблений пристрій виймається з ґрунту, розкривається для вивантаження відпрацьованого адсорбенту і готується для подальшої експлуатації. При необхідності блокування поширення нафтопродуктів у певному напряму (наприклад, для захисту водних об'єктів), доцільно використовувати групу вказаних пристроїв, розташованих у вигляді подвійного паркану. Запропонована корисна модель на пристрій забезпечує поліпшення стану забруднених глибинних шарів ґрунту від нафти та нафтопродуктів. Таким чином, запропонований пристрій забезпечує очищення глибинних шарів ґрунту від вуглеводневої сировини, які утворились внаслідок аварійних розливів або тривалого просочування у ґрунт від нафтобаз, підприємств по переробці, зберігання нафтопродуктів, і блокування поширення нафтопродуктів у певному напряму. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для очищення глибинних шарів ґрунту від нафтопродуктів з використанням біопрепарату, розміщеного у твердій оболонці, який відрізняється тим, що тверда оболонка виконана у вигляді перфорованої труби та має у нижній частині фланець у вигляді бура з ріжучими кромками, які виступають за зовнішню поверхню труби, що дозволяє транспортувати оболонку у глибинні шари ґрунту; від ріжучих кромок вгору розташований гвинтовий шнек, що забезпечує відвід ґрунту при заглибленні; оболонка виготовлена із двох частин перфорованої труби, які з'єднуються затискачами, що дозволяє відкривати оболонку, вивантажувати відпрацьований біопрепарат для транспортування на переробку і багаторазово використовувати оболонку. 2 UA 111261 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
