Пристрій для очищення ґрунту від легких нафтопродуктів

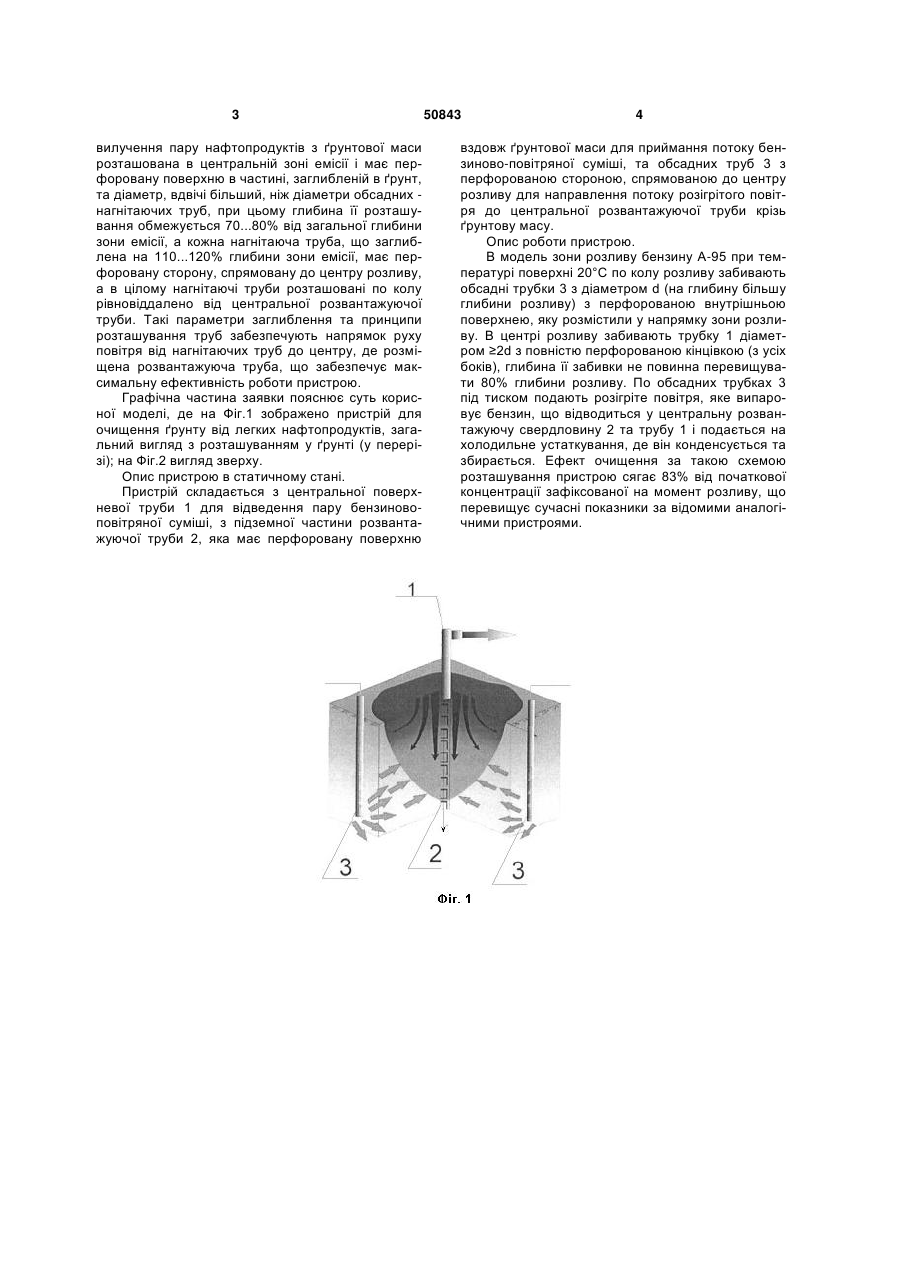

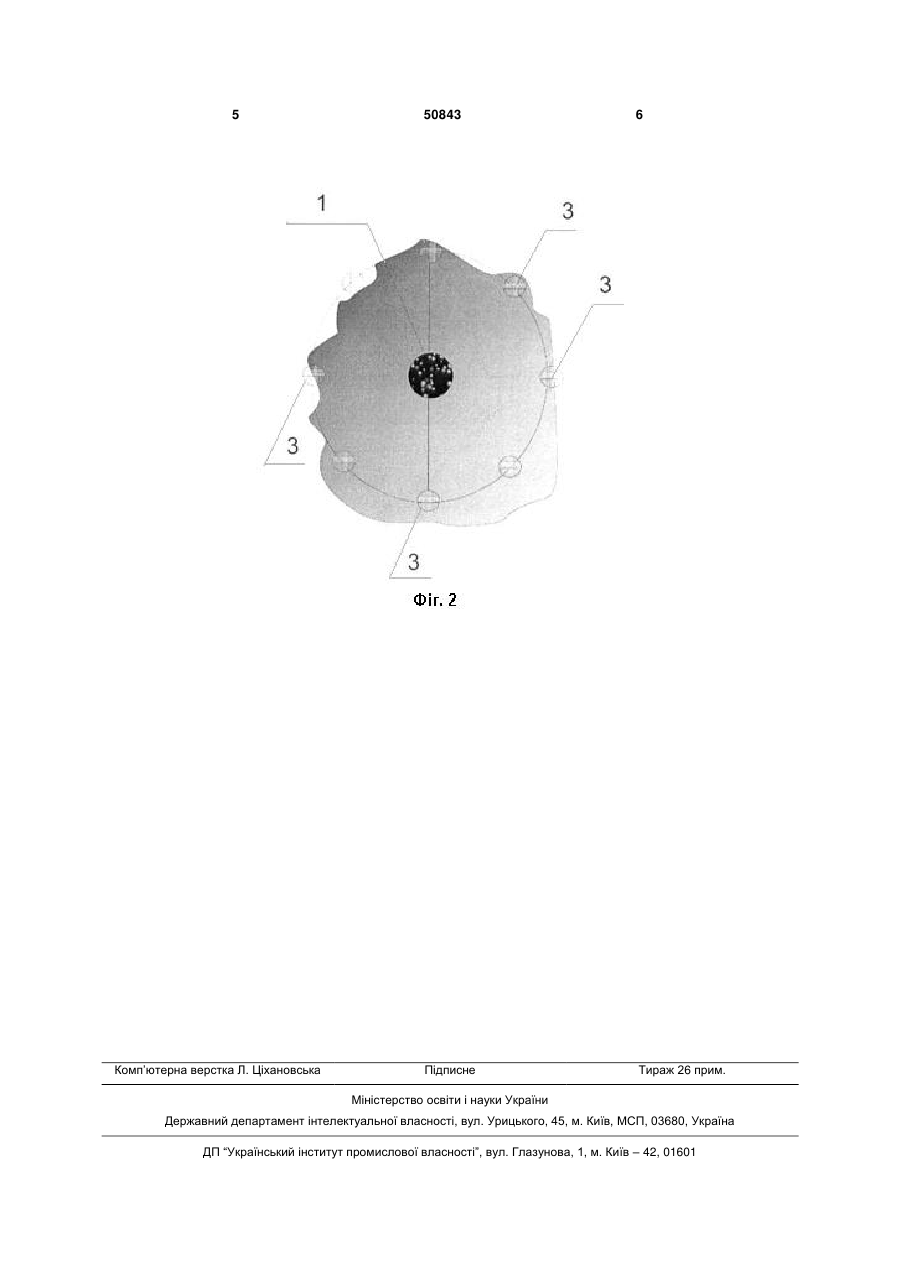

Пристрій для очищення ґрунту від легких нафтопродуктів шляхом термоконвекції, який розташований безпосередньо в зоні аварії, що складається з обсадних та розвантажуючих труб, який відрізняється тим, що труба для збору та вилу 3 вилучення пару нафтопродуктів з ґрунтової маси розташована в центральній зоні емісії і має перфоровану поверхню в частині, заглибленій в ґрунт, та діаметр, вдвічі більший, ніж діаметри обсадних нагнітаючих труб, при цьому глибина її розташування обмежується 70...80% від загальної глибини зони емісії, а кожна нагнітаюча труба, що заглиблена на 110...120% глибини зони емісії, має перфоровану сторону, спрямовану до центру розливу, а в цілому нагнітаючі труби розташовані по колу рівновіддалено від центральної розвантажуючої труби. Такі параметри заглиблення та принципи розташування труб забезпечують напрямок руху повітря від нагнітаючих труб до центру, де розміщена розвантажуюча труба, що забезпечує максимальну ефективність роботи пристрою. Графічна частина заявки пояснює суть корисної моделі, де на Фіг.1 зображено пристрій для очищення ґрунту від легких нафтопродуктів, загальний вигляд з розташуванням у ґрунті (у перерізі); на Фіг.2 вигляд зверху. Опис пристрою в статичному стані. Пристрій складається з центральної поверхневої труби 1 для відведення пару бензиновоповітряної суміші, з підземної частини розвантажуючої труби 2, яка має перфоровану поверхню 50843 4 вздовж ґрунтової маси для приймання потоку бензиново-повітряної суміші, та обсадних труб 3 з перфорованою стороною, спрямованою до центру розливу для направлення потоку розігрітого повітря до центральної розвантажуючої труби крізь ґрунтову масу. Опис роботи пристрою. В модель зони розливу бензину А-95 при температурі поверхні 20°С по колу розливу забивають обсадні трубки 3 з діаметром d (на глибину більшу глибини розливу) з перфорованою внутрішньою поверхнею, яку розмістили у напрямку зони розливу. В центрі розливу забивають трубку 1 діаметром ≥2d з повністю перфорованою кінцівкою (з усіх боків), глибина її забивки не повинна перевищувати 80% глибини розливу. По обсадних трубках 3 під тиском подають розігріте повітря, яке випаровує бензин, що відводиться у центральну розвантажуючу свердловину 2 та трубу 1 і подається на холодильне устаткування, де він конденсується та збирається. Ефект очищення за такою схемою розташування пристрою сягає 83% від початкової концентрації зафіксованої на момент розливу, що перевищує сучасні показники за відомими аналогічними пристроями. 5 Комп’ютерна верстка Л. Ціхановська 50843 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
