Бойовий тактичний аерокоптер

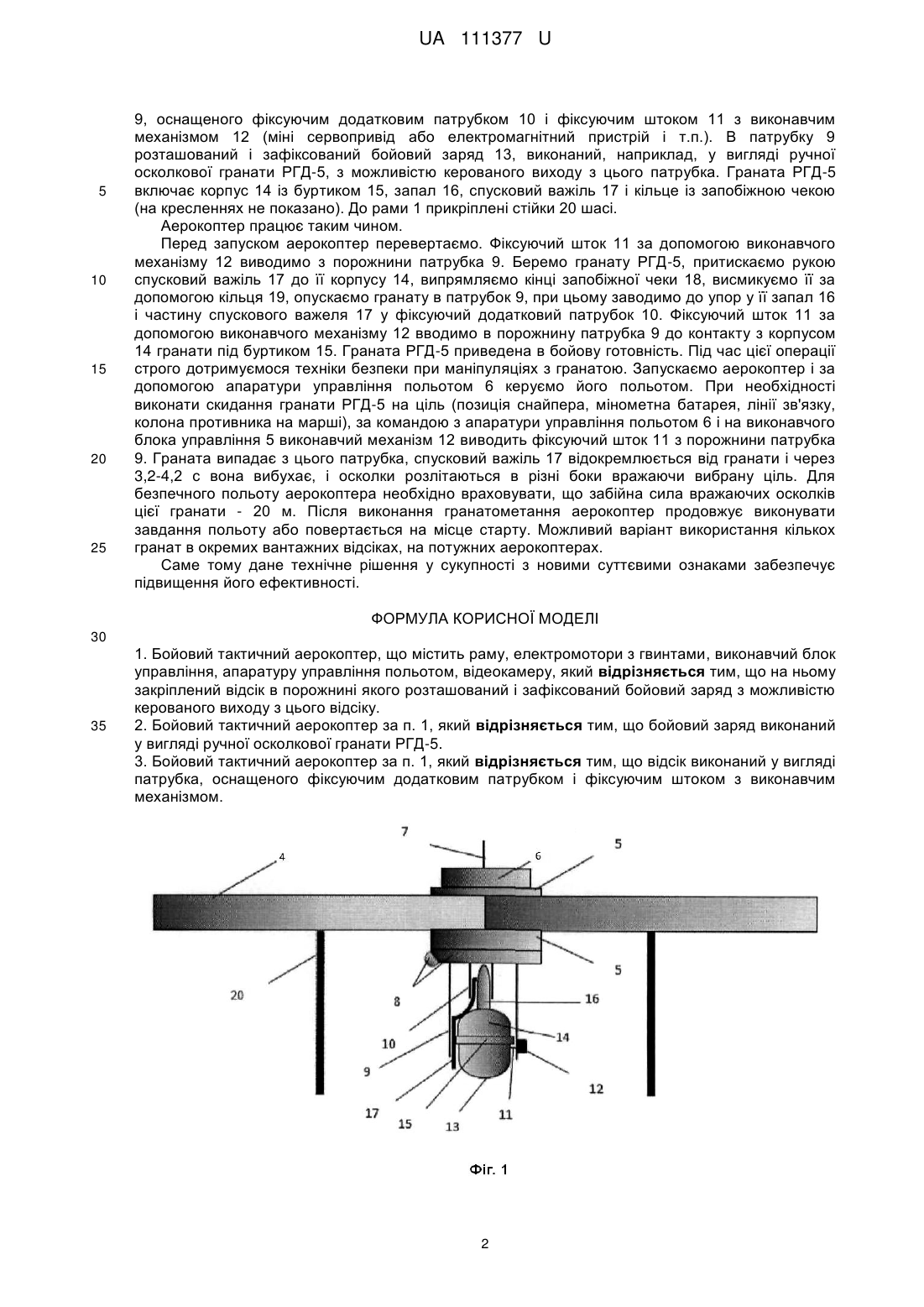

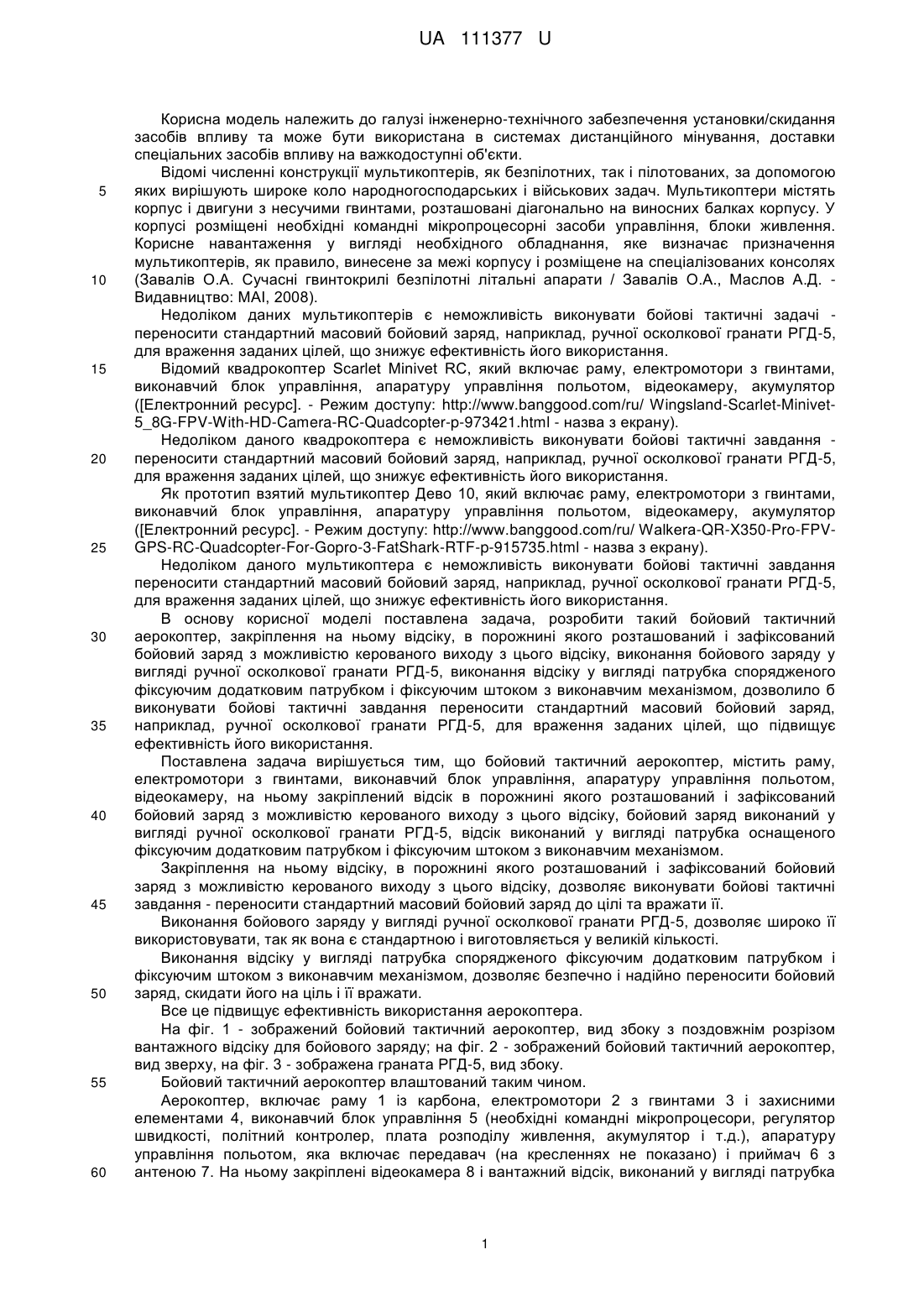

Реферат: Бойовий тактичний аерокоптер містить раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру. На ньому закріплений відсік в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку. UA 111377 U (12) UA 111377 U UA 111377 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інженерно-технічного забезпечення установки/скидання засобів впливу та може бути використана в системах дистанційного мінування, доставки спеціальних засобів впливу на важкодоступні об'єкти. Відомі численні конструкції мультикоптерів, як безпілотних, так і пілотованих, за допомогою яких вирішують широке коло народногосподарських і військових задач. Мультикоптери містять корпус і двигуни з несучими гвинтами, розташовані діагонально на виносних балках корпусу. У корпусі розміщені необхідні командні мікропроцесорні засоби управління, блоки живлення. Корисне навантаження у вигляді необхідного обладнання, яке визначає призначення мультикоптерів, як правило, винесене за межі корпусу і розміщене на спеціалізованих консолях (Завалів О.А. Сучасні гвинтокрилі безпілотні літальні апарати / Завалів О.А., Маслов А.Д. Видавництво: МАІ, 2008). Недоліком даних мультикоптерів є неможливість виконувати бойові тактичні задачі переносити стандартний масовий бойовий заряд, наприклад, ручної осколкової гранати РГД-5, для враження заданих цілей, що знижує ефективність його використання. Відомий квадрокоптер Scarlet Minivet RC, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, акумулятор ([Електронний ресурс]. - Режим доступу: http://www.banggood.com/ru/ Wingsland-Scarlet-Minivet5_8G-FPV-With-HD-Camera-RC-Quadcopter-p-973421.html - назва з екрану). Недоліком даного квадрокоптера є неможливість виконувати бойові тактичні завдання переносити стандартний масовий бойовий заряд, наприклад, ручної осколкової гранати РГД-5, для враження заданих цілей, що знижує ефективність його використання. Як прототип взятий мультикоптер Дево 10, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, акумулятор ([Електронний ресурс]. - Режим доступу: http://www.banggood.com/ru/ Walkera-QR-X350-Pro-FPVGPS-RC-Quadcopter-For-Gopro-3-FatShark-RTF-p-915735.html - назва з екрану). Недоліком даного мультикоптера є неможливість виконувати бойові тактичні завдання переносити стандартний масовий бойовий заряд, наприклад, ручної осколкової гранати РГД-5, для враження заданих цілей, що знижує ефективність його використання. В основу корисної моделі поставлена задача, розробити такий бойовий тактичний аерокоптер, закріплення на ньому відсіку, в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку, виконання бойового заряду у вигляді ручної осколкової гранати РГД-5, виконання відсіку у вигляді патрубка спорядженого фіксуючим додатковим патрубком і фіксуючим штоком з виконавчим механізмом, дозволило б виконувати бойові тактичні завдання переносити стандартний масовий бойовий заряд, наприклад, ручної осколкової гранати РГД-5, для враження заданих цілей, що підвищує ефективність його використання. Поставлена задача вирішується тим, що бойовий тактичний аерокоптер, містить раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, на ньому закріплений відсік в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку, бойовий заряд виконаний у вигляді ручної осколкової гранати РГД-5, відсік виконаний у вигляді патрубка оснащеного фіксуючим додатковим патрубком і фіксуючим штоком з виконавчим механізмом. Закріплення на ньому відсіку, в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку, дозволяє виконувати бойові тактичні завдання - переносити стандартний масовий бойовий заряд до цілі та вражати її. Виконання бойового заряду у вигляді ручної осколкової гранати РГД-5, дозволяє широко її використовувати, так як вона є стандартною і виготовляється у великій кількості. Виконання відсіку у вигляді патрубка спорядженого фіксуючим додатковим патрубком і фіксуючим штоком з виконавчим механізмом, дозволяє безпечно і надійно переносити бойовий заряд, скидати його на ціль і її вражати. Все це підвищує ефективність використання аерокоптера. На фіг. 1 - зображений бойовий тактичний аерокоптер, вид збоку з поздовжнім розрізом вантажного відсіку для бойового заряду; на фіг. 2 - зображений бойовий тактичний аерокоптер, вид зверху, на фіг. 3 - зображена граната РГД-5, вид збоку. Бойовий тактичний аерокоптер влаштований таким чином. Аерокоптер, включає раму 1 із карбона, електромотори 2 з гвинтами 3 і захисними елементами 4, виконавчий блок управління 5 (необхідні командні мікропроцесори, регулятор швидкості, політний контролер, плата розподілу живлення, акумулятор і т.д.), апаратуру управління польотом, яка включає передавач (на кресленнях не показано) і приймач 6 з антеною 7. На ньому закріплені відеокамера 8 і вантажний відсік, виконаний у вигляді патрубка 1 UA 111377 U 5 10 15 20 25 9, оснащеного фіксуючим додатковим патрубком 10 і фіксуючим штоком 11 з виконавчим механізмом 12 (міні сервопривід або електромагнітний пристрій і т.п.). В патрубку 9 розташований і зафіксований бойовий заряд 13, виконаний, наприклад, у вигляді ручної осколкової гранати РГД-5, з можливістю керованого виходу з цього патрубка. Граната РГД-5 включає корпус 14 із буртиком 15, запал 16, спусковий важіль 17 і кільце із запобіжною чекою (на кресленнях не показано). До рами 1 прикріплені стійки 20 шасі. Аерокоптер працює таким чином. Перед запуском аерокоптер перевертаємо. Фіксуючий шток 11 за допомогою виконавчого механізму 12 виводимо з порожнини патрубка 9. Беремо гранату РГД-5, притискаємо рукою спусковий важіль 17 до її корпусу 14, випрямляємо кінці запобіжної чеки 18, висмикуємо її за допомогою кільця 19, опускаємо гранату в патрубок 9, при цьому заводимо до упор у її запал 16 і частину спускового важеля 17 у фіксуючий додатковий патрубок 10. Фіксуючий шток 11 за допомогою виконавчого механізму 12 вводимо в порожнину патрубка 9 до контакту з корпусом 14 гранати під буртиком 15. Граната РГД-5 приведена в бойову готовність. Під час цієї операції строго дотримуємося техніки безпеки при маніпуляціях з гранатою. Запускаємо аерокоптер і за допомогою апаратури управління польотом 6 керуємо його польотом. При необхідності виконати скидання гранати РГД-5 на ціль (позиція снайпера, мінометна батарея, лінії зв'язку, колона противника на марші), за командою з апаратури управління польотом 6 і на виконавчого блока управління 5 виконавчий механізм 12 виводить фіксуючий шток 11 з порожнини патрубка 9. Граната випадає з цього патрубка, спусковий важіль 17 відокремлюється від гранати і через 3,2-4,2 с вона вибухає, і осколки розлітаються в різні боки вражаючи вибрану ціль. Для безпечного польоту аерокоптера необхідно враховувати, що забійна сила вражаючих осколків цієї гранати - 20 м. Після виконання гранатометання аерокоптер продовжує виконувати завдання польоту або повертається на місце старту. Можливий варіант використання кількох гранат в окремих вантажних відсіках, на потужних аерокоптерах. Саме тому дане технічне рішення у сукупності з новими суттєвими ознаками забезпечує підвищення його ефективності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Бойовий тактичний аерокоптер, що містить раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, який відрізняється тим, що на ньому закріплений відсік в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку. 2. Бойовий тактичний аерокоптер за п. 1, який відрізняється тим, що бойовий заряд виконаний у вигляді ручної осколкової гранати РГД-5. 3. Бойовий тактичний аерокоптер за п. 1, який відрізняється тим, що відсік виконаний у вигляді патрубка, оснащеного фіксуючим додатковим патрубком і фіксуючим штоком з виконавчим механізмом. 2 UA 111377 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
