Тактичний ресивер-модернізатор ручної вогнепальної зброї

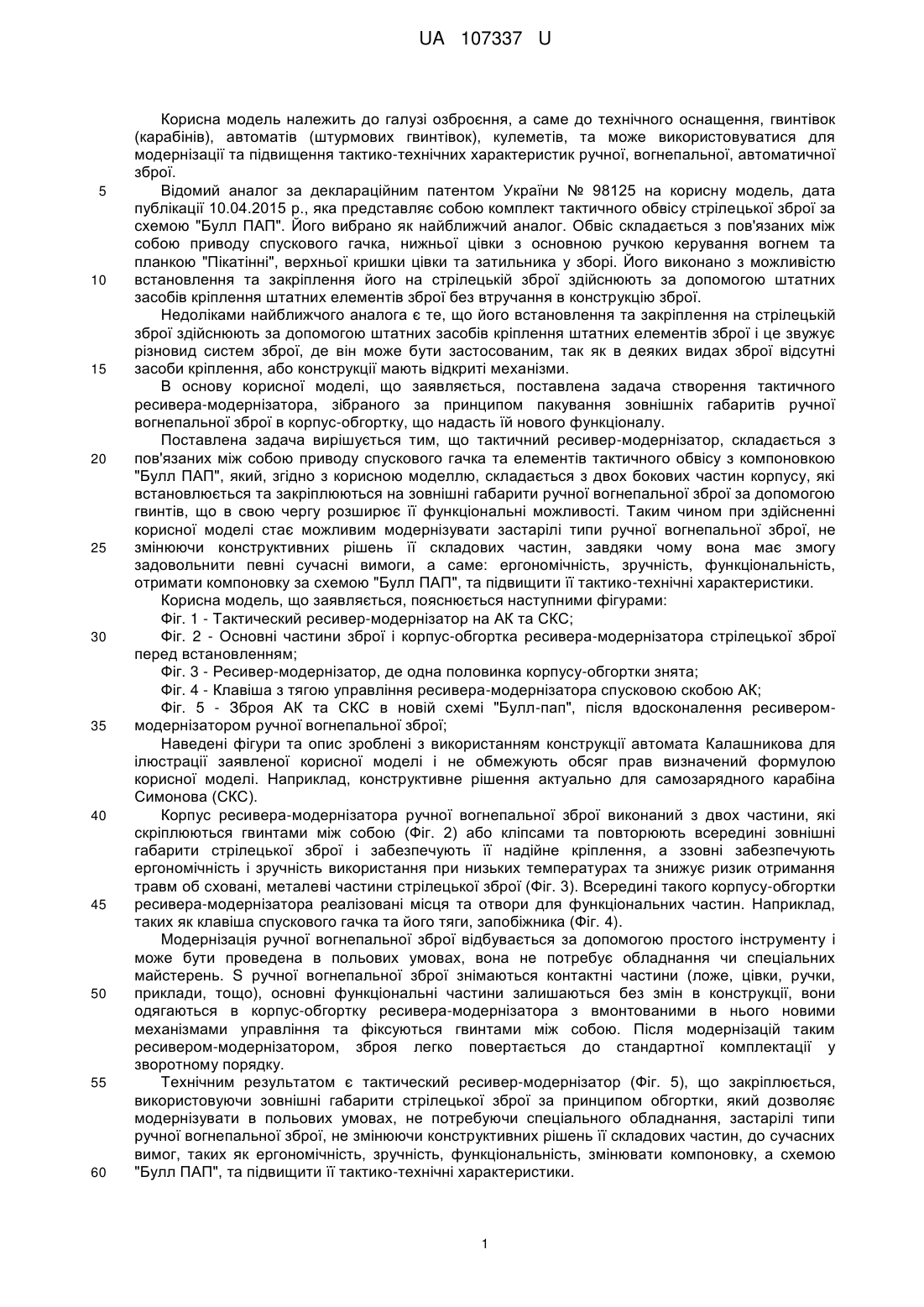

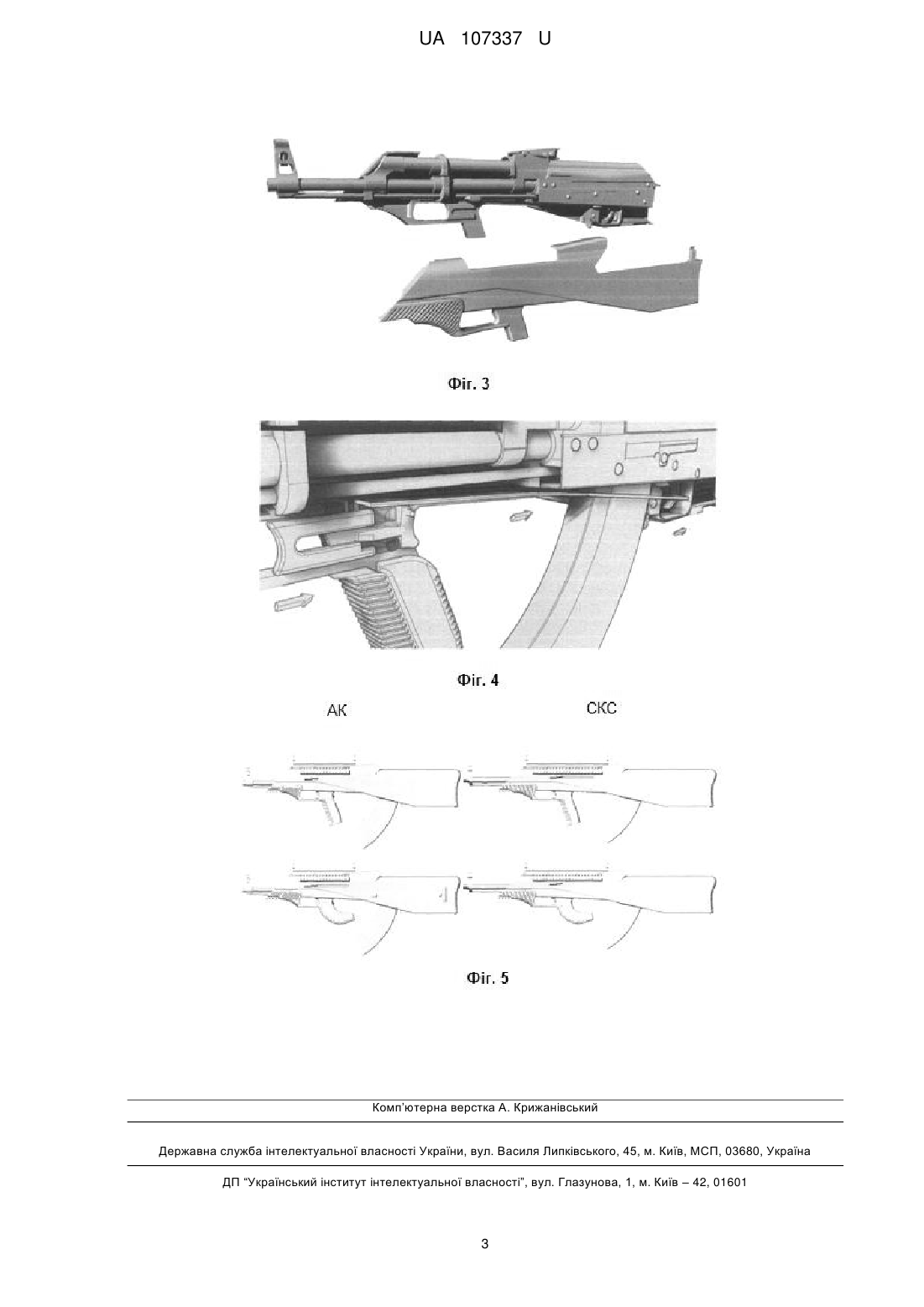

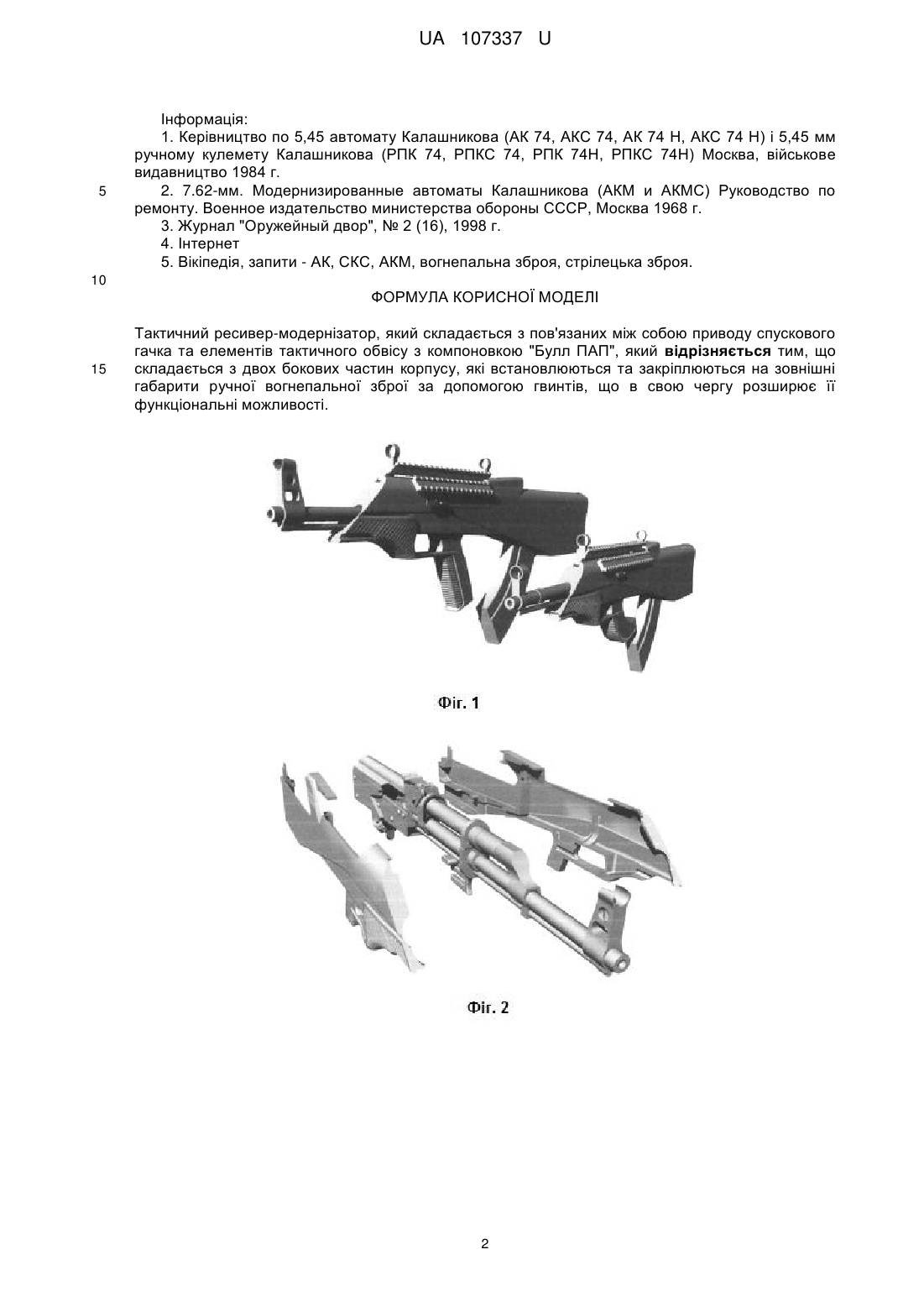

Реферат: UA 107337 U UA 107337 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до технічного оснащення, гвинтівок (карабінів), автоматів (штурмових гвинтівок), кулеметів, та може використовуватися для модернізації та підвищення тактико-технічних характеристик ручної, вогнепальної, автоматичної зброї. Відомий аналог за деклараційним патентом України № 98125 на корисну модель, дата публікації 10.04.2015 р., яка представляє собою комплект тактичного обвісу стрілецької зброї за схемою "Булл ПАП". Його вибрано як найближчий аналог. Обвіс складається з пов'язаних між собою приводу спускового гачка, нижньої цівки з основною ручкою керування вогнем та планкою "Пікатінні", верхньої кришки цівки та затильника у зборі. Його виконано з можливістю встановлення та закріплення його на стрілецькій зброї здійснюють за допомогою штатних засобів кріплення штатних елементів зброї без втручання в конструкцію зброї. Недоліками найближчого аналога є те, що його встановлення та закріплення на стрілецькій зброї здійснюють за допомогою штатних засобів кріплення штатних елементів зброї і це звужує різновид систем зброї, де він може бути застосованим, так як в деяких видах зброї відсутні засоби кріплення, або конструкції мають відкриті механізми. В основу корисної моделі, що заявляється, поставлена задача створення тактичного ресивера-модернізатора, зібраного за принципом пакування зовнішніх габаритів ручної вогнепальної зброї в корпус-обгортку, що надасть їй нового функціоналу. Поставлена задача вирішується тим, що тактичний ресивер-модернізатор, складається з пов'язаних між собою приводу спускового гачка та елементів тактичного обвісу з компоновкою "Булл ПАП", який, згідно з корисною моделлю, складається з двох бокових частин корпусу, які встановлюється та закріплюються на зовнішні габарити ручної вогнепальної зброї за допомогою гвинтів, що в свою чергу розширює її функціональні можливості. Таким чином при здійсненні корисної моделі стає можливим модернізувати застарілі типи ручної вогнепальної зброї, не змінюючи конструктивних рішень її складових частин, завдяки чому вона має змогу задовольнити певні сучасні вимоги, а саме: ергономічність, зручність, функціональність, отримати компоновку за схемою "Булл ПАП", та підвищити її тактико-технічні характеристики. Корисна модель, що заявляється, пояснюється наступними фігурами: Фіг. 1 - Тактический ресивер-модернізатор на АК та СКС; Фіг. 2 - Основні частини зброї і корпус-обгортка ресивера-модернізатора стрілецької зброї перед встановленням; Фіг. 3 - Ресивер-модернізатор, де одна половинка корпусу-обгортки знята; Фіг. 4 - Клавіша з тягою управління ресивера-модернізатора спусковою скобою АК; Фіг. 5 - Зброя АК та СКС в новій схемі "Булл-пап", після вдосконалення ресивероммодернізатором ручної вогнепальної зброї; Наведені фігури та опис зроблені з використанням конструкції автомата Калашникова для ілюстрації заявленої корисної моделі і не обмежують обсяг прав визначений формулою корисної моделі. Наприклад, конструктивне рішення актуально для самозарядного карабіна Симонова (СКС). Корпус ресивера-модернізатора ручної вогнепальної зброї виконаний з двох частини, які скріплюються гвинтами між собою (Фіг. 2) або кліпсами та повторюють всередині зовнішні габарити стрілецької зброї і забезпечують її надійне кріплення, а ззовні забезпечують ергономічність і зручність використання при низьких температурах та знижує ризик отримання травм об сховані, металеві частини стрілецької зброї (Фіг. 3). Всередині такого корпусу-обгортки ресивера-модернізатора реалізовані місця та отвори для функціональних частин. Наприклад, таких як клавіша спускового гачка та його тяги, запобіжника (Фіг. 4). Модернізація ручної вогнепальної зброї відбувається за допомогою простого інструменту і може бути проведена в польових умовах, вона не потребує обладнання чи спеціальних майстерень. S ручної вогнепальної зброї знімаються контактні частини (ложе, цівки, ручки, приклади, тощо), основні функціональні частини залишаються без змін в конструкції, вони одягаються в корпус-обгортку ресивера-модернізатора з вмонтованими в нього новими механізмами управління та фіксуються гвинтами між собою. Після модернізацій таким ресивером-модернізатором, зброя легко повертається до стандартної комплектації у зворотному порядку. Технічним результатом є тактический ресивер-модернізатор (Фіг. 5), що закріплюється, використовуючи зовнішні габарити стрілецької зброї за принципом обгортки, який дозволяє модернізувати в польових умовах, не потребуючи спеціального обладнання, застарілі типи ручної вогнепальної зброї, не змінюючи конструктивних рішень її складових частин, до сучасних вимог, таких як ергономічність, зручність, функціональність, змінювати компоновку, а схемою "Булл ПАП", та підвищити її тактико-технічні характеристики. 1 UA 107337 U 5 Інформація: 1. Керівництво по 5,45 автомату Калашникова (АК 74, АКС 74, АК 74 Н, АКС 74 Н) і 5,45 мм ручному кулемету Калашникова (РПК 74, РПКС 74, РПК 74Н, РПКС 74Н) Москва, військове видавництво 1984 г. 2. 7.62-мм. Модернизированные автоматы Калашникова (АКМ и АКМС) Руководство по ремонту. Военное издательство министерства обороны СССР, Москва 1968 г. 3. Журнал "Оружейный двор", № 2 (16), 1998 г. 4. Інтернет 5. Вікіпедія, запити - АК, СКС, АКМ, вогнепальна зброя, стрілецька зброя. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Тактичний ресивер-модернізатор, який складається з пов'язаних між собою приводу спускового гачка та елементів тактичного обвісу з компоновкою "Булл ПАП", який відрізняється тим, що складається з двох бокових частин корпусу, які встановлюються та закріплюються на зовнішні габарити ручної вогнепальної зброї за допомогою гвинтів, що в свою чергу розширює її функціональні можливості. 2 UA 107337 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
