Пристрій для пункцій стандартними ін’єкційними голками

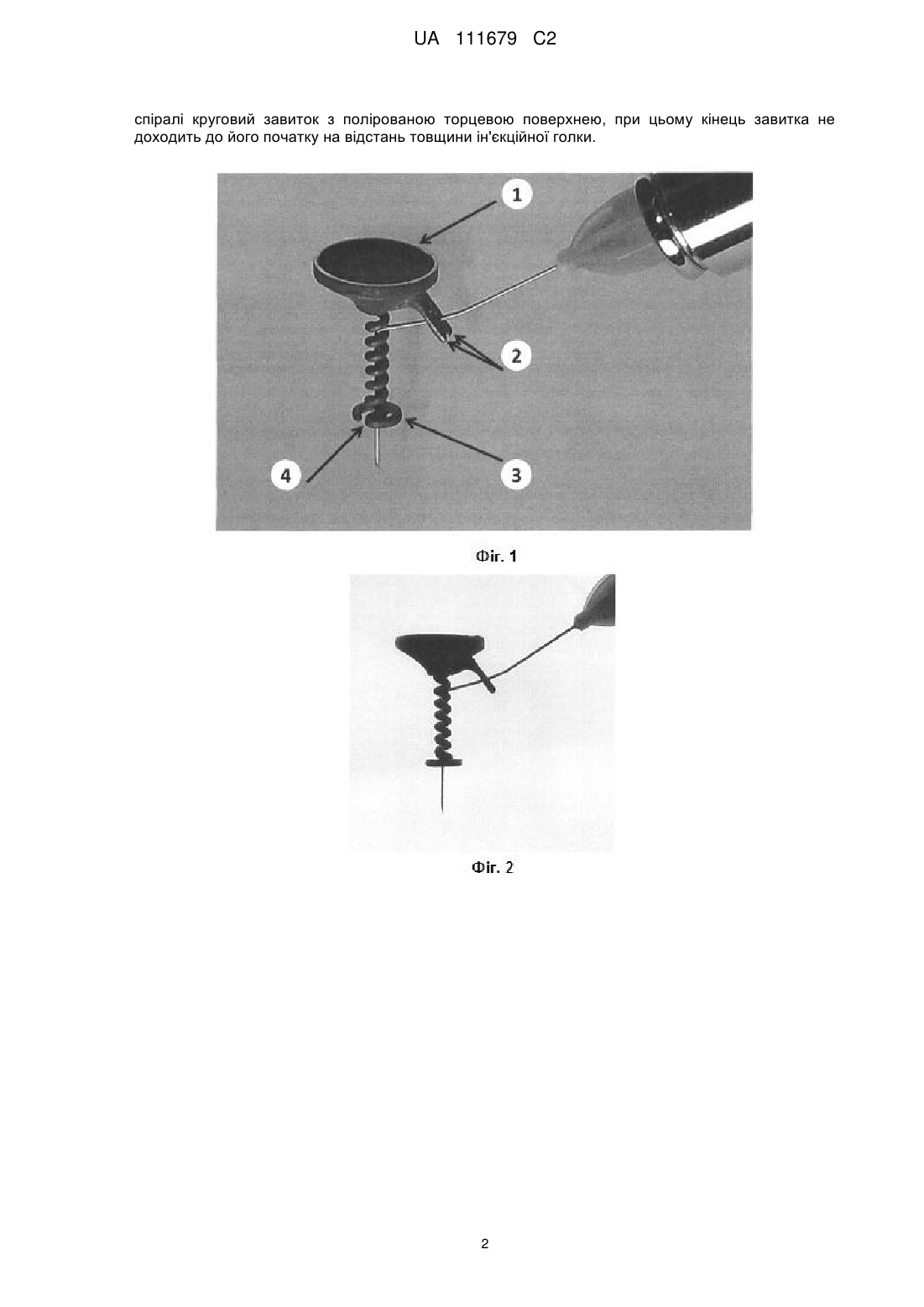

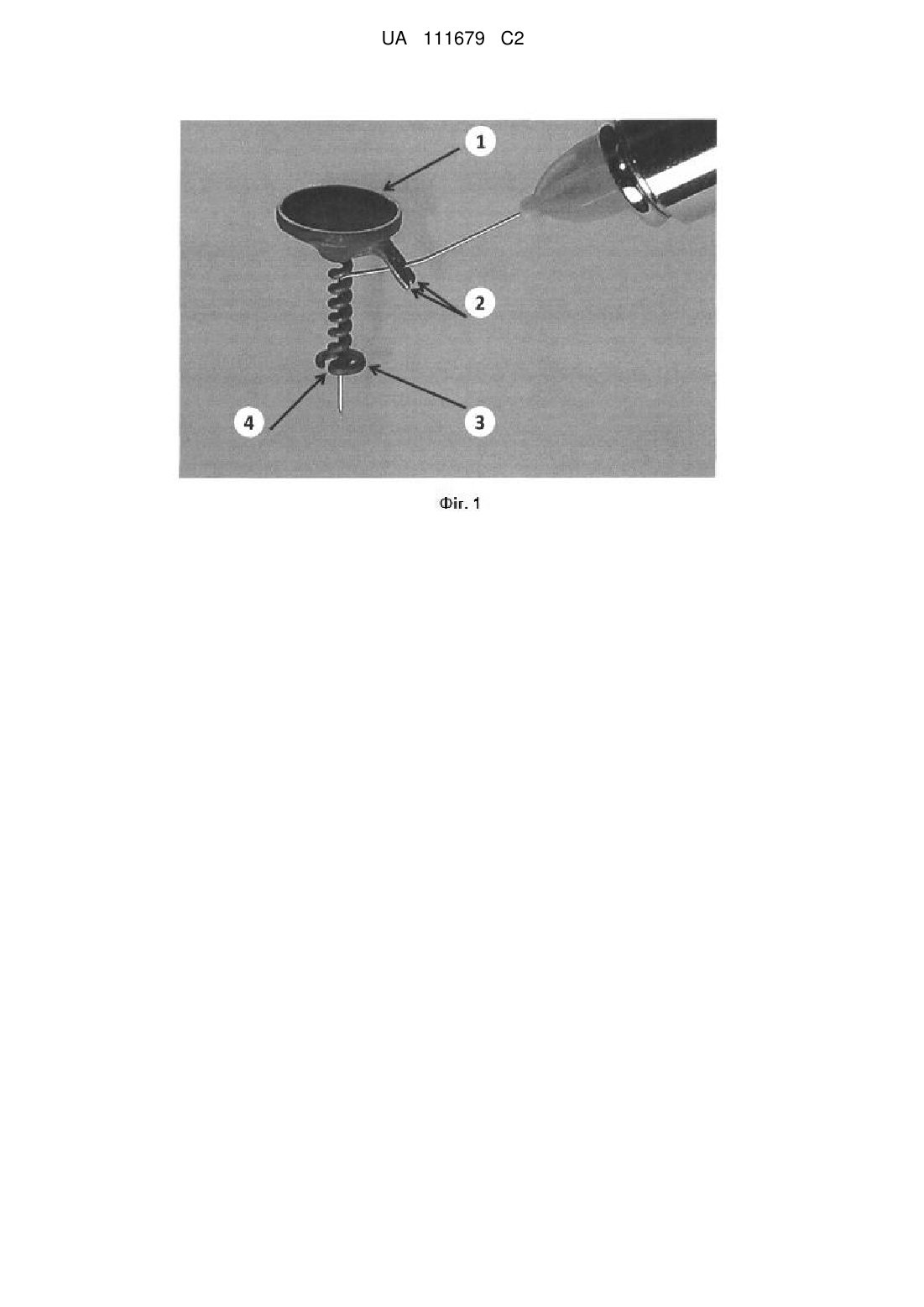

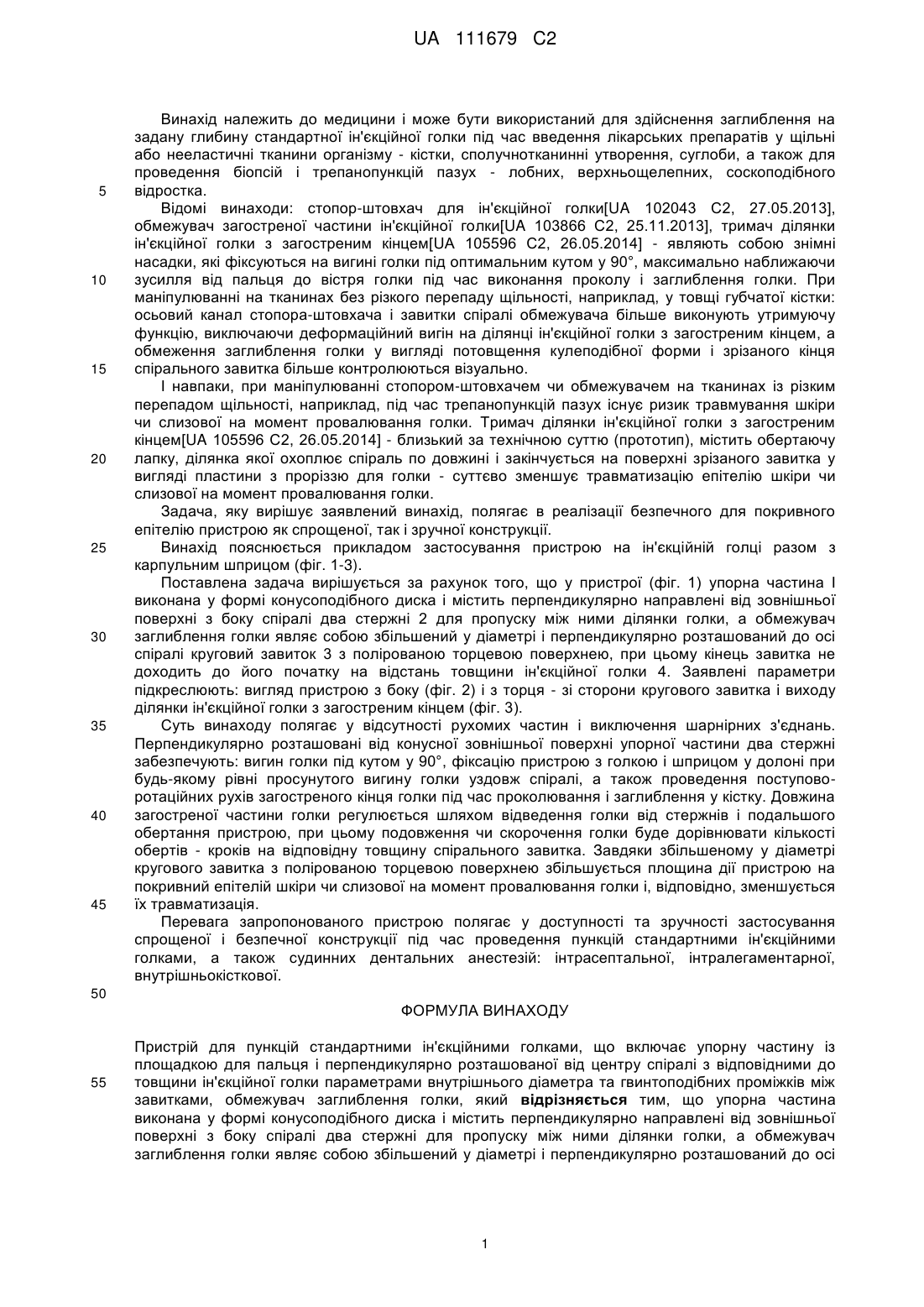

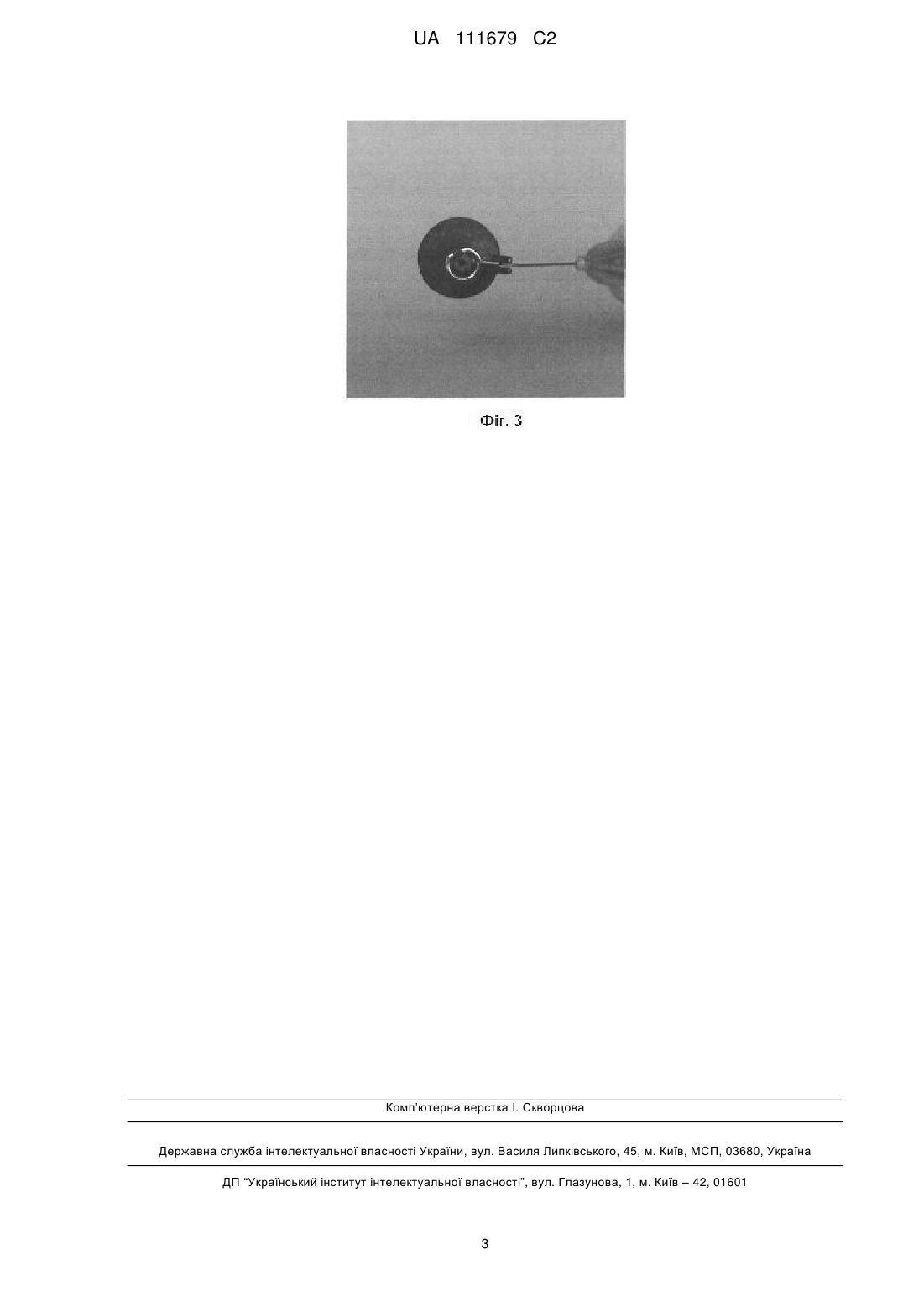

Реферат: Винахід належить до медицини і може бути використаний для здійснення заглиблення на задану глибину стандартної ін'єкційної голки під час введення лікарських препаратів у щільні або нееластичні тканини організму - кістки, сполучнотканинні утворення, суглоби, а також для проведення біопсій і трепанопункцій пазух - лобних, верхньощелепних, соскоподібного відростка. Заявлений пристрій для пункцій стандартними ін'єкційними голками складається з упорної частини, що виконана у формі конусоподібного диска і містить перпендикулярно направлені від зовнішньої поверхні з боку спіралі два стержні для пропуску між ними ділянки голки, а обмежувач заглиблення голки являє собою збільшений у діаметрі і перпендикулярно розташований до осі спіралі круговий завиток з полірованою торцевою поверхнею, при цьому кінець завитка не доходить до його початку на відстань товщини ін'єкційної голки. Два стержні забезпечують: вигин голки під кутом у 90°, фіксацію пристрою з голкою і шприцом у долоні при будь-якому рівні просунутого вигину голки уздовж спіралі, а також проведення поступоворотаційних рухів загостреного кінця голки під час проколювання і заглиблення у кістку. Довжина загостреної частини голки регулюється шляхом відведення голки від стержнів і подальшого обертання пристрою, при цьому подовження чи скорочення голки буде дорівнювати кількості обертів - кроків на відповідну товщину спірального завитка. Завдяки збільшеному у діаметрі кругового завитка з полірованою торцевою поверхнею збільшується площина дії пристрою на покривний епітелій шкіри чи слизової на момент провалювання голки і, відповідно, зменшується їх травматизація. Перевага запропонованого пристрою полягає у доступності та зручності застосування спрощеної і безпечної конструкції під час проведення пункцій стандартними ін'єкційними голками, а також судинних дентальних анестезій: інтрасептальної, інтралегаментарної, внутрішньокісткової. UA 111679 C2 (12) UA 111679 C2 UA 111679 C2 5 10 15 20 25 30 35 40 45 Винахід належить до медицини і може бути використаний для здійснення заглиблення на задану глибину стандартної ін'єкційної голки під час введення лікарських препаратів у щільні або нееластичні тканини організму - кістки, сполучнотканинні утворення, суглоби, а також для проведення біопсій і трепанопункцій пазух - лобних, верхньощелепних, соскоподібного відростка. Відомі винаходи: стопор-штовхач для ін'єкційної голки[UA 102043 С2, 27.05.2013], обмежувач загостреної частини ін'єкційної голки[UA 103866 С2, 25.11.2013], тримач ділянки ін'єкційної голки з загостреним кінцем[UА 105596 С2, 26.05.2014] - являють собою знімні насадки, які фіксуються на вигині голки під оптимальним кутом у 90°, максимально наближаючи зусилля від пальця до вістря голки під час виконання проколу і заглиблення голки. При маніпулюванні на тканинах без різкого перепаду щільності, наприклад, у товщі губчатої кістки: осьовий канал стопора-штовхача і завитки спіралі обмежувача більше виконують утримуючу функцію, виключаючи деформаційний вигін на ділянці ін'єкційної голки з загостреним кінцем, а обмеження заглиблення голки у вигляді потовщення кулеподібної форми і зрізаного кінця спірального завитка більше контролюються візуально. І навпаки, при маніпулюванні стопором-штовхачем чи обмежувачем на тканинах із різким перепадом щільності, наприклад, під час трепанопункцій пазух існує ризик травмування шкіри чи слизової на момент провалювання голки. Тримач ділянки ін'єкційної голки з загостреним кінцем[UA 105596 С2, 26.05.2014] - близький за технічною суттю (прототип), містить обертаючу лапку, ділянка якої охоплює спіраль по довжині і закінчується на поверхні зрізаного завитка у вигляді пластини з проріззю для голки - суттєво зменшує травматизацію епітелію шкіри чи слизової на момент провалювання голки. Задача, яку вирішує заявлений винахід, полягає в реалізації безпечного для покривного епітелію пристрою як спрощеної, так і зручної конструкції. Винахід пояснюється прикладом застосування пристрою на ін'єкційній голці разом з карпульним шприцом (фіг. 1-3). Поставлена задача вирішується за рахунок того, що у пристрої (фіг. 1) упорна частина І виконана у формі конусоподібного диска і містить перпендикулярно направлені від зовнішньої поверхні з боку спіралі два стержні 2 для пропуску між ними ділянки голки, а обмежувач заглиблення голки являє собою збільшений у діаметрі і перпендикулярно розташований до осі спіралі круговий завиток 3 з полірованою торцевою поверхнею, при цьому кінець завитка не доходить до його початку на відстань товщини ін'єкційної голки 4. Заявлені параметри підкреслюють: вигляд пристрою з боку (фіг. 2) і з торця - зі сторони кругового завитка і виходу ділянки ін'єкційної голки з загостреним кінцем (фіг. 3). Суть винаходу полягає у відсутності рухомих частин і виключення шарнірних з'єднань. Перпендикулярно розташовані від конусної зовнішньої поверхні упорної частини два стержні забезпечують: вигин голки під кутом у 90°, фіксацію пристрою з голкою і шприцом у долоні при будь-якому рівні просунутого вигину голки уздовж спіралі, а також проведення поступоворотаційних рухів загостреного кінця голки під час проколювання і заглиблення у кістку. Довжина загостреної частини голки регулюється шляхом відведення голки від стержнів і подальшого обертання пристрою, при цьому подовження чи скорочення голки буде дорівнювати кількості обертів - кроків на відповідну товщину спірального завитка. Завдяки збільшеному у діаметрі кругового завитка з полірованою торцевою поверхнею збільшується площина дії пристрою на покривний епітелій шкіри чи слизової на момент провалювання голки і, відповідно, зменшується їх травматизація. Перевага запропонованого пристрою полягає у доступності та зручності застосування спрощеної і безпечної конструкції під час проведення пункцій стандартними ін'єкційними голками, а також судинних дентальних анестезій: інтрасептальної, інтралегаментарної, внутрішньокісткової. 50 ФОРМУЛА ВИНАХОДУ 55 Пристрій для пункцій стандартними ін'єкційними голками, що включає упорну частину із площадкою для пальця і перпендикулярно розташованої від центру спіралі з відповідними до товщини ін'єкційної голки параметрами внутрішнього діаметра та гвинтоподібних проміжків між завитками, обмежувач заглиблення голки, який відрізняється тим, що упорна частина виконана у формі конусоподібного диска і містить перпендикулярно направлені від зовнішньої поверхні з боку спіралі два стержні для пропуску між ними ділянки голки, а обмежувач заглиблення голки являє собою збільшений у діаметрі і перпендикулярно розташований до осі 1 UA 111679 C2 спіралі круговий завиток з полірованою торцевою поверхнею, при цьому кінець завитка не доходить до його початку на відстань товщини ін'єкційної голки. 2 UA 111679 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
