Автоматичний регулятор конденсаторних батарей

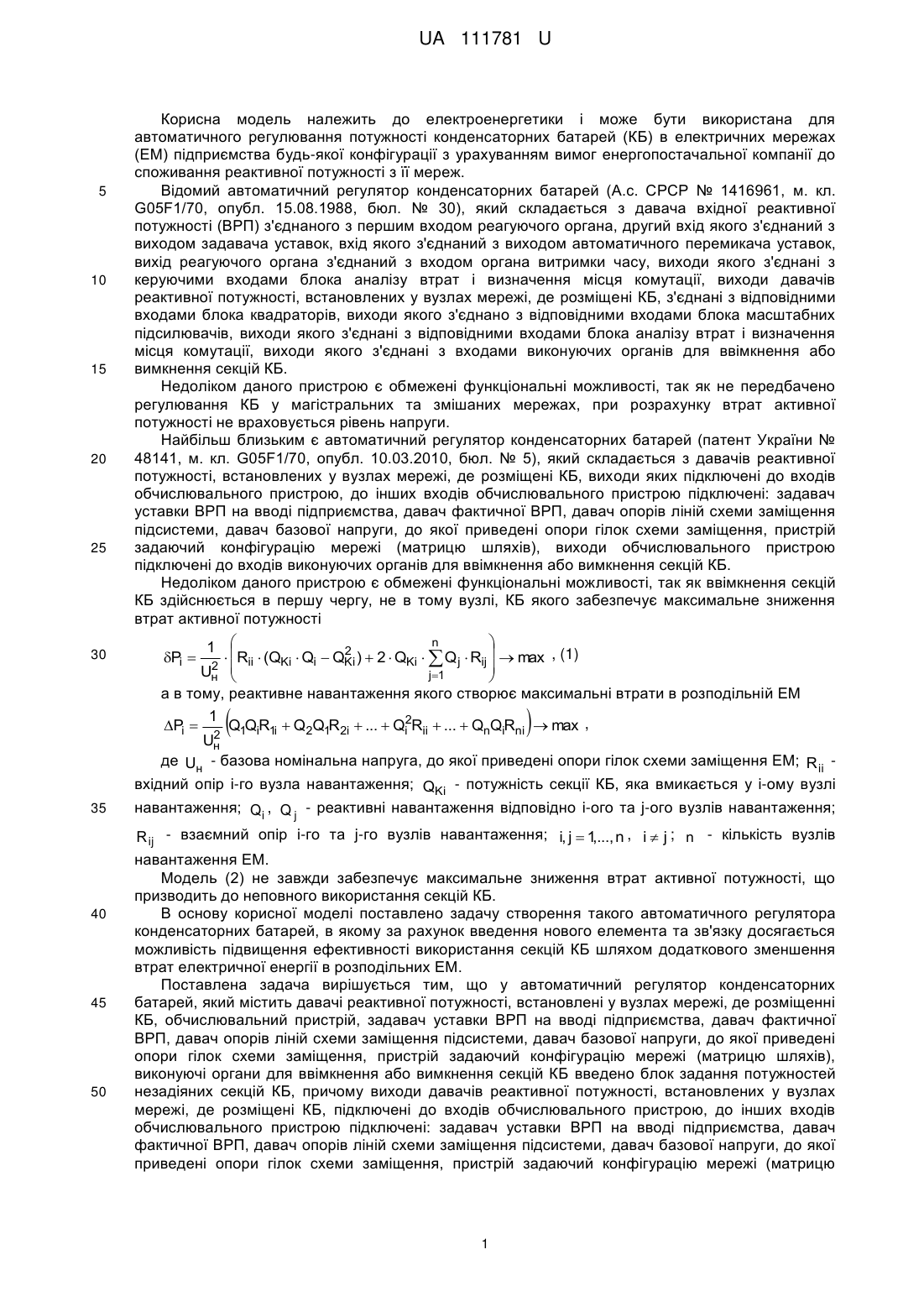

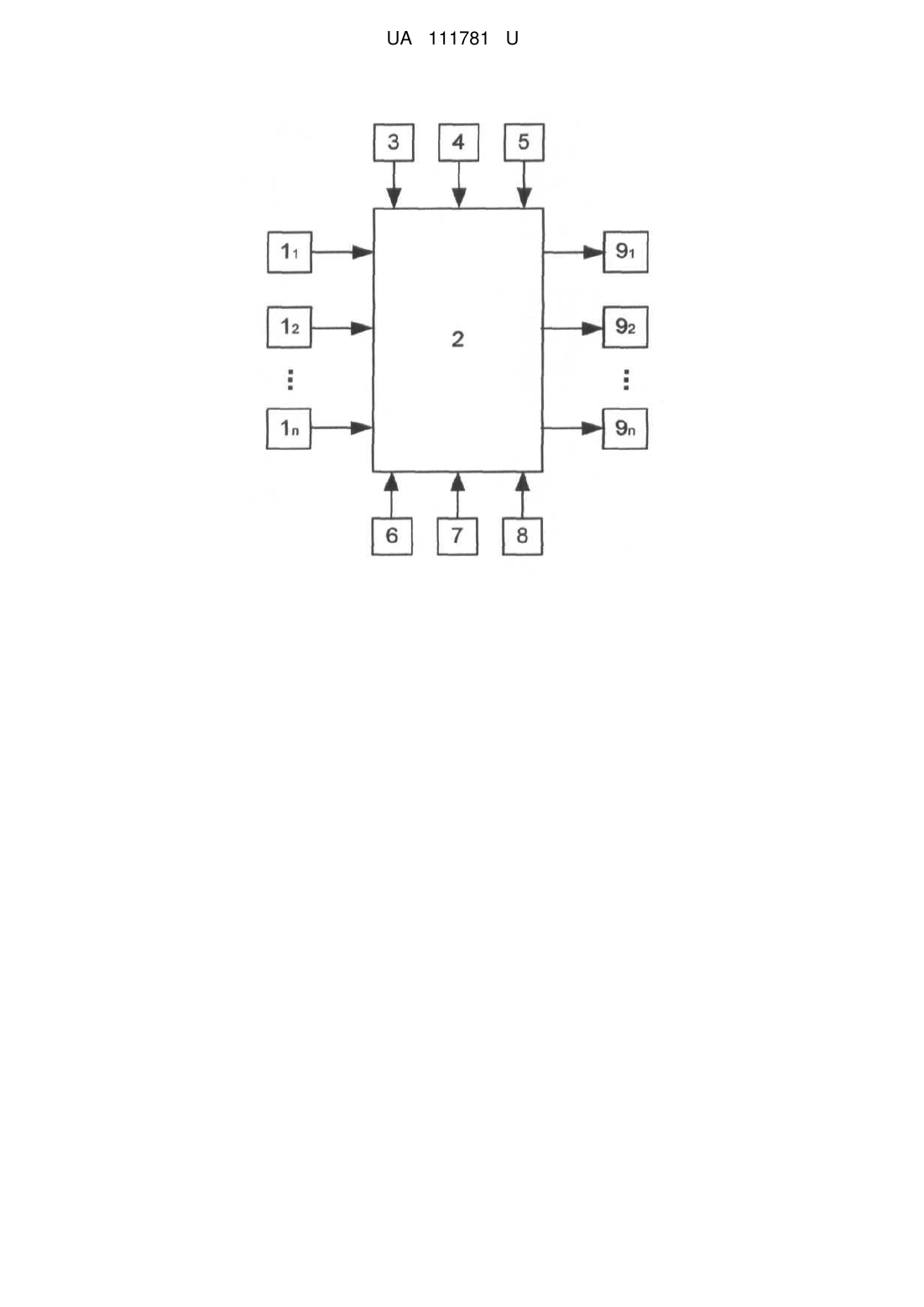

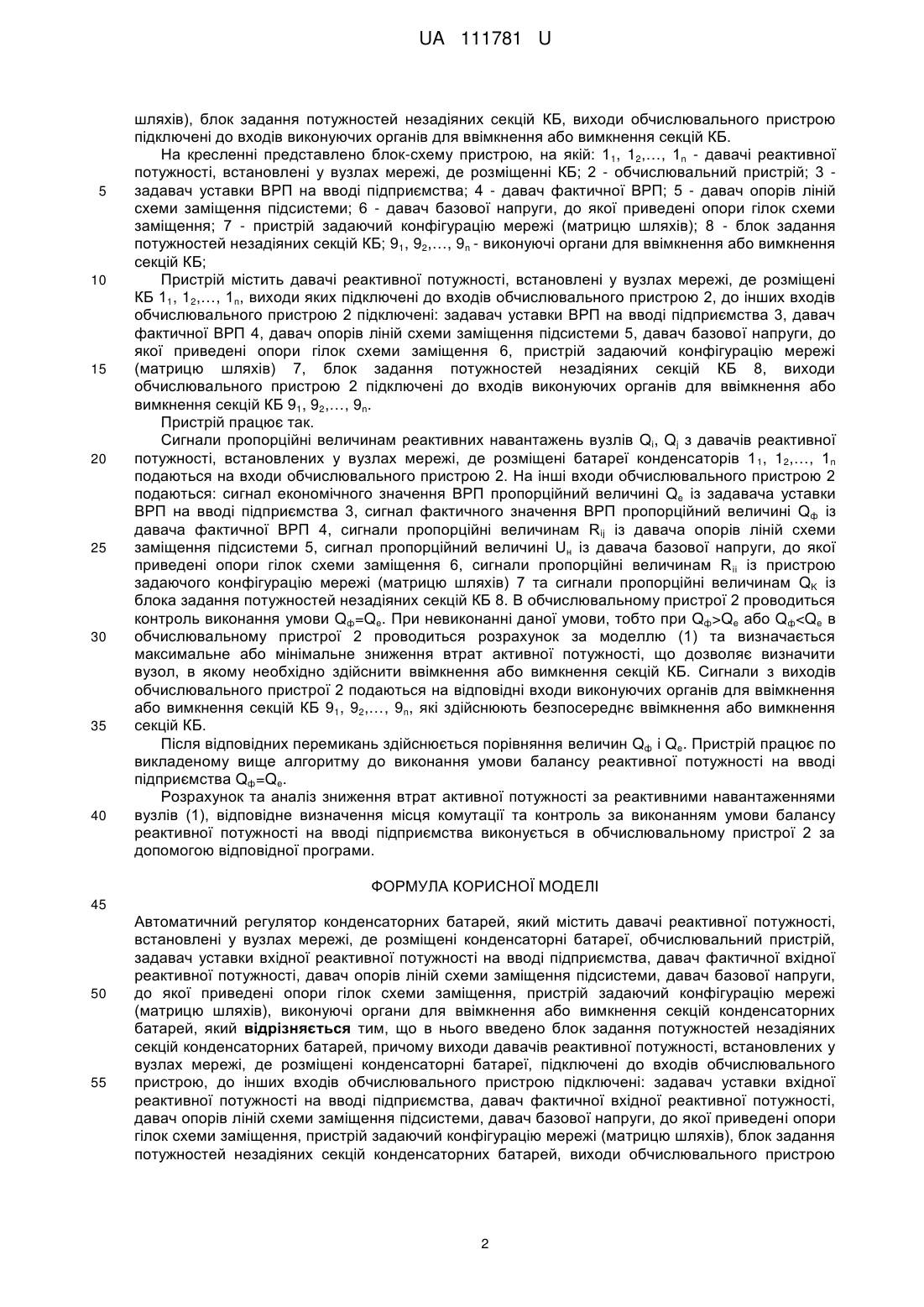

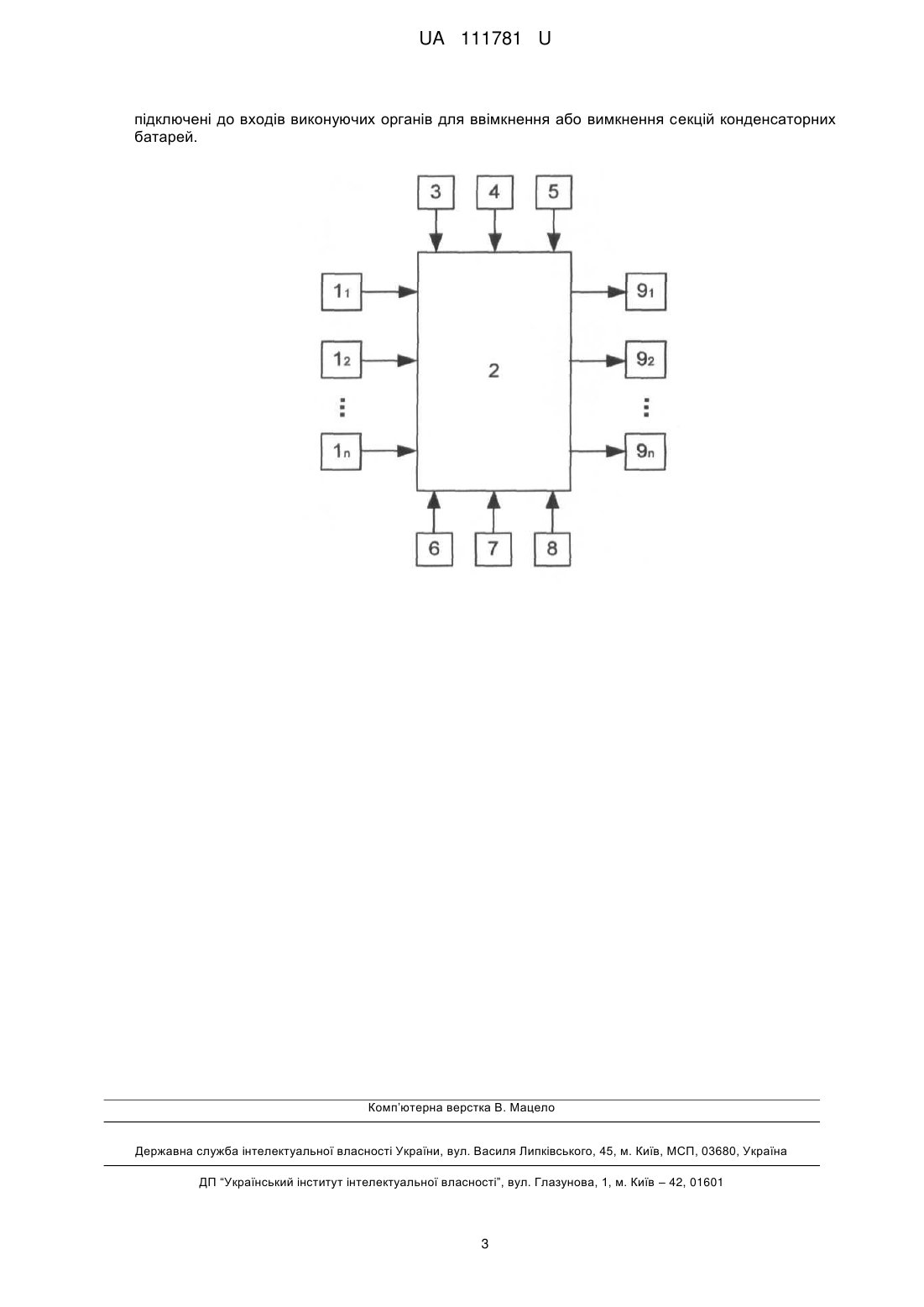

Реферат: Автоматичний регулятор конденсаторних батарей містить давачі реактивної потужності, встановлені у вузлах мережі, де розміщені конденсаторні батареї, обчислювальний пристрій, задавач уставки вхідної реактивної потужності на вводі підприємства, давач фактичної вхідної реактивної потужності, давач опорів ліній схеми заміщення підсистеми, давач базової напруги, до якої приведені опори гілок схеми заміщення, пристрій задаючий конфігурацію мережі (матрицю шляхів), виконуючі органи для ввімкнення або вимкнення секцій конденсаторних батарей. В нього введено блок задання потужностей незадіяних секцій конденсаторних батарей. UA 111781 U (54) АВТОМАТИЧНИЙ РЕГУЛЯТОР КОНДЕНСАТОРНИХ БАТАРЕЙ UA 111781 U UA 111781 U 5 10 15 20 25 30 Корисна модель належить до електроенергетики і може бути використана для автоматичного регулювання потужності конденсаторних батарей (КБ) в електричних мережах (ЕМ) підприємства будь-якої конфігурації з урахуванням вимог енергопостачальної компанії до споживання реактивної потужності з її мереж. Відомий автоматичний регулятор конденсаторних батарей (А.с. СРСР № 1416961, м. кл. G05F1/70, опубл. 15.08.1988, бюл. № 30), який складається з давача вхідної реактивної потужності (ВРП) з'єднаного з першим входом реагуючого органа, другий вхід якого з'єднаний з виходом задавача уставок, вхід якого з'єднаний з виходом автоматичного перемикача уставок, вихід реагуючого органа з'єднаний з входом органа витримки часу, виходи якого з'єднані з керуючими входами блока аналізу втрат і визначення місця комутації, виходи давачів реактивної потужності, встановлених у вузлах мережі, де розміщені КБ, з'єднані з відповідними входами блока квадраторів, виходи якого з'єднано з відповідними входами блока масштабних підсилювачів, виходи якого з'єднані з відповідними входами блока аналізу втрат і визначення місця комутації, виходи якого з'єднані з входами виконуючих органів для ввімкнення або вимкнення секцій КБ. Недоліком даного пристрою є обмежені функціональні можливості, так як не передбачено регулювання КБ у магістральних та змішаних мережах, при розрахунку втрат активної потужності не враховується рівень напруги. Найбільш близьким є автоматичний регулятор конденсаторних батарей (патент України № 48141, м. кл. G05F1/70, опубл. 10.03.2010, бюл. № 5), який складається з давачів реактивної потужності, встановлених у вузлах мережі, де розміщені КБ, виходи яких підключені до входів обчислювального пристрою, до інших входів обчислювального пристрою підключені: задавач уставки ВРП на вводі підприємства, давач фактичної ВРП, давач опорів ліній схеми заміщення підсистеми, давач базової напруги, до якої приведені опори гілок схеми заміщення, пристрій задаючий конфігурацію мережі (матрицю шляхів), виходи обчислювального пристрою підключені до входів виконуючих органів для ввімкнення або вимкнення секцій КБ. Недоліком даного пристрою є обмежені функціональні можливості, так як ввімкнення секцій КБ здійснюється в першу чергу, не в тому вузлі, КБ якого забезпечує максимальне зниження втрат активної потужності n  1  2 Pi  2   Rii  (QKi  Qi  QKi )  2  QKi   Q j  Rij   max , (1)  Uн  j1   а в тому, реактивне навантаження якого створює максимальні втрати в розподільній ЕМ 1 Pi  2 Q1QiR1i  Q2Q1R2i  ...  Qi2Rii  ...  QnQiRni  max , Uн де Uн - базова номінальна напруга, до якої приведені опори гілок схеми заміщення EM; R ii вхідний опір і-го вузла навантаження; QKi - потужність секції КБ, яка вмикається у і-ому вузлі  35 40 45 50  навантаження; Qi , Q j - реактивні навантаження відповідно і-ого та j-ого вузлів навантаження; R ij - взаємний опір i-го та j-го вузлів навантаження; i, j  1 n , i  j ; n - кількість вузлів ,..., навантаження ЕМ. Модель (2) не завжди забезпечує максимальне зниження втрат активної потужності, що призводить до неповного використання секцій КБ. В основу корисної моделі поставлено задачу створення такого автоматичного регулятора конденсаторних батарей, в якому за рахунок введення нового елемента та зв'язку досягається можливість підвищення ефективності використання секцій КБ шляхом додаткового зменшення втрат електричної енергії в розподільних ЕМ. Поставлена задача вирішується тим, що у автоматичний регулятор конденсаторних батарей, який містить давачі реактивної потужності, встановлені у вузлах мережі, де розміщенні КБ, обчислювальний пристрій, задавач уставки ВРП на вводі підприємства, давач фактичної ВРП, давач опорів ліній схеми заміщення підсистеми, давач базової напруги, до якої приведені опори гілок схеми заміщення, пристрій задаючий конфігурацію мережі (матрицю шляхів), виконуючі органи для ввімкнення або вимкнення секцій КБ введено блок задання потужностей незадіяних секцій КБ, причому виходи давачів реактивної потужності, встановлених у вузлах мережі, де розміщені КБ, підключені до входів обчислювального пристрою, до інших входів обчислювального пристрою підключені: задавач уставки ВРП на вводі підприємства, давач фактичної ВРП, давач опорів ліній схеми заміщення підсистеми, давач базової напруги, до якої приведені опори гілок схеми заміщення, пристрій задаючий конфігурацію мережі (матрицю 1 UA 111781 U 5 10 15 20 25 30 35 40 шляхів), блок задання потужностей незадіяних секцій КБ, виходи обчислювального пристрою підключені до входів виконуючих органів для ввімкнення або вимкнення секцій КБ. На кресленні представлено блок-схему пристрою, на якій: 11, 12,…, 1n - давачі реактивної потужності, встановлені у вузлах мережі, де розміщенні КБ; 2 - обчислювальний пристрій; 3 задавач уставки ВРП на вводі підприємства; 4 - давач фактичної ВРП; 5 - давач опорів ліній схеми заміщення підсистеми; 6 - давач базової напруги, до якої приведені опори гілок схеми заміщення; 7 - пристрій задаючий конфігурацію мережі (матрицю шляхів); 8 - блок задання потужностей незадіяних секцій КБ; 91, 92,…, 9n - виконуючі органи для ввімкнення або вимкнення секцій КБ; Пристрій містить давачі реактивної потужності, встановлені у вузлах мережі, де розміщені КБ 11, 12,…, 1n, виходи яких підключені до входів обчислювального пристрою 2, до інших входів обчислювального пристрою 2 підключені: задавач уставки ВРП на вводі підприємства 3, давач фактичної ВРП 4, давач опорів ліній схеми заміщення підсистеми 5, давач базової напруги, до якої приведені опори гілок схеми заміщення 6, пристрій задаючий конфігурацію мережі (матрицю шляхів) 7, блок задання потужностей незадіяних секцій КБ 8, виходи обчислювального пристрою 2 підключені до входів виконуючих органів для ввімкнення або вимкнення секцій КБ 91, 92,…, 9n. Пристрій працює так. Сигнали пропорційні величинам реактивних навантажень вузлів Qi, Qj з давачів реактивної потужності, встановлених у вузлах мережі, де розміщені батареї конденсаторів 1 1, 12,…, 1n подаються на входи обчислювального пристрою 2. На інші входи обчислювального пристрою 2 подаються: сигнал економічного значення ВРП пропорційний величині Qe із задавача уставки ВРП на вводі підприємства 3, сигнал фактичного значення ВРП пропорційний величині Qф із давача фактичної ВРП 4, сигнали пропорційні величинам Rij із давача опорів ліній схеми заміщення підсистеми 5, сигнал пропорційний величині Uн із давача базової напруги, до якої приведені опори гілок схеми заміщення 6, сигнали пропорційні величинам R ii із пристрою задаючого конфігурацію мережі (матрицю шляхів) 7 та сигнали пропорційні величинам QK із блока задання потужностей незадіяних секцій КБ 8. В обчислювальному пристрої 2 проводиться контроль виконання умови Qф=Qe. При невиконанні даної умови, тобто при Qф>Qe або Qф
