Каска військова рельєфна

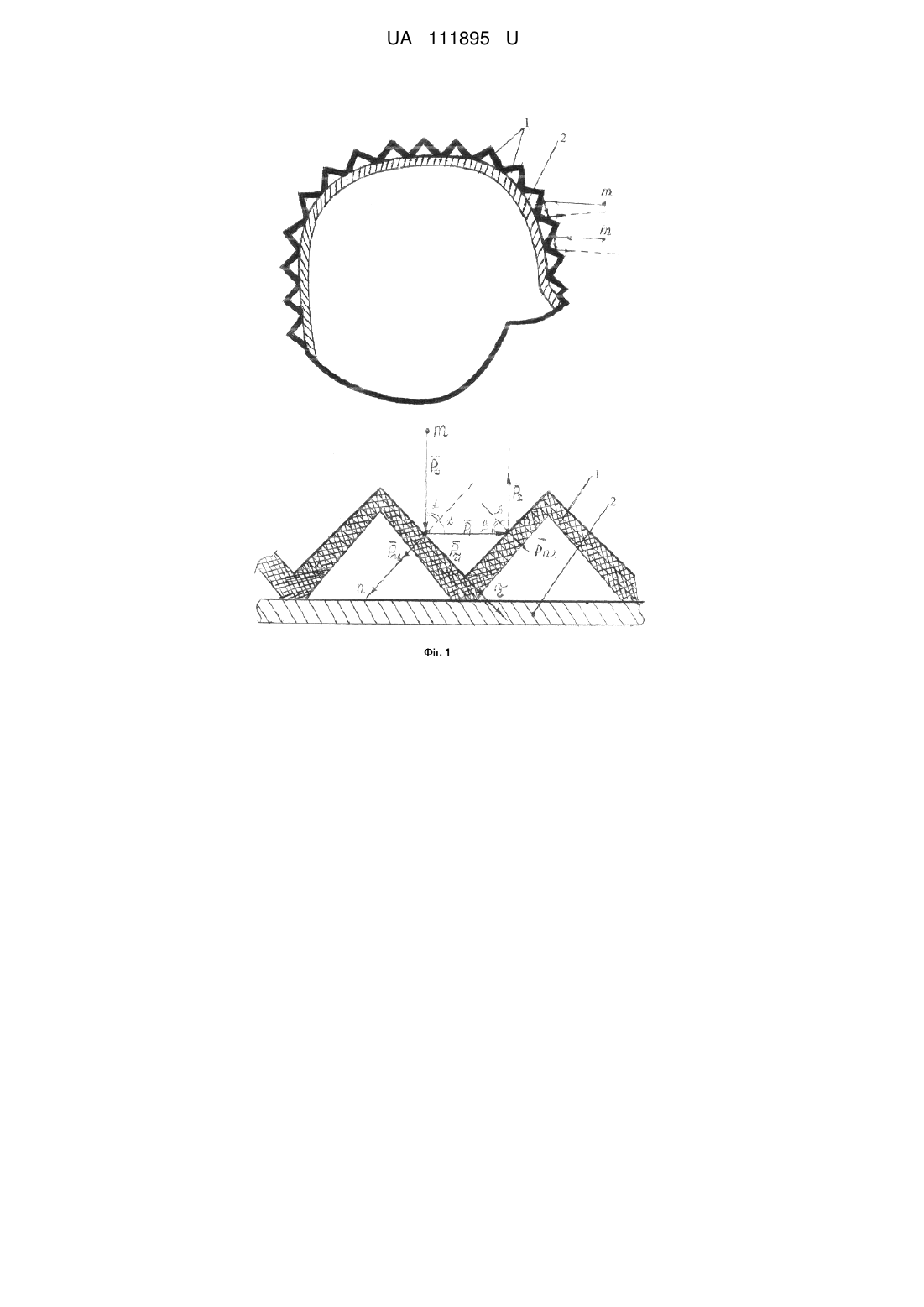

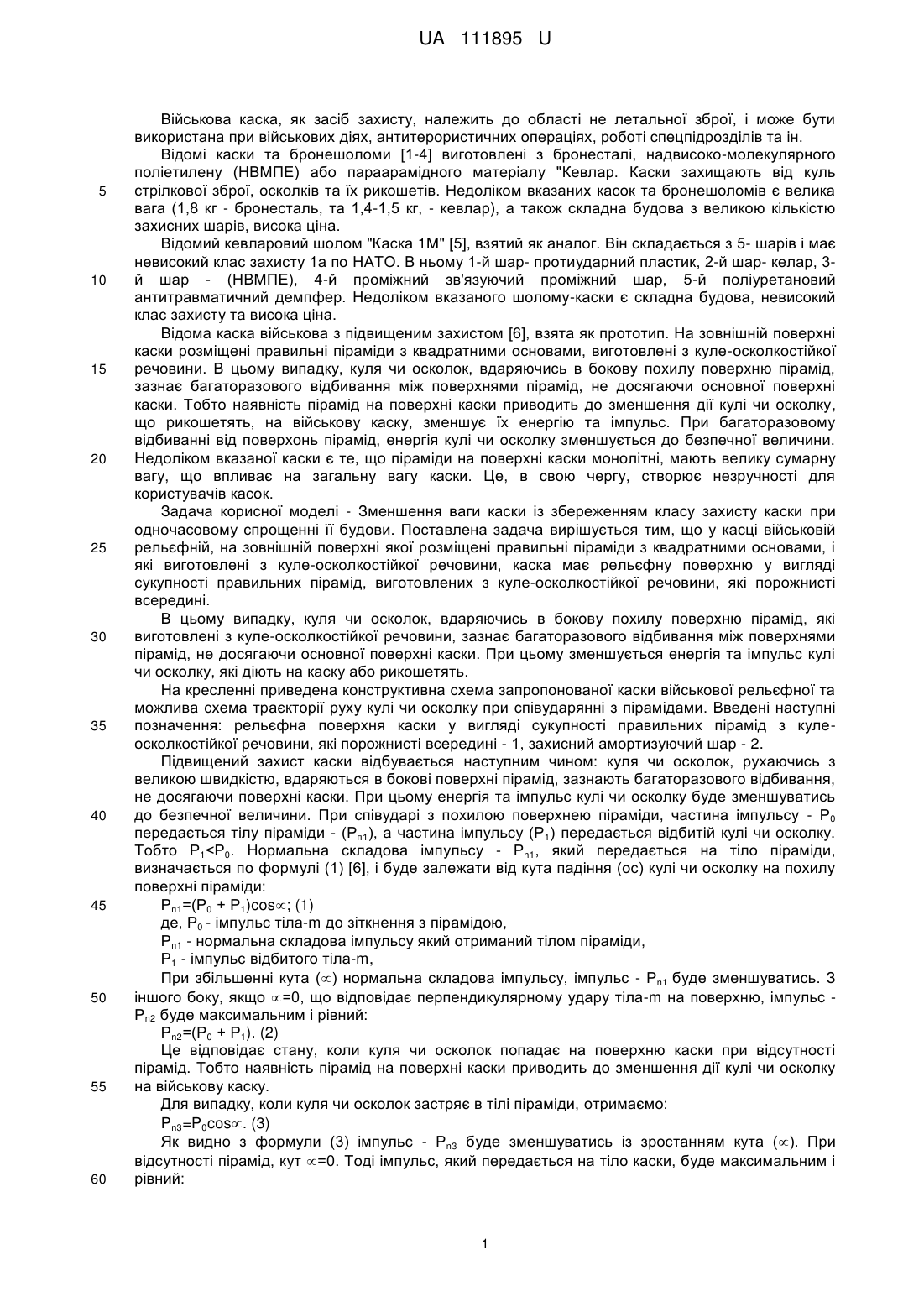

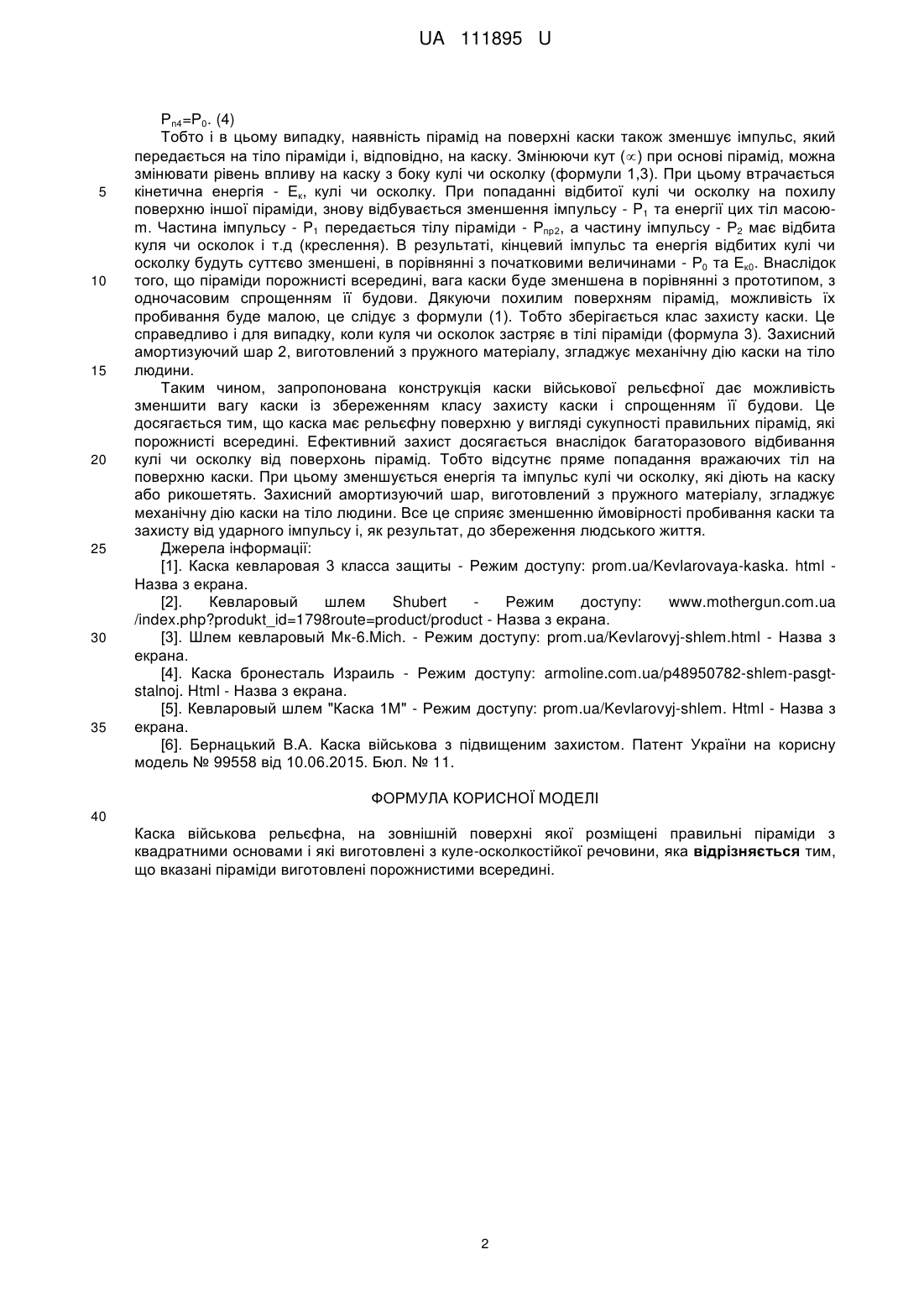

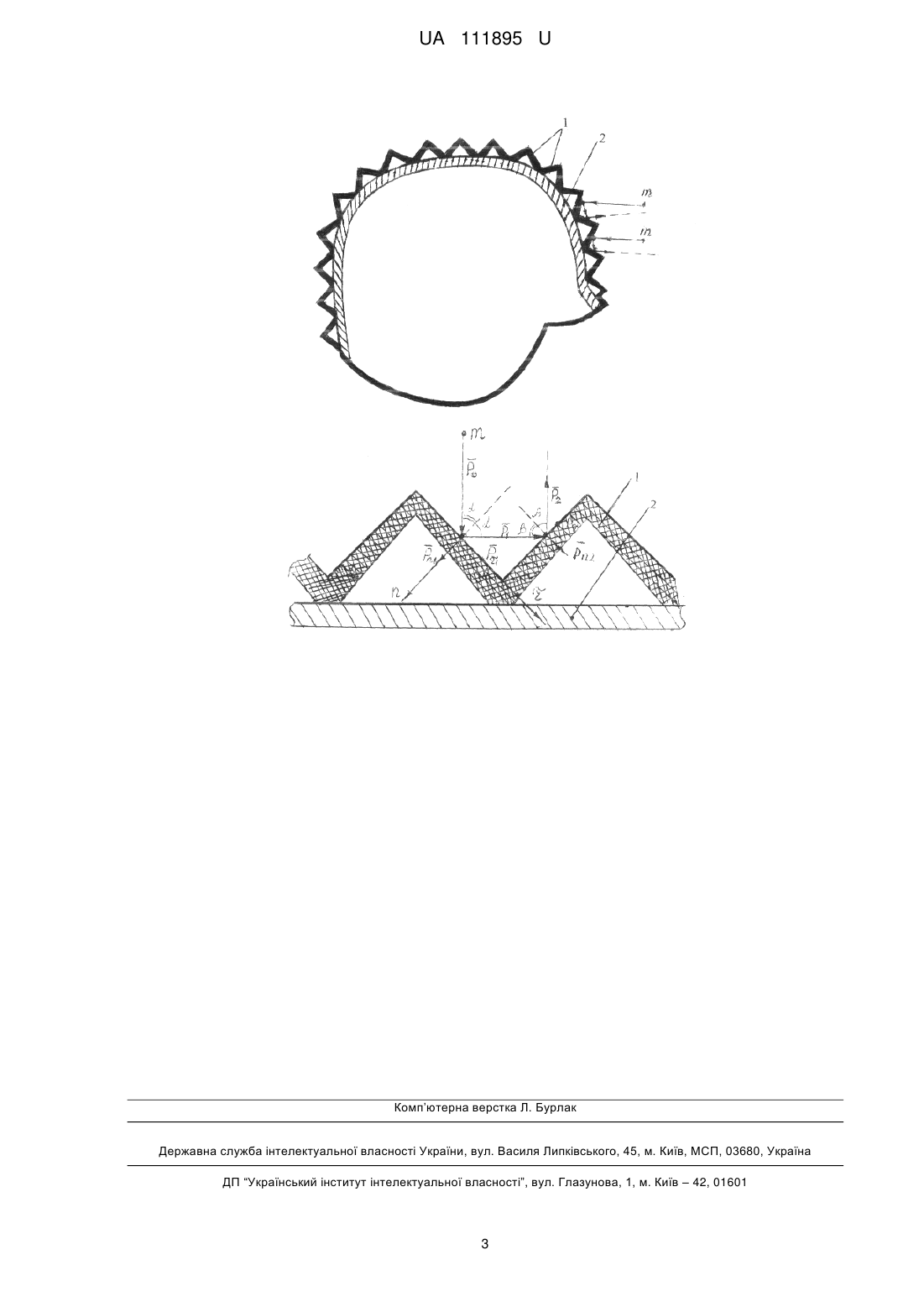

Реферат: Каска військова рельєфна, на зовнішній поверхні якої розміщені правильні піраміди з квадратними основами і які виготовлені з куле-осколкостійкої речовини. Вказані піраміди виготовлені порожнистими всередині. UA 111895 U (54) КАСКА ВІЙСЬКОВА РЕЛЬЄФНА UA 111895 U UA 111895 U 5 10 15 20 25 30 35 40 45 50 55 60 Військова каска, як засіб захисту, належить до області не летальної зброї, і може бути використана при військових діях, антитерористичних операціях, роботі спецпідрозділів та ін. Відомі каски та бронешоломи [1-4] виготовлені з бронесталі, надвисоко-молекулярного поліетилену (НВМПЕ) або параарамідного матеріалу "Кевлар. Каски захищають від куль стрілкової зброї, осколків та їх рикошетів. Недоліком вказаних касок та бронешоломів є велика вага (1,8 кг - бронесталь, та 1,4-1,5 кг, - кевлар), а також складна будова з великою кількістю захисних шарів, висока ціна. Відомий кевларовий шолом "Каска 1М" [5], взятий як аналог. Він складається з 5- шарів і має невисокий клас захисту 1а по НАТО. В ньому 1-й шар- протиударний пластик, 2-й шар- келар, 3й шар - (НВМПЕ), 4-й проміжний зв'язуючий проміжний шар, 5-й поліуретановий антитравматичний демпфер. Недоліком вказаного шолому-каски є складна будова, невисокий клас захисту та висока ціна. Відома каска військова з підвищеним захистом [6], взята як прототип. На зовнішній поверхні каски розміщені правильні піраміди з квадратними основами, виготовлені з куле-осколкостійкої речовини. В цьому випадку, куля чи осколок, вдаряючись в бокову похилу поверхню пірамід, зазнає багаторазового відбивання між поверхнями пірамід, не досягаючи основної поверхні каски. Тобто наявність пірамід на поверхні каски приводить до зменшення дії кулі чи осколку, що рикошетять, на військову каску, зменшує їх енергію та імпульс. При багаторазовому відбиванні від поверхонь пірамід, енергія кулі чи осколку зменшується до безпечної величини. Недоліком вказаної каски є те, що піраміди на поверхні каски монолітні, мають велику сумарну вагу, що впливає на загальну вагу каски. Це, в свою чергу, створює незручності для користувачів касок. Задача корисної моделі - Зменшення ваги каски із збереженням класу захисту каски при одночасовому спрощенні її будови. Поставлена задача вирішується тим, що у касці військовій рельєфній, на зовнішній поверхні якої розміщені правильні піраміди з квадратними основами, і які виготовлені з куле-осколкостійкої речовини, каска має рельєфну поверхню у вигляді сукупності правильних пірамід, виготовлених з куле-осколкостійкої речовини, які порожнисті всередині. В цьому випадку, куля чи осколок, вдаряючись в бокову похилу поверхню пірамід, які виготовлені з куле-осколкостійкої речовини, зазнає багаторазового відбивання між поверхнями пірамід, не досягаючи основної поверхні каски. При цьому зменшується енергія та імпульс кулі чи осколку, які діють на каску або рикошетять. На кресленні приведена конструктивна схема запропонованої каски військової рельєфної та можлива схема траєкторії руху кулі чи осколку при співударянні з пірамідами. Введені наступні позначення: рельєфна поверхня каски у вигляді сукупності правильних пірамід з кулеосколкостійкої речовини, які порожнисті всередині - 1, захисний амортизуючий шар - 2. Підвищений захист каски відбувається наступним чином: куля чи осколок, рухаючись з великою швидкістю, вдаряються в бокові поверхні пірамід, зазнають багаторазового відбивання, не досягаючи поверхні каски. При цьому енергія та імпульс кулі чи осколку буде зменшуватись до безпечної величини. При співударі з похилою поверхнею піраміди, частина імпульсу - Р0 передається тілу піраміди - (Рп1), а частина імпульсу (Р1) передається відбитій кулі чи осколку. Тобто Р1
