Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем

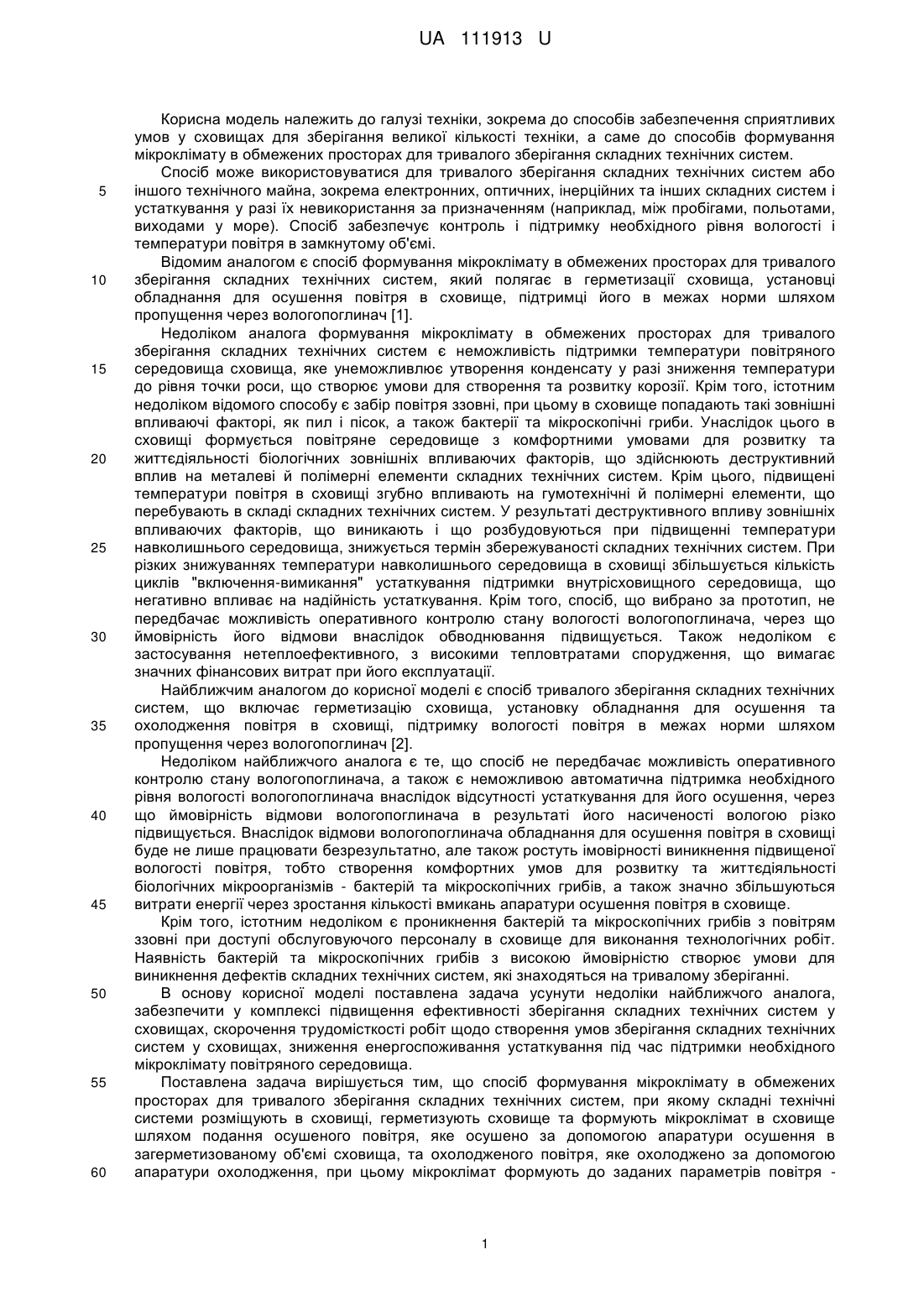

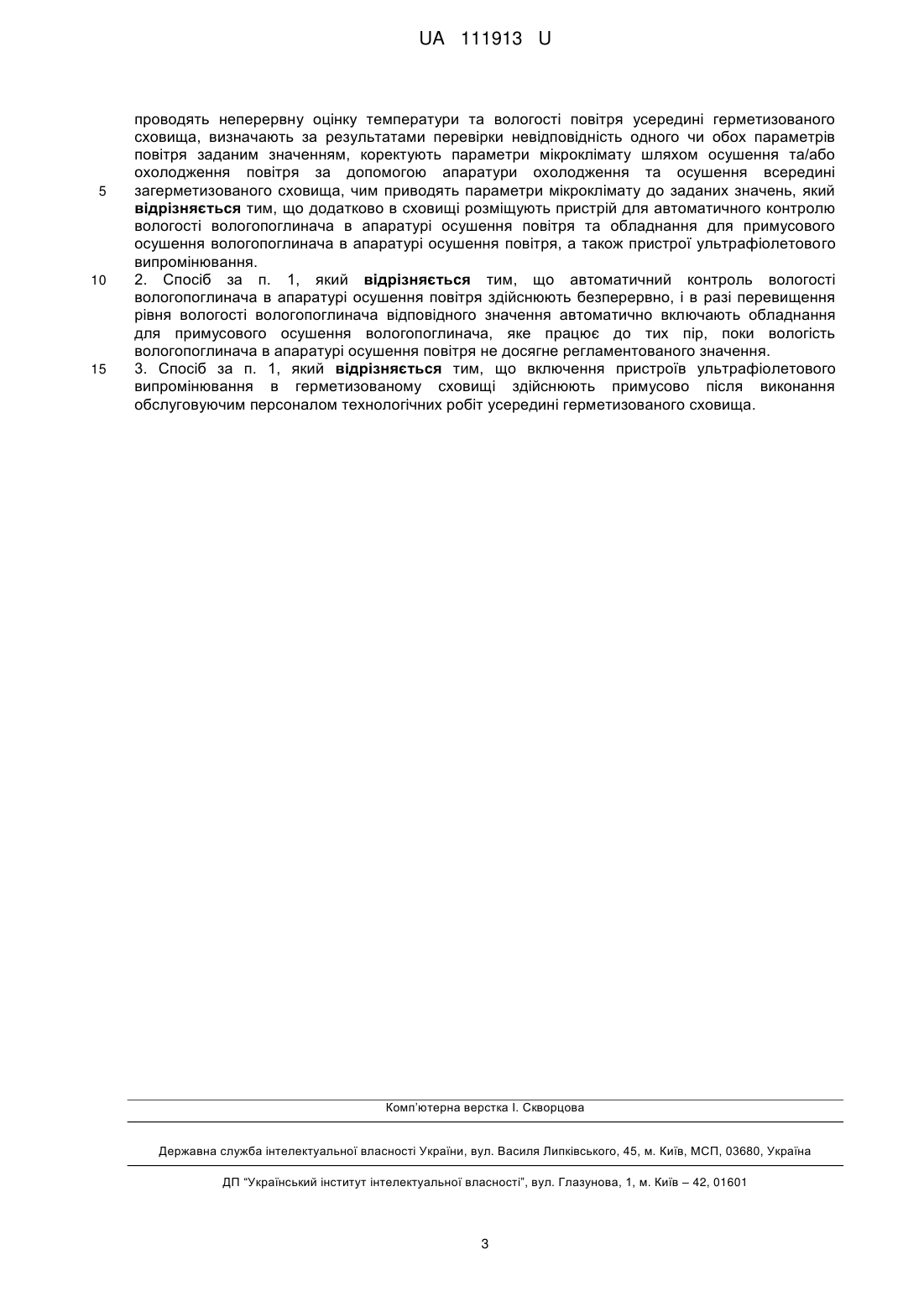

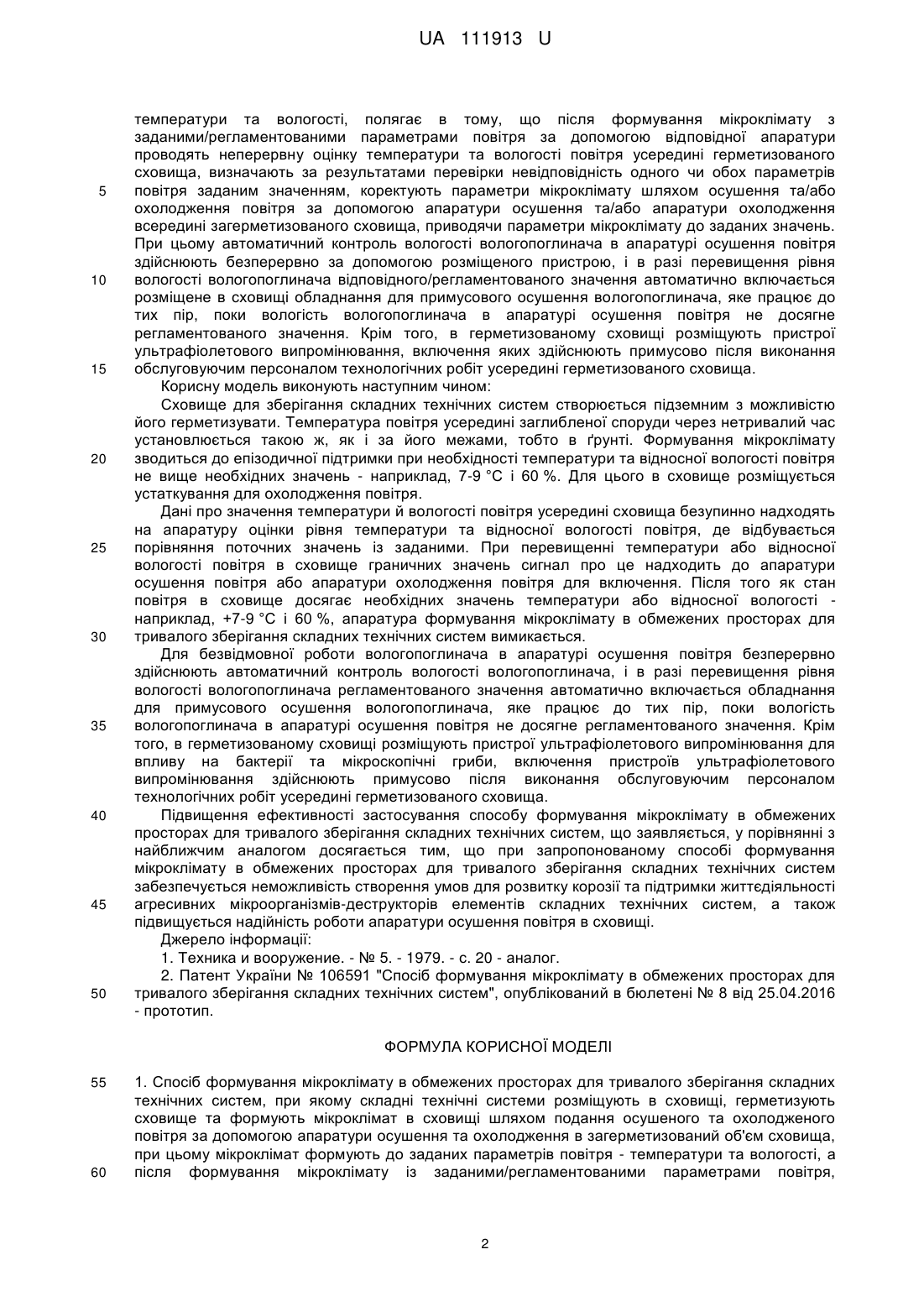

Реферат: Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного та охолодженого повітря за допомогою апаратури осушення та охолодження в загерметизований об'єм сховища. Мікроклімат формують до заданих параметрів повітря - температури та вологості, а після формування мікроклімату із заданими/регламентованими параметрами повітря, проводять неперервну оцінку температури та вологості повітря всередині герметизованого сховища. Визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням. Коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження та осушення всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень. Додатково в сховищі розміщують пристрій для автоматичного контролю вологості вологопоглинача в апаратурі осушення повітря та обладнання для примусового осушення вологопоглинача в апаратурі осушення повітря, а також пристрої ультрафіолетового випромінювання. UA 111913 U (12) UA 111913 U UA 111913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема до способів забезпечення сприятливих умов у сховищах для зберігання великої кількості техніки, а саме до способів формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем. Спосіб може використовуватися для тривалого зберігання складних технічних систем або іншого технічного майна, зокрема електронних, оптичних, інерційних та інших складних систем і устаткування у разі їх невикористання за призначенням (наприклад, між пробігами, польотами, виходами у море). Спосіб забезпечує контроль і підтримку необхідного рівня вологості і температури повітря в замкнутому об'ємі. Відомим аналогом є спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, який полягає в герметизації сховища, установці обладнання для осушення повітря в сховище, підтримці його в межах норми шляхом пропущення через вологопоглинач [1]. Недоліком аналога формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем є неможливість підтримки температури повітряного середовища сховища, яке унеможливлює утворення конденсату у разі зниження температури до рівня точки роси, що створює умови для створення та розвитку корозії. Крім того, істотним недоліком відомого способу є забір повітря ззовні, при цьому в сховище попадають такі зовнішні впливаючі факторі, як пил і пісок, а також бактерії та мікроскопічні гриби. Унаслідок цього в сховищі формується повітряне середовище з комфортними умовами для розвитку та життєдіяльності біологічних зовнішніх впливаючих факторів, що здійснюють деструктивний вплив на металеві й полімерні елементи складних технічних систем. Крім цього, підвищені температури повітря в сховищі згубно впливають на гумотехнічні й полімерні елементи, що перебувають в складі складних технічних систем. У результаті деструктивного впливу зовнішніх впливаючих факторів, що виникають і що розбудовуються при підвищенні температури навколишнього середовища, знижується термін збережуваності складних технічних систем. При різких знижуваннях температури навколишнього середовища в сховищі збільшується кількість циклів "включення-вимикання" устаткування підтримки внутрісховищного середовища, що негативно впливає на надійність устаткування. Крім того, спосіб, що вибрано за прототип, не передбачає можливість оперативного контролю стану вологості вологопоглинача, через що ймовірність його відмови внаслідок обводнювання підвищується. Також недоліком є застосування нетеплоефективного, з високими тепловтратами спорудження, що вимагає значних фінансових витрат при його експлуатації. Найближчим аналогом до корисної моделі є спосіб тривалого зберігання складних технічних систем, що включає герметизацію сховища, установку обладнання для осушення та охолодження повітря в сховищі, підтримку вологості повітря в межах норми шляхом пропущення через вологопоглинач [2]. Недоліком найближчого аналога є те, що спосіб не передбачає можливість оперативного контролю стану вологопоглинача, а також є неможливою автоматична підтримка необхідного рівня вологості вологопоглинача внаслідок відсутності устаткування для його осушення, через що ймовірність відмови вологопоглинача в результаті його насиченості вологою різко підвищується. Внаслідок відмови вологопоглинача обладнання для осушення повітря в сховищі буде не лише працювати безрезультатно, але також ростуть імовірності виникнення підвищеної вологості повітря, тобто створення комфортних умов для розвитку та життєдіяльності біологічних мікроорганізмів - бактерій та мікроскопічних грибів, а також значно збільшуються витрати енергії через зростання кількості вмикань апаратури осушення повітря в сховище. Крім того, істотним недоліком є проникнення бактерій та мікроскопічних грибів з повітрям ззовні при доступі обслуговуючого персоналу в сховище для виконання технологічних робіт. Наявність бактерій та мікроскопічних грибів з високою ймовірністю створює умови для виникнення дефектів складних технічних систем, які знаходяться на тривалому зберіганні. В основу корисної моделі поставлена задача усунути недоліки найближчого аналога, забезпечити у комплексі підвищення ефективності зберігання складних технічних систем у сховищах, скорочення трудомісткості робіт щодо створення умов зберігання складних технічних систем у сховищах, зниження енергоспоживання устаткування під час підтримки необхідного мікроклімату повітряного середовища. Поставлена задача вирішується тим, що спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховище шляхом подання осушеного повітря, яке осушено за допомогою апаратури осушення в загерметизованому об'ємі сховища, та охолодженого повітря, яке охолоджено за допомогою апаратури охолодження, при цьому мікроклімат формують до заданих параметрів повітря 1 UA 111913 U 5 10 15 20 25 30 35 40 45 50 температури та вологості, полягає в тому, що після формування мікроклімату з заданими/регламентованими параметрами повітря за допомогою відповідної апаратури проводять неперервну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури осушення та/або апаратури охолодження всередині загерметизованого сховища, приводячи параметри мікроклімату до заданих значень. При цьому автоматичний контроль вологості вологопоглинача в апаратурі осушення повітря здійснюють безперервно за допомогою розміщеного пристрою, і в разі перевищення рівня вологості вологопоглинача відповідного/регламентованого значення автоматично включається розміщене в сховищі обладнання для примусового осушення вологопоглинача, яке працює до тих пір, поки вологість вологопоглинача в апаратурі осушення повітря не досягне регламентованого значення. Крім того, в герметизованому сховищі розміщують пристрої ультрафіолетового випромінювання, включення яких здійснюють примусово після виконання обслуговуючим персоналом технологічних робіт усередині герметизованого сховища. Корисну модель виконують наступним чином: Сховище для зберігання складних технічних систем створюється підземним з можливістю його герметизувати. Температура повітря усередині заглибленої споруди через нетривалий час установлюється такою ж, як і за його межами, тобто в ґрунті. Формування мікроклімату зводиться до епізодичної підтримки при необхідності температури та відносної вологості повітря не вище необхідних значень - наприклад, 7-9 °C і 60 %. Для цього в сховище розміщується устаткування для охолодження повітря. Дані про значення температури й вологості повітря усередині сховища безупинно надходять на апаратуру оцінки рівня температури та відносної вологості повітря, де відбувається порівняння поточних значень із заданими. При перевищенні температури або відносної вологості повітря в сховище граничних значень сигнал про це надходить до апаратури осушення повітря або апаратури охолодження повітря для включення. Після того як стан повітря в сховище досягає необхідних значень температури або відносної вологості наприклад, +7-9 °C і 60 %, апаратура формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем вимикається. Для безвідмовної роботи вологопоглинача в апаратурі осушення повітря безперервно здійснюють автоматичний контроль вологості вологопоглинача, і в разі перевищення рівня вологості вологопоглинача регламентованого значення автоматично включається обладнання для примусового осушення вологопоглинача, яке працює до тих пір, поки вологість вологопоглинача в апаратурі осушення повітря не досягне регламентованого значення. Крім того, в герметизованому сховищі розміщують пристрої ультрафіолетового випромінювання для впливу на бактерії та мікроскопічні гриби, включення пристроїв ультрафіолетового випромінювання здійснюють примусово після виконання обслуговуючим персоналом технологічних робіт усередині герметизованого сховища. Підвищення ефективності застосування способу формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, що заявляється, у порівнянні з найближчим аналогом досягається тим, що при запропонованому способі формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем забезпечується неможливість створення умов для розвитку корозії та підтримки життєдіяльності агресивних мікроорганізмів-деструкторів елементів складних технічних систем, а також підвищується надійність роботи апаратури осушення повітря в сховищі. Джерело інформації: 1. Техника и вооружение. - № 5. - 1979. - с. 20 - аналог. 2. Патент України № 106591 "Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем", опублікований в бюлетені № 8 від 25.04.2016 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного та охолодженого повітря за допомогою апаратури осушення та охолодження в загерметизований об'єм сховища, при цьому мікроклімат формують до заданих параметрів повітря - температури та вологості, а після формування мікроклімату із заданими/регламентованими параметрами повітря, 2 UA 111913 U 5 10 15 проводять неперервну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження та осушення всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень, який відрізняється тим, що додатково в сховищі розміщують пристрій для автоматичного контролю вологості вологопоглинача в апаратурі осушення повітря та обладнання для примусового осушення вологопоглинача в апаратурі осушення повітря, а також пристрої ультрафіолетового випромінювання. 2. Спосіб за п. 1, який відрізняється тим, що автоматичний контроль вологості вологопоглинача в апаратурі осушення повітря здійснюють безперервно, і в разі перевищення рівня вологості вологопоглинача відповідного значення автоматично включають обладнання для примусового осушення вологопоглинача, яке працює до тих пір, поки вологість вологопоглинача в апаратурі осушення повітря не досягне регламентованого значення. 3. Спосіб за п. 1, який відрізняється тим, що включення пристроїв ультрафіолетового випромінювання в герметизованому сховищі здійснюють примусово після виконання обслуговуючим персоналом технологічних робіт усередині герметизованого сховища. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
