Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем

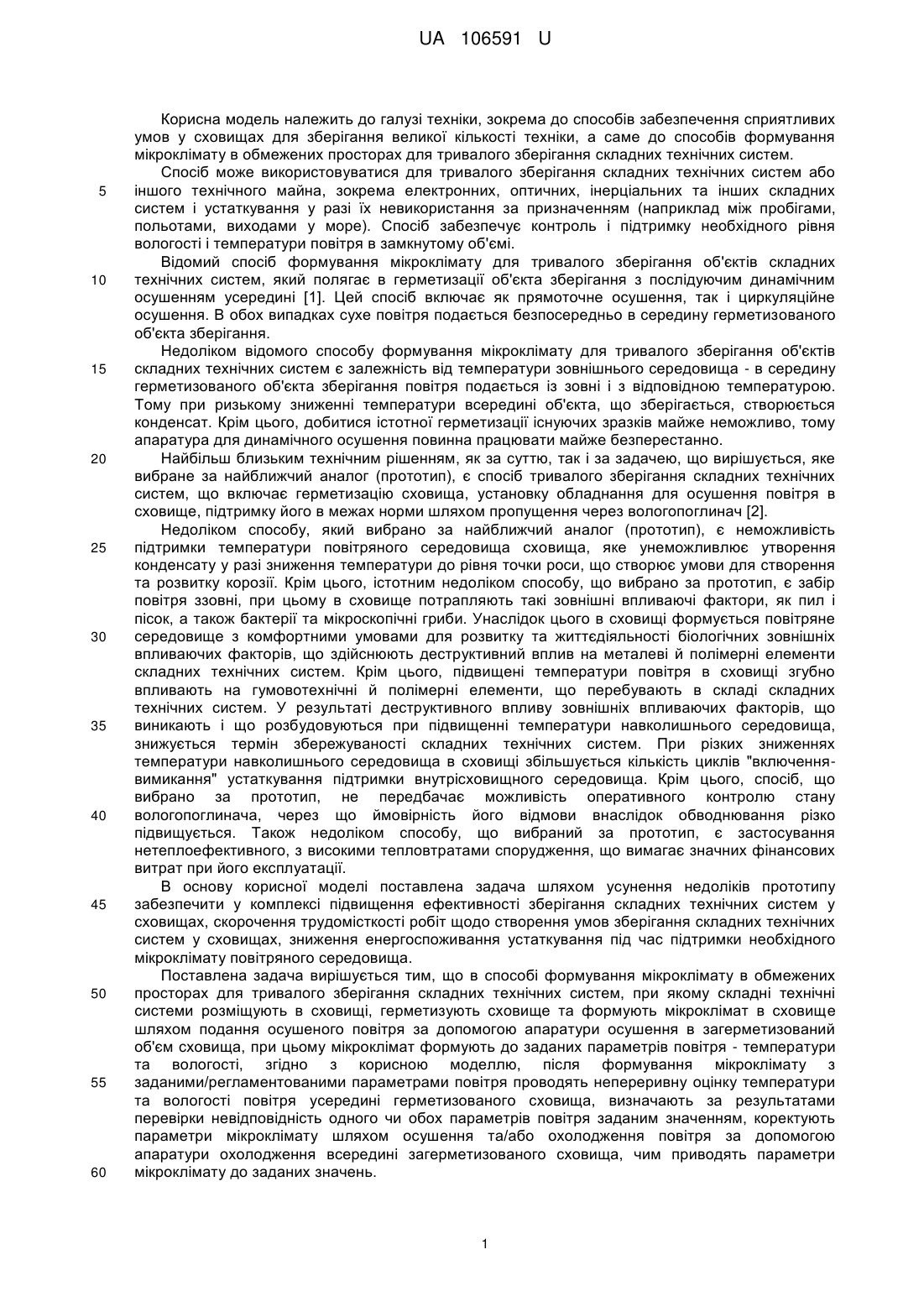

Реферат: Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного повітря за допомогою апаратури осушення в загерметизований об'єм сховища. При цьому мікроклімат формують до заданих параметрів повітря - температури та вологості. Після формування мікроклімату з заданими/регламентованими параметрами повітря проводять непереривну оцінку температури та вологості повітря усередині герметизованого сховища. Визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням. Коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень. UA 106591 U (12) UA 106591 U UA 106591 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема до способів забезпечення сприятливих умов у сховищах для зберігання великої кількості техніки, а саме до способів формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем. Спосіб може використовуватися для тривалого зберігання складних технічних систем або іншого технічного майна, зокрема електронних, оптичних, інерціальних та інших складних систем і устаткування у разі їх невикористання за призначенням (наприклад між пробігами, польотами, виходами у море). Спосіб забезпечує контроль і підтримку необхідного рівня вологості і температури повітря в замкнутому об'ємі. Відомий спосіб формування мікроклімату для тривалого зберігання об'єктів складних технічних систем, який полягає в герметизації об'єкта зберігання з послідуючим динамічним осушенням усередині [1]. Цей спосіб включає як прямоточне осушення, так і циркуляційне осушення. В обох випадках сухе повітря подається безпосередньо в середину герметизованого об'єкта зберігання. Недоліком відомого способу формування мікроклімату для тривалого зберігання об'єктів складних технічних систем є залежність від температури зовнішнього середовища - в середину герметизованого об'єкта зберігання повітря подається із зовні і з відповідною температурою. Тому при ризькому зниженні температури всередині об'єкта, що зберігається, створюється конденсат. Крім цього, добитися істотної герметизації існуючих зразків майже неможливо, тому апаратура для динамічного осушення повинна працювати майже безперестанно. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибране за найближчий аналог (прототип), є спосіб тривалого зберігання складних технічних систем, що включає герметизацію сховища, установку обладнання для осушення повітря в сховище, підтримку його в межах норми шляхом пропущення через вологопоглинач [2]. Недоліком способу, який вибрано за найближчий аналог (прототип), є неможливість підтримки температури повітряного середовища сховища, яке унеможливлює утворення конденсату у разі зниження температури до рівня точки роси, що створює умови для створення та розвитку корозії. Крім цього, істотним недоліком способу, що вибрано за прототип, є забір повітря ззовні, при цьому в сховище потрапляють такі зовнішні впливаючі фактори, як пил і пісок, а також бактерії та мікроскопічні гриби. Унаслідок цього в сховищі формується повітряне середовище з комфортними умовами для розвитку та життєдіяльності біологічних зовнішніх впливаючих факторів, що здійснюють деструктивний вплив на металеві й полімерні елементи складних технічних систем. Крім цього, підвищені температури повітря в сховищі згубно впливають на гумовотехнічні й полімерні елементи, що перебувають в складі складних технічних систем. У результаті деструктивного впливу зовнішніх впливаючих факторів, що виникають і що розбудовуються при підвищенні температури навколишнього середовища, знижується термін збережуваності складних технічних систем. При різких зниженнях температури навколишнього середовища в сховищі збільшується кількість циклів "включеннявимикання" устаткування підтримки внутрісховищного середовища. Крім цього, спосіб, що вибрано за прототип, не передбачає можливість оперативного контролю стану вологопоглинача, через що ймовірність його відмови внаслідок обводнювання різко підвищується. Також недоліком способу, що вибраний за прототип, є застосування нетеплоефективного, з високими тепловтратами спорудження, що вимагає значних фінансових витрат при його експлуатації. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити у комплексі підвищення ефективності зберігання складних технічних систем у сховищах, скорочення трудомісткості робіт щодо створення умов зберігання складних технічних систем у сховищах, зниження енергоспоживання устаткування під час підтримки необхідного мікроклімату повітряного середовища. Поставлена задача вирішується тим, що в способі формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховище шляхом подання осушеного повітря за допомогою апаратури осушення в загерметизований об'єм сховища, при цьому мікроклімат формують до заданих параметрів повітря - температури та вологості, згідно з корисною моделлю, після формування мікроклімату з заданими/регламентованими параметрами повітря проводять непереривну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень. 1 UA 106591 U 5 10 15 20 25 30 35 Таким чином, спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, що заявляється, відповідає критерію корисної моделі "новизна". Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем здійснюється таким чином. Сховище для зберігання складних технічних систем створюється підземним з можливістю його герметизувати. Верхня частина герметизованого сховища має бути на глибині не вище рівня промерзання, який може досягати 1,1-1,2 м залежно від виду ґрунту й регіону розташування, глибина нижньої границі спорудження визначається його висотою, передбачуваними навантаженнями на ґрунти і їх несучою здатністю. На глибинах від 2-3 метрів і більше температура ґрунту майже постійна (коливається в незначних межах - від 7 °C до 9 °C) і залишається незмінною в будь-який час року. Температура повітря усередині заглибленої споруди через нетривалий час установлюється такою же, як і за його межами, тобто в ґрунті. При таких значеннях температури повітря та відносної вологості повітря не більш 60 % точка роси (з утворенням конденсату) наступає при температурі від 0,5 °C до +1,2 °C. Таким чином, завдання формування мікроклімату зводиться до епізодичної підтримки при необхідності температури та відносної вологості повітря не вище необхідних значень - наприклад 7-9 °C і 60 %. Для цього в сховище розміщується устаткування для охолодження повітря. Дані про значення температури й вологості повітря усередині сховища безупинно надходять на апаратуру оцінки рівня температури й відносної вологості повітря, де відбувається порівняння поточних значень із заданими. При перевищенні температури або відносної вологості повітря в сховище граничних значень сигнал про це надходить до апаратури осушення повітря або апаратури охолодження повітря для включення. Після того як стан повітря в сховище досягає необхідних значень температури або відносної вологості - наприклад +7-9 °C і 60 %, апаратура формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем вимикається. Підвищення ефективності застосування способу формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, що заявляється, у порівнянні з прототипом досягається тим, що при запропонованому способі формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем забезпечується неможливість створення умов для розвитку корозії та підтримки життєдіяльності агресивних мікроорганізмів-деструкторів елементів складних технічних систем. Джерела інформації: 1. Руководство по консервации и хранению радиолокационного вооружения и станций помех в воинских частях, на базах и складах. - М.: Военное издательство, 1983. - С. 18-20 аналог. 2. Техника и вооружение, 1979. - № 5. - С. 20 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання складних технічних систем, при якому складні технічні системи розміщують в сховищі, герметизують сховище та формують мікроклімат в сховищі шляхом подання осушеного повітря за допомогою апаратури осушення в загерметизований об'єм сховища, при цьому мікроклімат формують до заданих параметрів повітря - температури та вологості, який відрізняється тим, що після формування мікроклімату з заданими/регламентованими параметрами повітря проводять непереривну оцінку температури та вологості повітря усередині герметизованого сховища, визначають за результатами перевірки невідповідність одного чи обох параметрів повітря заданим значенням, коректують параметри мікроклімату шляхом осушення та/або охолодження повітря за допомогою апаратури охолодження всередині загерметизованого сховища, чим приводять параметри мікроклімату до заданих значень. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
