Спосіб виробництва декоративних виробів зі скла

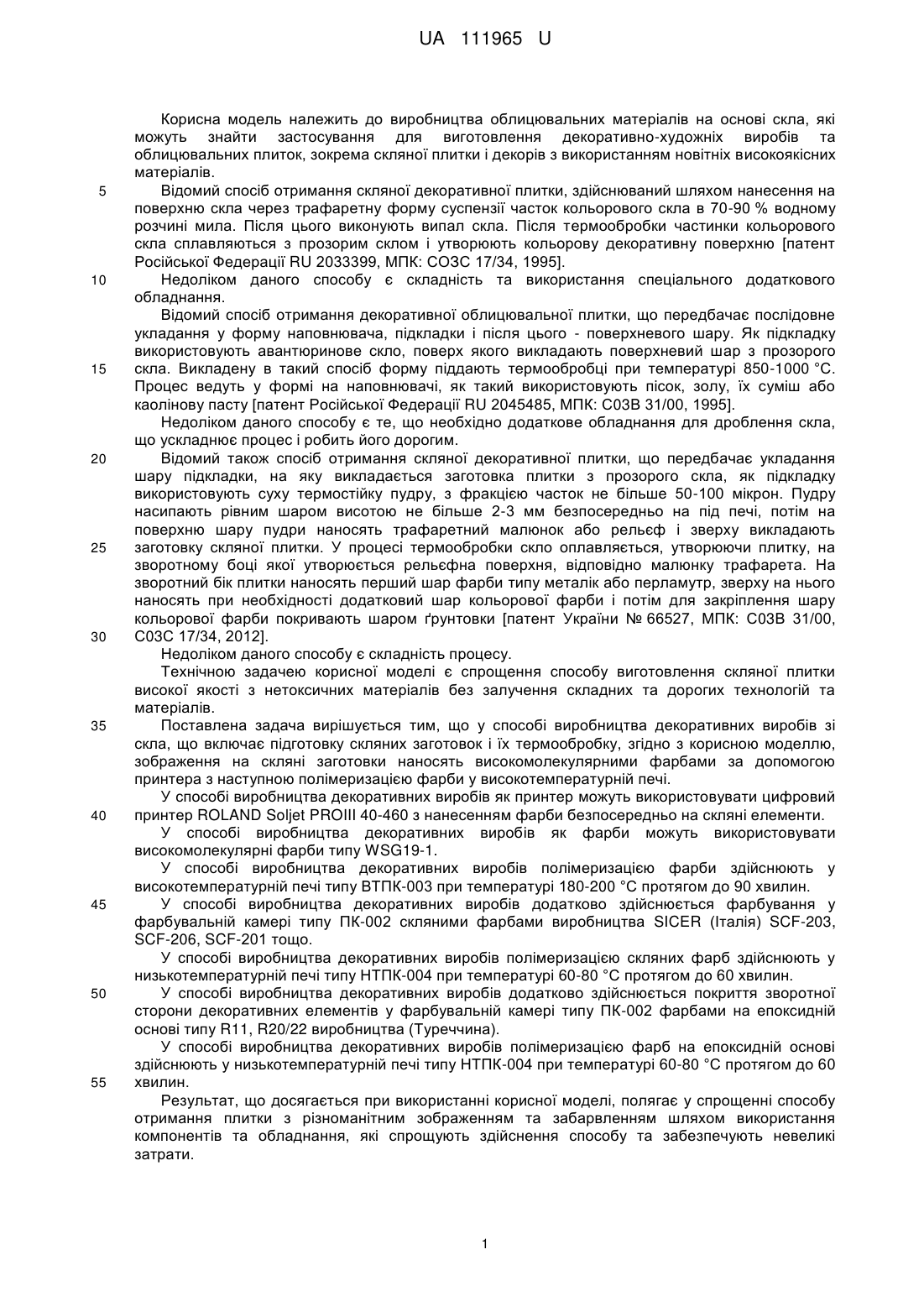

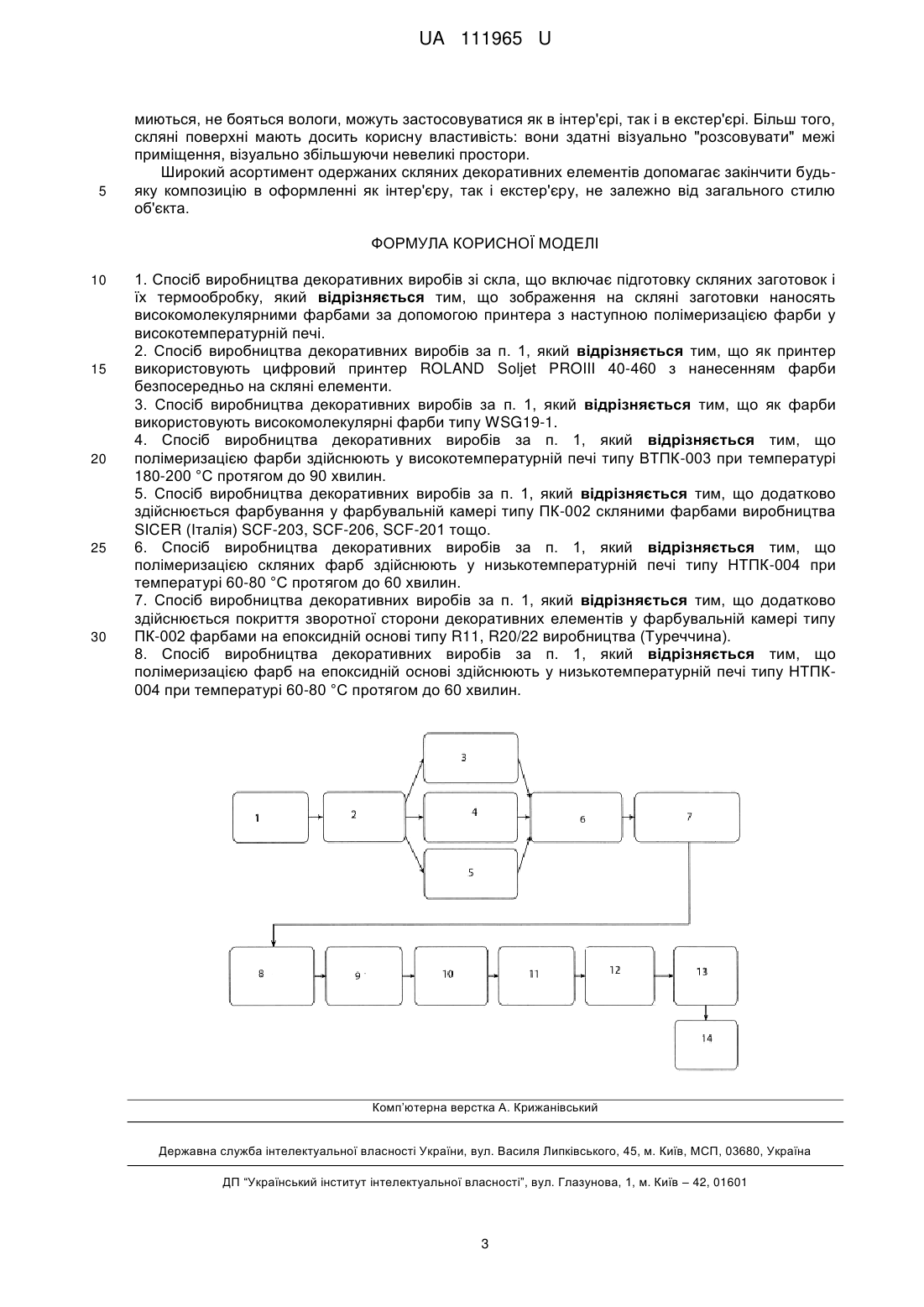

Реферат: Спосіб виробництва декоративних виробів зі скла включає підготовку скляних заготовок і їх термообробку. Зображення на скляні заготовки наносять високомолекулярними фарбами за допомогою принтера з наступною полімеризацією фарби у високотемпературній печі. UA 111965 U (54) СПОСІБ ВИРОБНИЦТВА ДЕКОРАТИВНИХ ВИРОБІВ ЗІ СКЛА UA 111965 U UA 111965 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва облицювальних матеріалів на основі скла, які можуть знайти застосування для виготовлення декоративно-художніх виробів та облицювальних плиток, зокрема скляної плитки і декорів з використанням новітніх високоякісних матеріалів. Відомий спосіб отримання скляної декоративної плитки, здійснюваний шляхом нанесення на поверхню скла через трафаретну форму суспензії часток кольорового скла в 70-90 % водному розчині мила. Після цього виконують випал скла. Після термообробки частинки кольорового скла сплавляються з прозорим склом і утворюють кольорову декоративну поверхню [патент Російської Федерації RU 2033399, МПК: СОЗС 17/34, 1995]. Недоліком даного способу є складність та використання спеціального додаткового обладнання. Відомий спосіб отримання декоративної облицювальної плитки, що передбачає послідовне укладання у форму наповнювача, підкладки і після цього - поверхневого шару. Як підкладку використовують авантюринове скло, поверх якого викладають поверхневий шар з прозорого скла. Викладену в такий спосіб форму піддають термообробці при температурі 850-1000 °C. Процес ведуть у формі на наповнювачі, як такий використовують пісок, золу, їх суміш або каолінову пасту [патент Російської Федерації RU 2045485, МПК: С03В 31/00, 1995]. Недоліком даного способу є те, що необхідно додаткове обладнання для дроблення скла, що ускладнює процес і робить його дорогим. Відомий також спосіб отримання скляної декоративної плитки, що передбачає укладання шару підкладки, на яку викладається заготовка плитки з прозорого скла, як підкладку використовують суху термостійку пудру, з фракцією часток не більше 50-100 мікрон. Пудру насипають рівним шаром висотою не більше 2-3 мм безпосередньо на під печі, потім на поверхню шару пудри наносять трафаретний малюнок або рельєф і зверху викладають заготовку скляної плитки. У процесі термообробки скло оплавляється, утворюючи плитку, на зворотному боці якої утворюється рельєфна поверхня, відповідно малюнку трафарета. На зворотний бік плитки наносять перший шар фарби типу металік або перламутр, зверху на нього наносять при необхідності додатковий шар кольорової фарби і потім для закріплення шару кольорової фарби покривають шаром ґрунтовки [патент України № 66527, МПК: С03В 31/00, С03С 17/34, 2012]. Недоліком даного способу є складність процесу. Технічною задачею корисної моделі є спрощення способу виготовлення скляної плитки високої якості з нетоксичних матеріалів без залучення складних та дорогих технологій та матеріалів. Поставлена задача вирішується тим, що у способі виробництва декоративних виробів зі скла, що включає підготовку скляних заготовок і їх термообробку, згідно з корисною моделлю, зображення на скляні заготовки наносять високомолекулярними фарбами за допомогою принтера з наступною полімеризацією фарби у високотемпературній печі. У способі виробництва декоративних виробів як принтер можуть використовувати цифровий принтер ROLAND Soljet PROIII 40-460 з нанесенням фарби безпосередньо на скляні елементи. У способі виробництва декоративних виробів як фарби можуть використовувати високомолекулярні фарби типу WSG19-1. У способі виробництва декоративних виробів полімеризацією фарби здійснюють у високотемпературній печі типу ВТПК-003 при температурі 180-200 °C протягом до 90 хвилин. У способі виробництва декоративних виробів додатково здійснюється фарбування у фарбувальній камері типу ПК-002 скляними фарбами виробництва SICER (Італія) SCF-203, SCF-206, SCF-201 тощо. У способі виробництва декоративних виробів полімеризацією скляних фарб здійснюють у низькотемпературній печі типу НТПК-004 при температурі 60-80 °C протягом до 60 хвилин. У способі виробництва декоративних виробів додатково здійснюється покриття зворотної сторони декоративних елементів у фарбувальній камері типу ПК-002 фарбами на епоксидній основі типу R11, R20/22 виробництва (Туреччина). У способі виробництва декоративних виробів полімеризацією фарб на епоксидній основі здійснюють у низькотемпературній печі типу НТПК-004 при температурі 60-80 °C протягом до 60 хвилин. Результат, що досягається при використанні корисної моделі, полягає у спрощенні способу отримання плитки з різноманітним зображенням та забарвленням шляхом використання компонентів та обладнання, які спрощують здійснення способу та забезпечують невеликі затрати. 1 UA 111965 U 5 10 15 20 25 30 Корисна модель пояснюється блок-схемою технологічного процесу виробництва декоративних виробів із скла (креслення). Спосіб за даною корисною моделлю здійснюється наступним чином. Спосіб виробництва декоративних виробів зі скла, що включає наступні технологічні операції: - одержання і перевірка якості скломатеріалу, що поставляється, у блоці 1 технологічної лінії; - різка скла до необхідних розмірів скляних заготовок у блоці 2 технологічної лінії; - нарізані скляні заготовки обпікаються у високотемпературній печі типу ППВ-001 при температурі 800-850 °C для оплавлення країв виробів (блок 3 технологічної лінії). Скляні заготовки великих розмірів типу "панно", "кухонний фартух" нарізаються і оплавляться у печі ф'юзинговій типу ПФ-002 при температурі 800-810 °C виробів (блок 4 технологічної лінії). Після випалу заготовки декоративних елементі у блоці 5 технологічної лінії поліруються, шліфуються, свердляться на станках типу SULAKDDN 03 UNI, VTS-03 F. Після випалу скляні заготовки декоративних елементів готові до фарбування спеціальними фарбами: - зображення на скляні заготовки наносять високомолекулярними фарбами типу WSG19-1 з нанесенням фарби безпосередньо на скляні елементи за допомогою цифрового принтера типу ROLAND Soljet PROIII 40-460 у блоці 6 технологічної лінії з наступною полімеризацією фарби у високотемпературній печі типу ВТПК-003 при температурі 180-200 °C протягом до 90 хвилин у блоці 7 технологічної лінії; - додатково здійснюється фарбування у фарбувальні камері 8 типу ПК-002 скляними фарбами виробництва SICER (Італія) SCF-203, SCF-206, SCF-201 тощо; - здійснюють полімеризацією скляних фарб у низькотемпературній печі 9 типу НТПК -004 при температурі 60-80 °C протягом до 60 хвилин; - додатково здійснюється покриття зворотної сторони декоративних елементів у фарбувальній камері 10 типу ПК-002 фарбами на епоксидній основі типу R11, R20/22 виробництва (Туреччина) з наступною полімеризацією цієї фарби у низькотемпературній печі 11 типу НТПК-004 при температурі 60-80 °C протягом до 60 хвилин; - після цього у боках 12, 13 і 14 технологічної лінії здійснюється перевірка якості, розмірів, чистка після фарбування та пакування для транспортування, а також здійснюється перевірка ваги, кількості, якості пакування і відправка споживачу. Одержані декоративні вироби повинні відповідати загальним вимогам: Таблиця №π/π 1 2 3 4 5 35 40 45 50 Найменування показників Щільність Твердість за шкалою Мооса Теплопровідність Теплове розширення Термостійкість листове/ загартоване Фактичні дані 3 2500-2700 кг/м 6-7 0, 0023 кал/см-с-град -7 88 × 10 60 °C/120 °C А також відповідати наступним технічним вимогам: 1.1. Граничні відхилення від номінальних довжини і ширини ±1,5 мм. 1.2. Граничні відхилення товщини - не більше ±0,7 мм. 1.3. Різниця між найбільшим і найменшим розміром виробів в одній партії за довжиною і шириною не повинна бути більш 2,0 мм. 1.4. Відхилення від площинності - не більше 0,5 %. 1.5. Кромки виробів повинні бути оплавлені або притуплені і відшліфовані. 1.6. Тріщини, грубі подряпини, відколи, щербини на кромках і пошкодження кутів не допускаються. 1.7. На виробах не допускаються видимі з відстані менше 1 м галявини, плями, нерівномірність забарвлення або друку, зміщення і розрив декору, засміченості, виплавки, бульбашки, прищі, нечіткість малюнка. 1.8. Сумарне число дефектів, перерахованих в 1.7, на одному виробі в будь-якій комбінації не повинно бути більше трьох. 1.9. Колір - у відповідності зразкам - еталонам. Допускається незначне відхилення колірного тону в партіях, видиме з відстані менше 1 м при однаковій освітленості і куті спостереження. Одержані за даною корисною моделлю скляні декоративні елементи - сучасна альтернатива традиційним керамічним. Скляні декоративні елементи чудово виглядають і при цьому вони гігієнічні, міцні і зручні в догляді. Декоративні елементи зі скла стійкі до термічних впливів, легко 2 UA 111965 U 5 миються, не бояться вологи, можуть застосовуватися як в інтер'єрі, так і в екстер'єрі. Більш того, скляні поверхні мають досить корисну властивість: вони здатні візуально "розсовувати" межі приміщення, візуально збільшуючи невеликі простори. Широкий асортимент одержаних скляних декоративних елементів допомагає закінчити будьяку композицію в оформленні як інтер'єру, так і екстер'єру, не залежно від загального стилю об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Спосіб виробництва декоративних виробів зі скла, що включає підготовку скляних заготовок і їх термообробку, який відрізняється тим, що зображення на скляні заготовки наносять високомолекулярними фарбами за допомогою принтера з наступною полімеризацією фарби у високотемпературній печі. 2. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що як принтер використовують цифровий принтер ROLAND Soljet PROIII 40-460 з нанесенням фарби безпосередньо на скляні елементи. 3. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що як фарби використовують високомолекулярні фарби типу WSG19-1. 4. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що полімеризацією фарби здійснюють у високотемпературній печі типу ВТПК-003 при температурі 180-200 °С протягом до 90 хвилин. 5. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що додатково здійснюється фарбування у фарбувальній камері типу ПК-002 скляними фарбами виробництва SICER (Італія) SCF-203, SCF-206, SCF-201 тощо. 6. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що полімеризацією скляних фарб здійснюють у низькотемпературній печі типу НТПК-004 при температурі 60-80 °С протягом до 60 хвилин. 7. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що додатково здійснюється покриття зворотної сторони декоративних елементів у фарбувальній камері типу ПК-002 фарбами на епоксидній основі типу R11, R20/22 виробництва (Туреччина). 8. Спосіб виробництва декоративних виробів за п. 1, який відрізняється тим, що полімеризацією фарб на епоксидній основі здійснюють у низькотемпературній печі типу НТПК004 при температурі 60-80 °С протягом до 60 хвилин. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
