C03B 32/00 — Наступна термообробка скляних виробів, не віднесена до груп

Номер патенту: 10072

Опубліковано: 15.11.2005

Автори: Ткаченко Олена Миколаївна, Гомозова Валентина Григорівна, Воронцов Павло Миколайович, Борулько Віктор Іванович

МПК: C03B 32/00

Мітки: гнутих, одержання, загартованих, скла, спосіб, виробів, безпечних

Формула / Реферат:

Спосіб отримання гнутих загартованих безпечних виробів шляхом послідовного виконання технологічних операцій попереднього нагріву заготівки скла в спеціальних секціях з подальшим її згинанням та гартуванням, який відрізняється тим, що вихідну склозаготівку вигинають у контурній формі в окремих секціях печі двома засобами провисання - вільним з підігрівом верхнім й нижнім ІЧ-випромінюванням при

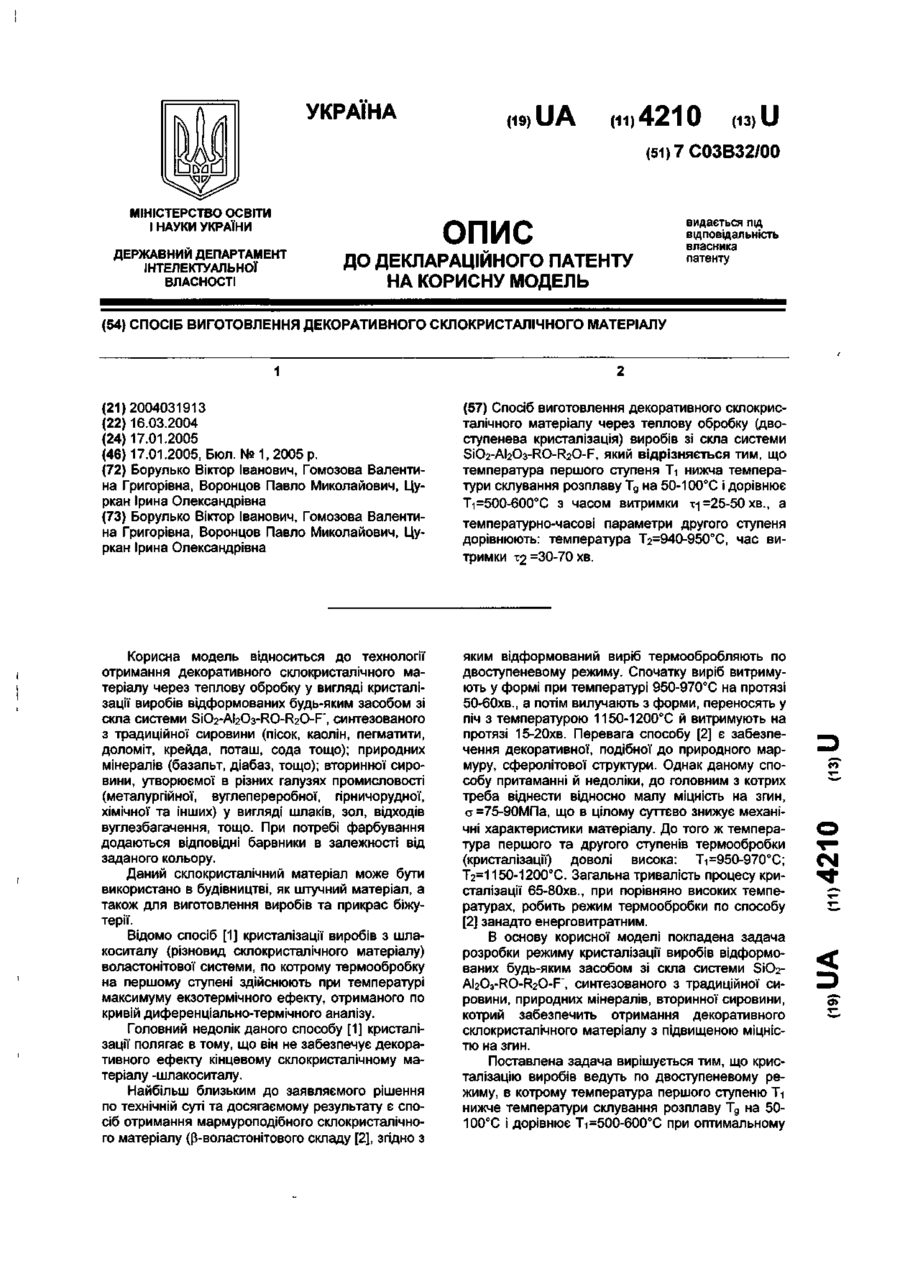

Номер патенту: 4210

Опубліковано: 17.01.2005

Автори: Борулько Віктор Іванович, Гомозова Валентина Григорівна, Воронцов Павло Миколайович, Цуркан Ірина Олександрівна

МПК: C03B 32/00

Мітки: декоративного, матеріалу, склокристалічного, виготовлення, спосіб

Формула / Реферат:

Спосіб виготовлення декоративного склокристалічного матеріалу через теплову обробку (двоступенева кристалізація) виробів зі скла системи SiO2 - Аl2O3 - RO - R2O - F, який відрізняється тим, що температура першого ступеня Т1 нижча температури склування розплаву Тg на 50-100°С і дорівнює Т1 = 500-600°С з часом витримки  = 25-50 хв., а температурно-часові параметри другого...

Номер патенту: 68469

Опубліковано: 16.08.2004

Автор: Асанов Виктор Миколайович

МПК: C03C 10/00, C04B 35/14, C03B 32/00 ...

Мітки: виробництва, облицювального, спосіб, матеріалу

Формула / Реферат:

Спосіб виробництва облицювального матеріалу, при якому нагрівають сировину, що містить двооксид кремнію з додатками фарбників і ініціаторів кристалізації, піддають її термообробці, при якій відбувається кристалізація, після чого охолоджують, який відрізняється тим, що сировину готують змішуванням грануляту скляного у кількості 50-60 мас. %, дробленого склобою у кількості 25-35 мас. %, кварцового піску у кількості 12-17 мас. %, причому розмір...

Номер патенту: 40748

Опубліковано: 15.08.2001

Автори: Колбунов Вадим Родиславович, Черненко Іван Михайлович, Івон Олександр Іванович

МПК: C03B 32/00, C04B 35/495, H01B 3/12 ...

Мітки: ванадію, спосіб, одержання, діоксиду, основі, кераміки, напівпровідникової

Формула / Реферат:

Спосіб одержання напівпровідникової кераміки на основі діоксиду ванадію, який включає змішування основної компоненти та склоутворюючого додатку у ваговому співвідношенні від 95:5 до 70:30 відповідно, пресування суміші, спікання її при температурі 800-1100°С в інертному газовому середовищі протягом 10-30 хвилин, який відрізняється тим, що як основну компоненту використовують стехіометричний діоксид ванадію, а як склоутворюючий додаток -...
