Індентор для визначення ударної мікротвердості металів та їх сплавів по котречку

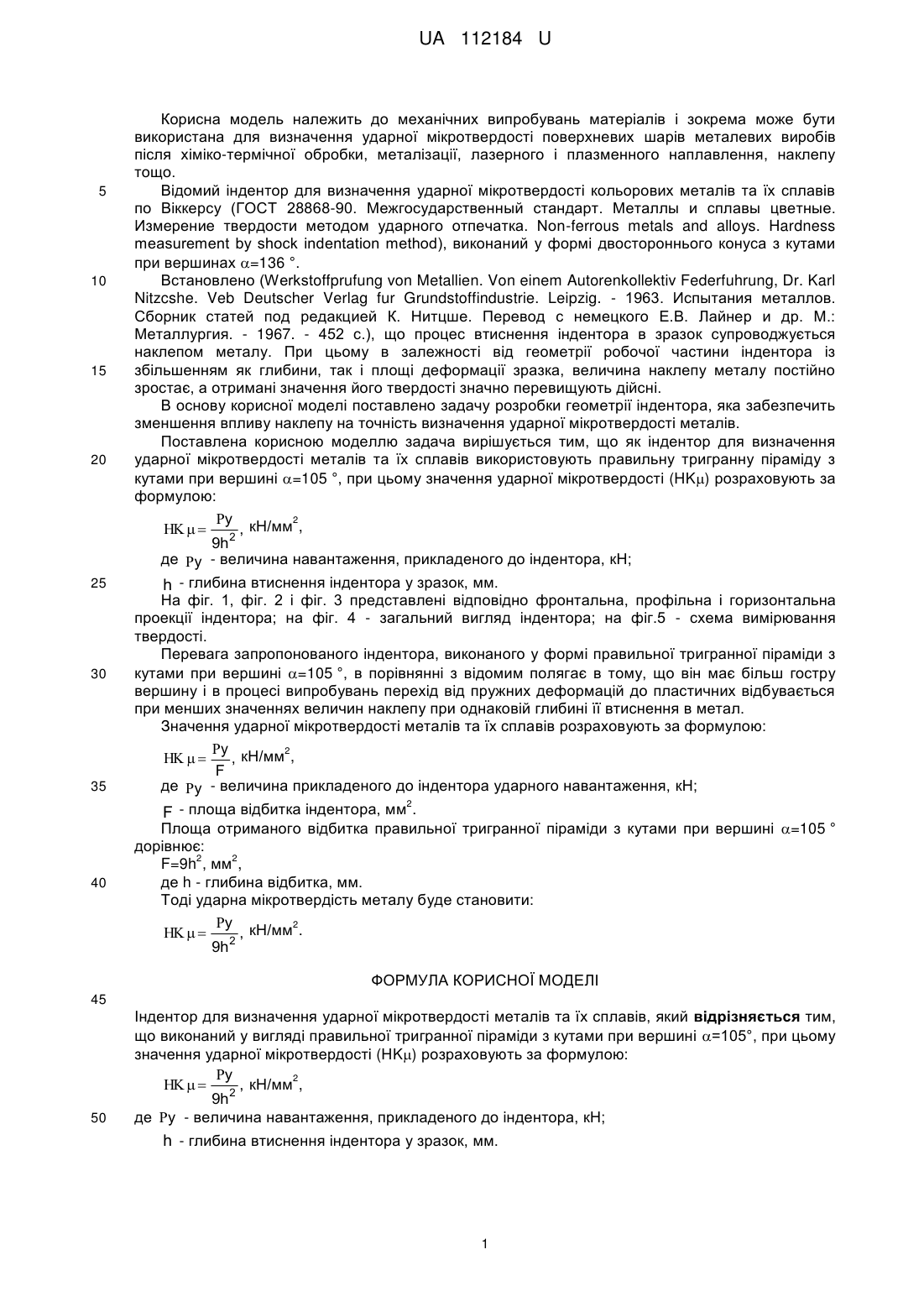

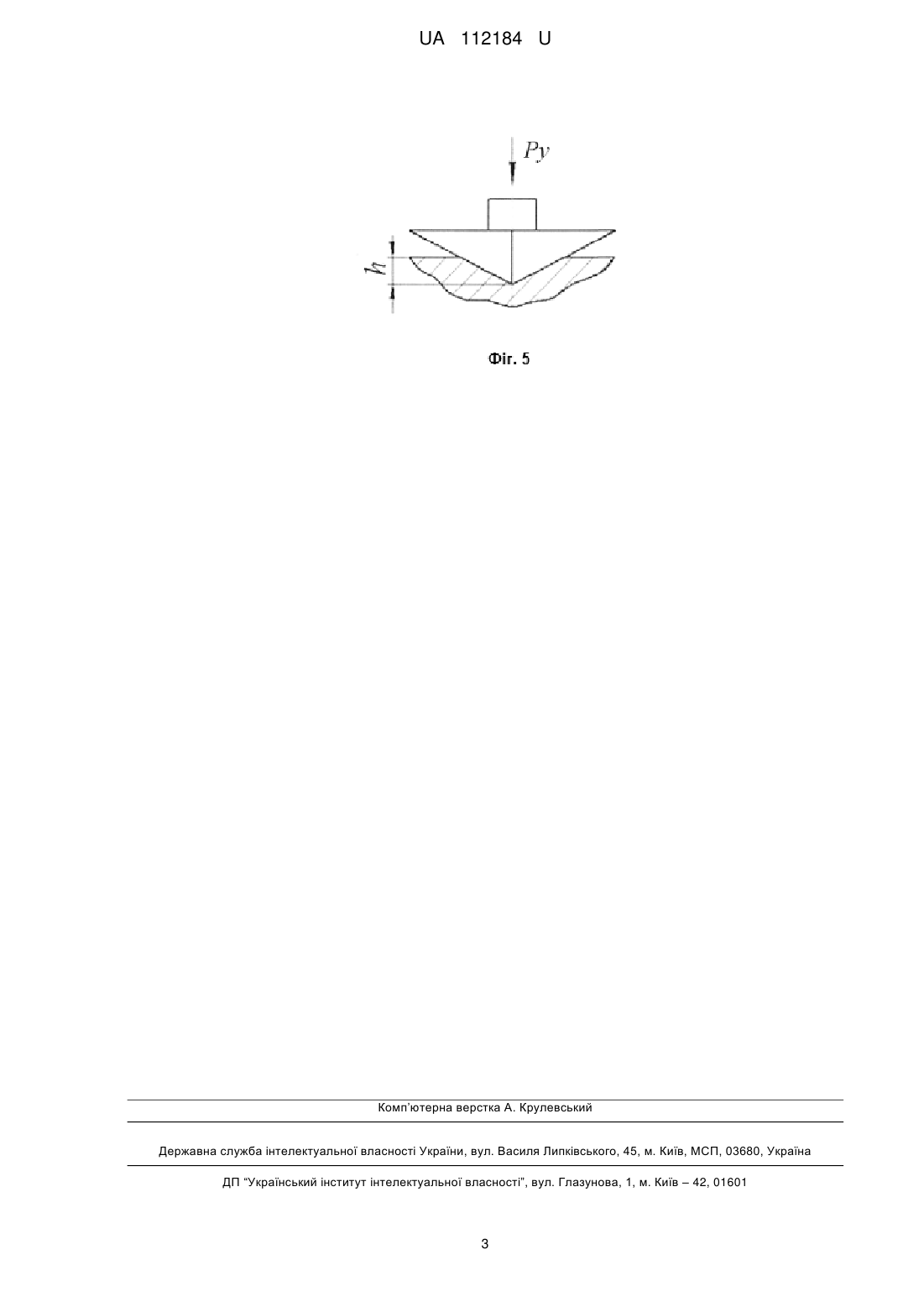

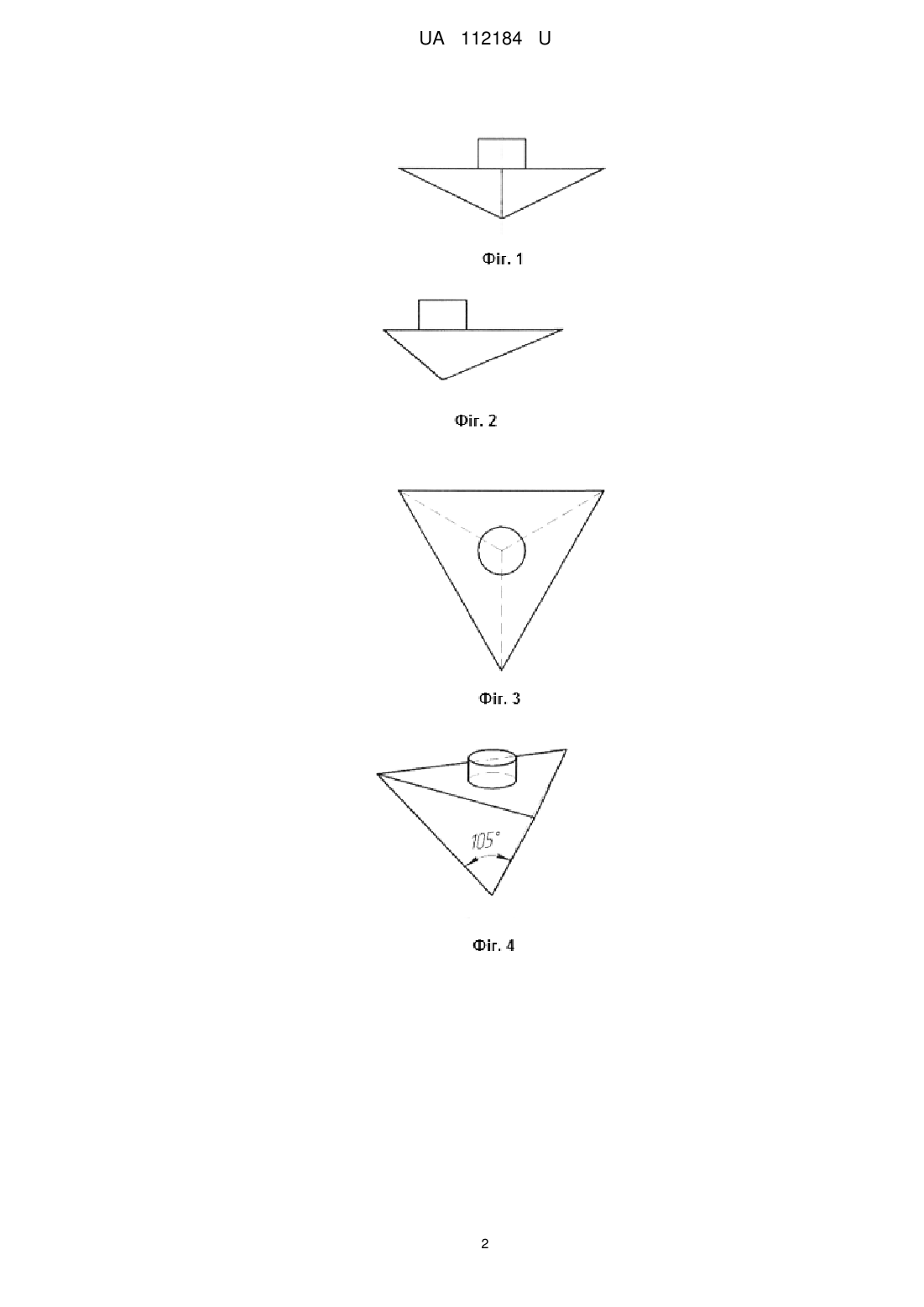

Реферат: UA 112184 U UA 112184 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань матеріалів і зокрема може бути використана для визначення ударної мікротвердості поверхневих шарів металевих виробів після хіміко-термічної обробки, металізації, лазерного і плазменного наплавлення, наклепу тощо. Відомий індентор для визначення ударної мікротвердості кольорових металів та їх сплавів по Віккерсу (ГОСТ 28868-90. Межгосударственный стандарт. Металлы и сплавы цветные. Измерение твердости методом ударного отпечатка. Non-ferrous metals and alloys. Hardness measurement by shock indentation method), виконаний у формі двостороннього конуса з кутами при вершинах =136 °. Встановлено (Werkstoffprufung von Metallien. Von einem Autorenkollektiv Federfuhrung, Dr. Karl Nitzcshe. Veb Deutscher Verlag fur Grundstoffindustrie. Leipzig. - 1963. Испытания металлов. Сборник статей под редакцией К. Нитцше. Перевод с немецкого Е.В. Лайнер и др. М.: Металлургия. - 1967. - 452 с.), що процес втиснення індентора в зразок супроводжується наклепом металу. При цьому в залежності від геометрії робочої частини індентора із збільшенням як глибини, так і площі деформації зразка, величина наклепу металу постійно зростає, а отримані значення його твердості значно перевищують дійсні. В основу корисної моделі поставлено задачу розробки геометрії індентора, яка забезпечить зменшення впливу наклепу на точність визначення ударної мікротвердості металів. Поставлена корисною моделлю задача вирішується тим, що як індентор для визначення ударної мікротвердості металів та їх сплавів використовують правильну тригранну піраміду з кутами при вершині =105 °, при цьому значення ударної мікротвердості (HK) розраховують за формулою: 2 y    2 , кН/мм , 9h де y - величина навантаження, прикладеного до індентора, кН; h - глибина втиснення індентора у зразок, мм. На фіг. 1, фіг. 2 і фіг. 3 представлені відповідно фронтальна, профільна і горизонтальна проекції індентора; на фіг. 4 - загальний вигляд індентора; на фіг.5 - схема вимірювання твердості. Перевага запропонованого індентора, виконаного у формі правильної тригранної піраміди з кутами при вершині =105 °, в порівнянні з відомим полягає в тому, що він має більш гостру вершину і в процесі випробувань перехід від пружних деформацій до пластичних відбувається при менших значеннях величин наклепу при однаковій глибині її втиснення в метал. Значення ударної мікротвердості металів та їх сплавів розраховують за формулою: 2 y    , кН/мм , F де y - величина прикладеного до індентора ударного навантаження, кН; 2 F - площа відбитка індентора, мм . Площа отриманого відбитка правильної тригранної піраміди з кутами при вершині =105 ° дорівнює: 2 2 F=9h , мм , де h - глибина відбитка, мм. Тоді ударна мікротвердість металу буде становити: 2 y    2 , кН/мм . 9h ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Індентор для визначення ударної мікротвердості металів та їх сплавів, який відрізняється тим, що виконаний у вигляді правильної тригранної піраміди з кутами при вершині =105°, при цьому значення ударної мікротвердості (HK) розраховують за формулою: y 2    2 , кН/мм , 9h де y - величина навантаження, прикладеного до індентора, кН; h - глибина втиснення індентора у зразок, мм. 1 UA 112184 U 2 UA 112184 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
