Спосіб визначення ударної мікротвердості кольорових металів та їх сплавів за котречком

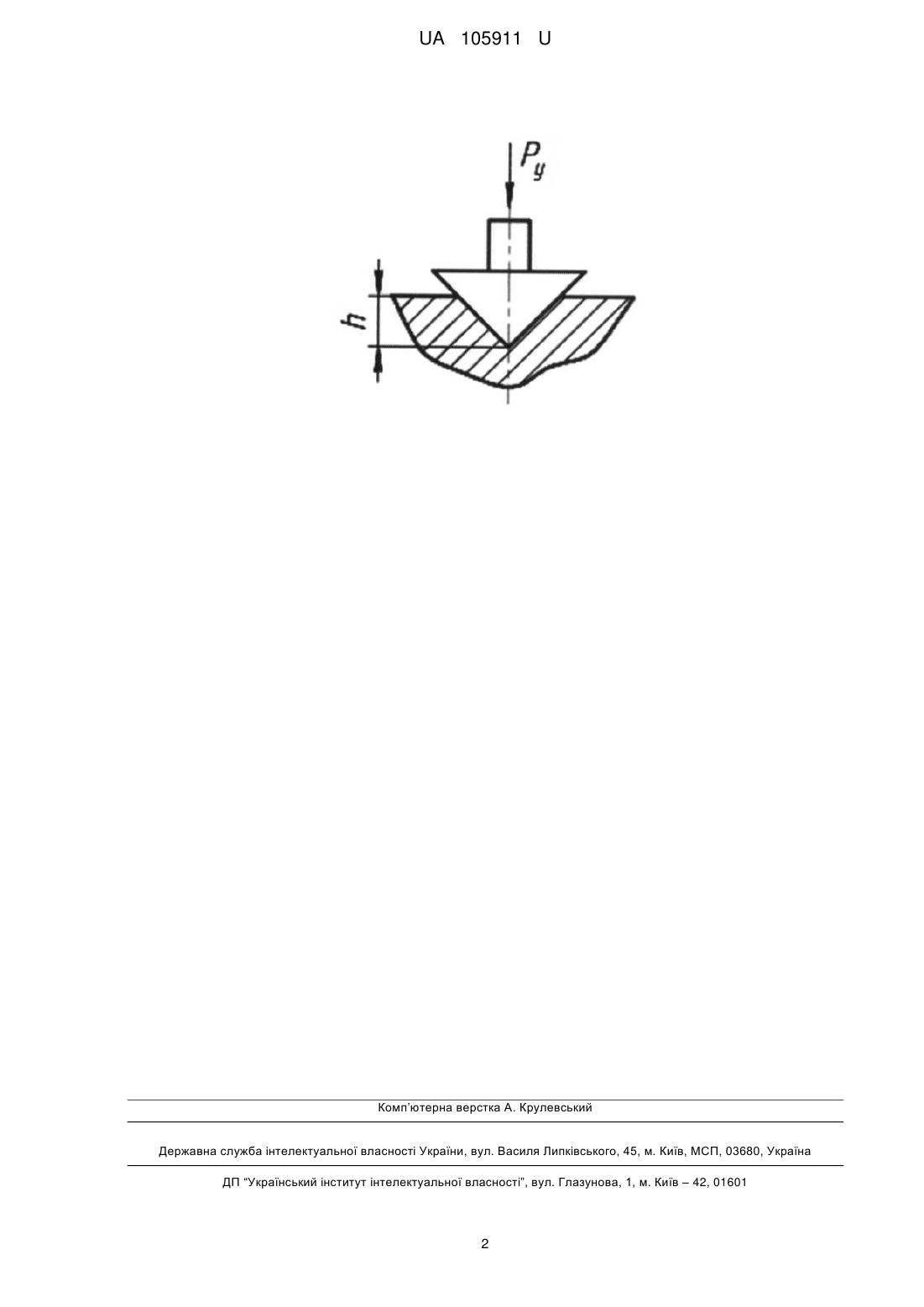

Реферат: UA 105911 U UA 105911 U 5 10 15 20 Корисна модель належить до механічних випробувань матеріалів, зокрема до визначення ударної мікротвердості кольорових металів та їх сплавів. Відомий метод визначення ударної твердості кольорових металів та їх сплавів по Віккерсу (ГОСТ 28868-90. Межгосударственный стандарт. Металлы и сплавы цветные. Измерение твердости методом ударного отпечатка. Non-ferrous metals and alloys. Hardness measurement by shock indentation method), взятий за прототип, згідно якого в якості індентора використовують двосторонній конус з кутами при вершинах 136°. Встановлено, що втиснення індентора в метал супроводжується його наклепом (Werkstoffprufung von Metallien. Von einem Autorenkollektiv Federfuhrung, Dr. Karl Nitzcshe. Veb Deutscher Verlag fur Grundstoffindustrie. Leipzig. 1963. Испытания металлов. Сборник статей под. редакцией К. Нитцше. Перевод с немецкого Е.В.Лайнер и др. М.: Металлургия, 1967, - 452 с.), внаслідок чого опір проникненню індентора в зразок постійно зростає. При цьому, в залежності від геометрії робочої частини індентора, із збільшенням як глибини, так і площі деформації, величина наклепу постійно зростає, а отримані значення твердості металу значно перевищують дійсні. В основу корисної моделі поставлено задачу зменшення впливу наклепу на точність визначення ударної мікротвердості кольорових металів та їх сплавів за рахунок розробки конструкції індентора. Поставлена корисною моделлю задача вирішується тим, що у способі визначення ударної мікротвердості кольорових металів та їх сплавів, що включає утиснення у поверхню досліджуваного зразка під дією короткочасного ударного навантаження індентора, згідно з корисною моделлю, що як індентор використовують прямий круговий конус з кутом при вершині =90°, при цьому значення ударної мікротвердості (HK  ) визначають за формулою: HK   0,225 25 Py 2 , кH / мм2 , де Py - короткочасне ударне навантаження (кН), a h - глибина h утиснення індентора у поверхню досліджуваного виробу (мм). На кресленні представлена схема випробування ударної мікротвердості виробу. Метод розрахунку ударної мікротвердості кольорових металів та їх сплавів (HK  ) заснований на вимірюванні площі відбитка (F) отриманого від утиснення під певним короткочасним ударним навантаженням (Py ) з кутом при вершині =90° у виріб. 30 Значення ударної мікротвердості (HK  ) визначають відношенням величини короткочасного ударного навантаження (Py ) до площі відбитку (F) конуса: HK   0,225 Площу отриманого відбитка конуса розраховують за формулою: F  2  h2  4,44h2 , мм2 , 35 Py h 2 , кH / мм2 . де h - глибина утиснення конуса у досліджуваний виріб, мм. Тоді ударна мікротвердість (HK  ) виробу дорівнює: HK   0,225 Py 2 2 , кН/мм . h Запропонований метод визначення ударної мікротвердості кольорових металів і сплавів є більш точним в порівнянні з відомим методом Віккерса. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення ударної мікротвердості кольорових металів та їх сплавів, що включає утиснення у поверхню досліджуваного виробу під дією короткочасного ударного навантаження індертора, який відрізняється тим, що як індентор використовують прямий круговий конус з кутом при вершині =90°, при цьому значення ударної мікротвердості (HK  ) визначають за Py , кH / мм2 , де Py - короткочасне ударне навантаження (кН), a h h2 глибина утиснення індентора у поверхню досліджуваного виробу (мм). формулою: HK   0,225 1 UA 105911 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
