Рейковий костиль

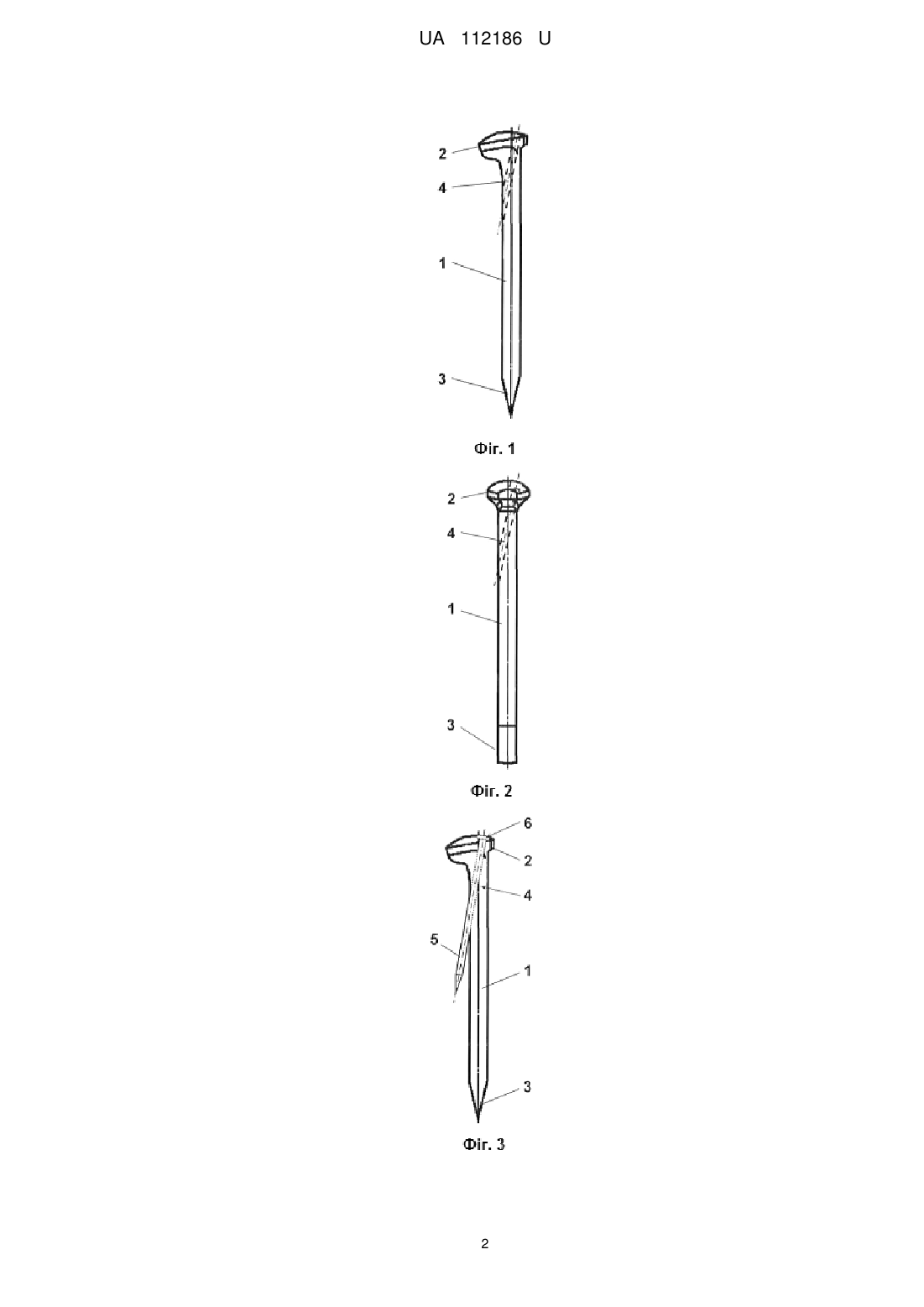

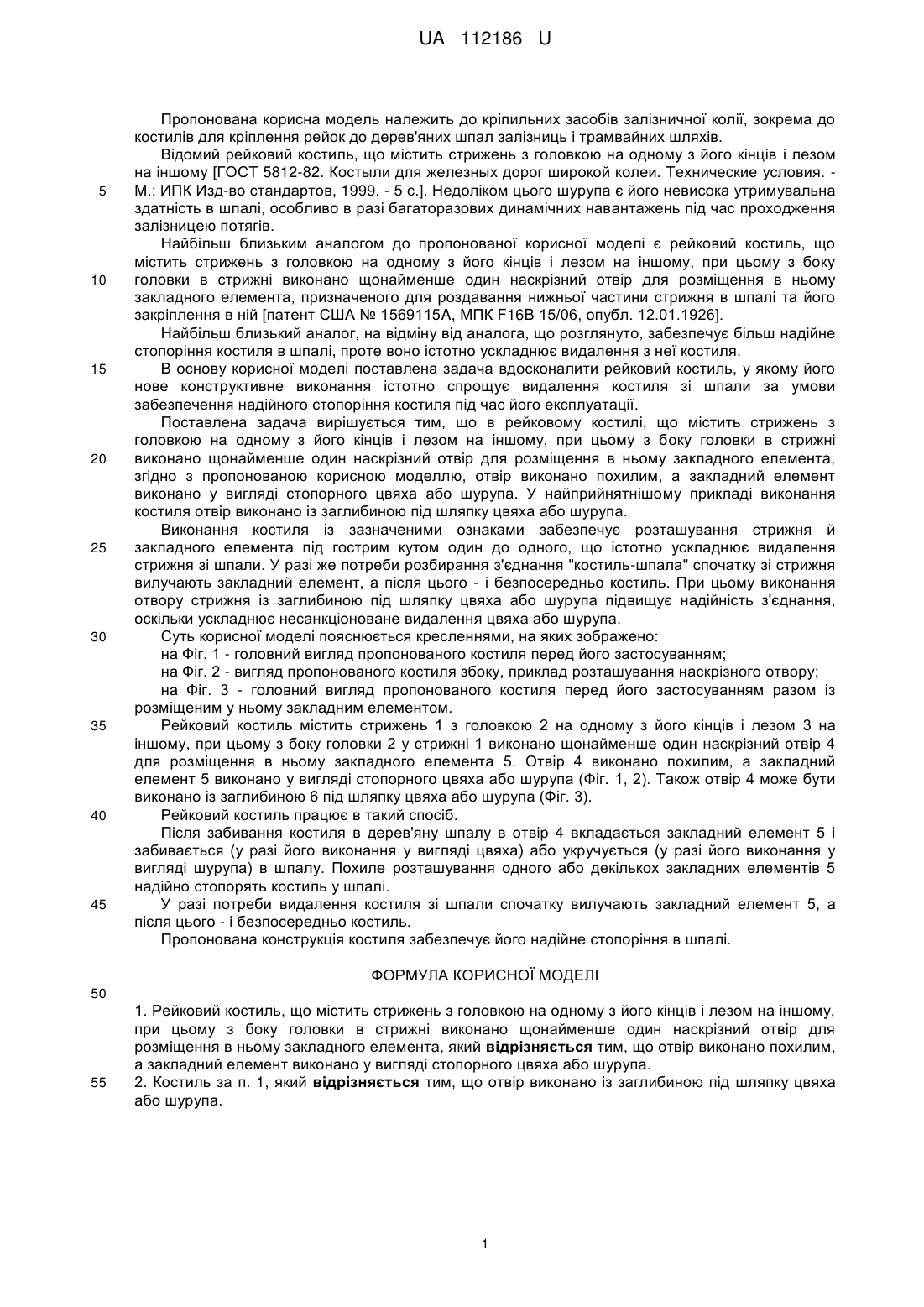

Реферат: UA 112186 U UA 112186 U 5 10 15 20 25 30 35 40 45 Пропонована корисна модель належить до кріпильних засобів залізничної колії, зокрема до костилів для кріплення рейок до дерев'яних шпал залізниць і трамвайних шляхів. Відомий рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому [ГОСТ 5812-82. Костыли для железных дорог широкой колеи. Технические условия. М.: ИПК Изд-во стандартов, 1999. - 5 с.]. Недоліком цього шурупа є його невисока утримувальна здатність в шпалі, особливо в разі багаторазових динамічних навантажень під час проходження залізницею потягів. Найбільш близьким аналогом до пропонованої корисної моделі є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, при цьому з боку головки в стрижні виконано щонайменше один наскрізний отвір для розміщення в ньому закладного елемента, призначеного для роздавання нижньої частини стрижня в шпалі та його закріплення в ній [патент США № 1569115A, MПК F16B 15/06, опубл. 12.01.1926]. Найбільш близький аналог, на відміну від аналога, що розглянуто, забезпечує більш надійне стопоріння костиля в шпалі, проте воно істотно ускладнює видалення з неї костиля. В основу корисної моделі поставлена задача вдосконалити рейковий костиль, у якому його нове конструктивне виконання істотно спрощує видалення костиля зі шпали за умови забезпечення надійного стопоріння костиля під час його експлуатації. Поставлена задача вирішується тим, що в рейковому костилі, що містить стрижень з головкою на одному з його кінців і лезом на іншому, при цьому з боку головки в стрижні виконано щонайменше один наскрізний отвір для розміщення в ньому закладного елемента, згідно з пропонованою корисною моделлю, отвір виконано похилим, а закладний елемент виконано у вигляді стопорного цвяха або шурупа. У найприйнятнішому прикладі виконання костиля отвір виконано із заглибиною під шляпку цвяха або шурупа. Виконання костиля із зазначеними ознаками забезпечує розташування стрижня й закладного елемента під гострим кутом один до одного, що істотно ускладнює видалення стрижня зі шпали. У разі же потреби розбирання з'єднання "костиль-шпала" спочатку зі стрижня вилучають закладний елемент, а після цього - і безпосередньо костиль. При цьому виконання отвору стрижня із заглибиною під шляпку цвяха або шурупа підвищує надійність з'єднання, оскільки ускладнює несанкціоноване видалення цвяха або шурупа. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - головний вигляд пропонованого костиля перед його застосуванням; на Фіг. 2 - вигляд пропонованого костиля збоку, приклад розташування наскрізного отвору; на Фіг. 3 - головний вигляд пропонованого костиля перед його застосуванням разом із розміщеним у ньому закладним елементом. Рейковий костиль містить стрижень 1 з головкою 2 на одному з його кінців і лезом 3 на іншому, при цьому з боку головки 2 у стрижні 1 виконано щонайменше один наскрізний отвір 4 для розміщення в ньому закладного елемента 5. Отвір 4 виконано похилим, а закладний елемент 5 виконано у вигляді стопорного цвяха або шурупа (Фіг. 1, 2). Також отвір 4 може бути виконано із заглибиною 6 під шляпку цвяха або шурупа (Фіг. 3). Рейковий костиль працює в такий спосіб. Після забивання костиля в дерев'яну шпалу в отвір 4 вкладається закладний елемент 5 і забивається (у разі його виконання у вигляді цвяха) або укручується (у разі його виконання у вигляді шурупа) в шпалу. Похиле розташування одного або декількох закладних елементів 5 надійно стопорять костиль у шпалі. У разі потреби видалення костиля зі шпали спочатку вилучають закладний елемент 5, а після цього - і безпосередньо костиль. Пропонована конструкція костиля забезпечує його надійне стопоріння в шпалі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, при цьому з боку головки в стрижні виконано щонайменше один наскрізний отвір для розміщення в ньому закладного елемента, який відрізняється тим, що отвір виконано похилим, а закладний елемент виконано у вигляді стопорного цвяха або шурупа. 2. Костиль за п. 1, який відрізняється тим, що отвір виконано із заглибиною під шляпку цвяха або шурупа. 1 UA 112186 U 2 UA 112186 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
