Композиція будівельного призначення проникної дії

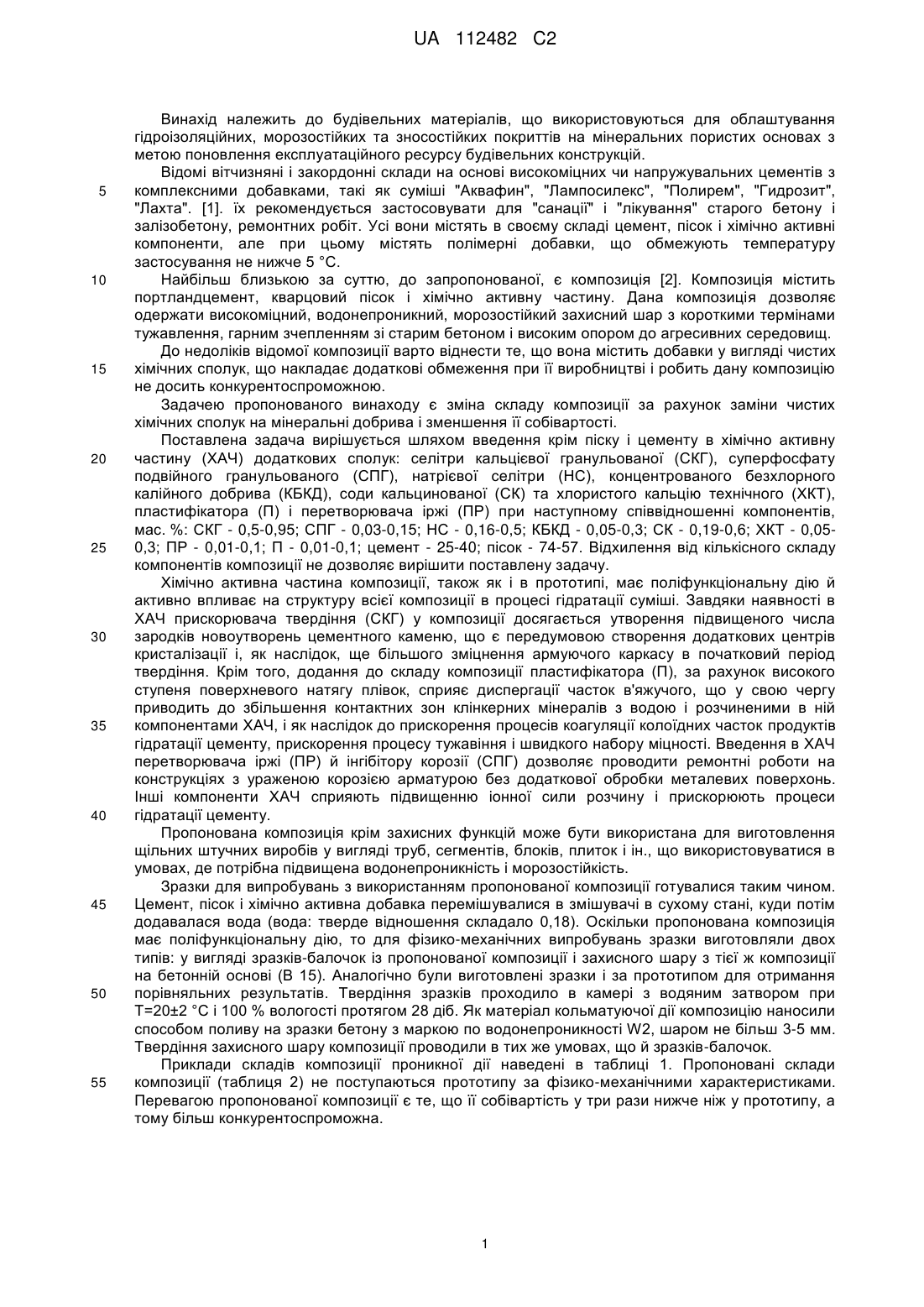

Реферат: Винахід належить до будівельних матеріалів і може використовуватися для ремонтних робіт з метою подовження експлуатаційного ресурсу бетонних, залізобетонних і кам'яних конструкцій. Композиція будівельного призначення проникної дії містить цемент, пісок, пластифікатор, перетворювач іржі, селітру кальцієву гранульовану, суперфосфат подвійний гранульований, натрієву селітру, концентроване безхлорне калійне добриво, соду кальциновану, хлористий кальцій технічний при встановленому співвідношенні компонентів. Композиція має високі експлуатаційні характеристики, може бути використана для виготовлення щільних штучних виробів з високими показниками морозостійкості, водонепроникності, міцності. UA 112482 C2 (12) UA 112482 C2 UA 112482 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до будівельних матеріалів, що використовуються для облаштування гідроізоляційних, морозостійких та зносостійких покриттів на мінеральних пористих основах з метою поновлення експлуатаційного ресурсу будівельних конструкцій. Відомі вітчизняні і закордонні склади на основі високоміцних чи напружувальних цементів з комплексними добавками, такі як суміші "Аквафин", "Лампосилекс", "Полирем", "Гидрозит", "Лахта". [1]. їх рекомендується застосовувати для "санації" і "лікування" старого бетону і залізобетону, ремонтних робіт. Усі вони містять в своєму складі цемент, пісок і хімічно активні компоненти, але при цьому містять полімерні добавки, що обмежують температуру застосування не нижче 5 °C. Найбільш близькою за суттю, до запропонованої, є композиція [2]. Композиція містить портландцемент, кварцовий пісок і хімічно активну частину. Дана композиція дозволяє одержати високоміцний, водонепроникний, морозостійкий захисний шар з короткими термінами тужавлення, гарним зчепленням зі старим бетоном і високим опором до агресивних середовищ. До недоліків відомої композиції варто віднести те, що вона містить добавки у вигляді чистих хімічних сполук, що накладає додаткові обмеження при її виробництві і робить дану композицію не досить конкурентоспроможною. Задачею пропонованого винаходу є зміна складу композиції за рахунок заміни чистих хімічних сполук на мінеральні добрива і зменшення її собівартості. Поставлена задача вирішується шляхом введення крім піску і цементу в хімічно активну частину (ХАЧ) додаткових сполук: селітри кальцієвої гранульованої (СКГ), суперфосфату подвійного гранульованого (СПГ), натрієвої селітри (НС), концентрованого безхлорного калійного добрива (КБКД), соди кальцинованої (СК) та хлористого кальцію технічного (ХКТ), пластифікатора (П) і перетворювача іржі (ПР) при наступному співвідношенні компонентів, мас. %: СКГ - 0,5-0,95; СПГ - 0,03-0,15; НС - 0,16-0,5; КБКД - 0,05-0,3; СК - 0,19-0,6; ХКТ - 0,050,3; ПР - 0,01-0,1; П - 0,01-0,1; цемент - 25-40; пісок - 74-57. Відхилення від кількісного складу компонентів композиції не дозволяє вирішити поставлену задачу. Хімічно активна частина композиції, також як і в прототипі, має поліфункціональну дію й активно впливає на структуру всієї композиції в процесі гідратації суміші. Завдяки наявності в ХАЧ прискорювача твердіння (СКГ) у композиції досягається утворення підвищеного числа зародків новоутворень цементного каменю, що є передумовою створення додаткових центрів кристалізації і, як наслідок, ще більшого зміцнення армуючого каркасу в початковий період твердіння. Крім того, додання до складу композиції пластифікатора (П), за рахунок високого ступеня поверхневого натягу плівок, сприяє диспергації часток в'яжучого, що у свою чергу приводить до збільшення контактних зон клінкерних мінералів з водою і розчиненими в ній компонентами ХАЧ, і як наслідок до прискорення процесів коагуляції колоїдних часток продуктів гідратації цементу, прискорення процесу тужавіння і швидкого набору міцності. Введення в ХАЧ перетворювача іржі (ПР) й інгібітору корозії (СПГ) дозволяє проводити ремонтні роботи на конструкціях з ураженою корозією арматурою без додаткової обробки металевих поверхонь. Інші компоненти ХАЧ сприяють підвищенню іонної сили розчину і прискорюють процеси гідратації цементу. Пропонована композиція крім захисних функцій може бути використана для виготовлення щільних штучних виробів у вигляді труб, сегментів, блоків, плиток і ін., що використовуватися в умовах, де потрібна підвищена водонепроникність і морозостійкість. Зразки для випробувань з використанням пропонованої композиції готувалися таким чином. Цемент, пісок і хімічно активна добавка перемішувалися в змішувачі в сухому стані, куди потім додавалася вода (вода: тверде відношення складало 0,18). Оскільки пропонована композиція має поліфункціональну дію, то для фізико-механічних випробувань зразки виготовляли двох типів: у вигляді зразків-балочок із пропонованої композиції і захисного шару з тієї ж композиції на бетонній основі (В 15). Аналогічно були виготовлені зразки і за прототипом для отримання порівняльних результатів. Твердіння зразків проходило в камері з водяним затвором при Т=20±2 °C і 100 % вологості протягом 28 діб. Як матеріал кольматуючої дії композицію наносили способом поливу на зразки бетону з маркою по водонепроникності W2, шаром не більш 3-5 мм. Твердіння захисного шару композиції проводили в тих же умовах, що й зразків-балочок. Приклади складів композиції проникної дії наведені в таблиці 1. Пропоновані склади композиції (таблиця 2) не поступаються прототипу за фізико-механічними характеристиками. Перевагою пропонованої композиції є те, що її собівартість у три рази нижче ніж у прототипу, а тому більш конкурентоспроможна. 1 UA 112482 C2 Таблиця 1 № п/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Найменування компонентів Цемент Кварцовий пісок Селітри кальцієвої гранульованої (СКГ) Суперфосфату подвійного гранульованого (СПГ) Натрієвої селітри (НС) Концентрованого безхлорного калійного добрива (КБКД) Соди кальцинованої (СК) Хлористого кальцію технічного (ХКТ Пластифікатора (П) Перетворювача іржі (ПР) Нітрат натрію КСНК Сульфат натрію Карбонат натрію Інгібітор корозії (ІК) 1 25 74 0,5 0,03 0,16 0,05 0,19 0,05 0,01 0,01 Склади, мас. % 2 3 Прототип 33 40 32,8 65 57 65,6 0,7 0,95 0,1 0,15 0,3 0,5 0,2 0,3 0,4 0,6 0,4 0,2 0,3 0,16 0,05 0,1 0,08 0,05 0,1 0,04 0,24 0,32 0,16 0,16 0,04 Таблиця 2 № п/п 1 2 3 4 5 6 7 8 9 10 11 5 Склади* 1 Найменування компонентів Строки тужавіння, час. хв., не більше: 45 початок 4 15 кінець 7 Водоутримуюча здатність, % 98,0 Розшарованість, не більш 2,0 3 Густина розчинної суміші, г/см 2,08 Границя міцності при стиску, не менш, 30,1 МПа Границя міцності при вигині, не менш, 8,7 МПа Адгезія до бетонної поверхні, не менш, 1,8 МПа Морозостійкість, не менш, цикли 300 Тріщиностійкість за усадочними без тріщин деформаціями для шару 2-5 мм Водопоглинання, %, не більш 2,0 Марка за водонепроникністю, W, для шару на бетоні: 12 8-15 мм; 12 2-3 мм 2 12 3 25 Прототип* 46 2 45 6 98,7 1,5 2,11 3 25 7 98,5 1,5 2,12 5 36 8 97,3 2,0 2,03 36,5 36,0 27,0 9,2 8,8 8,1 2,1 2,1 1,3 300 300 16 12 16 12 300 волосяні без тріщин без тріщин тріщини 1,5 1,2 2,2 16 8 * - склади і прототип відповідно таблиці 1. Джерела інформації: 1. Т. Андрейчук. Гидроизоляция строительных конструкций проникающего действия / Обозрение капитального строительства: О.К.С., № 2, 2004. - С. 16-22. 2. UA 73395 C2, 15.07.2005. Композиція проникної дії для відновлювання зруйнованого бетону. Бабушкін В.І., Кондращенко О.В., Костюк Т.О., Прощін О.Ю. ФОРМУЛА ВИНАХОДУ 10 Композиція будівельного призначення проникної дії, що містить цемент, пісок, пластифікатор, перетворювач іржі та хімічно активну частину (ХАЧ), яка відрізняється тим, що як хімічно активну частину містить селітру кальцієву гранульовану (СКГ), суперфосфат подвійний гранульований (СПГ), натрієву селітру (НС), концентроване безхлорне калійне добриво (КБКД), 2 UA 112482 C2 соду кальциновану (СК), хлористий кальцій технічний (ХКТ) при наступному співвідношенні, мас. %: цемент 25-40 пісок 74-57 селітра кальцієва гранульована 0,5-0,95 (СКГ) суперфосфат подвійний 0,03-0,15 гранульований (СПГ) натрієва селітра (НС) 0,16-0,5 концентроване безхлорне 0,05-0,3 калійне добриво (КБКД) сода кальцинована (СК) 0,19-0,6 хлористий кальцій технічний 0,05-03 (ХКТ) перетворювач іржи (ПР) 0,01-0,1 пластифікатор (П) 0,01-0,1. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
