Електрична ізоляція струмоведучих частин електричних машин і апаратів великої потужності

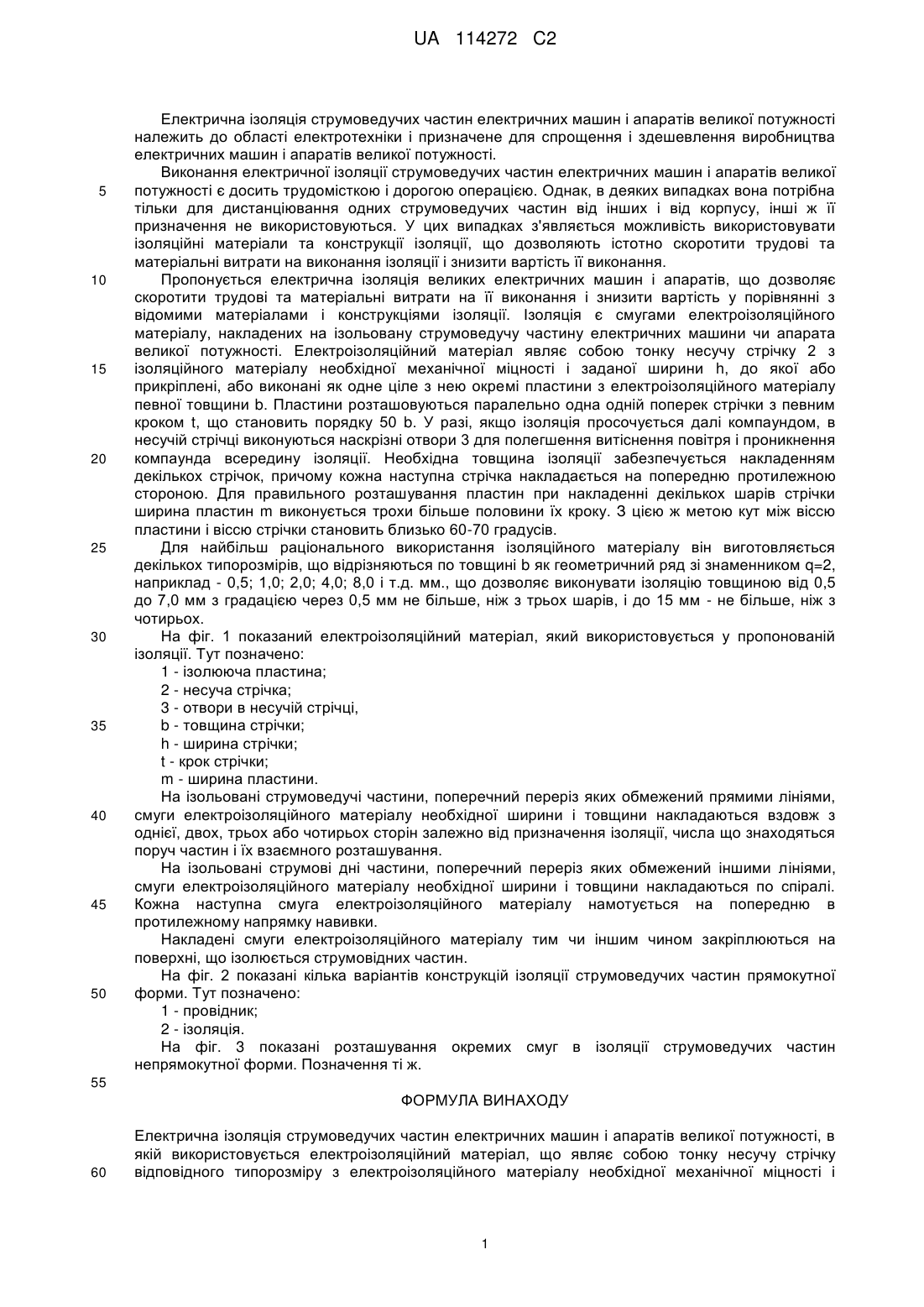

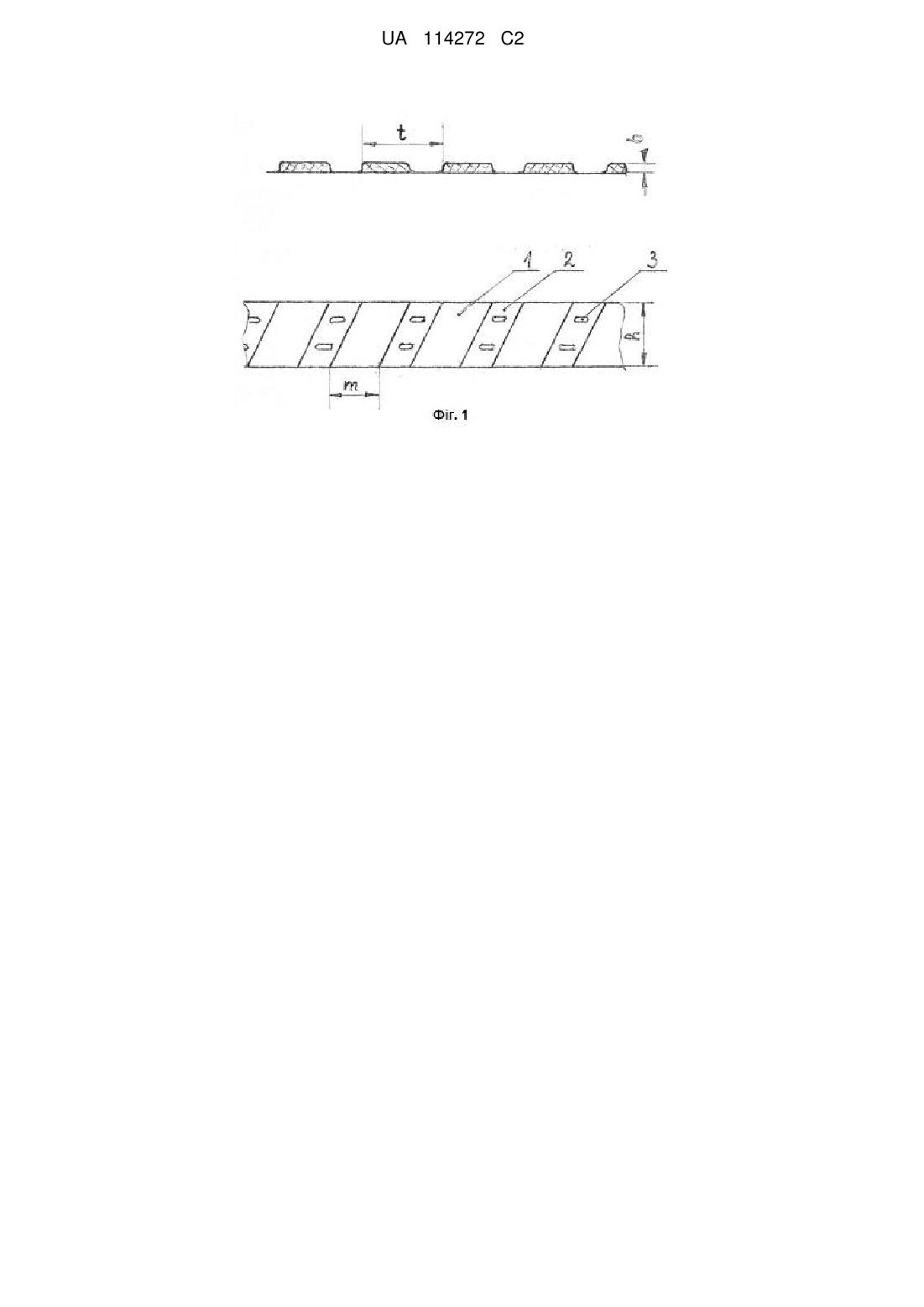

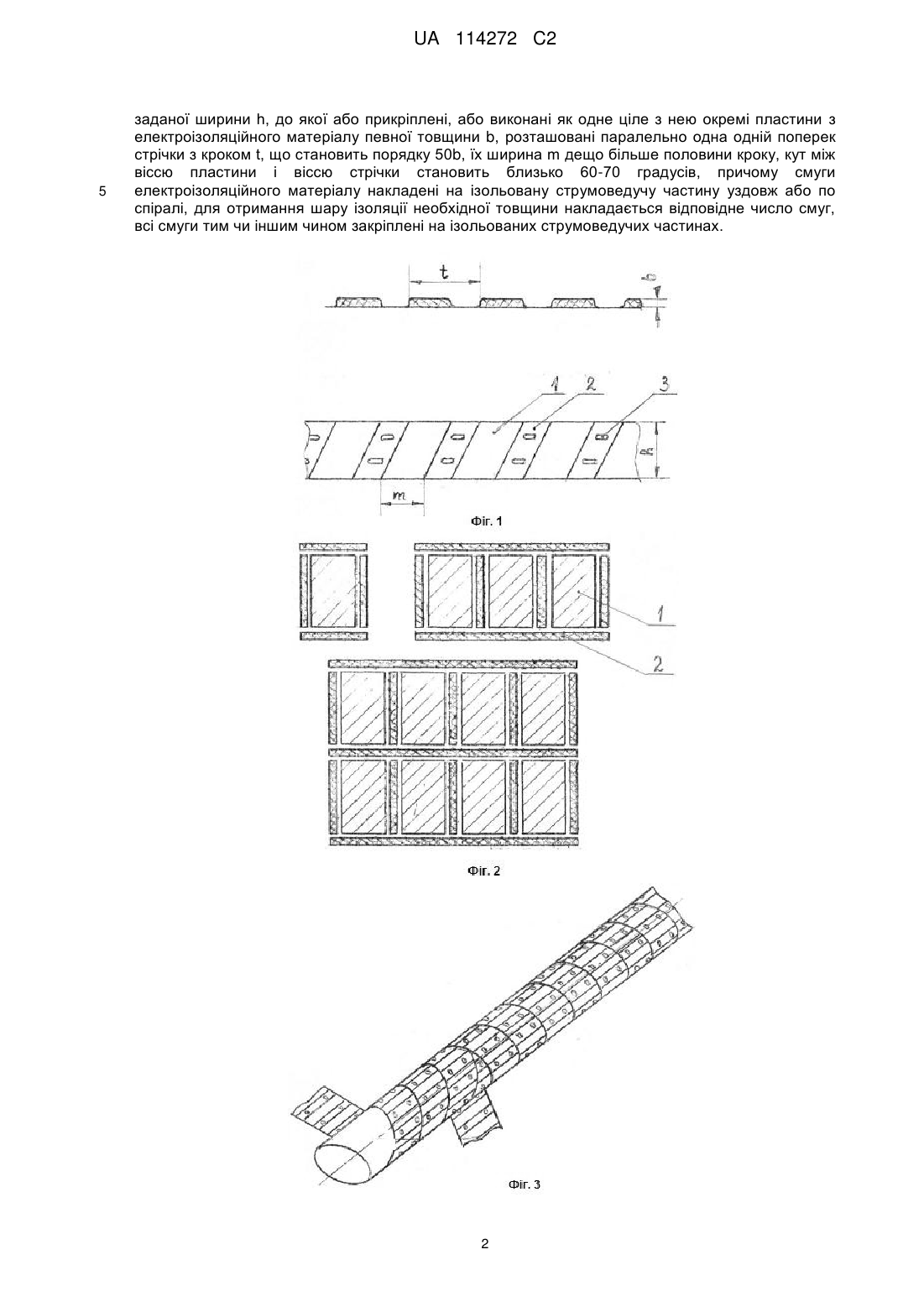

Реферат: Електрична ізоляція струмоведучих частин електричних машин і апаратів великої потужності належить до галузі електротехніки, а саме до технологій виготовлення електричних машин і апаратів великої потужності. Ізоляція складається із смуг електроізоляційного матеріалу, накладених на струмоведучі частини вздовж їх або по спіралі в один або декілька шарів для створення шару ізоляції необхідної товщини. Електроізоляційний матеріал являє собою тонку несучу стрічку, до якої або прикріплені, або виконані як одне ціле з нею окремі пластини з матеріалу з необхідною механічною міцністю. Пластини мають певну товщину і розташовуються паралельно одна одній поперек стрічки з певним кроком, їх ширина трохи більше половини кроку, кут між віссю пластини і віссю стрічки становить близько 60-70 градусів. Запропонований винахід дозволяє спростити і здешевити виробництво електричних машин і апаратів великої потужності. UA 114272 C2 (12) UA 114272 C2 UA 114272 C2 5 10 15 20 25 30 35 40 45 50 Електрична ізоляція струмоведучих частин електричних машин і апаратів великої потужності належить до області електротехніки і призначене для спрощення і здешевлення виробництва електричних машин і апаратів великої потужності. Виконання електричної ізоляції струмоведучих частин електричних машин і апаратів великої потужності є досить трудомісткою і дорогою операцією. Однак, в деяких випадках вона потрібна тільки для дистанціювання одних струмоведучих частин від інших і від корпусу, інші ж її призначення не використовуються. У цих випадках з'являється можливість використовувати ізоляційні матеріали та конструкції ізоляції, що дозволяють істотно скоротити трудові та матеріальні витрати на виконання ізоляції і знизити вартість її виконання. Пропонується електрична ізоляція великих електричних машин і апаратів, що дозволяє скоротити трудові та матеріальні витрати на її виконання і знизити вартість у порівнянні з відомими матеріалами і конструкціями ізоляції. Ізоляція є смугами електроізоляційного матеріалу, накладених на ізольовану струмоведучу частину електричних машини чи апарата великої потужності. Електроізоляційний матеріал являє собою тонку несучу стрічку 2 з ізоляційного матеріалу необхідної механічної міцності і заданої ширини h, до якої або прикріплені, або виконані як одне ціле з нею окремі пластини з електроізоляційного матеріалу певної товщини b. Пластини розташовуються паралельно одна одній поперек стрічки з певним кроком t, що становить порядку 50 b. У разі, якщо ізоляція просочується далі компаундом, в несучій стрічці виконуються наскрізні отвори 3 для полегшення витіснення повітря і проникнення компаунда всередину ізоляції. Необхідна товщина ізоляції забезпечується накладенням декількох стрічок, причому кожна наступна стрічка накладається на попередню протилежною стороною. Для правильного розташування пластин при накладенні декількох шарів стрічки ширина пластин m виконується трохи більше половини їх кроку. З цією ж метою кут між віссю пластини і віссю стрічки становить близько 60-70 градусів. Для найбільш раціонального використання ізоляційного матеріалу він виготовляється декількох типорозмірів, що відрізняються по товщині b як геометричний ряд зі знаменником q=2, наприклад - 0,5; 1,0; 2,0; 4,0; 8,0 і т.д. мм., що дозволяє виконувати ізоляцію товщиною від 0,5 до 7,0 мм з градацією через 0,5 мм не більше, ніж з трьох шарів, і до 15 мм - не більше, ніж з чотирьох. На фіг. 1 показаний електроізоляційний матеріал, який використовується у пропонованій ізоляції. Тут позначено: 1 - ізолююча пластина; 2 - несуча стрічка; 3 - отвори в несучій стрічці, b - товщина стрічки; h - ширина стрічки; t - крок стрічки; m - ширина пластини. На ізольовані струмоведучі частини, поперечний переріз яких обмежений прямими лініями, смуги електроізоляційного матеріалу необхідної ширини і товщини накладаються вздовж з однієї, двох, трьох або чотирьох сторін залежно від призначення ізоляції, числа що знаходяться поруч частин і їх взаємного розташування. На ізольовані струмові дні частини, поперечний переріз яких обмежений іншими лініями, смуги електроізоляційного матеріалу необхідної ширини і товщини накладаються по спіралі. Кожна наступна смуга електроізоляційного матеріалу намотується на попередню в протилежному напрямку навивки. Накладені смуги електроізоляційного матеріалу тим чи іншим чином закріплюються на поверхні, що ізолюється струмовідних частин. На фіг. 2 показані кілька варіантів конструкцій ізоляції струмоведучих частинпрямокутної форми. Тут позначено: 1 - провідник; 2 - ізоляція. На фіг. 3 показані розташування окремих смуг в ізоляції струмоведучих частин непрямокутної форми. Позначення ті ж. 55 ФОРМУЛА ВИНАХОДУ 60 Електрична ізоляція струмоведучих частин електричних машин і апаратів великої потужності, в якій використовується електроізоляційний матеріал, що являє собою тонку несучу стрічку відповідного типорозміру з електроізоляційного матеріалу необхідної механічної міцності і 1 UA 114272 C2 5 заданої ширини h, до якої або прикріплені, або виконані як одне ціле з нею окремі пластини з електроізоляційного матеріалу певної товщини b, розташовані паралельно одна одній поперек стрічки з кроком t, що становить порядку 50b, їх ширина m дещо більше половини кроку, кут між віссю пластини і віссю стрічки становить близько 60-70 градусів, причому смуги електроізоляційного матеріалу накладені на ізольовану струмоведучу частину уздовж або по спіралі, для отримання шару ізоляції необхідної товщини накладається відповідне число смуг, всі смуги тим чи іншим чином закріплені на ізольованих струмоведучих частинах. 2 UA 114272 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
