Пристрій для формування і бандажування лобових частин обмотки статорів електричних машин

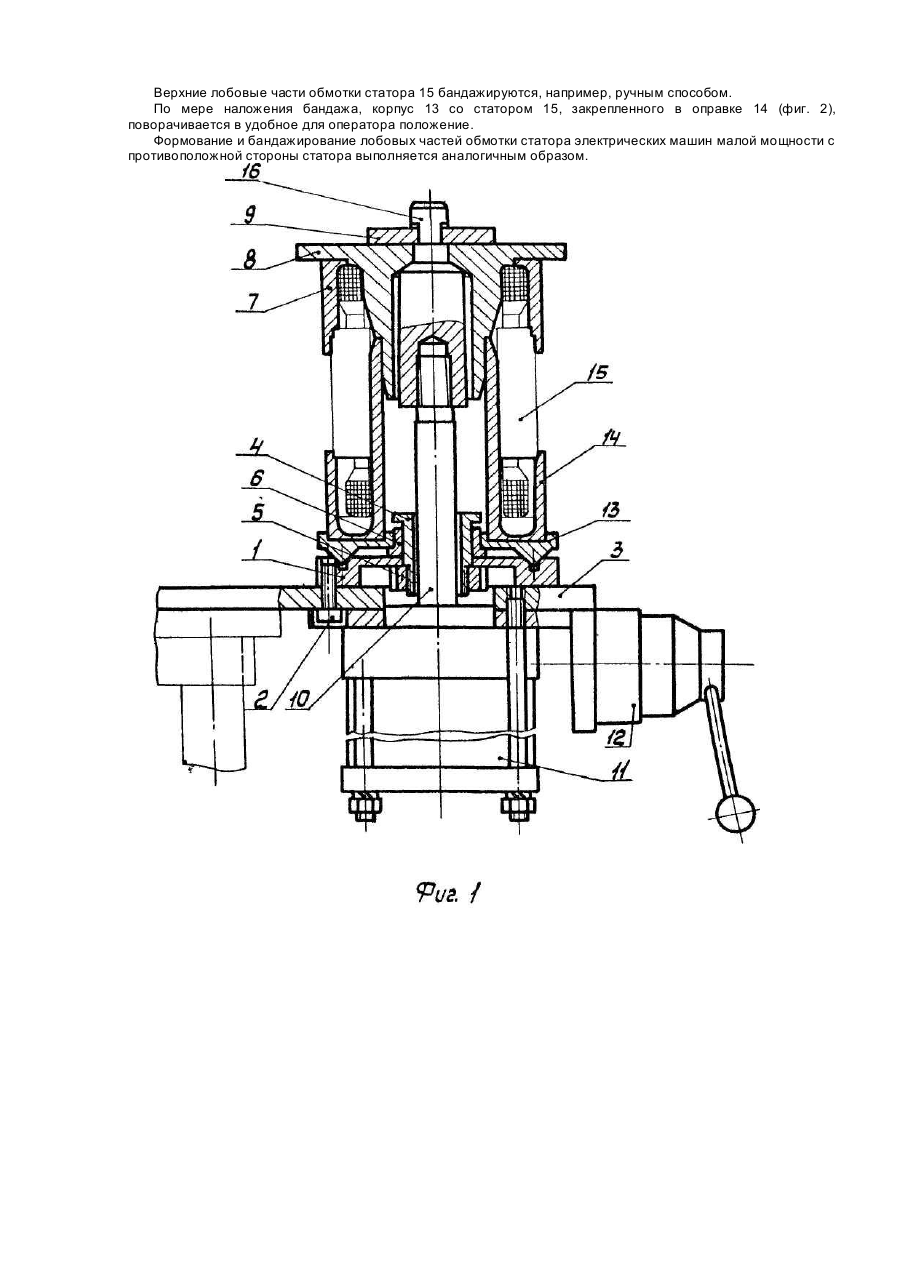

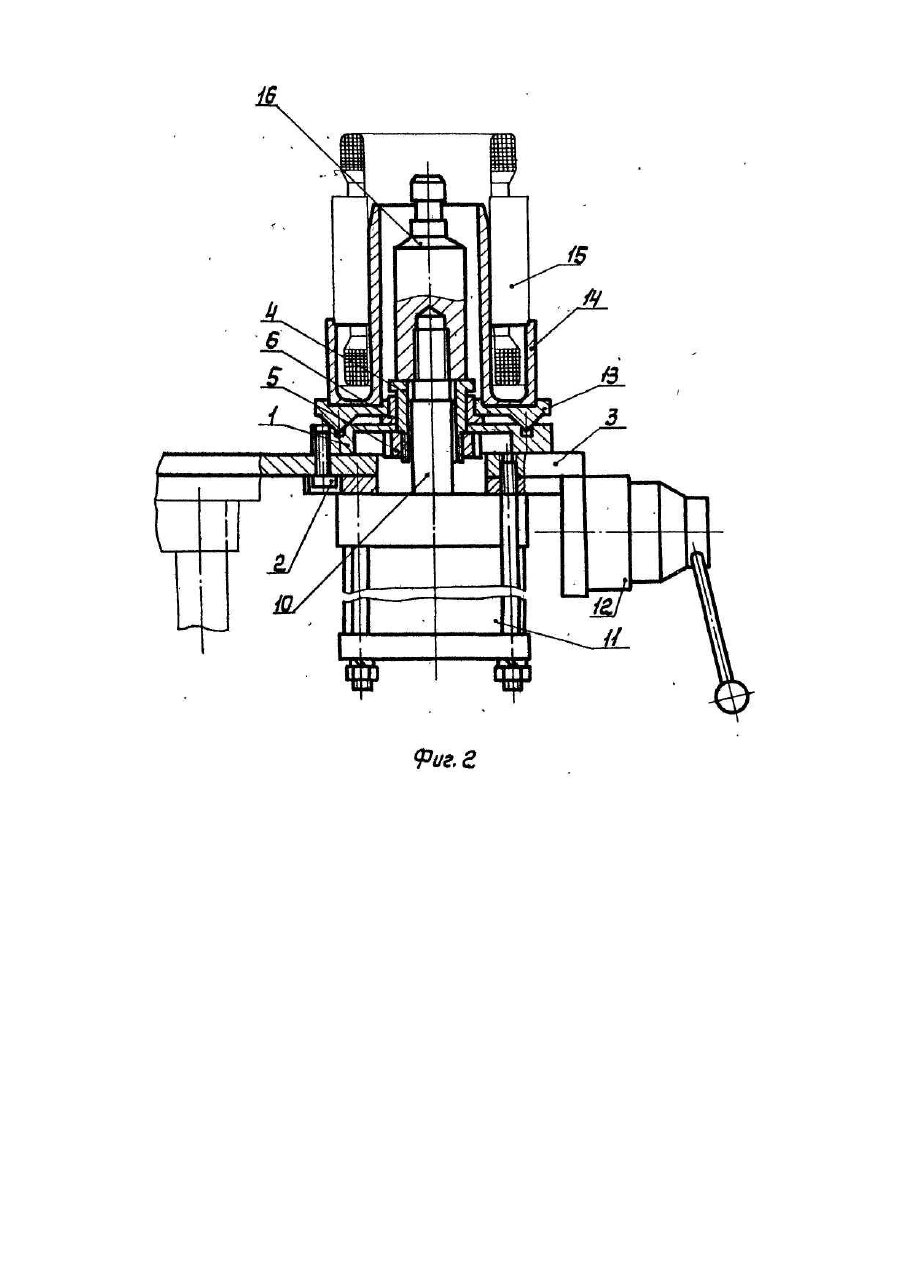

Изобретение относится к технологическому оборудованию для изготовления электрических машин малой мощности и может быть использовано в электротехнической промышленности. Известно устройство для отгиба лобовых частей обмотки статорe [1], содержащее закрепленные на основании, например, на станине направляющие элементы с размещенными на них подвижными головками с оправками. Внутри одной из оправок жестко закреплен стержень с конусом на конце, на котором расположен, с возможностью возвратно-поступательного движения, подвижный элемент в виде полого цилиндра. Другая оправка выполнена с отверстием по центру, конусность которого соответствует конусу на конце стержня. При формовании лобовых частей обмотки статора электрической машины, стержень с подвижным элементом проходит внутри статора электрической машины до упора в оправку с отверстием по центру. Это устройство является наиболее близким к заявляемому, так как оно тоже имеет основание и две оправки: одну оправку, внутри которой расположен подвижный элемент, и вторую оправку с отверстием по центру. Недостатком такой конструкции является то, что известное устройство предназначено только для формования лобовых частей обмотки и не позволяет осуществлять бандажирование лобовых частей статора электрической машины с одной установки (на том же рабочем месте) в условиях мелкосерийного производства. Это приводит к непроизводительным потерям рабочего времени из-за удлинения технологического цикла за счет снятия статора с устройства формования лобовых частей статора для наложения бандажа на лобовую часть обмотки статора и повторной установки статора на устройство формовки, для окончательной формовки лобовых частей обмотки статора. В основу изобретения положена задача создания такого устройства для формования и бандажирования лобовых частей обмотки статоров, которое бы позволило выполнять на этом же устройстве и операцию бандажирования лобовых частей обмотки статора, что позволило бы сократить непроизводительные потери рабочего времени и повысить производительность труда и за счет этого повышается выпуск товаров народного потребления (стиральных машин электромясорубок, электросоковыжималок и др.), в которых используются упомянутые электродвигатели. Поставленная задача решается тем, что в устройстве для формования и бандажирования лобовых частей обмотки статоров электрических машин, содержащем основанием, оправку с отверстием по центру и оправку, внутри которой расположен подвижный элемент с возможностью возвратно-поступательного движения, согласно изобретению, подвижный элемент выполнен на конце с замком для удержания оправки с отверстием по центру в рабочем состоянии с помощью замыкающей шайбы и формующего стакана, а оправка, внутри которой расположен подвижный элемент, жестко закреплена на корпусе, который имеет возможность поворота относительно основания. Таким образом, совокупность существенных признаков устройства для формования и бандажирования лобовых частей обмотки статоров электрических машин позволяет производить не только формование лобовых частей обмотки статоров за счет возвратно-поступательного движения штока пневмоцилиндра и установки формующего стакана с закреплением его на оправке с отверстием по центру с помощью замыкающей шайбы с замком, но и бандажировани-ем лобовых частей обмотки статоров электрических машин, без снятия статора с устройства, за счет возможности поворота корпуса, с установленным на нем статором и закрепленным в оправке, в удобное для оператора положение, при этом повышается производительность труда, за счет сокращения технологических циклов и упрощается изготовление отформованных и бандажированных лобовых частей обмотки статоров электрических машин малой мощности. Изобретение поясняется примером его выполнения и чертежами. На фиг. 1 изображено устройство для формования и бандажирования лобовых частей обмотки статоров электрических машин малой мощности, общий вид, на фиг. 2 - устройство для формования и бандажирования лобовых частей обмотки статоров машин малой мощности в положении бандажирования. Устройство для формования и бандажирования лобовых частей обмотки статоров электрических машин содержит опору 1, закрепленную винтами 2 на основании 3, резьбовую втулку 4, гайку 5 и центрирующую втулку 6. Формующий стакан 7 оправки 8 с отверстием по центру расположен по центру подвижного элемента 10 пневмоцилиндра 11 с пневмораспределителем 12. Корпус 13 расположен на опоре 1 основания 3. Оправка 14 закреплена жестко на корпусе 13. Статор 15 установлен на оправке 14. Замок 16 расположен на конце подвижного элемента 10, который расположен внутри оправки 14. Устройство работает следующим образом. Для осуществления операции формования лобовых частей, статора, предварительного или окончательного, подвижной элемент 10 (фиг. 1) пневмоцилиндра 11 выдвигается в крайнее верхнее положение, на статор с обмоткой в лобовой части устанавливается формующий стакан 7, оправка 8 с отверстием по центру устанавливается на подвижном элементе 10 и закрепляется на нем замком 16 с замыкающей шайбой. 9, при этом нижняя часть оправки 8 располагается внутри статора. При этом выдерживается взаимная центрация внутреннего отверстия оправки 14 корпуса 13 и наружной поверхности формующего стакана 7, обеспечивая соосность подвергающихся формовке обеих лобовых частей обмотки статора. Поворотом рукоятки пневмораспределителя 12, подвижный элемент 10 пневмоцилиндра 11 начинает движение вниз, осаживая оправку 8 с отверстием по центру, до упора в верхней части в формующий стакан 7, а в нижней части в оправку 14. Πри движении вниз оправки 8 происходит формование лобовых частей обмотки статора 15 уложенной и заклиненной в пазах заданной формы, которая определяется формующим стаканом 7 и оправкой 8. При бандажировании лобовой части обмотки статора 15 (фиг. 2), установленного на оправке 14 корпуса 13, оправка 8 (фиг. 1) С Отверстием по центру, формующий стакан 7, запирающая шайба 9 замка 16 сняты, а подвижный элемент 10 пневмоцилиндра 11, находится в нижнем положении. Верхние лобовые части обмотки статора 15 бандажируются, например, ручным способом. По мере наложения бандажа, корпус 13 со статором 15, закрепленного в оправке 14 (фиг. 2), поворачивается в удобное для оператора положение. Формование и бандажирование лобовых частей обмотки статора электрических машин малой мощности с противоположной стороны статора выполняется аналогичным образом.
