Головний обтічник балістичної ракети

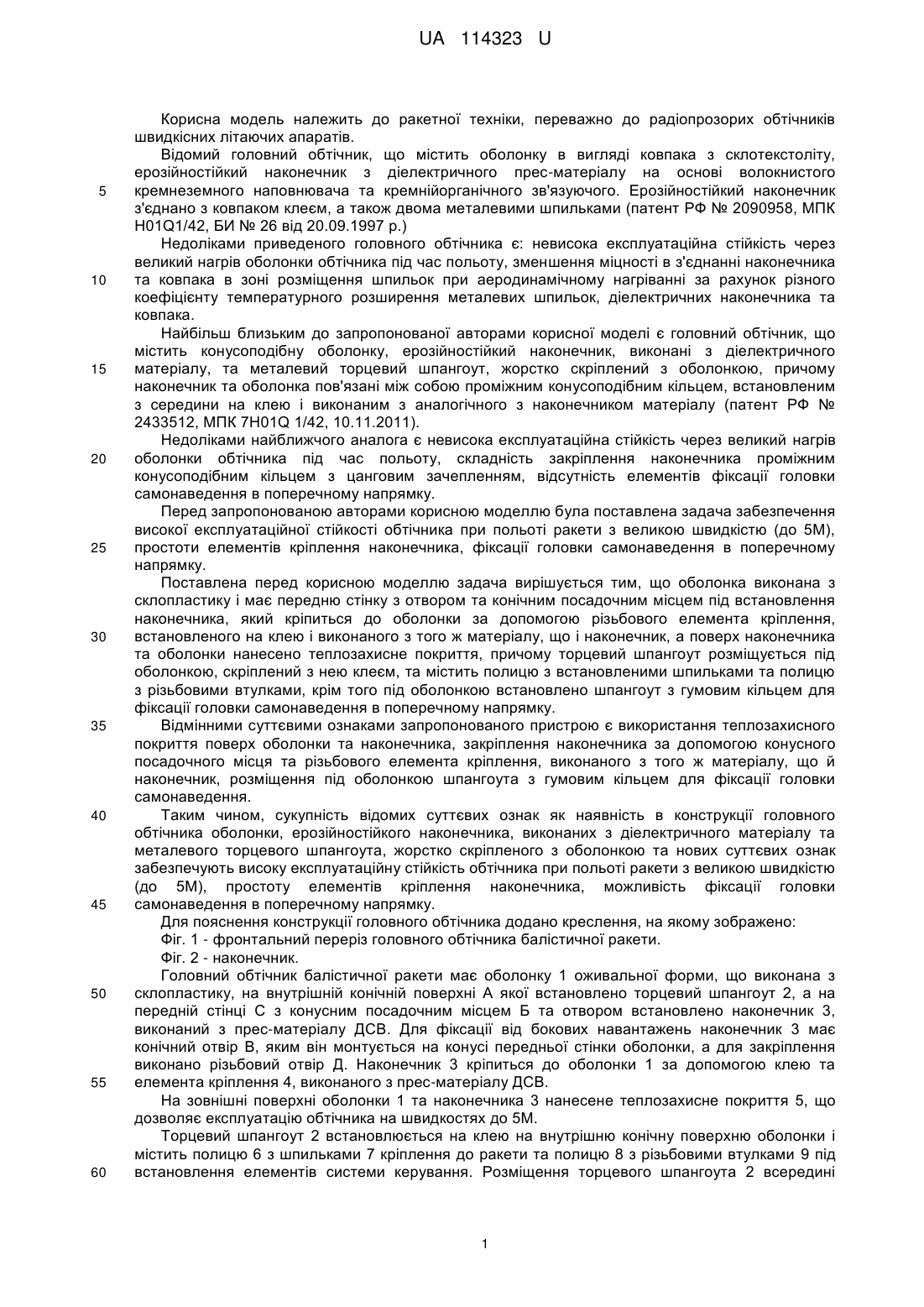

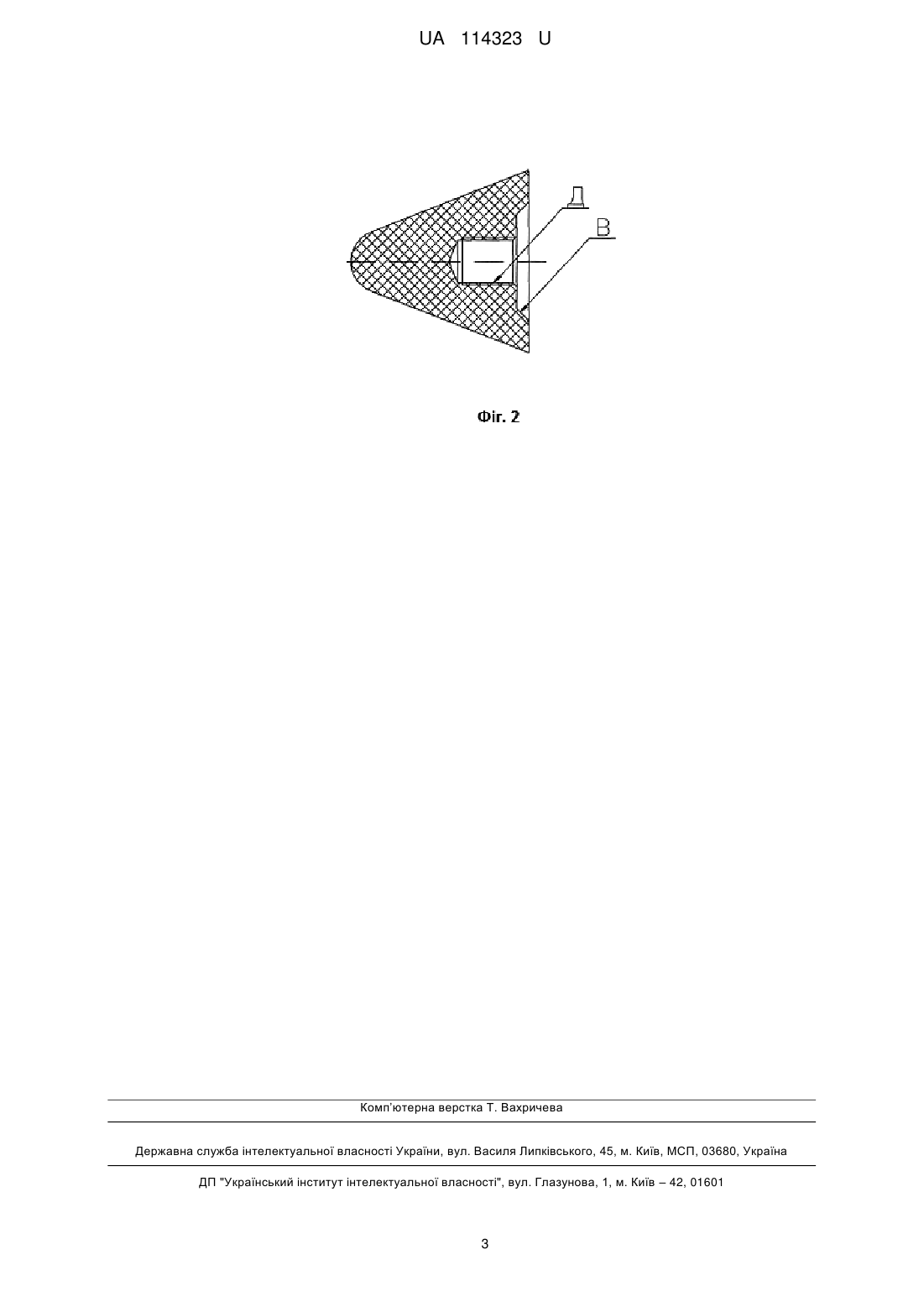

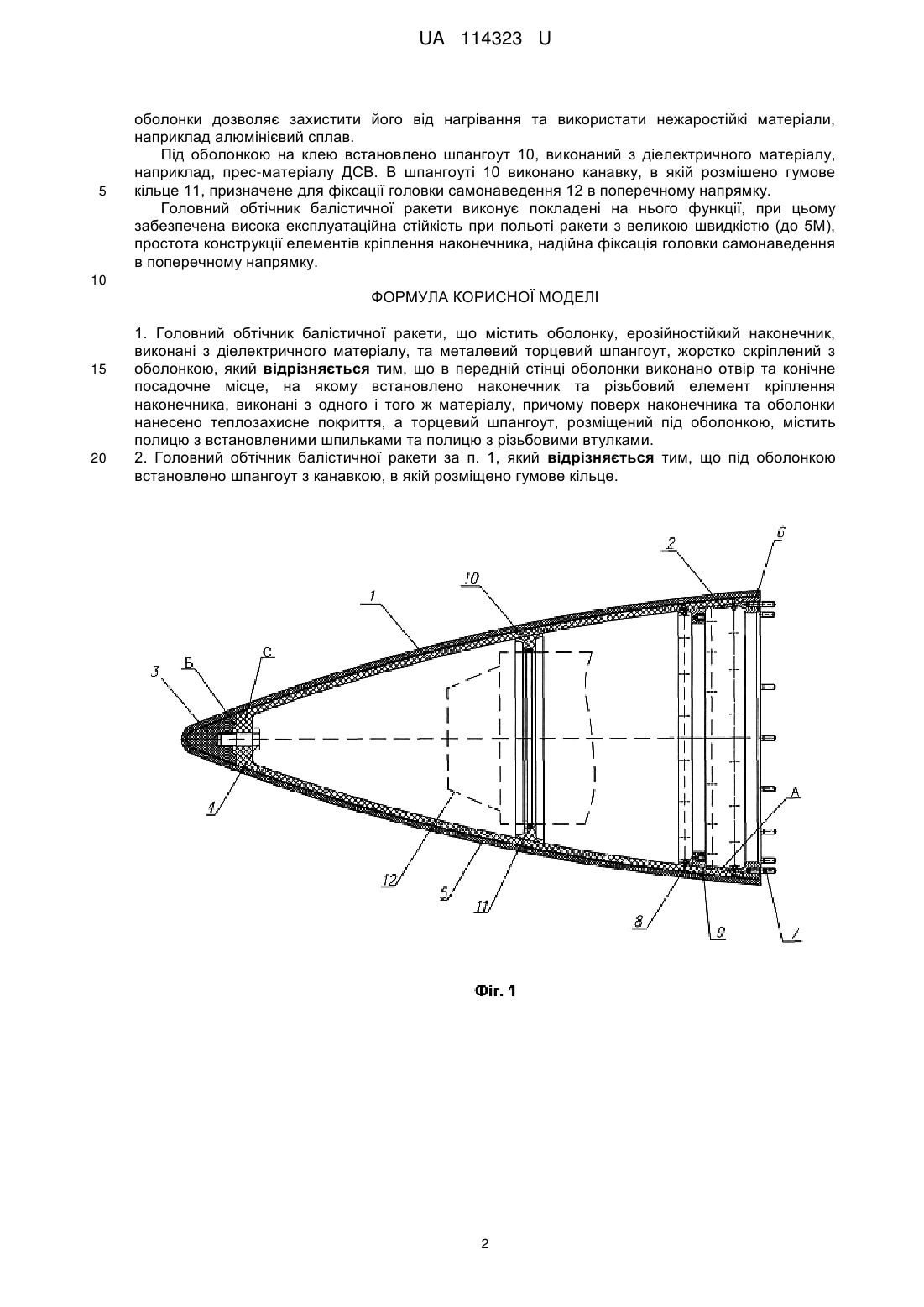

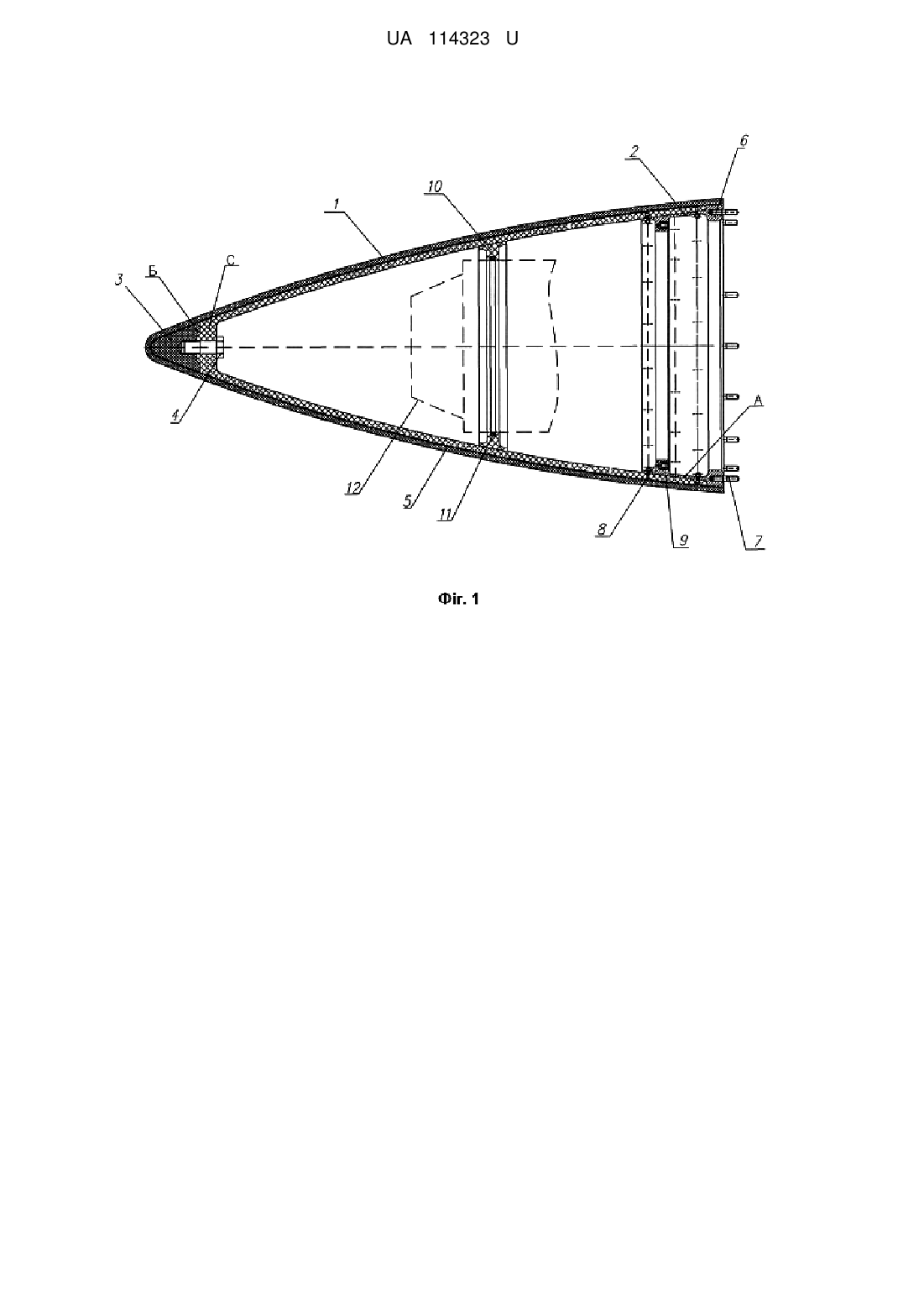

Реферат: Головний обтічник балістичної ракети містить оболонку, ерозійностійкий наконечник, виконані з діелектричного матеріалу, та металевий торцевий шпангоут, жорстко скріплений з оболонкою. В передній стінці оболонки виконано отвір та конічне посадочне місце, на якому встановлено наконечник та різьбовий елемент кріплення наконечника, виконані з одного і того ж матеріалу, причому поверх наконечника та оболонки нанесено теплозахисне покриття, а торцевий шпангоут, розміщений під оболонкою, містить полицю з встановленими шпильками та полицю з різьбовими втулками. UA 114323 U (54) ГОЛОВНИЙ ОБТІЧНИК БАЛІСТИЧНОЇ РАКЕТИ UA 114323 U UA 114323 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ракетної техніки, переважно до радіопрозорих обтічників швидкісних літаючих апаратів. Відомий головний обтічник, що містить оболонку в вигляді ковпака з склотекстоліту, ерозійностійкий наконечник з діелектричного прес-матеріалу на основі волокнистого кремнеземного наповнювача та кремнійорганічного зв'язуючого. Ерозійностійкий наконечник з'єднано з ковпаком клеєм, а також двома металевими шпильками (патент РФ № 2090958, МПК H01Q1/42, БИ № 26 від 20.09.1997 р.) Недоліками приведеного головного обтічника є: невисока експлуатаційна стійкість через великий нагрів оболонки обтічника під час польоту, зменшення міцності в з'єднанні наконечника та ковпака в зоні розміщення шпильок при аеродинамічному нагріванні за рахунок різного коефіцієнту температурного розширення металевих шпильок, діелектричних наконечника та ковпака. Найбільш близьким до запропонованої авторами корисної моделі є головний обтічник, що містить конусоподібну оболонку, ерозійностійкий наконечник, виконані з діелектричного матеріалу, та металевий торцевий шпангоут, жорстко скріплений з оболонкою, причому наконечник та оболонка пов'язані між собою проміжним конусоподібним кільцем, встановленим з середини на клею і виконаним з аналогічного з наконечником матеріалу (патент РФ № 2433512, MПК 7H01Q 1/42, 10.11.2011). Недоліками найближчого аналога є невисока експлуатаційна стійкість через великий нагрів оболонки обтічника під час польоту, складність закріплення наконечника проміжним конусоподібним кільцем з цанговим зачепленням, відсутність елементів фіксації головки самонаведення в поперечному напрямку. Перед запропонованою авторами корисною моделлю була поставлена задача забезпечення високої експлуатаційної стійкості обтічника при польоті ракети з великою швидкістю (до 5М), простоти елементів кріплення наконечника, фіксації головки самонаведення в поперечному напрямку. Поставлена перед корисною моделлю задача вирішується тим, що оболонка виконана з склопластику і має передню стінку з отвором та конічним посадочним місцем під встановлення наконечника, який кріпиться до оболонки за допомогою різьбового елемента кріплення, встановленого на клею і виконаного з того ж матеріалу, що і наконечник, а поверх наконечника та оболонки нанесено теплозахисне покриття, причому торцевий шпангоут розміщується під оболонкою, скріплений з нею клеєм, та містить полицю з встановленими шпильками та полицю з різьбовими втулками, крім того під оболонкою встановлено шпангоут з гумовим кільцем для фіксації головки самонаведення в поперечному напрямку. Відмінними суттєвими ознаками запропонованого пристрою є використання теплозахисного покриття поверх оболонки та наконечника, закріплення наконечника за допомогою конусного посадочного місця та різьбового елемента кріплення, виконаного з того ж матеріалу, що й наконечник, розміщення під оболонкою шпангоута з гумовим кільцем для фіксації головки самонаведення. Таким чином, сукупність відомих суттєвих ознак як наявність в конструкції головного обтічника оболонки, ерозійностійкого наконечника, виконаних з діелектричного матеріалу та металевого торцевого шпангоута, жорстко скріпленого з оболонкою та нових суттєвих ознак забезпечують високу експлуатаційну стійкість обтічника при польоті ракети з великою швидкістю (до 5М), простоту елементів кріплення наконечника, можливість фіксації головки самонаведення в поперечному напрямку. Для пояснення конструкції головного обтічника додано креслення, на якому зображено: Фіг. 1 - фронтальний переріз головного обтічника балістичної ракети. Фіг. 2 - наконечник. Головний обтічник балістичної ракети має оболонку 1 оживальної форми, що виконана з склопластику, на внутрішній конічній поверхні А якої встановлено торцевий шпангоут 2, а на передній стінці С з конусним посадочним місцем Б та отвором встановлено наконечник 3, виконаний з прес-матеріалу ДСВ. Для фіксації від бокових навантажень наконечник 3 має конічний отвір В, яким він монтується на конусі передньої стінки оболонки, а для закріплення виконано різьбовий отвір Д. Наконечник 3 кріпиться до оболонки 1 за допомогою клею та елемента кріплення 4, виконаного з прес-матеріалу ДСВ. На зовнішні поверхні оболонки 1 та наконечника 3 нанесене теплозахисне покриття 5, що дозволяє експлуатацію обтічника на швидкостях до 5М. Торцевий шпангоут 2 встановлюється на клею на внутрішню конічну поверхню оболонки і містить полицю 6 з шпильками 7 кріплення до ракети та полицю 8 з різьбовими втулками 9 під встановлення елементів системи керування. Розміщення торцевого шпангоута 2 всередині 1 UA 114323 U 5 оболонки дозволяє захистити його від нагрівання та використати нежаростійкі матеріали, наприклад алюмінієвий сплав. Під оболонкою на клею встановлено шпангоут 10, виконаний з діелектричного матеріалу, наприклад, прес-матеріалу ДСВ. В шпангоуті 10 виконано канавку, в якій розмішено гумове кільце 11, призначене для фіксації головки самонаведення 12 в поперечному напрямку. Головний обтічник балістичної ракети виконує покладені на нього функції, при цьому забезпечена висока експлуатаційна стійкість при польоті ракети з великою швидкістю (до 5М), простота конструкції елементів кріплення наконечника, надійна фіксація головки самонаведення в поперечному напрямку. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Головний обтічник балістичної ракети, що містить оболонку, ерозійностійкий наконечник, виконані з діелектричного матеріалу, та металевий торцевий шпангоут, жорстко скріплений з оболонкою, який відрізняється тим, що в передній стінці оболонки виконано отвір та конічне посадочне місце, на якому встановлено наконечник та різьбовий елемент кріплення наконечника, виконані з одного і того ж матеріалу, причому поверх наконечника та оболонки нанесено теплозахисне покриття, а торцевий шпангоут, розміщений під оболонкою, містить полицю з встановленими шпильками та полицю з різьбовими втулками. 2. Головний обтічник балістичної ракети за п. 1, який відрізняється тим, що під оболонкою встановлено шпангоут з канавкою, в якій розміщено гумове кільце. 2 UA 114323 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
