Спосіб аварійного оповіщення

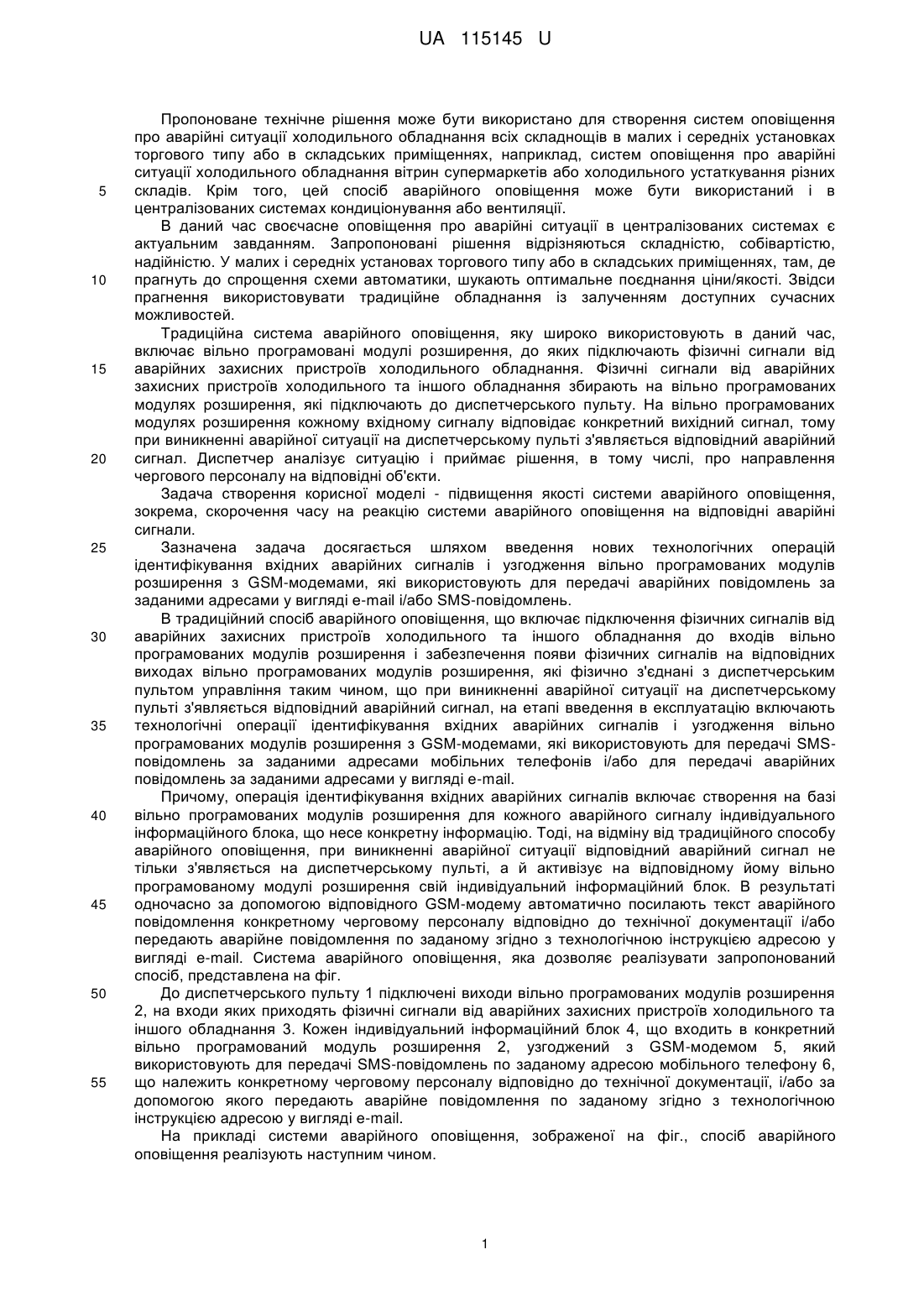

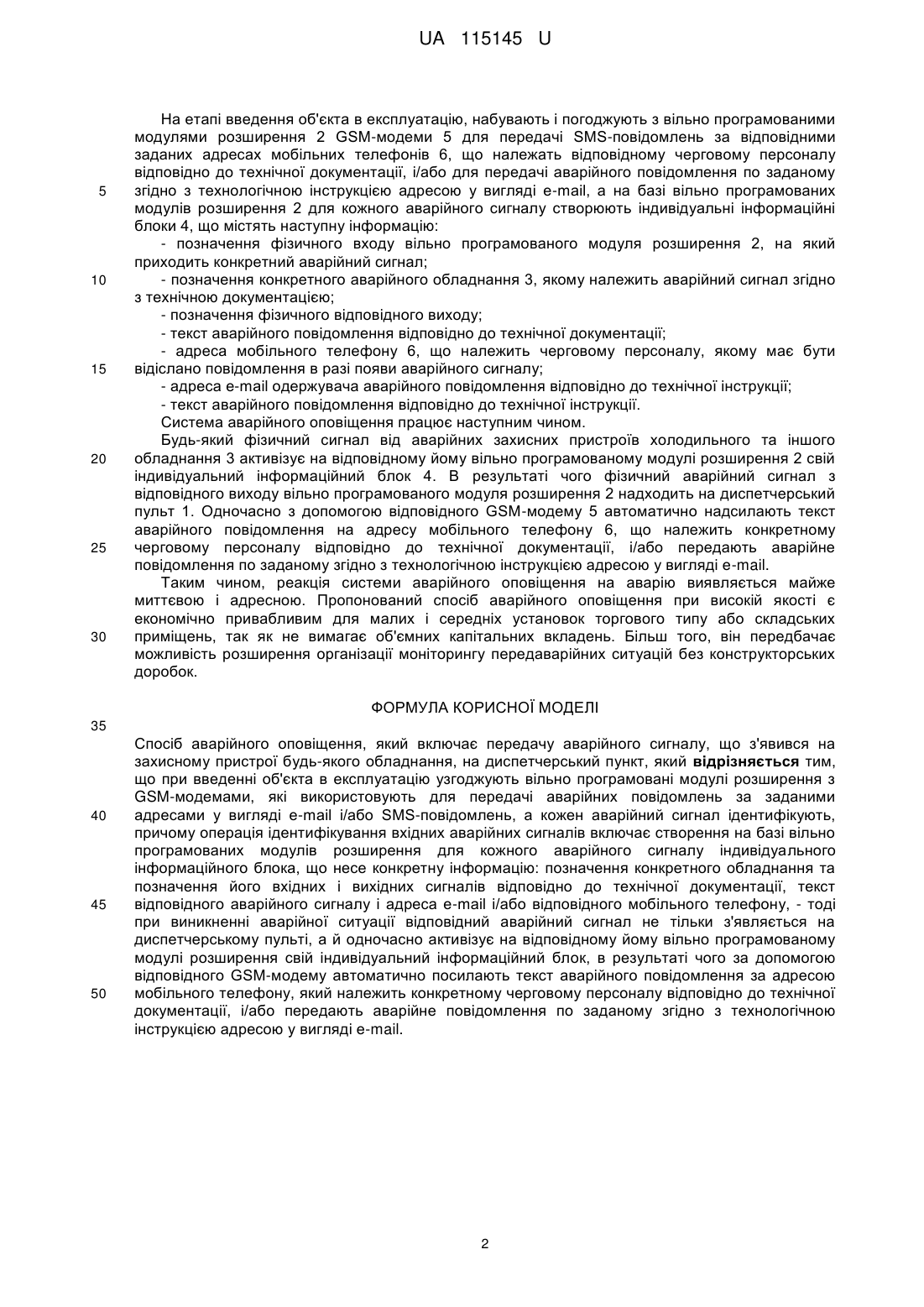

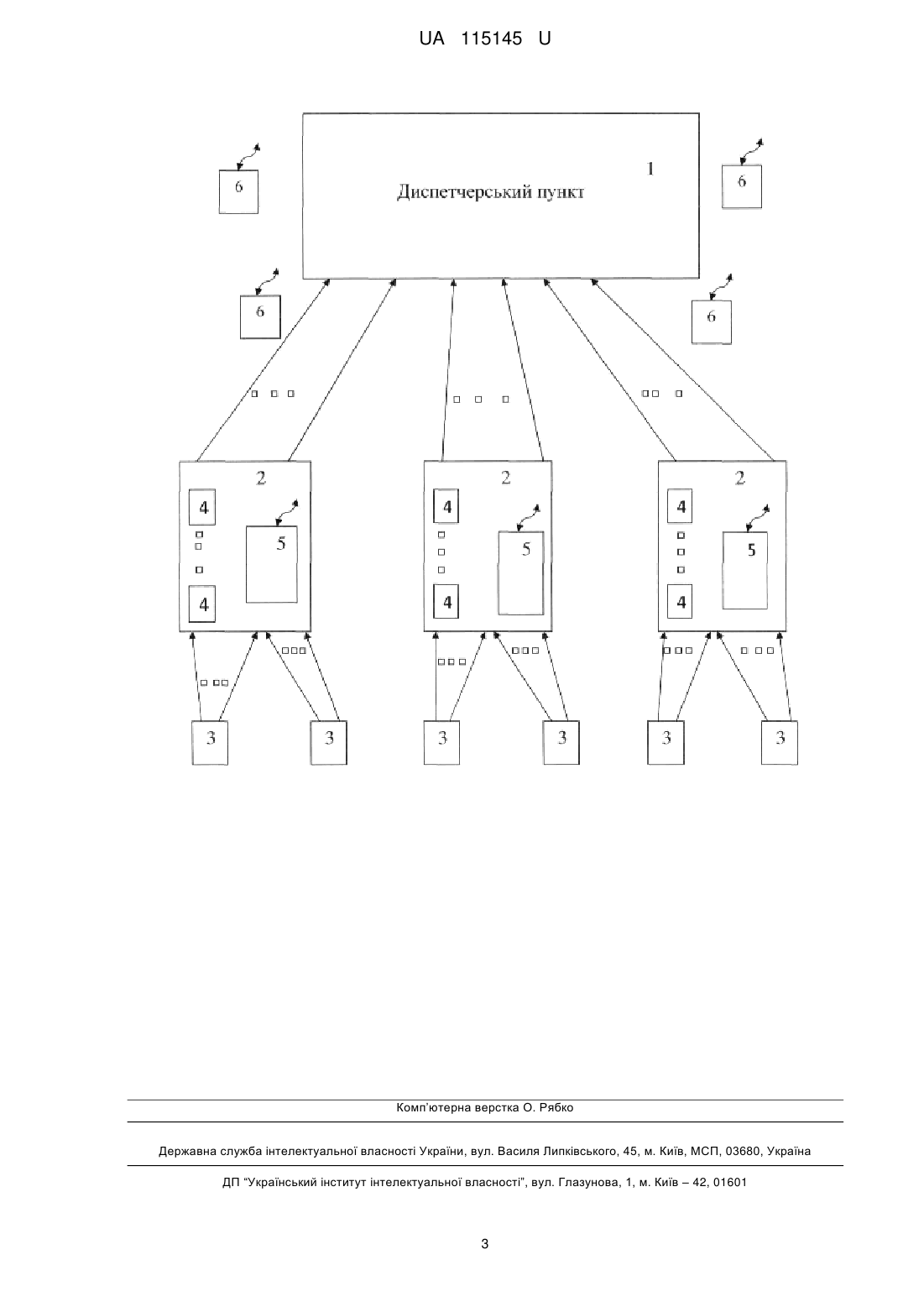

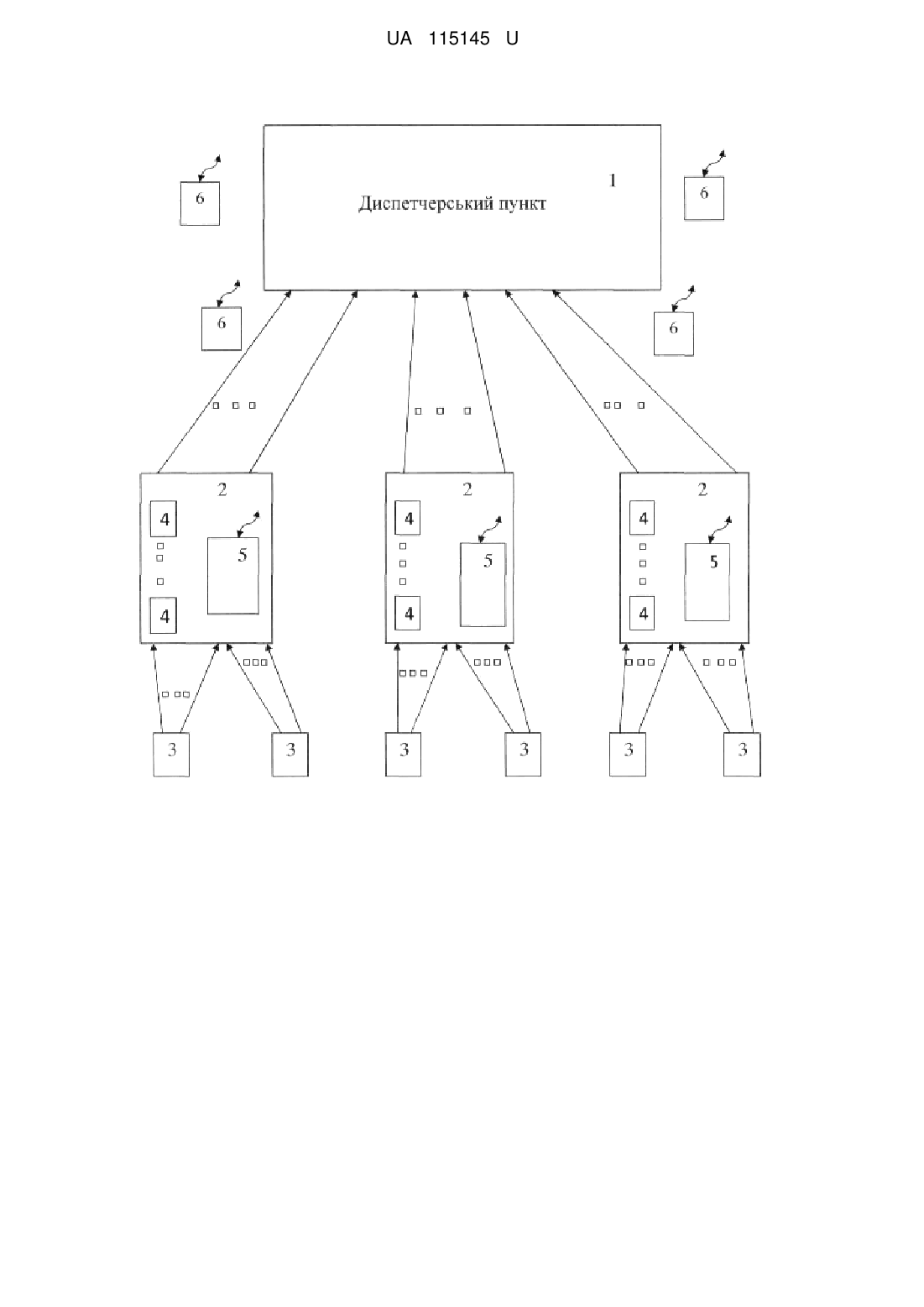

Реферат: UA 115145 U UA 115145 U 5 10 15 20 25 30 35 40 45 50 55 Пропоноване технічне рішення може бути використано для створення систем оповіщення про аварійні ситуації холодильного обладнання всіх складнощів в малих і середніх установках торгового типу або в складських приміщеннях, наприклад, систем оповіщення про аварійні ситуації холодильного обладнання вітрин супермаркетів або холодильного устаткування різних складів. Крім того, цей спосіб аварійного оповіщення може бути використаний і в централізованих системах кондиціонування або вентиляції. В даний час своєчасне оповіщення про аварійні ситуації в централізованих системах є актуальним завданням. Запропоновані рішення відрізняються складністю, собівартістю, надійністю. У малих і середніх установах торгового типу або в складських приміщеннях, там, де прагнуть до спрощення схеми автоматики, шукають оптимальне поєднання ціни/якості. Звідси прагнення використовувати традиційне обладнання із залученням доступних сучасних можливостей. Традиційна система аварійного оповіщення, яку широко використовують в даний час, включає вільно програмовані модулі розширення, до яких підключають фізичні сигнали від аварійних захисних пристроїв холодильного обладнання. Фізичні сигнали від аварійних захисних пристроїв холодильного та іншого обладнання збирають на вільно програмованих модулях розширення, які підключають до диспетчерського пульту. На вільно програмованих модулях розширення кожному вхідному сигналу відповідає конкретний вихідний сигнал, тому при виникненні аварійної ситуації на диспетчерському пульті з'являється відповідний аварійний сигнал. Диспетчер аналізує ситуацію і приймає рішення, в тому числі, про направлення чергового персоналу на відповідні об'єкти. Задача створення корисної моделі - підвищення якості системи аварійного оповіщення, зокрема, скорочення часу на реакцію системи аварійного оповіщення на відповідні аварійні сигнали. Зазначена задача досягається шляхом введення нових технологічних операцій ідентифікування вхідних аварійних сигналів і узгодження вільно програмованих модулів розширення з GSM-модемами, які використовують для передачі аварійних повідомлень за заданими адресами у вигляді e-mail і/або SMS-повідомлень. В традиційний спосіб аварійного оповіщення, що включає підключення фізичних сигналів від аварійних захисних пристроїв холодильного та іншого обладнання до входів вільно програмованих модулів розширення і забезпечення появи фізичних сигналів на відповідних виходах вільно програмованих модулів розширення, які фізично з'єднані з диспетчерським пультом управління таким чином, що при виникненні аварійної ситуації на диспетчерському пульті з'являється відповідний аварійний сигнал, на етапі введення в експлуатацію включають технологічні операції ідентифікування вхідних аварійних сигналів і узгодження вільно програмованих модулів розширення з GSM-модемами, які використовують для передачі SMSповідомлень за заданими адресами мобільних телефонів і/або для передачі аварійних повідомлень за заданими адресами у вигляді e-mail. Причому, операція ідентифікування вхідних аварійних сигналів включає створення на базі вільно програмованих модулів розширення для кожного аварійного сигналу індивідуального інформаційного блока, що несе конкретну інформацію. Тоді, на відміну від традиційного способу аварійного оповіщення, при виникненні аварійної ситуації відповідний аварійний сигнал не тільки з'являється на диспетчерському пульті, а й активізує на відповідному йому вільно програмованому модулі розширення свій індивідуальний інформаційний блок. В результаті одночасно за допомогою відповідного GSM-модему автоматично посилають текст аварійного повідомлення конкретному черговому персоналу відповідно до технічної документації і/або передають аварійне повідомлення по заданому згідно з технологічною інструкцією адресою у вигляді e-mail. Система аварійного оповіщення, яка дозволяє реалізувати запропонований спосіб, представлена на фіг. До диспетчерського пульту 1 підключені виходи вільно програмованих модулів розширення 2, на входи яких приходять фізичні сигнали від аварійних захисних пристроїв холодильного та іншого обладнання 3. Кожен індивідуальний інформаційний блок 4, що входить в конкретний вільно програмований модуль розширення 2, узгоджений з GSM-модемом 5, який використовують для передачі SMS-повідомлень по заданому адресою мобільного телефону 6, що належить конкретному черговому персоналу відповідно до технічної документації, і/або за допомогою якого передають аварійне повідомлення по заданому згідно з технологічною інструкцією адресою у вигляді e-mail. На прикладі системи аварійного оповіщення, зображеної на фіг., спосіб аварійного оповіщення реалізують наступним чином. 1 UA 115145 U 5 10 15 20 25 30 На етапі введення об'єкта в експлуатацію, набувають і погоджують з вільно програмованими модулями розширення 2 GSM-модеми 5 для передачі SMS-повідомлень за відповідними заданих адресах мобільних телефонів 6, що належать відповідному черговому персоналу відповідно до технічної документації, і/або для передачі аварійного повідомлення по заданому згідно з технологічною інструкцією адресою у вигляді e-mail, а на базі вільно програмованих модулів розширення 2 для кожного аварійного сигналу створюють індивідуальні інформаційні блоки 4, що містять наступну інформацію: - позначення фізичного входу вільно програмованого модуля розширення 2, на який приходить конкретний аварійний сигнал; - позначення конкретного аварійного обладнання 3, якому належить аварійний сигнал згідно з технічною документацією; - позначення фізичного відповідного виходу; - текст аварійного повідомлення відповідно до технічної документації; - адреса мобільного телефону 6, що належить черговому персоналу, якому має бути відіслано повідомлення в разі появи аварійного сигналу; - адреса e-mail одержувача аварійного повідомлення відповідно до технічної інструкції; - текст аварійного повідомлення відповідно до технічної інструкції. Система аварійного оповіщення працює наступним чином. Будь-який фізичний сигнал від аварійних захисних пристроїв холодильного та іншого обладнання 3 активізує на відповідному йому вільно програмованому модулі розширення 2 свій індивідуальний інформаційний блок 4. В результаті чого фізичний аварійний сигнал з відповідного виходу вільно програмованого модуля розширення 2 надходить на диспетчерський пульт 1. Одночасно з допомогою відповідного GSM-модему 5 автоматично надсилають текст аварійного повідомлення на адресу мобільного телефону 6, що належить конкретному черговому персоналу відповідно до технічної документації, і/або передають аварійне повідомлення по заданому згідно з технологічною інструкцією адресою у вигляді e-mail. Таким чином, реакція системи аварійного оповіщення на аварію виявляється майже миттєвою і адресною. Пропонований спосіб аварійного оповіщення при високій якості є економічно привабливим для малих і середніх установок торгового типу або складських приміщень, так як не вимагає об'ємних капітальних вкладень. Більш того, він передбачає можливість розширення організації моніторингу передаварійних ситуацій без конструкторських доробок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Спосіб аварійного оповіщення, який включає передачу аварійного сигналу, що з'явився на захисному пристрої будь-якого обладнання, на диспетчерський пункт, який відрізняється тим, що при введенні об'єкта в експлуатацію узгоджують вільно програмовані модулі розширення з GSM-модемами, які використовують для передачі аварійних повідомлень за заданими адресами у вигляді e-mail і/або SMS-повідомлень, а кожен аварійний сигнал ідентифікують, причому операція ідентифікування вхідних аварійних сигналів включає створення на базі вільно програмованих модулів розширення для кожного аварійного сигналу індивідуального інформаційного блока, що несе конкретну інформацію: позначення конкретного обладнання та позначення його вхідних і вихідних сигналів відповідно до технічної документації, текст відповідного аварійного сигналу і адреса e-mail і/або відповідного мобільного телефону, - тоді при виникненні аварійної ситуації відповідний аварійний сигнал не тільки з'являється на диспетчерському пульті, а й одночасно активізує на відповідному йому вільно програмованому модулі розширення свій індивідуальний інформаційний блок, в результаті чого за допомогою відповідного GSM-модему автоматично посилають текст аварійного повідомлення за адресою мобільного телефону, який належить конкретному черговому персоналу відповідно до технічної документації, і/або передають аварійне повідомлення по заданому згідно з технологічною інструкцією адресою у вигляді e-mail. 2 UA 115145 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
