Спосіб оповіщення про зникнення живлення сервісно-інформаційної охоронної gsm-системи

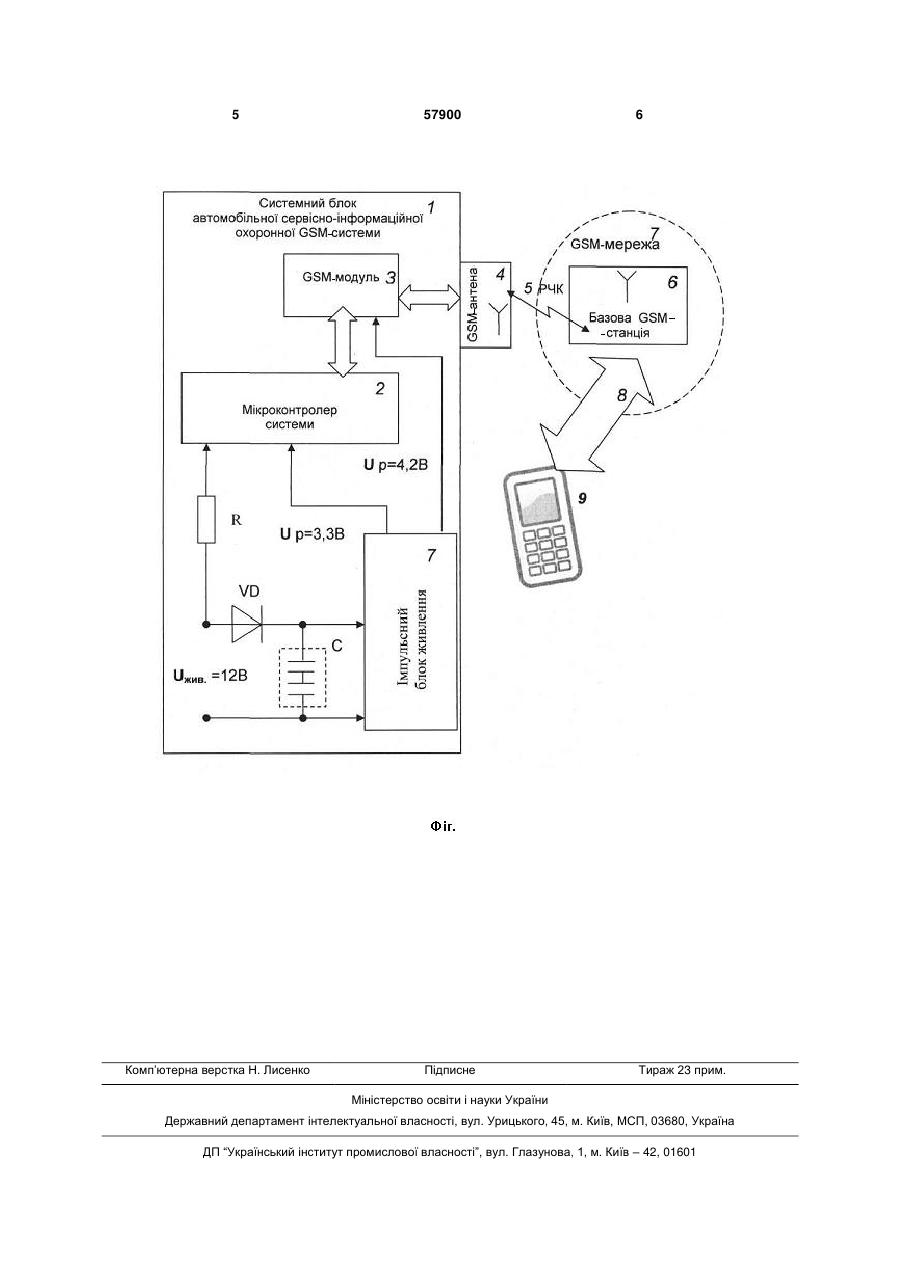

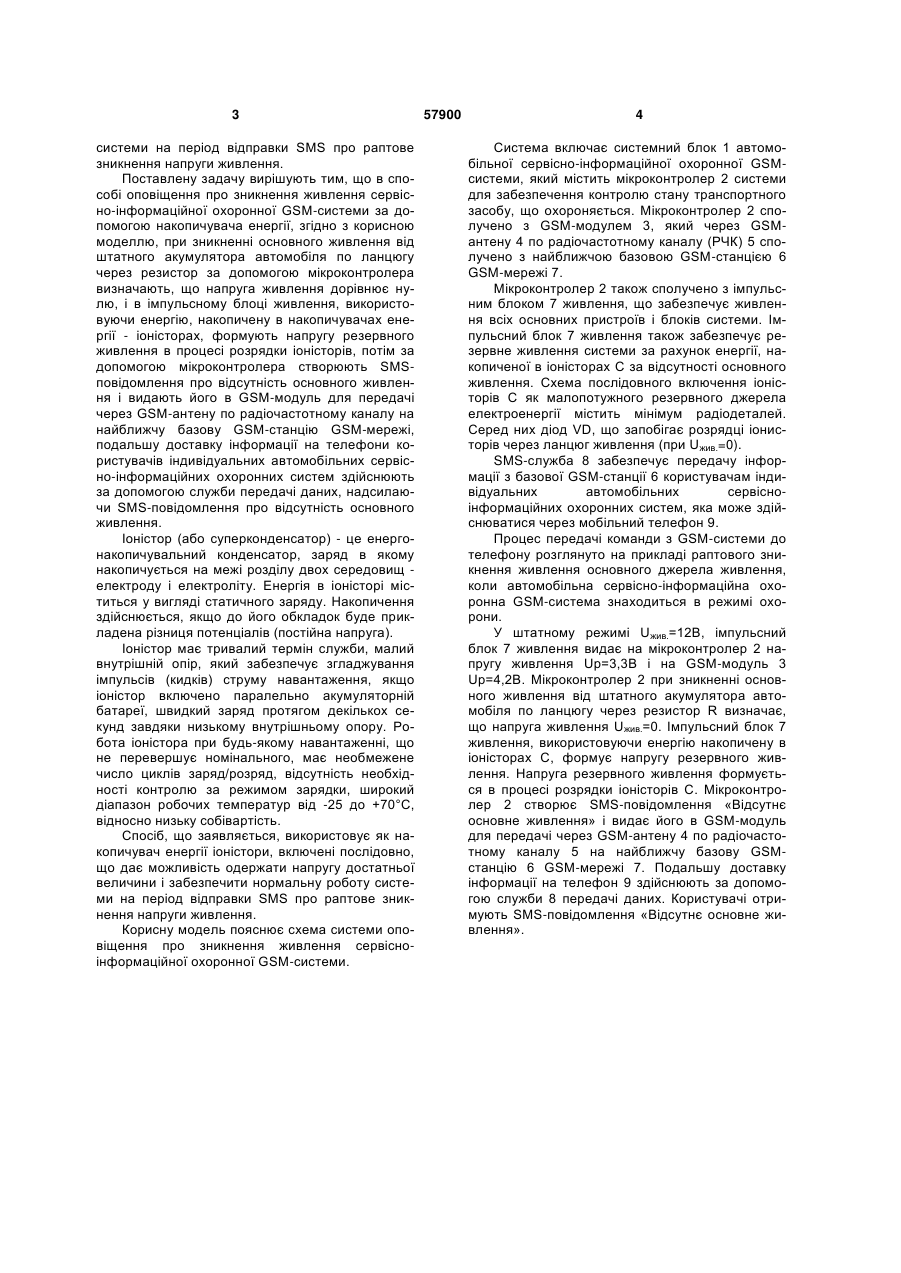

Спосіб оповіщення про зникнення живлення сервісно-інформаційної охоронної GSM-системи за допомогою накопичувача енергії, який відрізняється тим, що при зникненні основного живлення від штатного акумулятора автомобіля по ланцюгу через резистор за допомогою мікроконт 3 системи на період відправки SMS про раптове зникнення напруги живлення. Поставлену задачу вирішують тим, що в способі оповіщення про зникнення живлення сервісно-інформаційної охоронної GSM-системи за допомогою накопичувача енергії, згідно з корисною моделлю, при зникненні основного живлення від штатного акумулятора автомобіля по ланцюгу через резистор за допомогою мікроконтролера визначають, що напруга живлення дорівнює нулю, і в імпульсному блоці живлення, використовуючи енергію, накопичену в накопичувачах енергії - іоністорах, формують напругу резервного живлення в процесі розрядки іоністорів, потім за допомогою мікроконтролера створюють SMSповідомлення про відсутність основного живлення і видають його в GSM-модуль для передачі через GSM-антену по радіочастотному каналу на найближчу базову GSM-станцію GSM-мережі, подальшу доставку інформації на телефони користувачів індивідуальних автомобільних сервісно-інформаційних охоронних систем здійснюють за допомогою служби передачі даних, надсилаючи SMS-повідомлення про відсутність основного живлення. Іоністор (або суперконденсатор) - це енергонакопичувальний конденсатор, заряд в якому накопичується на межі розділу двох середовищ електроду і електроліту. Енергія в іоністорі міститься у вигляді статичного заряду. Накопичення здійснюється, якщо до його обкладок буде прикладена різниця потенціалів (постійна напруга). Іоністор має тривалий термін служби, малий внутрішній опір, який забезпечує згладжування імпульсів (кидків) струму навантаження, якщо іоністор включено паралельно акумуляторній батареї, швидкий заряд протягом декількох секунд завдяки низькому внутрішньому опору. Робота іоністора при будь-якому навантаженні, що не перевершує номінального, має необмежене число циклів заряд/розряд, відсутність необхідності контролю за режимом зарядки, широкий діапазон робочих температур від -25 до +70°С, відносно низьку собівартість. Спосіб, що заявляється, використовує як накопичувач енергії іоністори, включені послідовно, що дає можливість одержати напругу достатньої величини і забезпечити нормальну роботу системи на період відправки SMS про раптове зникнення напруги живлення. Корисну модель пояснює схема системи оповіщення про зникнення живлення сервісноінформаційної охоронної GSM-системи. 57900 4 Система включає системний блок 1 автомобільної сервісно-інформаційної охоронної GSMсистеми, який містить мікроконтролер 2 системи для забезпечення контролю стану транспортного засобу, що охороняється. Мікроконтролер 2 сполучено з GSM-модулем 3, який через GSMантену 4 по радіочастотному каналу (РЧК) 5 сполучено з найближчою базовою GSM-станцією 6 GSM-мережі 7. Мікроконтролер 2 також сполучено з імпульсним блоком 7 живлення, що забезпечує живлення всіх основних пристроїв і блоків системи. Імпульсний блок 7 живлення також забезпечує резервне живлення системи за рахунок енергії, накопиченої в іоністорах С за відсутності основного живлення. Схема послідовного включення іоністорів С як малопотужного резервного джерела електроенергії містить мінімум радіодеталей. Серед них діод VD, що запобігає розрядці іонисторів через ланцюг живлення (при Uжив.=0). SMS-cлужба 8 забезпечує передачу інформації з базової GSM-станції 6 користувачам індивідуальних автомобільних сервісноінформаційних охоронних систем, яка може здійснюватися через мобільний телефон 9. Процес передачі команди з GSM-системи до телефону розглянуто на прикладі раптового зникнення живлення основного джерела живлення, коли автомобільна сервісно-інформаційна охоронна GSM-система знаходиться в режимі охорони. У штатному режимі Uжив.=12В, імпульсний блок 7 живлення видає на мікроконтролер 2 напругу живлення Up=3,3B і на GSM-модуль 3 Up=4,2B. Мікроконтролер 2 при зникненні основного живлення від штатного акумулятора автомобіля по ланцюгу через резистор R визначає, що напруга живлення Uжив.=0. Імпульсний блок 7 живлення, використовуючи енергію накопичену в іоністорах С, формує напругу резервного живлення. Напруга резервного живлення формується в процесі розрядки іоністорів С. Мікроконтролер 2 створює SMS-повідомлення «Відсутнє основне живлення» і видає його в GSM-модуль для передачі через GSM-антену 4 по радіочастотному каналу 5 на найближчу базову GSMстанцію 6 GSM-мережі 7. Подальшу доставку інформації на телефон 9 здійснюють за допомогою служби 8 передачі даних. Користувачі отримують SMS-повідомлення «Відсутнє основне живлення». 5 Комп’ютерна верстка Н. Лиcенко 57900 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
