Бойовий тактичний аерокоптер “оса”

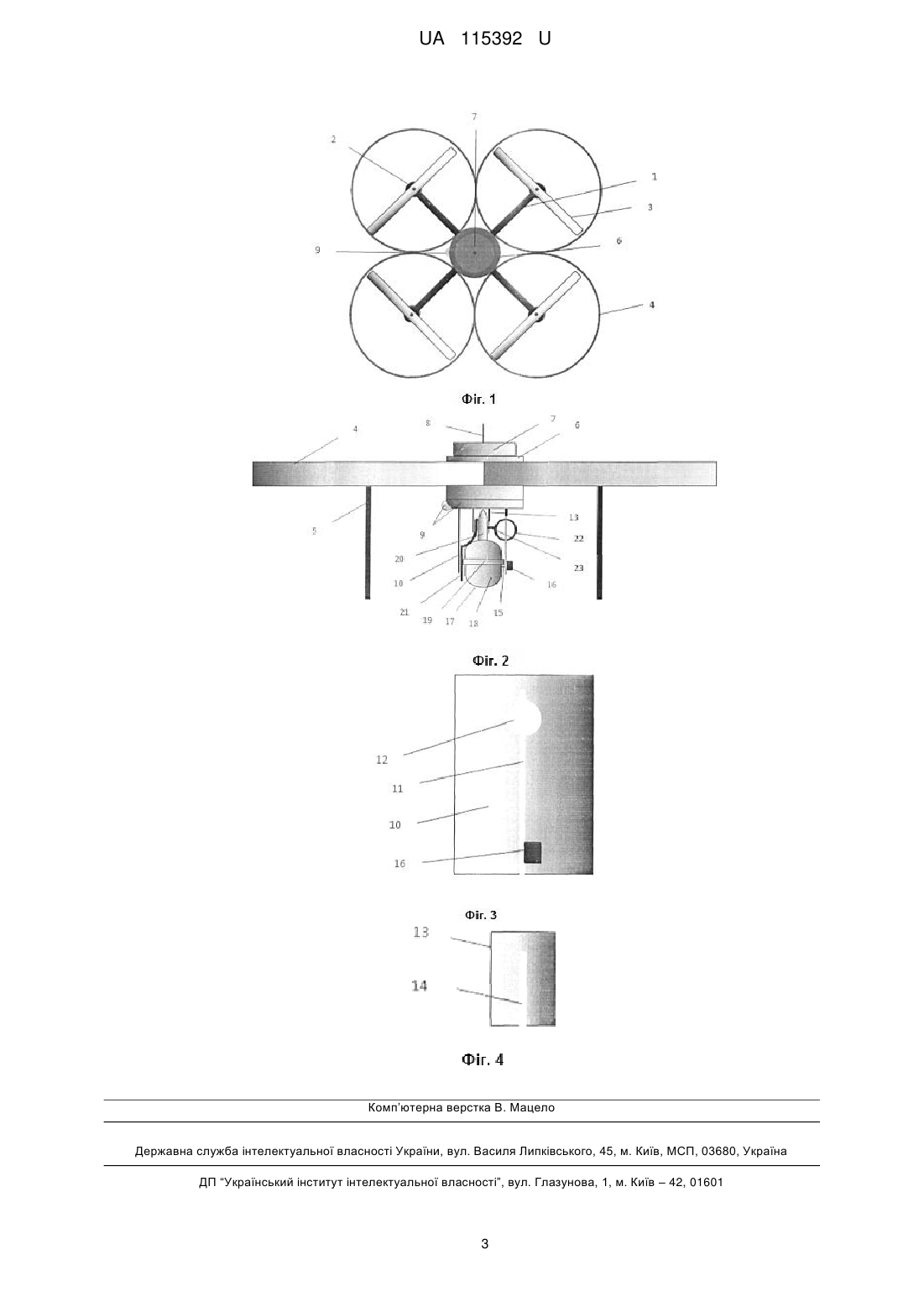

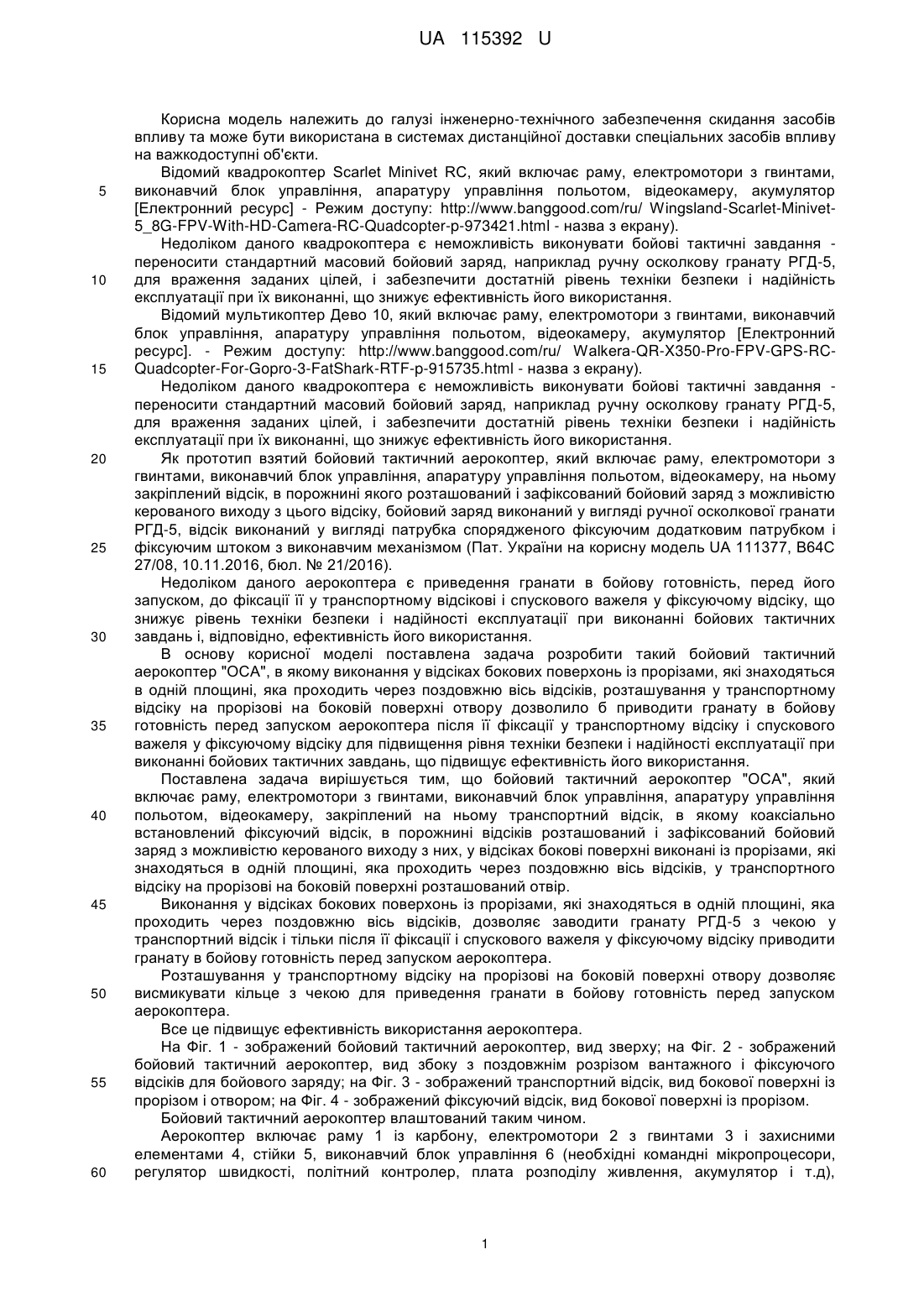

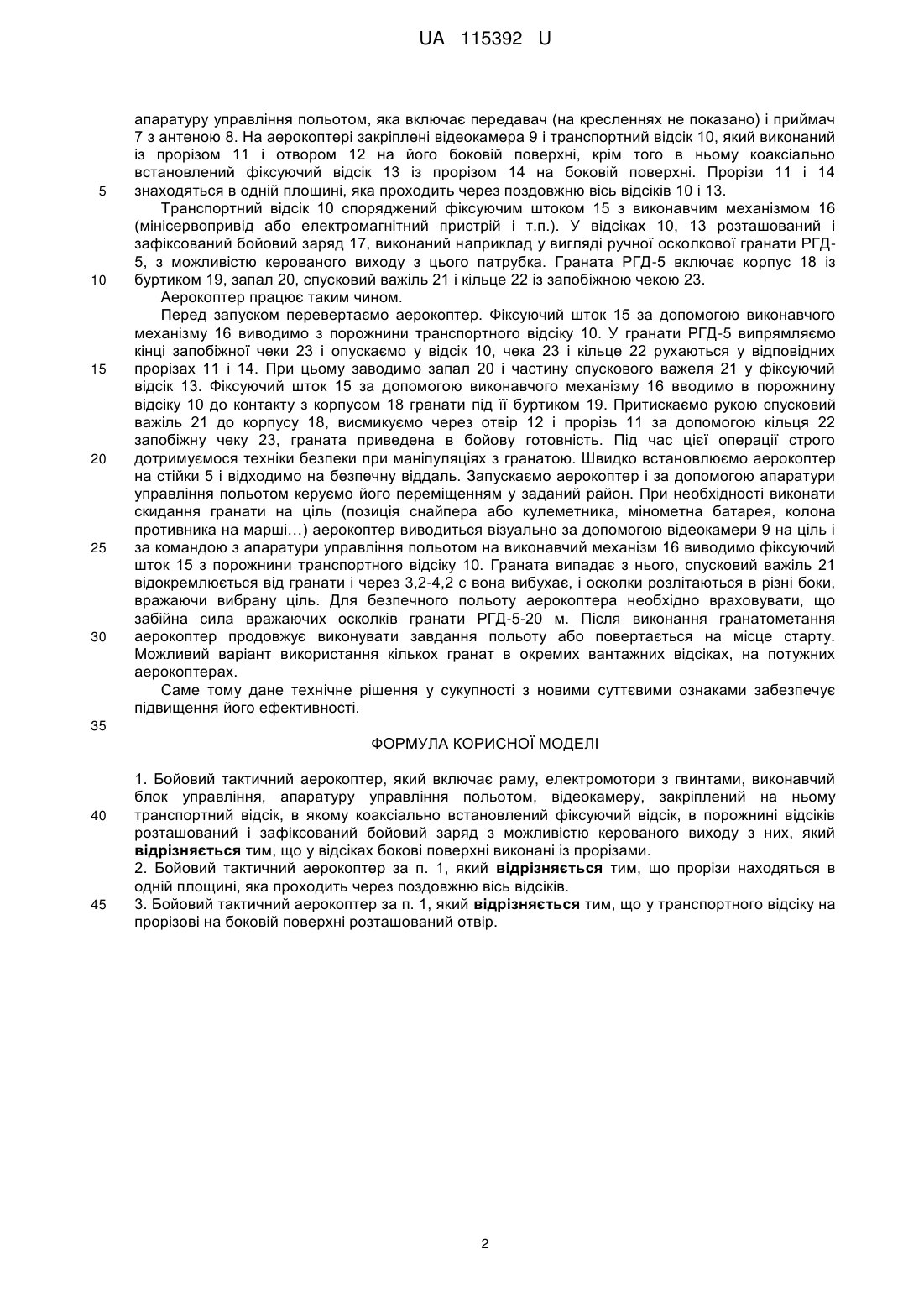

Реферат: Бойовий тактичний аерокоптер включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, закріплений на ньому транспортний відсік, в якому коаксіально встановлений фіксуючий відсік, в порожнині відсіків розташований і зафіксований бойовий заряд з можливістю керованого виходу з них. У відсіках бокові поверхні виконані із прорізами. UA 115392 U (12) UA 115392 U UA 115392 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інженерно-технічного забезпечення скидання засобів впливу та може бути використана в системах дистанційної доставки спеціальних засобів впливу на важкодоступні об'єкти. Відомий квадрокоптер Scarlet Minivet RC, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, акумулятор [Електронний ресурс] - Режим доступу: http://www.banggood.com/ru/ Wingsland-Scarlet-Minivet5_8G-FPV-With-HD-Camera-RC-Quadcopter-p-973421.html - назва з екрану). Недоліком даного квадрокоптера є неможливість виконувати бойові тактичні завдання переносити стандартний масовий бойовий заряд, наприклад ручну осколкову гранату РГД-5, для враження заданих цілей, і забезпечити достатній рівень техніки безпеки і надійність експлуатації при їх виконанні, що знижує ефективність його використання. Відомий мультикоптер Дево 10, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, акумулятор [Електронний ресурс]. - Режим доступу: http://www.banggood.com/ru/ Walkera-QR-X350-Pro-FPV-GPS-RCQuadcopter-For-Gopro-3-FatShark-RTF-p-915735.html - назва з екрану). Недоліком даного квадрокоптера є неможливість виконувати бойові тактичні завдання переносити стандартний масовий бойовий заряд, наприклад ручну осколкову гранату РГД-5, для враження заданих цілей, і забезпечити достатній рівень техніки безпеки і надійність експлуатації при їх виконанні, що знижує ефективність його використання. Як прототип взятий бойовий тактичний аерокоптер, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, на ньому закріплений відсік, в порожнині якого розташований і зафіксований бойовий заряд з можливістю керованого виходу з цього відсіку, бойовий заряд виконаний у вигляді ручної осколкової гранати РГД-5, відсік виконаний у вигляді патрубка спорядженого фіксуючим додатковим патрубком і фіксуючим штоком з виконавчим механізмом (Пат. України на корисну модель UA 111377, В64С 27/08, 10.11.2016, бюл. № 21/2016). Недоліком даного аерокоптера є приведення гранати в бойову готовність, перед його запуском, до фіксації її у транспортному відсікові і спускового важеля у фіксуючому відсіку, що знижує рівень техніки безпеки і надійності експлуатації при виконанні бойових тактичних завдань і, відповідно, ефективність його використання. В основу корисної моделі поставлена задача розробити такий бойовий тактичний аерокоптер "ОСА", в якому виконання у відсіках бокових поверхонь із прорізами, які знаходяться в одній площині, яка проходить через поздовжню вісь відсіків, розташування у транспортному відсіку на прорізові на боковій поверхні отвору дозволило б приводити гранату в бойову готовність перед запуском аерокоптера після її фіксації у транспортному відсіку і спускового важеля у фіксуючому відсіку для підвищення рівня техніки безпеки і надійності експлуатації при виконанні бойових тактичних завдань, що підвищує ефективність його використання. Поставлена задача вирішується тим, що бойовий тактичний аерокоптер "ОСА", який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, закріплений на ньому транспортний відсік, в якому коаксіально встановлений фіксуючий відсік, в порожнині відсіків розташований і зафіксований бойовий заряд з можливістю керованого виходу з них, у відсіках бокові поверхні виконані із прорізами, які знаходяться в одній площині, яка проходить через поздовжню вісь відсіків, у транспортного відсіку на прорізові на боковій поверхні розташований отвір. Виконання у відсіках бокових поверхонь із прорізами, які знаходяться в одній площині, яка проходить через поздовжню вісь відсіків, дозволяє заводити гранату РГД-5 з чекою у транспортний відсік і тільки після її фіксації і спускового важеля у фіксуючому відсіку приводити гранату в бойову готовність перед запуском аерокоптера. Розташування у транспортному відсіку на прорізові на боковій поверхні отвору дозволяє висмикувати кільце з чекою для приведення гранати в бойову готовність перед запуском аерокоптера. Все це підвищує ефективність використання аерокоптера. На Фіг. 1 - зображений бойовий тактичний аерокоптер, вид зверху; на Фіг. 2 - зображений бойовий тактичний аерокоптер, вид збоку з поздовжнім розрізом вантажного і фіксуючого відсіків для бойового заряду; на Фіг. 3 - зображений транспортний відсік, вид бокової поверхні із прорізом і отвором; на Фіг. 4 - зображений фіксуючий відсік, вид бокової поверхні із прорізом. Бойовий тактичний аерокоптер влаштований таким чином. Аерокоптер включає раму 1 із карбону, електромотори 2 з гвинтами 3 і захисними елементами 4, стійки 5, виконавчий блок управління 6 (необхідні командні мікропроцесори, регулятор швидкості, політний контролер, плата розподілу живлення, акумулятор і т.д), 1 UA 115392 U 5 10 15 20 25 30 апаратуру управління польотом, яка включає передавач (на кресленнях не показано) і приймач 7 з антеною 8. На аерокоптері закріплені відеокамера 9 і транспортний відсік 10, який виконаний із прорізом 11 і отвором 12 на його боковій поверхні, крім того в ньому коаксіально встановлений фіксуючий відсік 13 із прорізом 14 на боковій поверхні. Прорізи 11 і 14 знаходяться в одній площині, яка проходить через поздовжню вісь відсіків 10 і 13. Транспортний відсік 10 споряджений фіксуючим штоком 15 з виконавчим механізмом 16 (мінісервопривід або електромагнітний пристрій і т.п.). У відсіках 10, 13 розташований і зафіксований бойовий заряд 17, виконаний наприклад у вигляді ручної осколкової гранати РГД5, з можливістю керованого виходу з цього патрубка. Граната РГД-5 включає корпус 18 із буртиком 19, запал 20, спусковий важіль 21 і кільце 22 із запобіжною чекою 23. Аерокоптер працює таким чином. Перед запуском перевертаємо аерокоптер. Фіксуючий шток 15 за допомогою виконавчого механізму 16 виводимо з порожнини транспортного відсіку 10. У гранати РГД-5 випрямляємо кінці запобіжної чеки 23 і опускаємо у відсік 10, чека 23 і кільце 22 рухаються у відповідних прорізах 11 і 14. При цьому заводимо запал 20 і частину спускового важеля 21 у фіксуючий відсік 13. Фіксуючий шток 15 за допомогою виконавчого механізму 16 вводимо в порожнину відсіку 10 до контакту з корпусом 18 гранати під її буртиком 19. Притискаємо рукою спусковий важіль 21 до корпусу 18, висмикуємо через отвір 12 і прорізь 11 за допомогою кільця 22 запобіжну чеку 23, граната приведена в бойову готовність. Під час цієї операції строго дотримуємося техніки безпеки при маніпуляціях з гранатою. Швидко встановлюємо аерокоптер на стійки 5 і відходимо на безпечну віддаль. Запускаємо аерокоптер і за допомогою апаратури управління польотом керуємо його переміщенням у заданий район. При необхідності виконати скидання гранати на ціль (позиція снайпера або кулеметника, мінометна батарея, колона противника на марші…) аерокоптер виводиться візуально за допомогою відеокамери 9 на ціль і за командою з апаратури управління польотом на виконавчий механізм 16 виводимо фіксуючий шток 15 з порожнини транспортного відсіку 10. Граната випадає з нього, спусковий важіль 21 відокремлюється від гранати і через 3,2-4,2 с вона вибухає, і осколки розлітаються в різні боки, вражаючи вибрану ціль. Для безпечного польоту аерокоптера необхідно враховувати, що забійна сила вражаючих осколків гранати РГД-5-20 м. Після виконання гранатометання аерокоптер продовжує виконувати завдання польоту або повертається на місце старту. Можливий варіант використання кількох гранат в окремих вантажних відсіках, на потужних аерокоптерах. Саме тому дане технічне рішення у сукупності з новими суттєвими ознаками забезпечує підвищення його ефективності. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Бойовий тактичний аерокоптер, який включає раму, електромотори з гвинтами, виконавчий блок управління, апаратуру управління польотом, відеокамеру, закріплений на ньому транспортний відсік, в якому коаксіально встановлений фіксуючий відсік, в порожнині відсіків розташований і зафіксований бойовий заряд з можливістю керованого виходу з них, який відрізняється тим, що у відсіках бокові поверхні виконані із прорізами. 2. Бойовий тактичний аерокоптер за п. 1, який відрізняється тим, що прорізи находяться в одній площині, яка проходить через поздовжню вісь відсіків. 3. Бойовий тактичний аерокоптер за п. 1, який відрізняється тим, що у транспортного відсіку на прорізові на боковій поверхні розташований отвір. 2 UA 115392 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
