Скріпка канцелярська

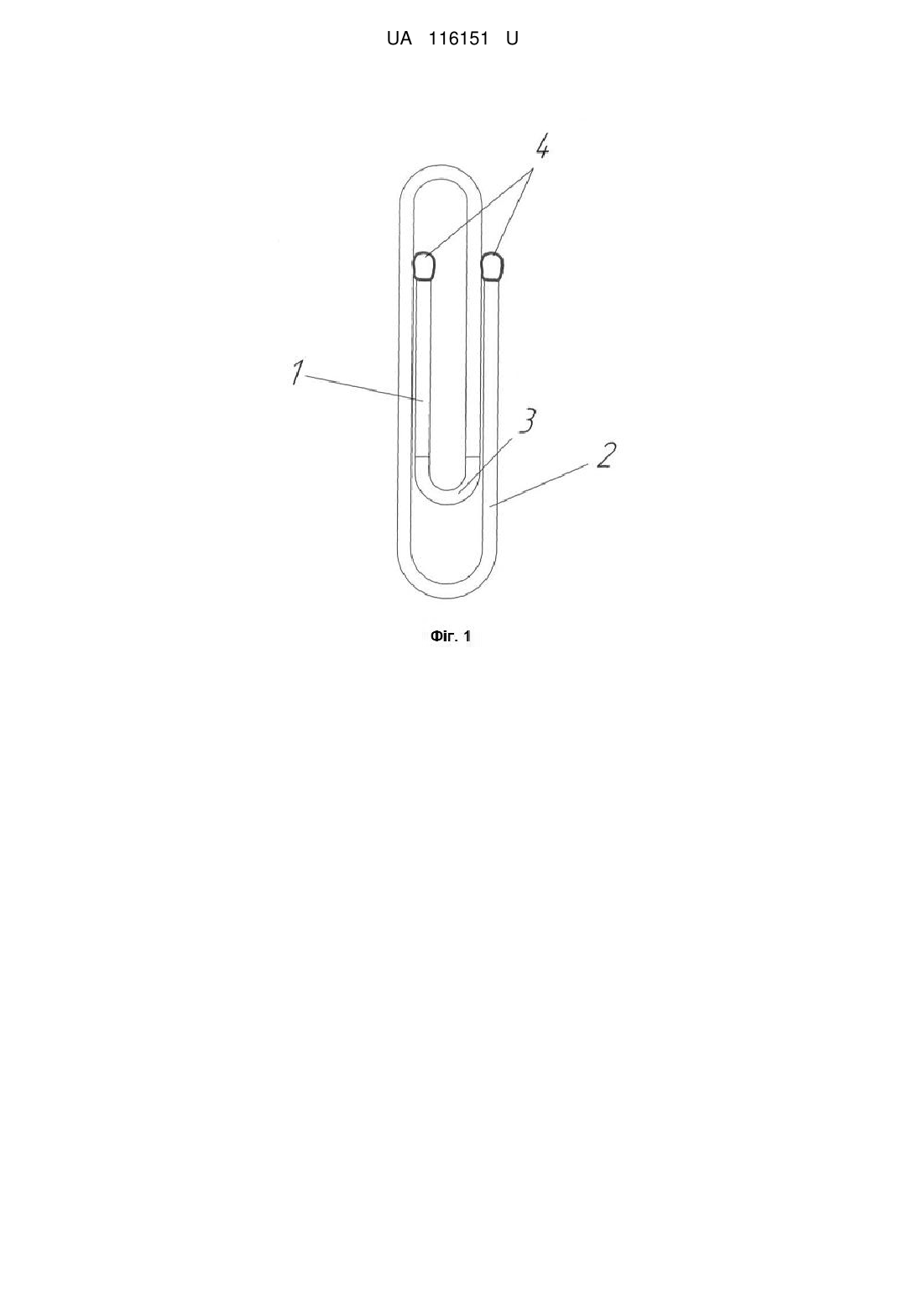

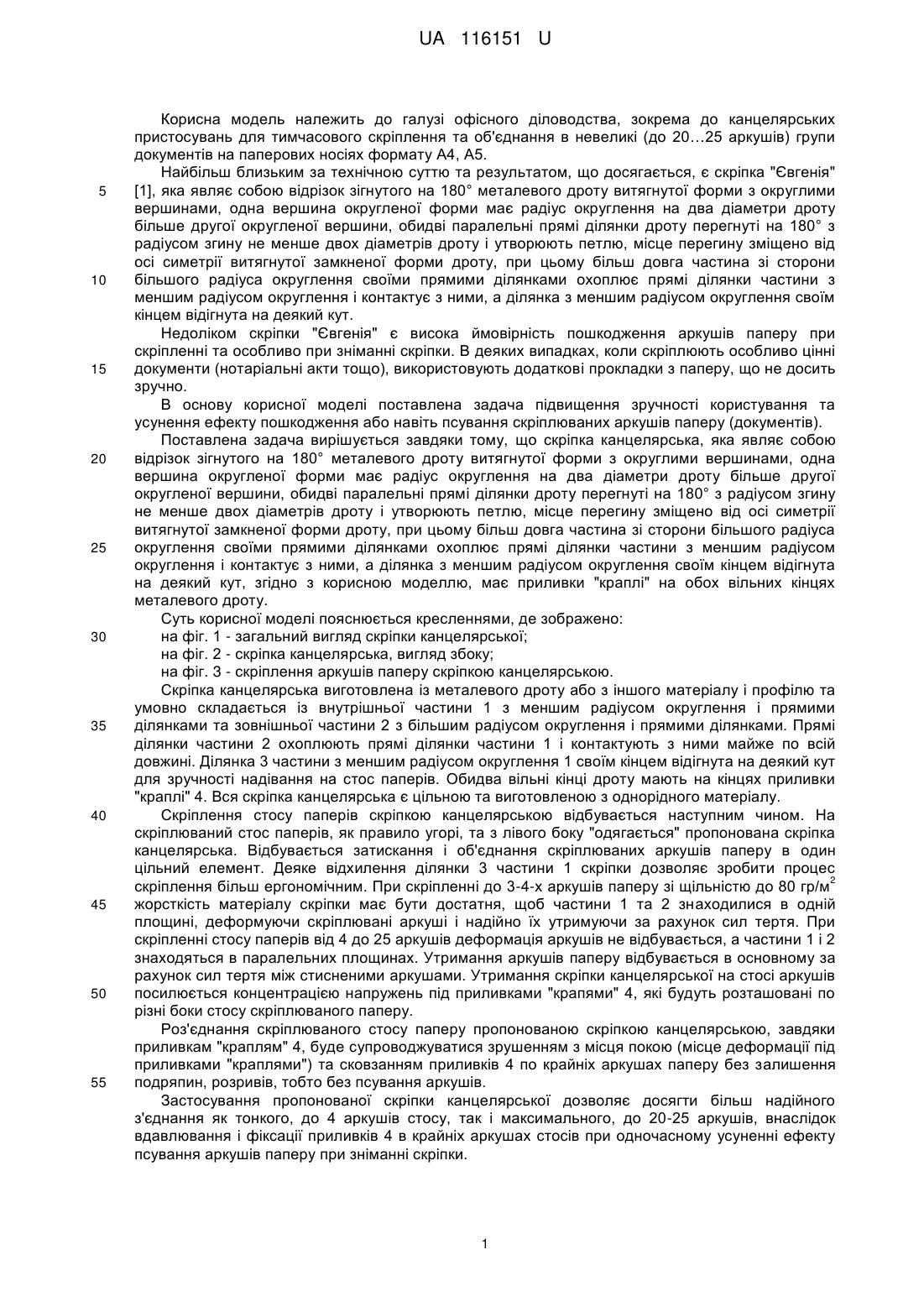

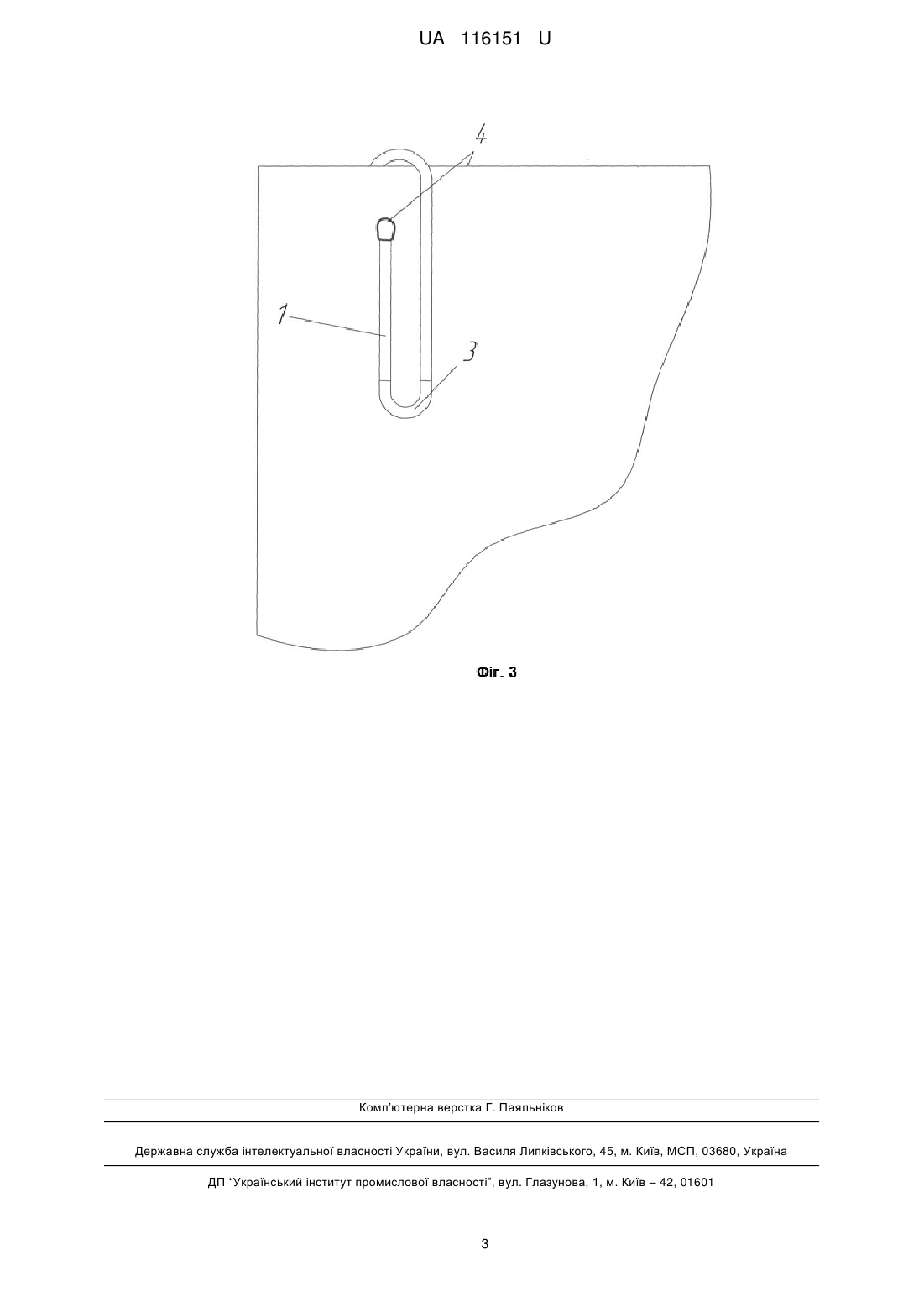

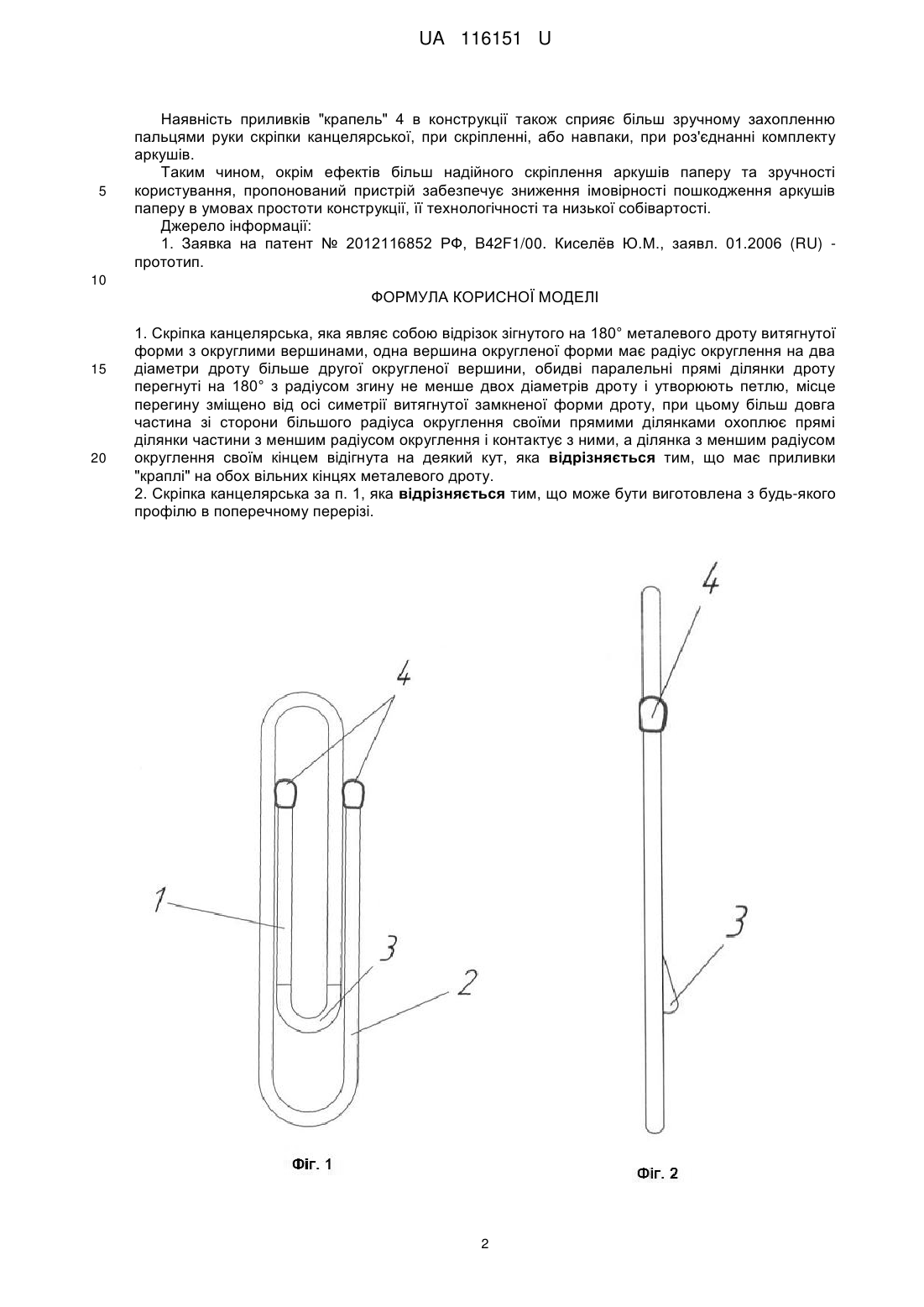

Реферат: Скріпка канцелярська являє собою відрізок зігнутого на 180° металевого дроту витягнутої форми з округлими вершинами, одна вершина округленої форми має радіус округлення на два діаметри дроту більше другої округленої вершини. Обидві паралельні прямі ділянки дроту перегнуті на 180° з радіусом згину не менше двох діаметрів дроту і утворюють петлю, місце перегину зміщено від осі симетрії витягнутої замкненої форми дроту. При цьому більш довга частина зі сторони більшого радіуса округлення своїми прямими ділянками охоплює прямі ділянки частини з меншим радіусом округлення і контактує з ними, а ділянка з меншим радіусом округлення своїм кінцем відігнута на деякий кут. Додатково на обох вільних кінцях металевого дроту виконані приливки "краплі". UA 116151 U (12) UA 116151 U UA 116151 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі офісного діловодства, зокрема до канцелярських пристосувань для тимчасового скріплення та об'єднання в невеликі (до 20…25 аркушів) групи документів на паперових носіях формату А4, А5. Найбільш близьким за технічною суттю та результатом, що досягається, є скріпка "Євгенія" [1], яка являє собою відрізок зігнутого на 180° металевого дроту витягнутої форми з округлими вершинами, одна вершина округленої форми має радіус округлення на два діаметри дроту більше другої округленої вершини, обидві паралельні прямі ділянки дроту перегнуті на 180° з радіусом згину не менше двох діаметрів дроту і утворюють петлю, місце перегину зміщено від осі симетрії витягнутої замкненої форми дроту, при цьому більш довга частина зі сторони більшого радіуса округлення своїми прямими ділянками охоплює прямі ділянки частини з меншим радіусом округлення і контактує з ними, а ділянка з меншим радіусом округлення своїм кінцем відігнута на деякий кут. Недоліком скріпки "Євгенія" є висока ймовірність пошкодження аркушів паперу при скріпленні та особливо при зніманні скріпки. В деяких випадках, коли скріплюють особливо цінні документи (нотаріальні акти тощо), використовують додаткові прокладки з паперу, що не досить зручно. В основу корисної моделі поставлена задача підвищення зручності користування та усунення ефекту пошкодження або навіть псування скріплюваних аркушів паперу (документів). Поставлена задача вирішується завдяки тому, що скріпка канцелярська, яка являє собою відрізок зігнутого на 180° металевого дроту витягнутої форми з округлими вершинами, одна вершина округленої форми має радіус округлення на два діаметри дроту більше другої округленої вершини, обидві паралельні прямі ділянки дроту перегнуті на 180° з радіусом згину не менше двох діаметрів дроту і утворюють петлю, місце перегину зміщено від осі симетрії витягнутої замкненої форми дроту, при цьому більш довга частина зі сторони більшого радіуса округлення своїми прямими ділянками охоплює прямі ділянки частини з меншим радіусом округлення і контактує з ними, а ділянка з меншим радіусом округлення своїм кінцем відігнута на деякий кут, згідно з корисною моделлю, має приливки "краплі" на обох вільних кінцях металевого дроту. Суть корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 - загальний вигляд скріпки канцелярської; на фіг. 2 - скріпка канцелярська, вигляд збоку; на фіг. 3 - скріплення аркушів паперу скріпкою канцелярською. Скріпка канцелярська виготовлена із металевого дроту або з іншого матеріалу і профілю та умовно складається із внутрішньої частини 1 з меншим радіусом округлення і прямими ділянками та зовнішньої частини 2 з більшим радіусом округлення і прямими ділянками. Прямі ділянки частини 2 охоплюють прямі ділянки частини 1 і контактують з ними майже по всій довжині. Ділянка 3 частини з меншим радіусом округлення 1 своїм кінцем відігнута на деякий кут для зручності надівання на стос паперів. Обидва вільні кінці дроту мають на кінцях приливки "краплі" 4. Вся скріпка канцелярська є цільною та виготовленою з однорідного матеріалу. Скріплення стосу паперів скріпкою канцелярською відбувається наступним чином. На скріплюваний стос паперів, як правило угорі, та з лівого боку "одягається" пропонована скріпка канцелярська. Відбувається затискання і об'єднання скріплюваних аркушів паперу в один цільний елемент. Деяке відхилення ділянки 3 частини 1 скріпки дозволяє зробити процес 2 скріплення більш ергономічним. При скріпленні до 3-4-х аркушів паперу зі щільністю до 80 гр/м жорсткість матеріалу скріпки має бути достатня, щоб частини 1 та 2 знаходилися в одній площині, деформуючи скріплювані аркуші і надійноїх утримуючи за рахунок сил тертя. При скріпленні стосу паперів від 4 до 25 аркушів деформація аркушів не відбувається, а частини 1 і 2 знаходяться в паралельних площинах. Утримання аркушів паперу відбувається в основному за рахунок сил тертя між стисненими аркушами. Утримання скріпки канцелярської на стосі аркушів посилюється концентрацією напружень під приливками "крапями" 4, які будуть розташовані по різні боки стосу скріплюваного паперу. Роз'єднання скріплюваного стосу паперу пропонованою скріпкою канцелярською, завдяки приливкам "краплям" 4, буде супроводжуватися зрушенням з місця покою (місце деформації під приливками "краплями") та сковзанням приливків 4 по крайніх аркушах паперу без залишення подряпин, розривів, тобто без псування аркушів. Застосування пропонованої скріпки канцелярської дозволяє досягти більш надійного з'єднання як тонкого, до 4 аркушів стосу, так і максимального, до 20-25 аркушів, внаслідок вдавлювання і фіксації приливків 4 в крайніх аркушах стосів при одночасному усуненні ефекту псування аркушів паперу при зніманні скріпки. 1 UA 116151 U 5 Наявність приливків "крапель" 4 в конструкції також сприяє більш зручному захопленню пальцями руки скріпки канцелярської, при скріпленні, або навпаки, при роз'єднанні комплекту аркушів. Таким чином, окрім ефектів більш надійного скріплення аркушів паперу та зручності користування, пропонований пристрій забезпечує зниження імовірності пошкодження аркушів паперу в умовах простоти конструкції, її технологічності та низької собівартості. Джерело інформації: 1. Заявка на патент № 2012116852 РФ, B42F1/00. Киселёв Ю.М., заявл. 01.2006 (RU) прототип. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Скріпка канцелярська, яка являє собою відрізок зігнутого на 180° металевого дроту витягнутої форми з округлими вершинами, одна вершина округленої форми має радіус округлення на два діаметри дроту більше другої округленої вершини, обидві паралельні прямі ділянки дроту перегнуті на 180° з радіусом згину не менше двох діаметрів дроту і утворюють петлю, місце перегину зміщено від осі симетрії витягнутої замкненої форми дроту, при цьому більш довга частина зі сторони більшого радіуса округлення своїми прямими ділянками охоплює прямі ділянки частини з меншим радіусом округлення і контактує з ними, а ділянка з меншим радіусом округлення своїм кінцем відігнута на деякий кут, яка відрізняється тим, що має приливки "краплі" на обох вільних кінцях металевого дроту. 2. Скріпка канцелярська за п. 1, яка відрізняється тим, що може бути виготовлена з будь-якого профілю в поперечному перерізі. 2 UA 116151 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
