Скріпка канцелярська дідійчука

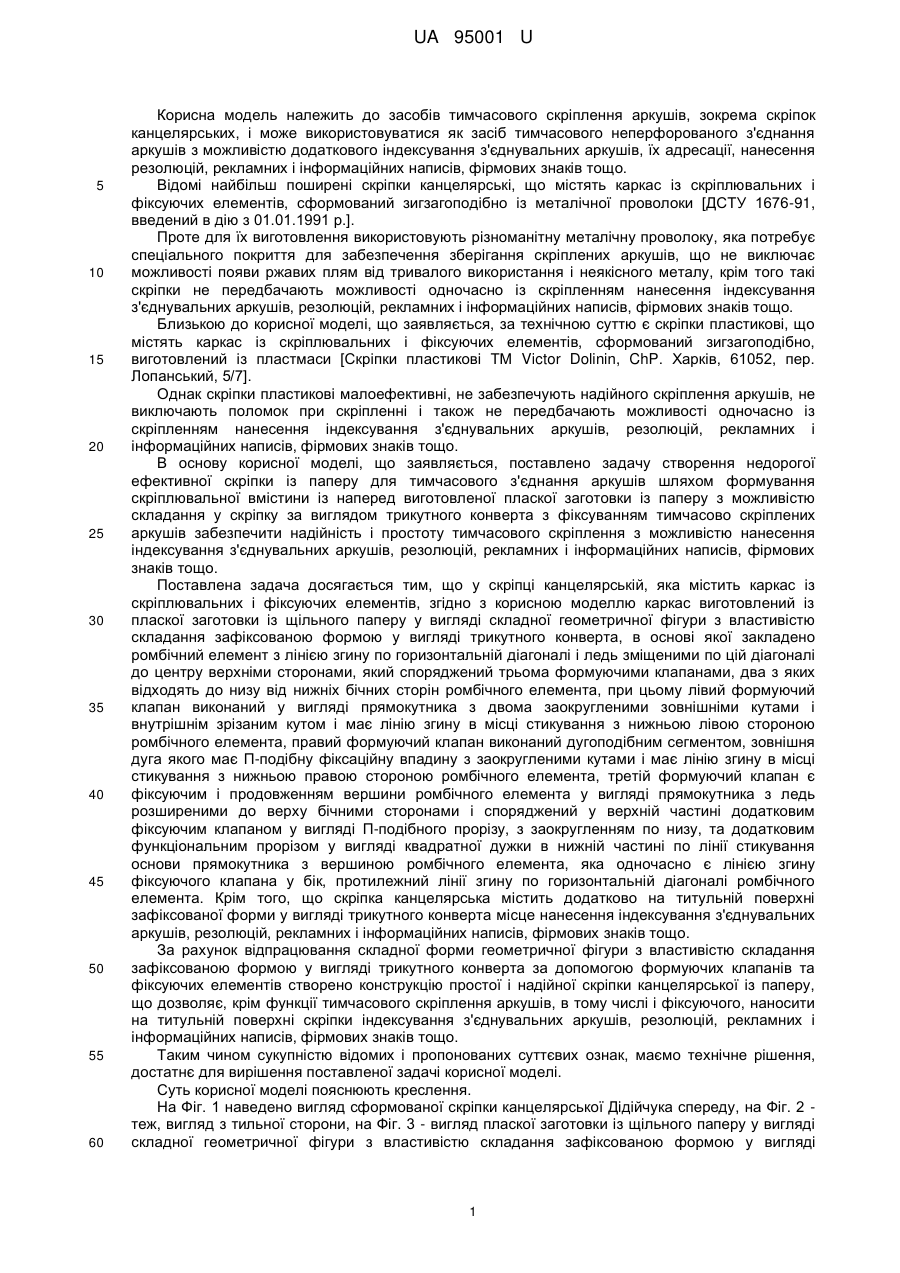

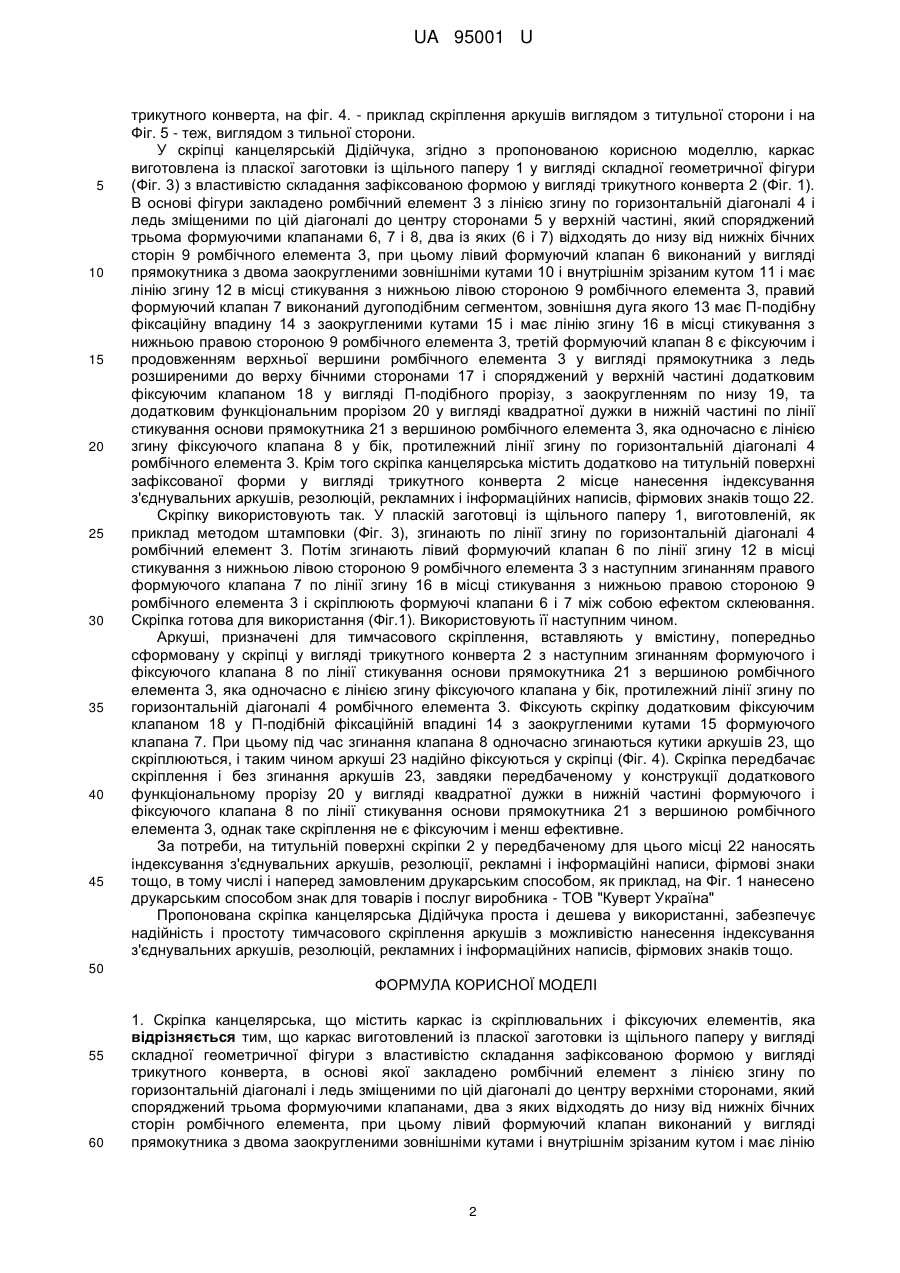

Реферат: UA 95001 U UA 95001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів тимчасового скріплення аркушів, зокрема скріпок канцелярських, і може використовуватися як засіб тимчасового неперфорованого з'єднання аркушів з можливістю додаткового індексування з'єднувальних аркушів, їх адресації, нанесення резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. Відомі найбільш поширені скріпки канцелярські, що містять каркас із скріплювальних і фіксуючих елементів, сформований зигзагоподібно із металічної проволоки [ДСТУ 1676-91, введений в дію з 01.01.1991 р.]. Проте для їх виготовлення використовують різноманітну металічну проволоку, яка потребує спеціального покриття для забезпечення зберігання скріплених аркушів, що не виключає можливості появи ржавих плям від тривалого використання і неякісного металу, крім того такі скріпки не передбачають можливості одночасно із скріпленням нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. Близькою до корисної моделі, що заявляється, за технічною суттю є скріпки пластикові, що містять каркас із скріплювальних і фіксуючих елементів, сформований зигзагоподібно, виготовлений із пластмаси [Скріпки пластикові ТМ Victor Dolinin, ChP. Харків, 61052, пер. Лопанський, 5/7]. Однак скріпки пластикові малоефективні, не забезпечують надійного скріплення аркушів, не виключають поломок при скріпленні і також не передбачають можливості одночасно із скріпленням нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. В основу корисної моделі, що заявляється, поставлено задачу створення недорогої ефективної скріпки із паперу для тимчасового з'єднання аркушів шляхом формування скріплювальної вмістини із наперед виготовленої пласкої заготовки із паперу з можливістю складання у скріпку за виглядом трикутного конверта з фіксуванням тимчасово скріплених аркушів забезпечити надійність і простоту тимчасового скріплення з можливістю нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. Поставлена задача досягається тим, що у скріпці канцелярській, яка містить каркас із скріплювальних і фіксуючих елементів, згідно з корисною моделлю каркас виготовлений із пласкої заготовки із щільного паперу у вигляді складної геометричної фігури з властивістю складання зафіксованою формою у вигляді трикутного конверта, в основі якої закладено ромбічний елемент з лінією згину по горизонтальній діагоналі і ледь зміщеними по цій діагоналі до центру верхніми сторонами, який споряджений трьома формуючими клапанами, два з яких відходять до низу від нижніх бічних сторін ромбічного елемента, при цьому лівий формуючий клапан виконаний у вигляді прямокутника з двома заокругленими зовнішніми кутами і внутрішнім зрізаним кутом і має лінію згину в місці стикування з нижньою лівою стороною ромбічного елемента, правий формуючий клапан виконаний дугоподібним сегментом, зовнішня дуга якого має П-подібну фіксаційну впадину з заокругленими кутами і має лінію згину в місці стикування з нижньою правою стороною ромбічного елемента, третій формуючий клапан є фіксуючим і продовженням вершини ромбічного елемента у вигляді прямокутника з ледь розширеними до верху бічними сторонами і споряджений у верхній частині додатковим фіксуючим клапаном у вигляді П-подібного прорізу, з заокругленням по низу, та додатковим функціональним прорізом у вигляді квадратної дужки в нижній частині по лінії стикування основи прямокутника з вершиною ромбічного елемента, яка одночасно є лінією згину фіксуючого клапана у бік, протилежний лінії згину по горизонтальній діагоналі ромбічного елемента. Крім того, що скріпка канцелярська містить додатково на титульній поверхні зафіксованої форми у вигляді трикутного конверта місце нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. За рахунок відпрацювання складної форми геометричної фігури з властивістю складання зафіксованою формою у вигляді трикутного конверта за допомогою формуючих клапанів та фіксуючих елементів створено конструкцію простої і надійної скріпки канцелярської із паперу, що дозволяє, крім функції тимчасового скріплення аркушів, в тому числі і фіксуючого, наносити на титульній поверхні скріпки індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. Таким чином сукупністю відомих і пропонованих суттєвих ознак, маємо технічне рішення, достатнє для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюють креслення. На Фіг. 1 наведено вигляд сформованої скріпки канцелярської Дідійчука спереду, на Фіг. 2 теж, вигляд з тильної сторони, на Фіг. 3 - вигляд пласкої заготовки із щільного паперу у вигляді складної геометричної фігури з властивістю складання зафіксованою формою у вигляді 1 UA 95001 U 5 10 15 20 25 30 35 40 45 трикутного конверта, на фіг. 4. - приклад скріплення аркушів виглядом з титульної сторони і на Фіг. 5 - теж, виглядом з тильної сторони. У скріпці канцелярській Дідійчука, згідно з пропонованою корисною моделлю, каркас виготовлена із пласкої заготовки із щільного паперу 1 у вигляді складної геометричної фігури (Фіг. 3) з властивістю складання зафіксованою формою у вигляді трикутного конверта 2 (Фіг. 1). В основі фігури закладено ромбічний елемент 3 з лінією згину по горизонтальній діагоналі 4 і ледь зміщеними по цій діагоналі до центру сторонами 5 у верхній частині, який споряджений трьома формуючими клапанами 6, 7 і 8, два із яких (6 і 7) відходять до низу від нижніх бічних сторін 9 ромбічного елемента 3, при цьому лівий формуючий клапан 6 виконаний у вигляді прямокутника з двома заокругленими зовнішніми кутами 10 і внутрішнім зрізаним кутом 11 і має лінію згину 12 в місці стикування з нижньою лівою стороною 9 ромбічного елемента 3, правий формуючий клапан 7 виконаний дугоподібним сегментом, зовнішня дуга якого 13 має П-подібну фіксаційну впадину 14 з заокругленими кутами 15 і має лінію згину 16 в місці стикування з нижньою правою стороною 9 ромбічного елемента 3, третій формуючий клапан 8 є фіксуючим і продовженням верхньої вершини ромбічного елемента 3 у вигляді прямокутника з ледь розширеними до верху бічними сторонами 17 і споряджений у верхній частині додатковим фіксуючим клапаном 18 у вигляді П-подібного прорізу, з заокругленням по низу 19, та додатковим функціональним прорізом 20 у вигляді квадратної дужки в нижній частині по лінії стикування основи прямокутника 21 з вершиною ромбічного елемента 3, яка одночасно є лінією згину фіксуючого клапана 8 у бік, протилежний лінії згину по горизонтальній діагоналі 4 ромбічного елемента 3. Крім того скріпка канцелярська містить додатково на титульній поверхні зафіксованої форми у вигляді трикутного конверта 2 місце нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо 22. Скріпку використовують так. У пласкій заготовці із щільного паперу 1, виготовленій, як приклад методом штамповки (Фіг. 3), згинають по лінії згину по горизонтальній діагоналі 4 ромбічний елемент 3. Потім згинають лівий формуючий клапан 6 по лінії згину 12 в місці стикування з нижньою лівою стороною 9 ромбічного елемента 3 з наступним згинанням правого формуючого клапана 7 по лінії згину 16 в місці стикування з нижньою правою стороною 9 ромбічного елемента 3 і скріплюють формуючі клапани 6 і 7 між собою ефектом склеювання. Скріпка готова для використання (Фіг.1). Використовують її наступним чином. Аркуші, призначені для тимчасового скріплення, вставляють у вмістину, попередньо сформовану у скріпці у вигляді трикутного конверта 2 з наступним згинанням формуючого і фіксуючого клапана 8 по лінії стикування основи прямокутника 21 з вершиною ромбічного елемента 3, яка одночасно є лінією згину фіксуючого клапана у бік, протилежний лінії згину по горизонтальній діагоналі 4 ромбічного елемента 3. Фіксують скріпку додатковим фіксуючим клапаном 18 у П-подібній фіксаційній впадині 14 з заокругленими кутами 15 формуючого клапана 7. При цьому під час згинання клапана 8 одночасно згинаються кутики аркушів 23, що скріплюються, і таким чином аркуші 23 надійно фіксуються у скріпці (Фіг. 4). Скріпка передбачає скріплення і без згинання аркушів 23, завдяки передбаченому у конструкції додаткового функціональному прорізу 20 у вигляді квадратної дужки в нижній частині формуючого і фіксуючого клапана 8 по лінії стикування основи прямокутника 21 з вершиною ромбічного елемента 3, однак таке скріплення не є фіксуючим і менш ефективне. За потреби, на титульній поверхні скріпки 2 у передбаченому для цього місці 22 наносять індексування з'єднувальних аркушів, резолюції, рекламні і інформаційні написи, фірмові знаки тощо, в тому числі і наперед замовленим друкарським способом, як приклад, на Фіг. 1 нанесено друкарським способом знак для товарів і послуг виробника - ТОВ "Куверт Україна" Пропонована скріпка канцелярська Дідійчука проста і дешева у використанні, забезпечує надійність і простоту тимчасового скріплення аркушів з можливістю нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Скріпка канцелярська, що містить каркас із скріплювальних і фіксуючих елементів, яка відрізняється тим, що каркас виготовлений із пласкої заготовки із щільного паперу у вигляді складної геометричної фігури з властивістю складання зафіксованою формою у вигляді трикутного конверта, в основі якої закладено ромбічний елемент з лінією згину по горизонтальній діагоналі і ледь зміщеними по цій діагоналі до центру верхніми сторонами, який споряджений трьома формуючими клапанами, два з яких відходять до низу від нижніх бічних сторін ромбічного елемента, при цьому лівий формуючий клапан виконаний у вигляді прямокутника з двома заокругленими зовнішніми кутами і внутрішнім зрізаним кутом і має лінію 2 UA 95001 U 5 10 згину в місці стикування з нижньою лівою стороною ромбічного елемента, правий формуючий клапан виконаний дугоподібним сегментом, зовнішня дуга якого має П-подібну фіксаційну впадину з заокругленими кутами і має лінію згину в місці стикування з нижньою правою стороною ромбічного елемента, третій формуючий клапан є фіксуючим і продовженням вершини ромбічного елемента у вигляді прямокутника з ледь розширеними до верху бічними сторонами і споряджений у верхній частині додатковим фіксуючим клапаном у вигляді Пподібного прорізу, з заокругленням по низу, та додатковим функціональним прорізом у вигляді квадратної дужки в нижній частині по лінії стикування основи прямокутника з вершиною ромбічного елемента, яка одночасно є лінією згину фіксуючого клапана у бік, протилежний лінії згину по горизонтальній діагоналі ромбічного елемента. 2. Скріпка канцелярська за п. 1, яка відрізняється тим, що додатково містить на титульній поверхні зафіксованої форми у вигляді трикутного конверта місце нанесення індексування з'єднувальних аркушів, резолюцій, рекламних і інформаційних написів, фірмових знаків тощо. 3 UA 95001 U 4 UA 95001 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
