Сигнальний пристрій для візуального виявлення людини в морі

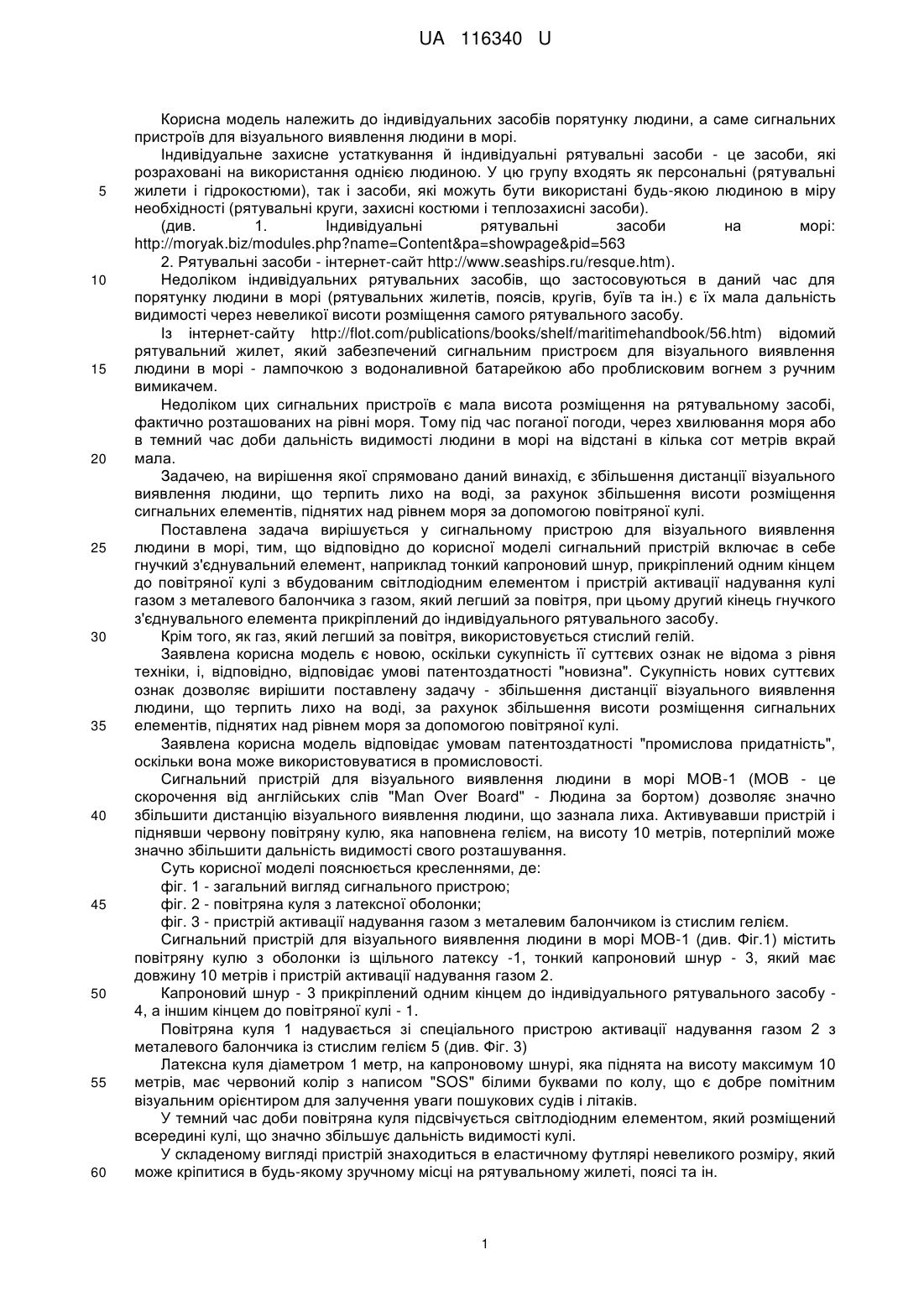

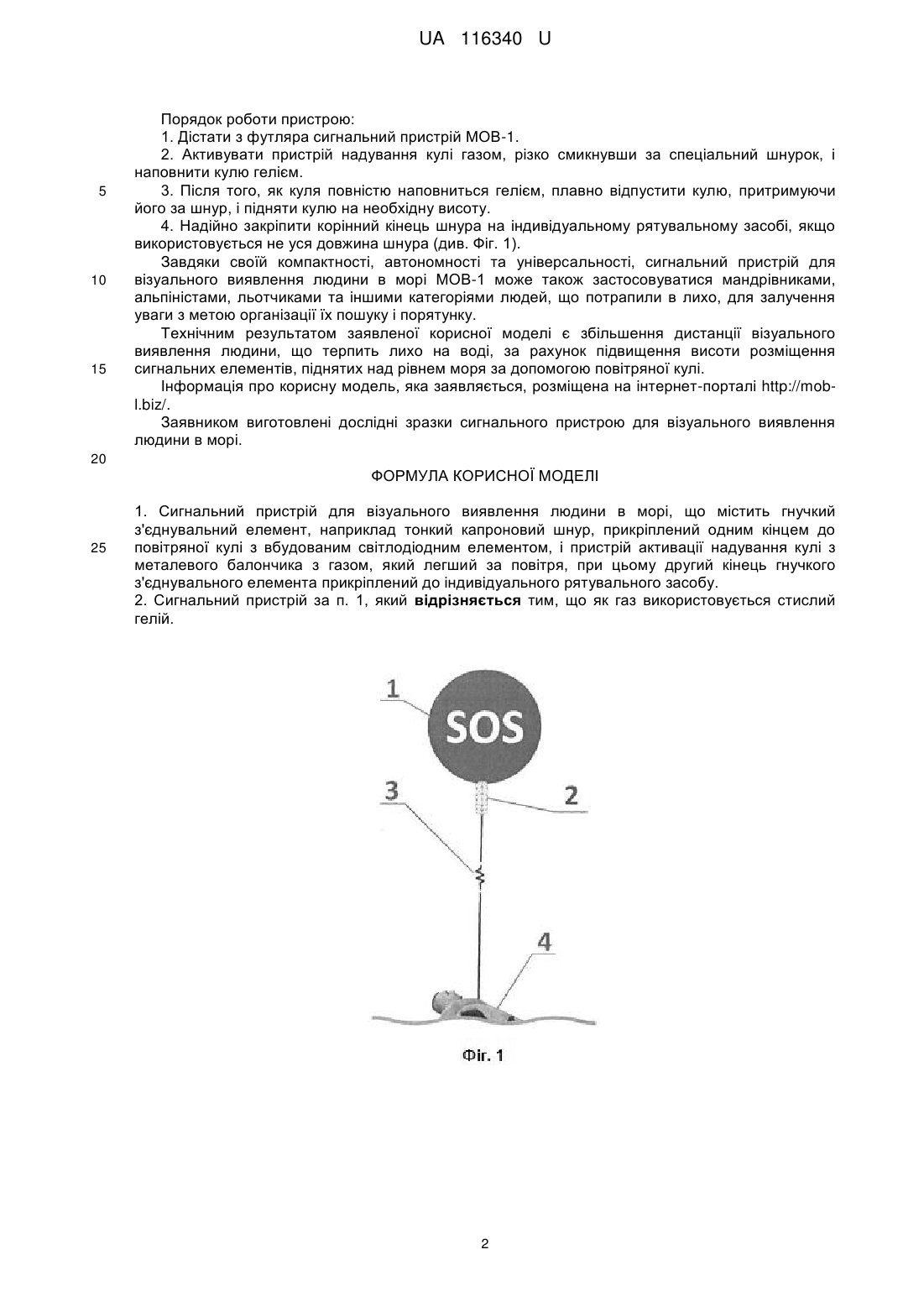

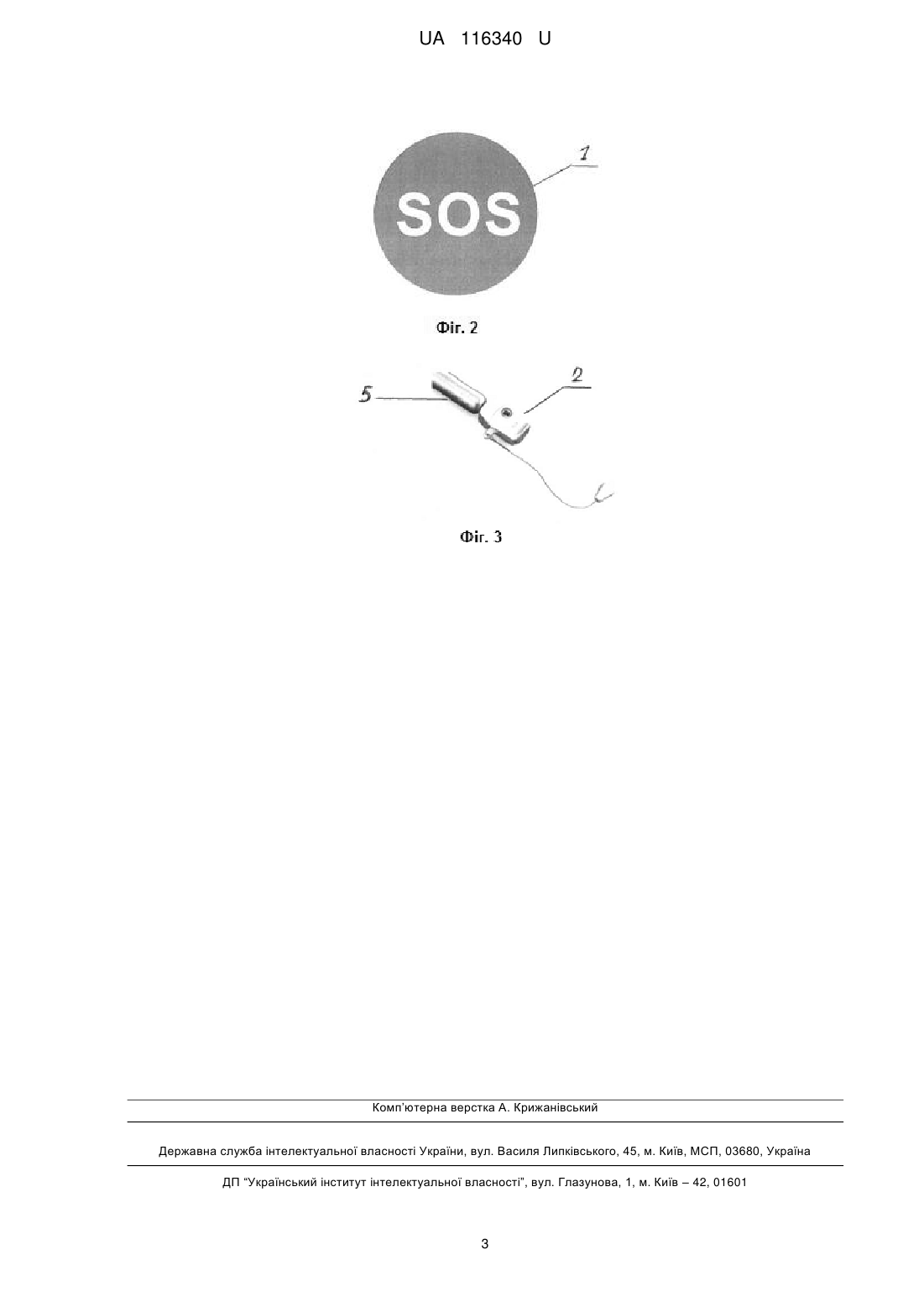

Реферат: Сигнальний пристрій для візуального виявлення людини в морі містить гнучкий з'єднувальний елемент, наприклад тонкий капроновий шнур, прикріплений одним кінцем до повітряної кулі з вбудованим світлодіодним елементом, і пристрій активації надування кулі з металевого балончика з газом, який легший за повітря, при цьому другий кінець гнучкого з'єднувального елемента прикріплений до індивідуального рятувального засобу. UA 116340 U (54) СИГНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВІЗУАЛЬНОГО ВИЯВЛЕННЯ ЛЮДИНИ В МОРІ UA 116340 U UA 116340 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до індивідуальних засобів порятунку людини, а саме сигнальних пристроїв для візуального виявлення людини в морі. Індивідуальне захисне устаткування й індивідуальні рятувальні засоби - це засоби, які розраховані на використання однією людиною. У цю групу входять як персональні (рятувальні жилети і гідрокостюми), так і засоби, які можуть бути використані будь-якою людиною в міру необхідності (рятувальні круги, захисні костюми і теплозахисні засоби). (див. 1. Індивідуальні рятувальні засоби на морі: http://moryak.biz/modules.php?name=Content&pa=showpage&pid=563 2. Рятувальні засоби - інтернет-сайт http://www.seaships.ru/resque.htm). Недоліком індивідуальних рятувальних засобів, що застосовуються в даний час для порятунку людини в морі (рятувальних жилетів, поясів, кругів, буїв та ін.) є їх мала дальність видимості через невеликої висоти розміщення самого рятувального засобу. Із інтернет-сайту http://flot.com/publications/books/shelf/maritimehandbook/56.htm) відомий рятувальний жилет, який забезпечений сигнальним пристроєм для візуального виявлення людини в морі - лампочкою з водоналивной батарейкою або проблисковим вогнем з ручним вимикачем. Недоліком цих сигнальних пристроїв є мала висота розміщення на рятувальному засобі, фактично розташованих на рівні моря. Тому під час поганої погоди, через хвилювання моря або в темний час доби дальність видимості людини в морі на відстані в кілька сот метрів вкрай мала. Задачею, на вирішення якої спрямовано даний винахід, є збільшення дистанції візуального виявлення людини, що терпить лихо на воді, за рахунок збільшення висоти розміщення сигнальних елементів, піднятих над рівнем моря за допомогою повітряної кулі. Поставлена задача вирішується у сигнальному пристрою для візуального виявлення людини в морі, тим, що відповідно до корисної моделі сигнальний пристрій включає в себе гнучкий з'єднувальний елемент, наприклад тонкий капроновий шнур, прикріплений одним кінцем до повітряної кулі з вбудованим світлодіодним елементом і пристрій активації надування кулі газом з металевого балончика з газом, який легший за повітря, при цьому другий кінець гнучкого з'єднувального елемента прикріплений до індивідуального рятувального засобу. Крім того, як газ, який легший за повітря, використовується стислий гелій. Заявлена корисна модель є новою, оскільки сукупність її суттєвих ознак не відома з рівня техніки, і, відповідно, відповідає умові патентоздатності "новизна". Сукупність нових суттєвих ознак дозволяє вирішити поставлену задачу - збільшення дистанції візуального виявлення людини, що терпить лихо на воді, за рахунок збільшення висоти розміщення сигнальних елементів, піднятих над рівнем моря за допомогою повітряної кулі. Заявлена корисна модель відповідає умовам патентоздатності "промислова придатність", оскільки вона може використовуватися в промисловості. Сигнальний пристрій для візуального виявлення людини в морі МОВ-1 (МОВ - це скорочення від англійських слів "Man Over Board" - Людина за бортом) дозволяє значно збільшити дистанцію візуального виявлення людини, що зазнала лиха. Активувавши пристрій і піднявши червону повітряну кулю, яка наповнена гелієм, на висоту 10 метрів, потерпілий може значно збільшити дальність видимості свого розташування. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд сигнального пристрою; фіг. 2 - повітряна куля з латексної оболонки; фіг. 3 - пристрій активації надування газом з металевим балончиком із стислим гелієм. Сигнальний пристрій для візуального виявлення людини в морі МОВ-1 (див. Фіг.1) містить повітряну кулю з оболонки із щільного латексу -1, тонкий капроновий шнур - 3, який має довжину 10 метрів і пристрій активації надування газом 2. Капроновий шнур - 3 прикріплений одним кінцем до індивідуального рятувального засобу 4, а іншим кінцем до повітряної кулі - 1. Повітряна куля 1 надувається зі спеціального пристрою активації надування газом 2 з металевого балончика із стислим гелієм 5 (див. Фіг. 3) Латексна куля діаметром 1 метр, на капроновому шнурі, яка піднята на висоту максимум 10 метрів, має червоний колір з написом "SOS" білими буквами по колу, що є добре помітним візуальним орієнтиром для залучення уваги пошукових судів і літаків. У темний час доби повітряна куля підсвічується світлодіодним елементом, який розміщений всередині кулі, що значно збільшує дальність видимості кулі. У складеному вигляді пристрій знаходиться в еластичному футлярі невеликого розміру, який може кріпитися в будь-якому зручному місці на рятувальному жилеті, поясі та ін. 1 UA 116340 U 5 10 15 Порядок роботи пристрою: 1. Дістати з футляра сигнальний пристрій МОВ-1. 2. Активувати пристрій надування кулі газом, різко смикнувши за спеціальний шнурок, і наповнити кулю гелієм. 3. Після того, як куля повністю наповниться гелієм, плавно відпустити кулю, притримуючи його за шнур, і підняти кулю на необхідну висоту. 4. Надійно закріпити корінний кінець шнура на індивідуальному рятувальному засобі, якщо використовується не уся довжина шнура (див. Фіг. 1). Завдяки своїй компактності, автономності та універсальності, сигнальний пристрій для візуального виявлення людини в морі МОВ-1 може також застосовуватися мандрівниками, альпіністами, льотчиками та іншими категоріями людей, що потрапили в лихо, для залучення уваги з метою організації їх пошуку і порятунку. Технічним результатом заявленої корисної моделі є збільшення дистанції візуального виявлення людини, що терпить лихо на воді, за рахунок підвищення висоти розміщення сигнальних елементів, піднятих над рівнем моря за допомогою повітряної кулі. Інформація про корисну модель, яка заявляється, розміщена на інтернет-порталі http://mobl.biz/. Заявником виготовлені дослідні зразки сигнального пристрою для візуального виявлення людини в морі. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 1. Сигнальний пристрій для візуального виявлення людини в морі, що містить гнучкий з'єднувальний елемент, наприклад тонкий капроновий шнур, прикріплений одним кінцем до повітряної кулі з вбудованим світлодіодним елементом, і пристрій активації надування кулі з металевого балончика з газом, який легший за повітря, при цьому другий кінець гнучкого з'єднувального елемента прикріплений до індивідуального рятувального засобу. 2. Сигнальний пристрій за п. 1, який відрізняється тим, що як газ використовується стислий гелій. 2 UA 116340 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
