Пристрій для візуального виявлення електричного пробою електроустаткування ліній електропередачі

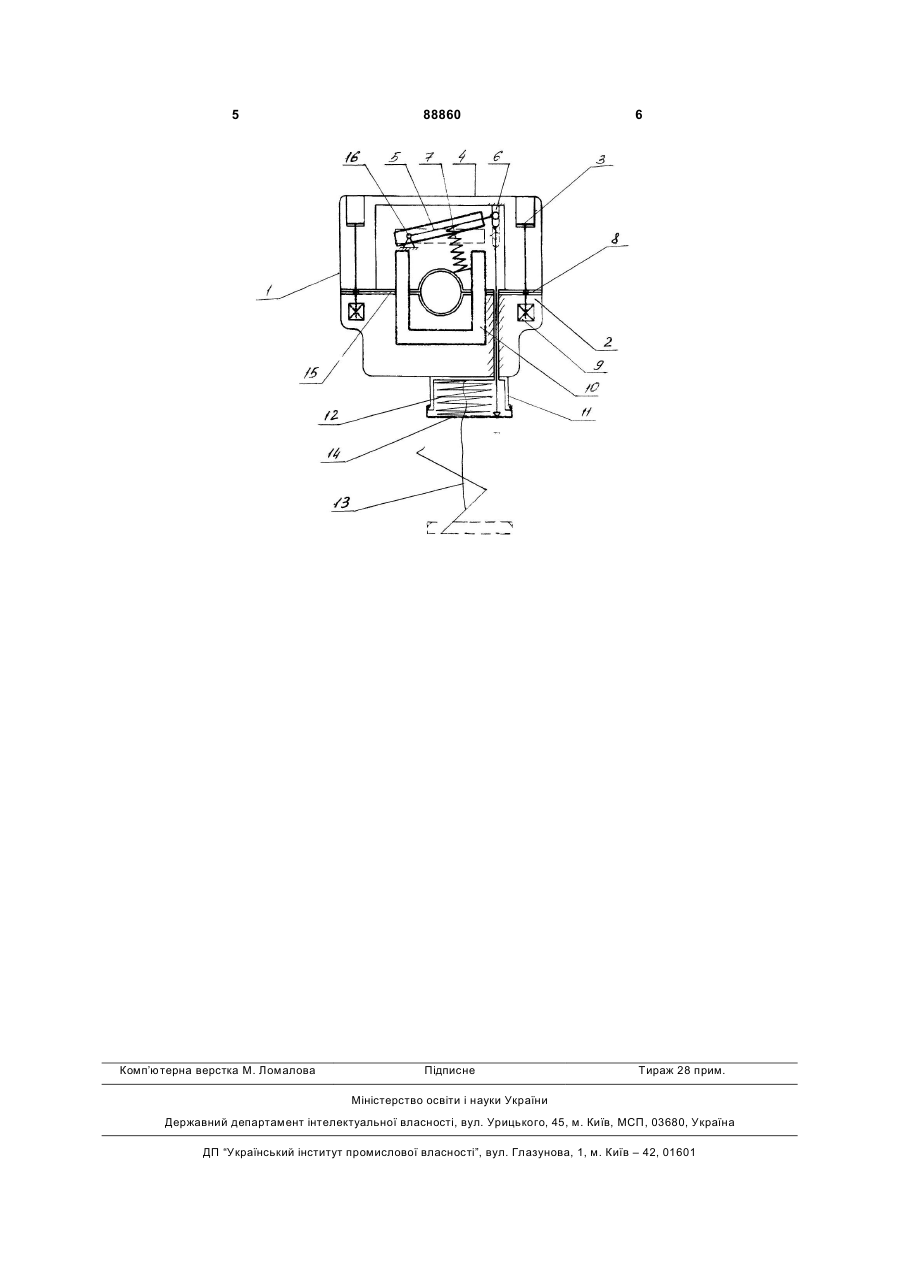

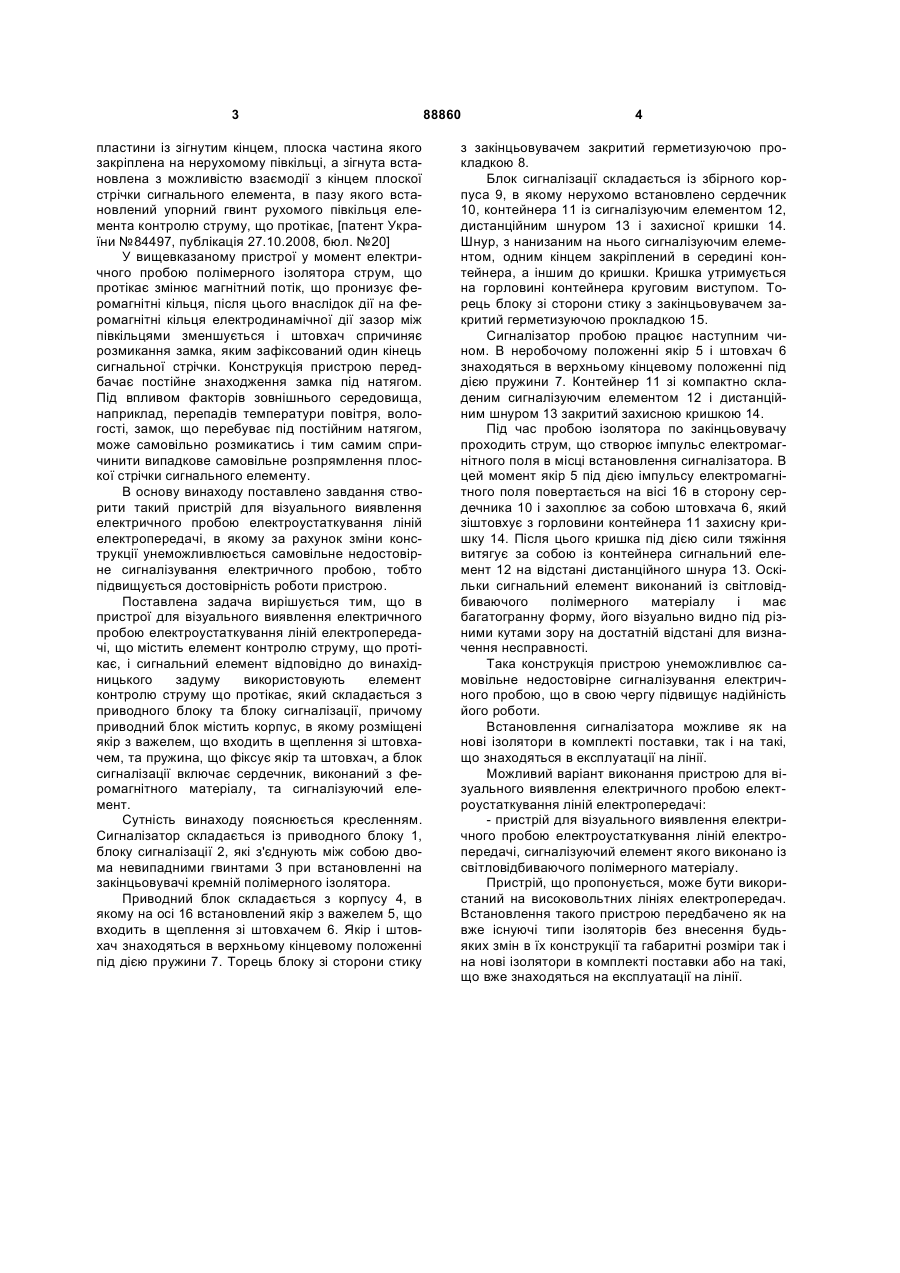

1. Пристрій для візуального виявлення електричного пробою електроустаткування ліній електропередачі, що містить елемент контролю струму, що протікає, і сигнальний елемент, який відрізняється тим, що елемент контролю струму, що протікає, складається з приводного блока та блока сигналізації, причому приводний блок містить корпус, в якому розміщені якір з важелем, що входить в зчеплення зі штовхачем, та пружина, що фіксує якір та штовхач, а блок сигналізації включає сердечник та сигналізуючий елемент. 2. Пристрій за п. 1, який відрізняється тим, що сигналізуючий елемент виконано із світловідбиваючого полімерного матеріалу. Винахід відноситься до електроенергетики і може бути використаний на високовольтних лініях електропередач, де використовуються кремній полімерні ізолятори, для візуального визначення ізолятора, який вийшов з ладу в результаті пробою, і при цьому не має зовнішніх ознак несправності. Відомий пристрій призначений для визначення опори гірлянди з пошкодженою ізоляцією, який встановлений на гірлянді ізоляторів і складається з діелектричного диска з отворами і наклеєної на диск поліетилентерефталатної металізованої плівки. Недоліком даного пристрою є низька достовірність визначення перекритих гірлянд ізоляторів. [Авторське Свідоцтво СССР №712784, за М. кл.G01R31/08, 1977]. Відомо пристрій для визначення перекритих гірлянд ізоляторів лінії електропередачі, який встановлений на гірлянді ізоляторів і складається з котушки, виконаної з шин прямокутного перетину, диска, виконаного з немагнітного матеріалу, фіксаторів, скоби кріплення і капронового троса [Авторське свідоцтво СРСР №885934, за М. кл. G01R31/08, 1980]. За найближчий аналог обрано пристрій для візуального виявлення електричного пробою електроустаткування ліній електропередачі, що містить елемент контролю струму, що протікає, і сигнальний елемент, при цьому елемент контролю струму, що протікає, складається з двох півкілець, виконаних з феромагнітного матеріалу, скріплених з одного боку плоскою пружиною, а з іншого боку розділених зазором, величина якого складає щонайменше 1мм, при цьому одне півкільце елемента контролю струму, що протікає, є нерухомим, а інше встановлене з можливістю переміщення шляхом кріплення його до нерухомого півкільця вищезгаданою плоскою пружиною, сигнальний елемент виконаний у вигляді плоскої стрічки з пружного матеріалу, яка охоплює зовнішню поверхню елемента контролю струму, що протікає, один кінець якої закріплений на нерухомому півкільці, а інший виконаний з пазом, в якому зафіксований упорний гвинт рухомого півкільця, при цьому кінці плоскої стрічки сигнального елемента виконані у вигляді замка, обладнаного штовхачем його розкриття, встановленим між елементом контролю струму, що протікає, і сигнальним елементом, вищезгаданий штовхач виконаний у вигляді плоскої (19) UA (11) 88860 (13) C2 (21) a200909801 (22) 25.09.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) КУРТЄВ ВІКТОР ВЛАДИСЛАВОВИЧ (73) КУРТЄВ ВІКТОР ВЛАДИСЛАВОВИЧ (56) SU 1525630 A1; 30.11.1989 UA 84497 C2; 25.06.2007 SU 885934; 30.11.1981 SU 712784; 30.01.1980 UA 67856 C2; 15.07.2004 SU 1739323 A1; 07.06.1992 SU 1108372 A; 15.08.1984 SU 194180; 10.03.1969 SU 410338; 05.01.1974 SU 62266; 17.04.1941 GB 333589 A; 12.08.1930 3 пластини із зігнутим кінцем, плоска частина якого закріплена на нерухомому півкільці, а зігнута встановлена з можливістю взаємодії з кінцем плоскої стрічки сигнального елемента, в пазу якого встановлений упорний гвинт рухомого півкільця елемента контролю струму, що протікає, [патент України №84497, публікація 27.10.2008, бюл. №20] У вищевказаному пристрої у момент електричного пробою полімерного ізолятора струм, що протікає змінює магнітний потік, що пронизує феромагнітні кільця, після цього внаслідок дії на феромагнітні кільця електродинамічної дії зазор між півкільцями зменшується і штовхач спричиняє розмикання замка, яким зафіксований один кінець сигнальної стрічки. Конструкція пристрою передбачає постійне знаходження замка під натягом. Під впливом факторів зовнішнього середовища, наприклад, перепадів температури повітря, вологості, замок, що перебуває під постійним натягом, може самовільно розмикатись і тим самим спричинити випадкове самовільне розпрямлення плоскої стрічки сигнального елементу. В основу винаходу поставлено завдання створити такий пристрій для візуального виявлення електричного пробою електроустаткування ліній електропередачі, в якому за рахунок зміни конструкції унеможливлюється самовільне недостовірне сигналізування електричного пробою, тобто підвищується достовірність роботи пристрою. Поставлена задача вирішується тим, що в пристрої для візуального виявлення електричного пробою електроустаткування ліній електропередачі, що містить елемент контролю струму, що протікає, і сигнальний елемент відповідно до винахідницького задуму використовують елемент контролю струму що протікає, який складається з приводного блоку та блоку сигналізації, причому приводний блок містить корпус, в якому розміщені якір з важелем, що входить в щеплення зі штовхачем, та пружина, що фіксує якір та штовхач, а блок сигналізації включає сердечник, виконаний з феромагнітного матеріалу, та сигналізуючий елемент. Сутність винаходу пояснюється кресленням. Сигналізатор складається із приводного блоку 1, блоку сигналізації 2, які з'єднують між собою двома невипадними гвинтами 3 при встановленні на закінцьовувачі кремній полімерного ізолятора. Приводний блок складається з корпусу 4, в якому на осі 16 встановлений якір з важелем 5, що входить в щеплення зі штовхачем 6. Якір і штовхач знаходяться в верхньому кінцевому положенні під дією пружини 7. Торець блоку зі сторони стику 88860 4 з закінцьовувачем закритий герметизуючою прокладкою 8. Блок сигналізації складається із збірного корпуса 9, в якому нерухомо встановлено сердечник 10, контейнера 11 із сигналізуючим елементом 12, дистанційним шнуром 13 і захисної кришки 14. Шнур, з нанизаним на нього сигналізуючим елементом, одним кінцем закріплений в середині контейнера, а іншим до кришки. Кришка утримується на горловині контейнера круговим виступом. Торець блоку зі сторони стику з закінцьовувачем закритий герметизуючою прокладкою 15. Сигналізатор пробою працює наступним чином. В неробочому положенні якір 5 і штовхач 6 знаходяться в верхньому кінцевому положенні під дією пружини 7. Контейнер 11 зі компактно складеним сигналізуючим елементом 12 і дистанційним шнуром 13 закритий захисною кришкою 14. Під час пробою ізолятора по закінцьовувачу проходить струм, що створює імпульс електромагнітного поля в місці встановлення сигналізатора. В цей момент якір 5 під дією імпульсу електромагнітного поля повертається на вісі 16 в сторону сердечника 10 і захоплює за собою штовхача 6, який зіштовхує з горловини контейнера 11 захисну кришку 14. Після цього кришка під дією сили тяжіння витягує за собою із контейнера сигнальний елемент 12 на відстані дистанційного шнура 13. Оскільки сигнальний елемент виконаний із світловідбиваючого полімерного матеріалу і має багатогранну форму, його візуально видно під різними кутами зору на достатній відстані для визначення несправності. Така конструкція пристрою унеможливлює самовільне недостовірне сигналізування електричного пробою, що в свою чергу підвищує надійність його роботи. Встановлення сигналізатора можливе як на нові ізолятори в комплекті поставки, так і на такі, що знаходяться в експлуатації на лінії. Можливий варіант виконання пристрою для візуального виявлення електричного пробою електроустаткування ліній електропередачі: - пристрій для візуального виявлення електричного пробою електроустаткування ліній електропередачі, сигналізуючий елемент якого виконано із світловідбиваючого полімерного матеріалу. Пристрій, що пропонується, може бути використаний на високовольтних лініях електропередач. Встановлення такого пристрою передбачено як на вже існуючі типи ізоляторів без внесення будьяких змін в їх конструкції та габаритні розміри так і на нові ізолятори в комплекті поставки або на такі, що вже знаходяться на експлуатації на лінії. 5 Комп’ютерна верстка М. Ломалова 88860 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
