Кабель мідний або алюмінієвий, що виконаний двожильним або чотирижильним, напругою до 1000 в в мережах змінного струму з накладенням на ізоляцію жил кабелю не ізольованої зі сторони струмопровідних жил мідної а

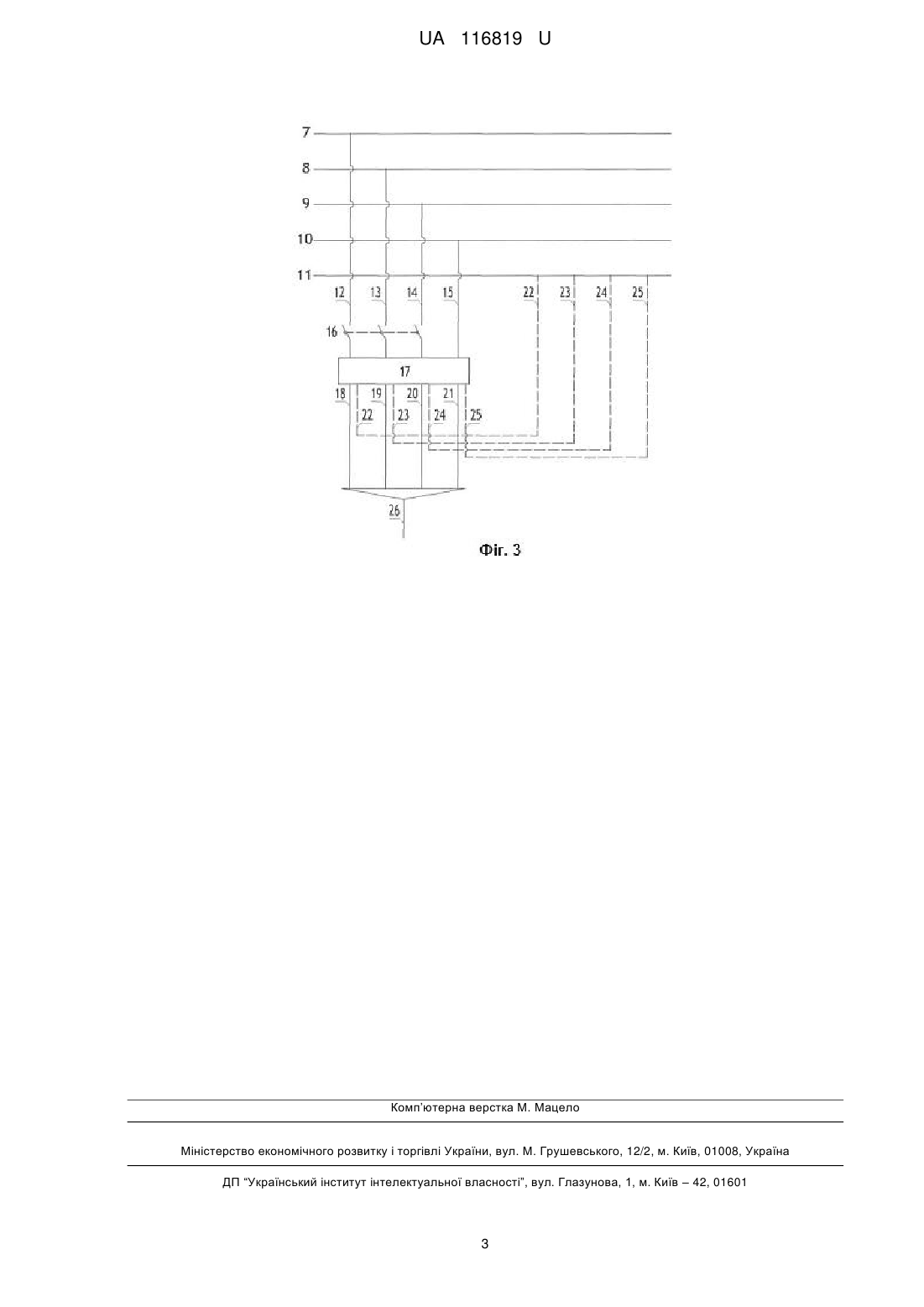

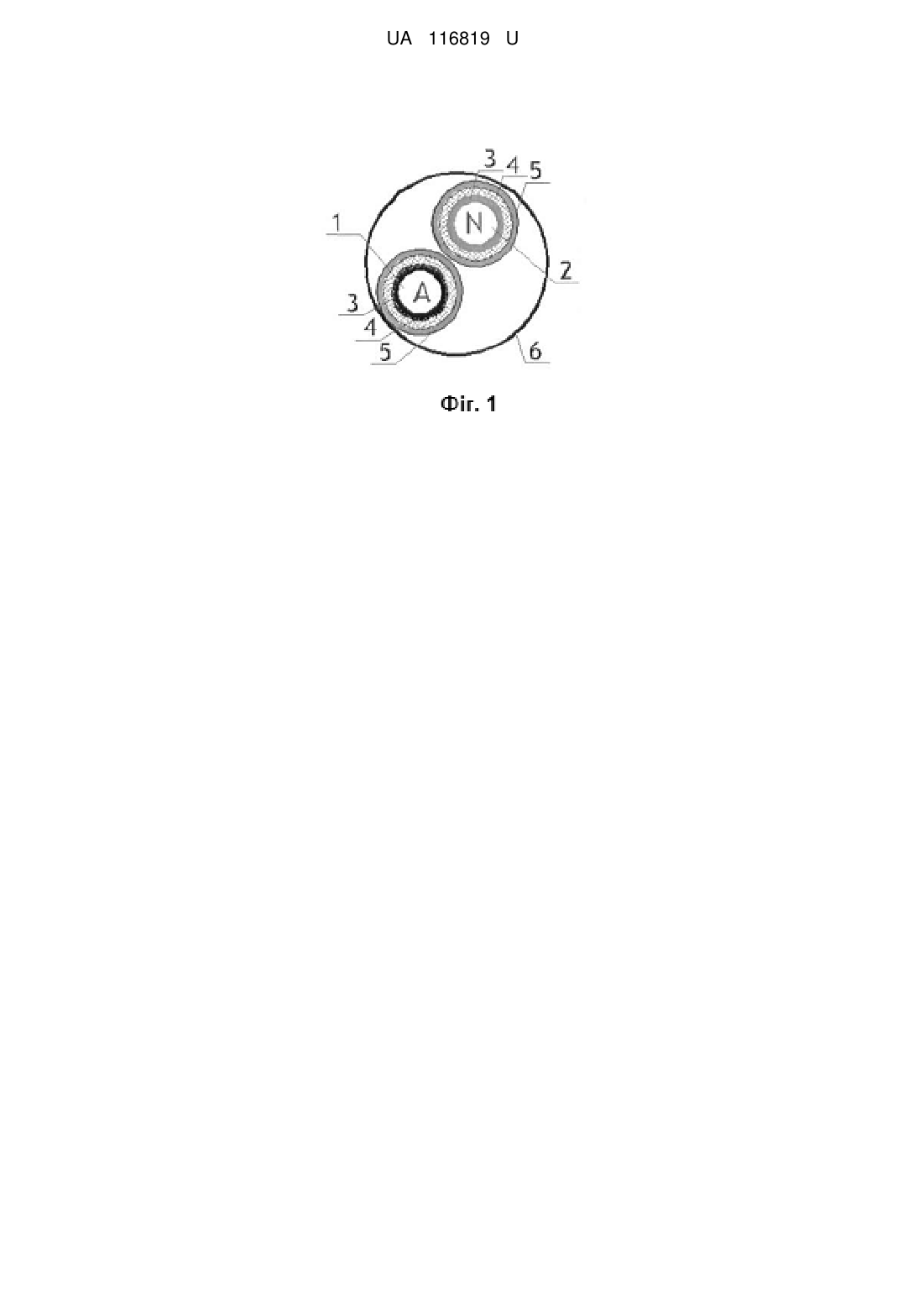

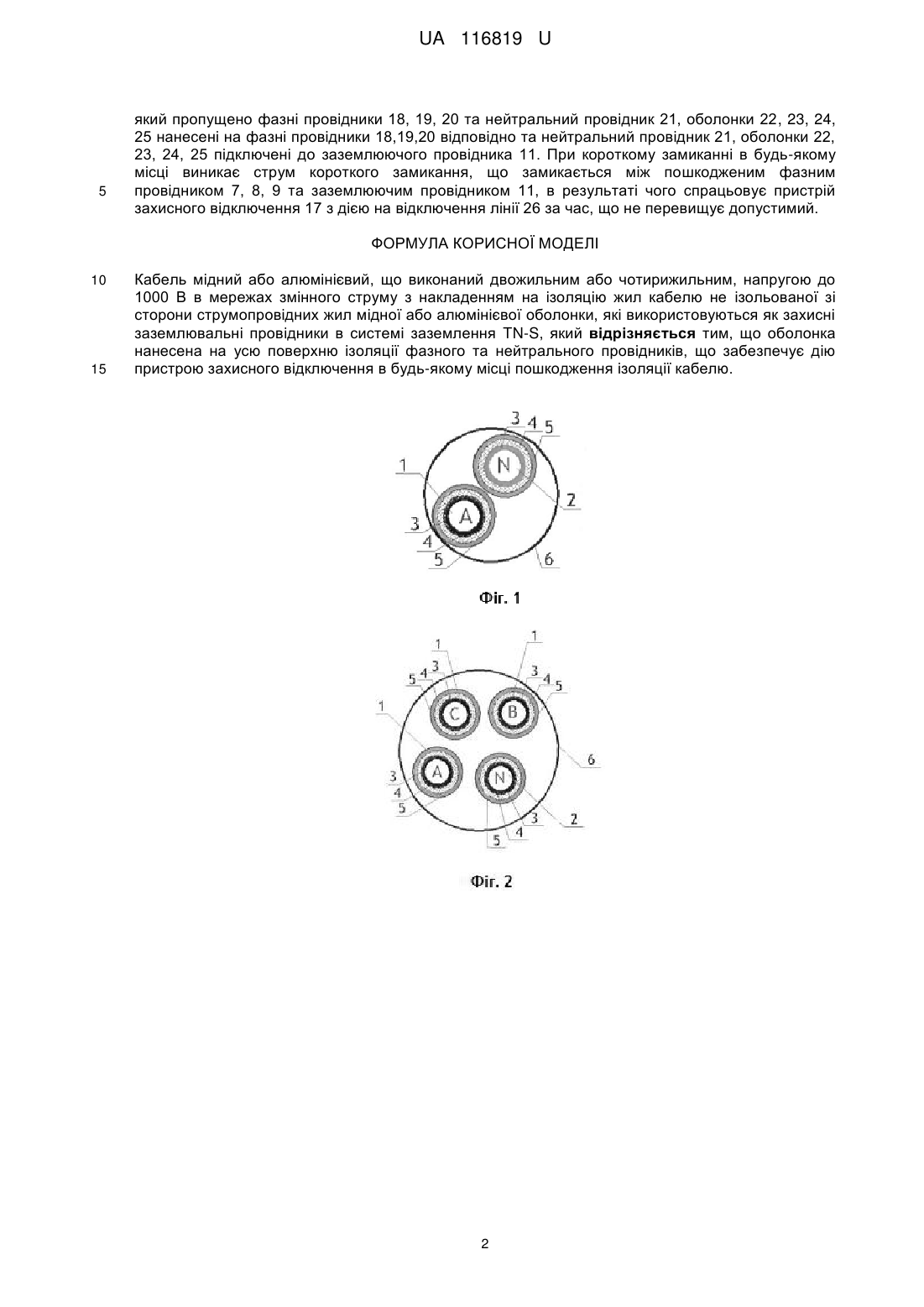

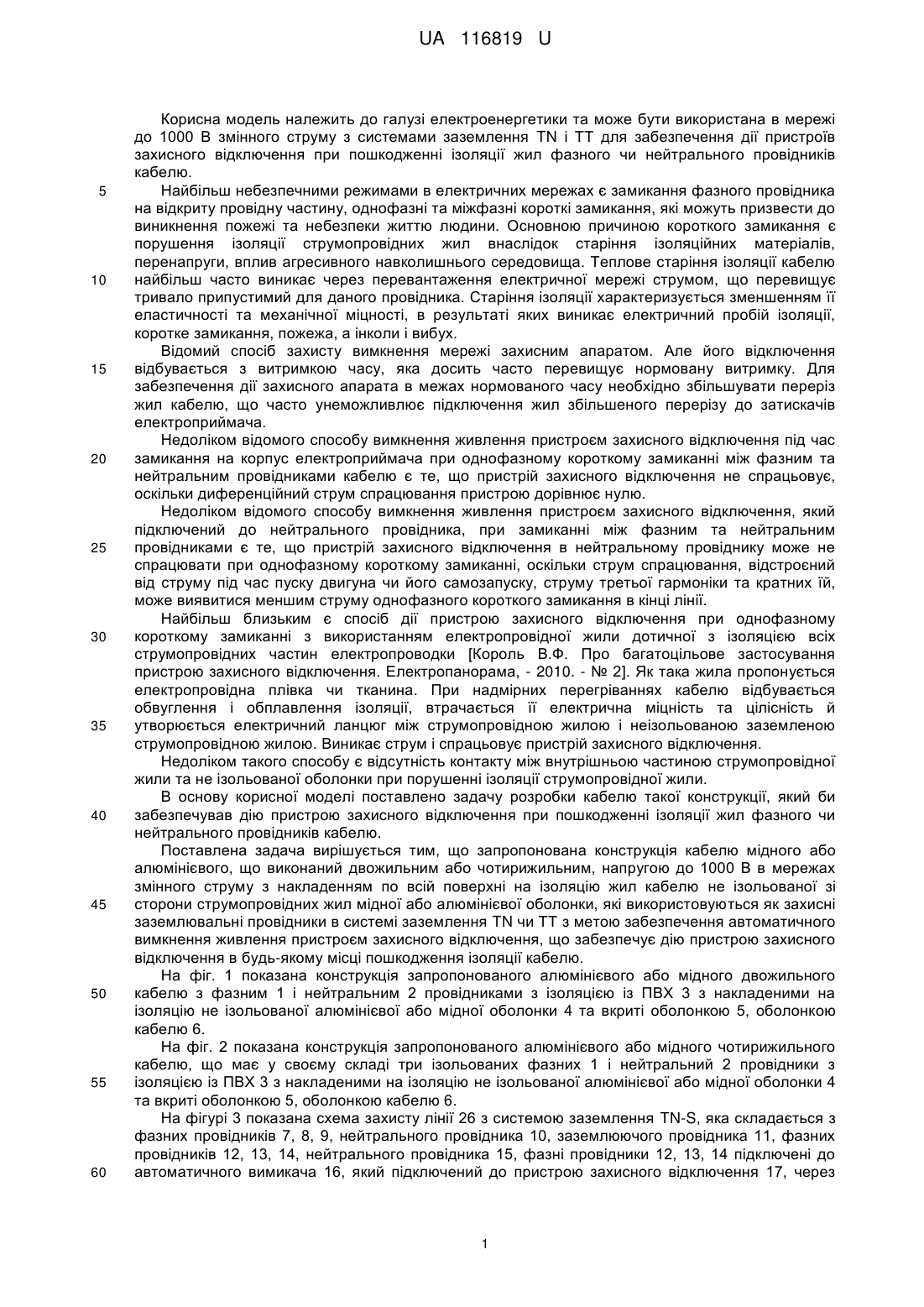

Реферат: Кабель мідний або алюмінієвий виконаний двожильним або чотирижильним, напругою до 1000 В в мережах змінного струму з накладенням на ізоляцію жил кабелю не ізольованої зі сторони струмопровідних жил мідної або алюмінієвої оболонки, які використовуються як захисні заземлювальні провідники в системі заземлення TN-S. При цьому оболонка нанесена на усю поверхню ізоляції фазного та нейтрального провідників, що забезпечує дію пристрою захисного відключення в будь-якому місці пошкодження ізоляції кабелю. UA 116819 U (12) UA 116819 U UA 116819 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики та може бути використана в мережі до 1000 В змінного струму з системами заземлення TN і ТТ для забезпечення дії пристроїв захисного відключення при пошкодженні ізоляції жил фазного чи нейтрального провідників кабелю. Найбільш небезпечними режимами в електричних мережах є замикання фазного провідника на відкриту провідну частину, однофазні та міжфазні короткі замикання, які можуть призвести до виникнення пожежі та небезпеки життю людини. Основною причиною короткого замикання є порушення ізоляції струмопровідних жил внаслідок старіння ізоляційних матеріалів, перенапруги, вплив агресивного навколишнього середовища. Теплове старіння ізоляції кабелю найбільш часто виникає через перевантаження електричної мережі струмом, що перевищує тривало припустимий для даного провідника. Старіння ізоляції характеризується зменшенням її еластичності та механічної міцності, в результаті яких виникає електричний пробій ізоляції, коротке замикання, пожежа, а інколи і вибух. Відомий спосіб захисту вимкнення мережі захисним апаратом. Але його відключення відбувається з витримкою часу, яка досить часто перевищує нормовану витримку. Для забезпечення дії захисного апарата в межах нормованого часу необхідно збільшувати переріз жил кабелю, що часто унеможливлює підключення жил збільшеного перерізу до затискачів електроприймача. Недоліком відомого способу вимкнення живлення пристроєм захисного відключення під час замикання на корпус електроприймача при однофазному короткому замиканні між фазним та нейтральним провідниками кабелю є те, що пристрій захисного відключення не спрацьовує, оскільки диференційний струм спрацювання пристрою дорівнює нулю. Недоліком відомого способу вимкнення живлення пристроєм захисного відключення, який підключений до нейтрального провідника, при замиканні між фазним та нейтральним провідниками є те, що пристрій захисного відключення в нейтральному провіднику може не спрацювати при однофазному короткому замиканні, оскільки струм спрацювання, відстроєний від струму під час пуску двигуна чи його самозапуску, струму третьої гармоніки та кратних їй, може виявитися меншим струму однофазного короткого замикання в кінці лінії. Найбільш близьким є спосіб дії пристрою захисного відключення при однофазному короткому замиканні з використанням електропровідної жили дотичної з ізоляцією всіх струмопровідних частин електропроводки [Король В.Ф. Про багатоцільове застосування пристрою захисного відключення. Електропанорама, - 2010. - № 2]. Як така жила пропонується електропровідна плівка чи тканина. При надмірних перегріваннях кабелю відбувається обвуглення і обплавлення ізоляції, втрачається її електрична міцність та цілісність й утворюється електричний ланцюг між струмопровідною жилою і неізольованою заземленою струмопровідною жилою. Виникає струм і спрацьовує пристрій захисного відключення. Недоліком такого способу є відсутність контакту між внутрішньою частиною струмопровідної жили та не ізольованої оболонки при порушенні ізоляції струмопровідної жили. В основу корисної моделі поставлено задачу розробки кабелю такої конструкції, який би забезпечував дію пристрою захисного відключення при пошкодженні ізоляції жил фазного чи нейтрального провідників кабелю. Поставлена задача вирішується тим, що запропонована конструкція кабелю мідного або алюмінієвого, що виконаний двожильним або чотирижильним, напругою до 1000 В в мережах змінного струму з накладенням по всій поверхні на ізоляцію жил кабелю не ізольованої зі сторони струмопровідних жил мідної або алюмінієвої оболонки, які використовуються як захисні заземлювальні провідники в системі заземлення TN чи ТТ з метою забезпечення автоматичного вимкнення живлення пристроєм захисного відключення, що забезпечує дію пристрою захисного відключення в будь-якому місці пошкодження ізоляції кабелю. На фіг. 1 показана конструкція запропонованого алюмінієвого або мідного двожильного кабелю з фазним 1 і нейтральним 2 провідниками з ізоляцією із ПВХ 3 з накладеними на ізоляцію не ізольованої алюмінієвої або мідної оболонки 4 та вкриті оболонкою 5, оболонкою кабелю 6. На фіг. 2 показана конструкція запропонованого алюмінієвого або мідного чотирижильного кабелю, що має у своєму складі три ізольованих фазних 1 і нейтральний 2 провідники з ізоляцією із ПВХ 3 з накладеними на ізоляцію не ізольованої алюмінієвої або мідної оболонки 4 та вкриті оболонкою 5, оболонкою кабелю 6. На фігурі 3 показана схема захисту лінії 26 з системою заземлення TN-S, яка складається з фазних провідників 7, 8, 9, нейтрального провідника 10, заземлюючого провідника 11, фазних провідників 12, 13, 14, нейтрального провідника 15, фазні провідники 12, 13, 14 підключені до автоматичного вимикача 16, який підключений до пристрою захисного відключення 17, через 1 UA 116819 U 5 який пропущено фазні провідники 18, 19, 20 та нейтральний провідник 21, оболонки 22, 23, 24, 25 нанесені на фазні провідники 18,19,20 відповідно та нейтральний провідник 21, оболонки 22, 23, 24, 25 підключені до заземлюючого провідника 11. При короткому замиканні в будь-якому місці виникає струм короткого замикання, що замикається між пошкодженим фазним провідником 7, 8, 9 та заземлюючим провідником 11, в результаті чого спрацьовує пристрій захисного відключення 17 з дією на відключення лінії 26 за час, що не перевищує допустимий. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Кабель мідний або алюмінієвий, що виконаний двожильним або чотирижильним, напругою до 1000 В в мережах змінного струму з накладенням на ізоляцію жил кабелю не ізольованої зі сторони струмопровідних жил мідної або алюмінієвої оболонки, які використовуються як захисні заземлювальні провідники в системі заземлення TN-S, який відрізняється тим, що оболонка нанесена на усю поверхню ізоляції фазного та нейтрального провідників, що забезпечує дію пристрою захисного відключення в будь-якому місці пошкодження ізоляції кабелю. 2 UA 116819 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
