Спосіб шліфування кругами на струмопровідних зв’язках струмопровідних матеріалів із подачею в зону різання імпульсного електричного струму

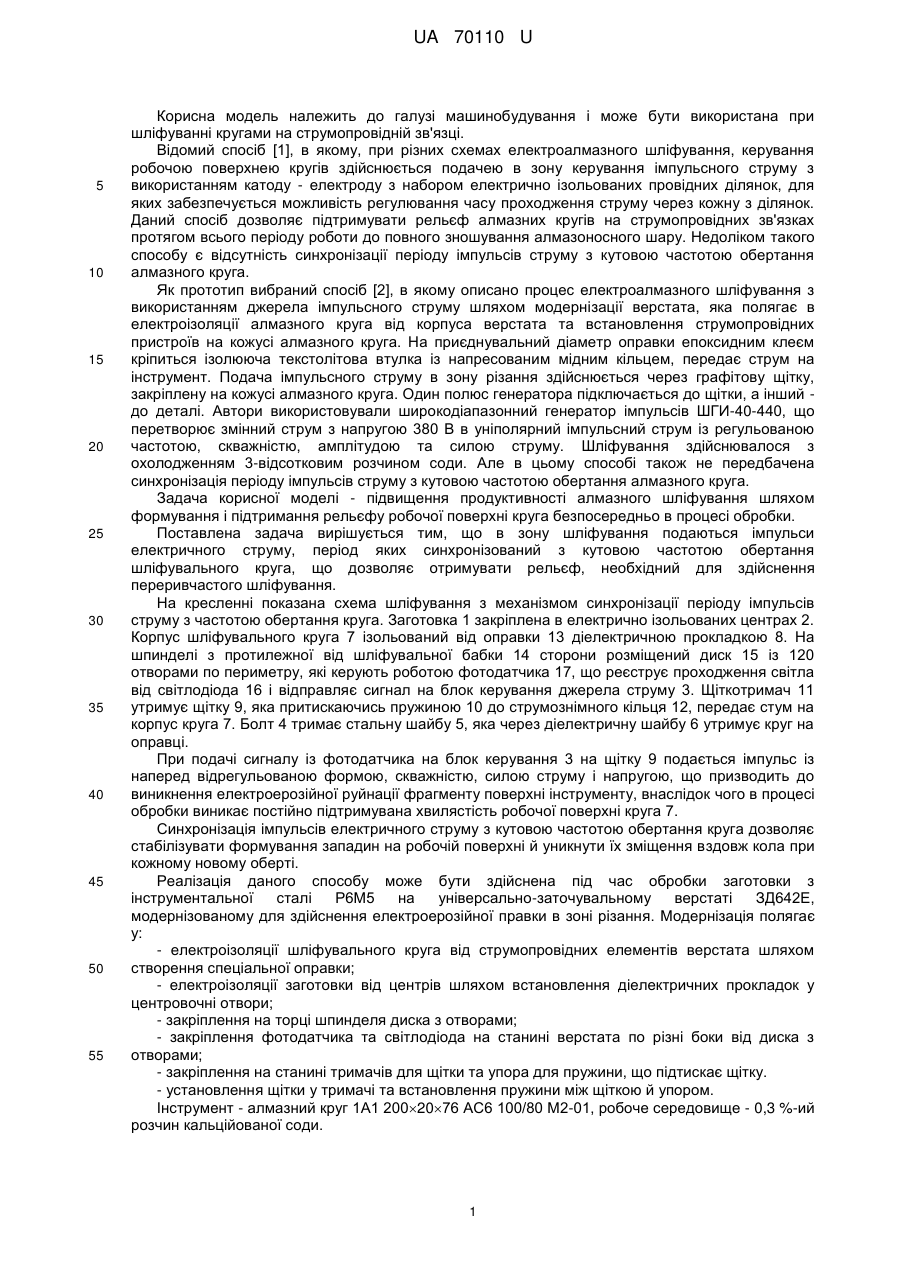

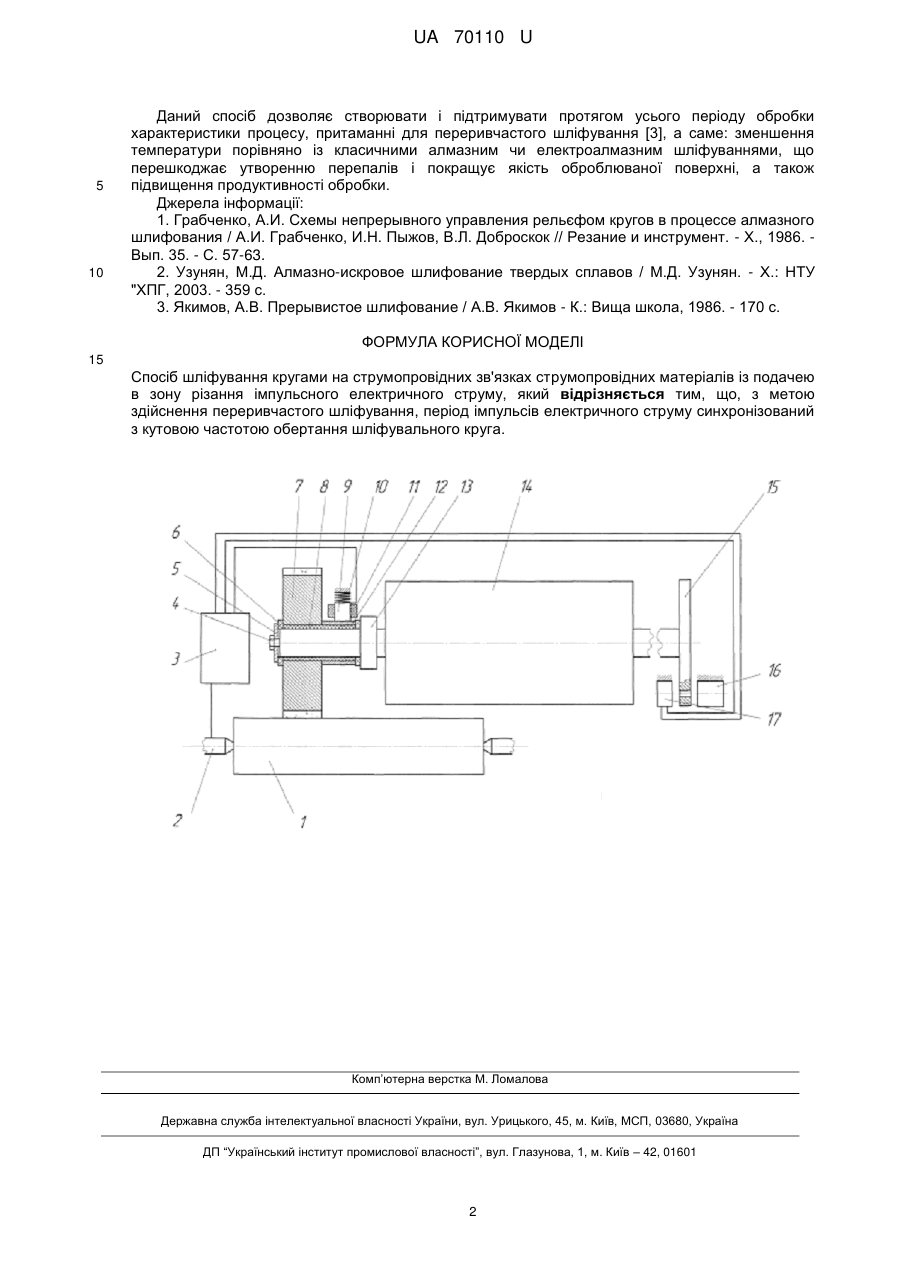

Реферат: Спосіб шліфування кругами на струмопровідних зв'язках струмопровідних матеріалів із подачею в зону різання імпульсного електричного струму. Період імпульсів електричного струму синхронізують з кутовою частотою обертання шліфувального круга. UA 70110 U (54) СПОСІБ ШЛІФУВАННЯ КРУГАМИ НА СТРУМОПРОВІДНИХ ЗВ'ЯЗКАХ СТРУМОПРОВІДНИХ МАТЕРІАЛІВ ІЗ ПОДАЧЕЮ В ЗОНУ РІЗАННЯ ІМПУЛЬСНОГО ЕЛЕКТРИЧНОГО СТРУМУ UA 70110 U UA 70110 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана при шліфуванні кругами на струмопровідній зв'язці. Відомий спосіб [1], в якому, при різних схемах електроалмазного шліфування, керування робочою поверхнею кругів здійснюється подачею в зону керування імпульсного струму з використанням катоду - електроду з набором електрично ізольованих провідних ділянок, для яких забезпечується можливість регулювання часу проходження струму через кожну з ділянок. Даний спосіб дозволяє підтримувати рельєф алмазних кругів на струмопровідних зв'язках протягом всього періоду роботи до повного зношування алмазоносного шару. Недоліком такого способу є відсутність синхронізації періоду імпульсів струму з кутовою частотою обертання алмазного круга. Як прототип вибраний спосіб [2], в якому описано процес електроалмазного шліфування з використанням джерела імпульсного струму шляхом модернізації верстата, яка полягає в електроізоляції алмазного круга від корпуса верстата та встановлення струмопровідних пристроїв на кожусі алмазного круга. На приєднувальний діаметр оправки епоксидним клеєм кріпиться ізолююча текстолітова втулка із напресованим мідним кільцем, передає струм на інструмент. Подача імпульсного струму в зону різання здійснюється через графітову щітку, закріплену на кожусі алмазного круга. Один полюс генератора підключається до щітки, а інший до деталі. Автори використовували широкодіапазонний генератор імпульсів ШГИ-40-440, що перетворює змінний струм з напругою 380 В в уніполярний імпульсний струм із регульованою частотою, скважністю, амплітудою та силою струму. Шліфування здійснювалося з охолодженням 3-відсотковим розчином соди. Але в цьому способі також не передбачена синхронізація періоду імпульсів струму з кутовою частотою обертання алмазного круга. Задача корисної моделі - підвищення продуктивності алмазного шліфування шляхом формування і підтримання рельєфу робочої поверхні круга безпосередньо в процесі обробки. Поставлена задача вирішується тим, що в зону шліфування подаються імпульси електричного струму, період яких синхронізований з кутовою частотою обертання шліфувального круга, що дозволяє отримувати рельєф, необхідний для здійснення переривчастого шліфування. На кресленні показана схема шліфування з механізмом синхронізації періоду імпульсів струму з частотою обертання круга. Заготовка 1 закріплена в електрично ізольованих центрах 2. Корпус шліфувального круга 7 ізольований від оправки 13 діелектричною прокладкою 8. На шпинделі з протилежної від шліфувальної бабки 14 сторони розміщений диск 15 із 120 отворами по периметру, які керують роботою фотодатчика 17, що реєструє проходження світла від світлодіода 16 і відправляє сигнал на блок керування джерела струму 3. Щіткотримач 11 утримує щітку 9, яка притискаючись пружиною 10 до струмознімного кільця 12, передає стум на корпус круга 7. Болт 4 тримає стальну шайбу 5, яка через діелектричну шайбу 6 утримує круг на оправці. При подачі сигналу із фотодатчика на блок керування 3 на щітку 9 подається імпульс із наперед відрегульованою формою, скважністю, силою струму і напругою, що призводить до виникнення електроерозійної руйнації фрагменту поверхні інструменту, внаслідок чого в процесі обробки виникає постійно підтримувана хвилястість робочої поверхні круга 7. Синхронізація імпульсів електричного струму з кутовою частотою обертання круга дозволяє стабілізувати формування западин на робочій поверхні й уникнути їх зміщення вздовж кола при кожному новому оберті. Реалізація даного способу може бути здійснена під час обробки заготовки з інструментальної сталі Р6М5 на універсально-заточувальному верстаті ЗД642Е, модернізованому для здійснення електроерозійної правки в зоні різання. Модернізація полягає у: - електроізоляції шліфувального круга від струмопровідних елементів верстата шляхом створення спеціальної оправки; - електроізоляції заготовки від центрів шляхом встановлення діелектричних прокладок у центровочні отвори; - закріплення на торці шпинделядиска з отворами; - закріплення фотодатчика та світлодіода на станині верстата по різні боки від диска з отворами; - закріплення на станині тримачів для щітки та упора для пружини, що підтискає щітку. - установлення щітки у тримачі та встановлення пружини між щіткою й упором. Інструмент - алмазний круг 1А1 2002076 АС6 100/80 М2-01, робоче середовище - 0,3 %-ий розчин кальційованої соди. 1 UA 70110 U 5 10 Даний спосіб дозволяє створювати і підтримувати протягом усього періоду обробки характеристики процесу, притаманні для переривчастого шліфування [3], а саме: зменшення температури порівняно із класичними алмазним чи електроалмазним шліфуваннями, що перешкоджає утворенню перепалів і покращує якість оброблюваної поверхні, а також підвищення продуктивності обробки. Джерела інформації: 1. Грабченко, А.И. Схемы непрерывного управления рельєфом кругов в процессе алмазного шлифования / А.И. Грабченко, И.Н. Пыжов, В.Л. Доброскок // Резание и инструмент. - Х., 1986. Вып. 35. - С. 57-63. 2. Узунян, М.Д. Алмазно-искровое шлифование твердых сплавов / М.Д. Узунян. - Х.: НТУ "ХПГ, 2003. - 359 с. 3. Якимов, А.В. Прерывистое шлифование / А.В. Якимов - К.: Вища школа, 1986. - 170 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб шліфування кругами на струмопровідних зв'язках струмопровідних матеріалів із подачею в зону різання імпульсного електричного струму, який відрізняється тим, що, з метою здійснення переривчастого шліфування, період імпульсів електричного струму синхронізований з кутовою частотою обертання шліфувального круга. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
