Коаксіальний апарат оброблення стічних вод

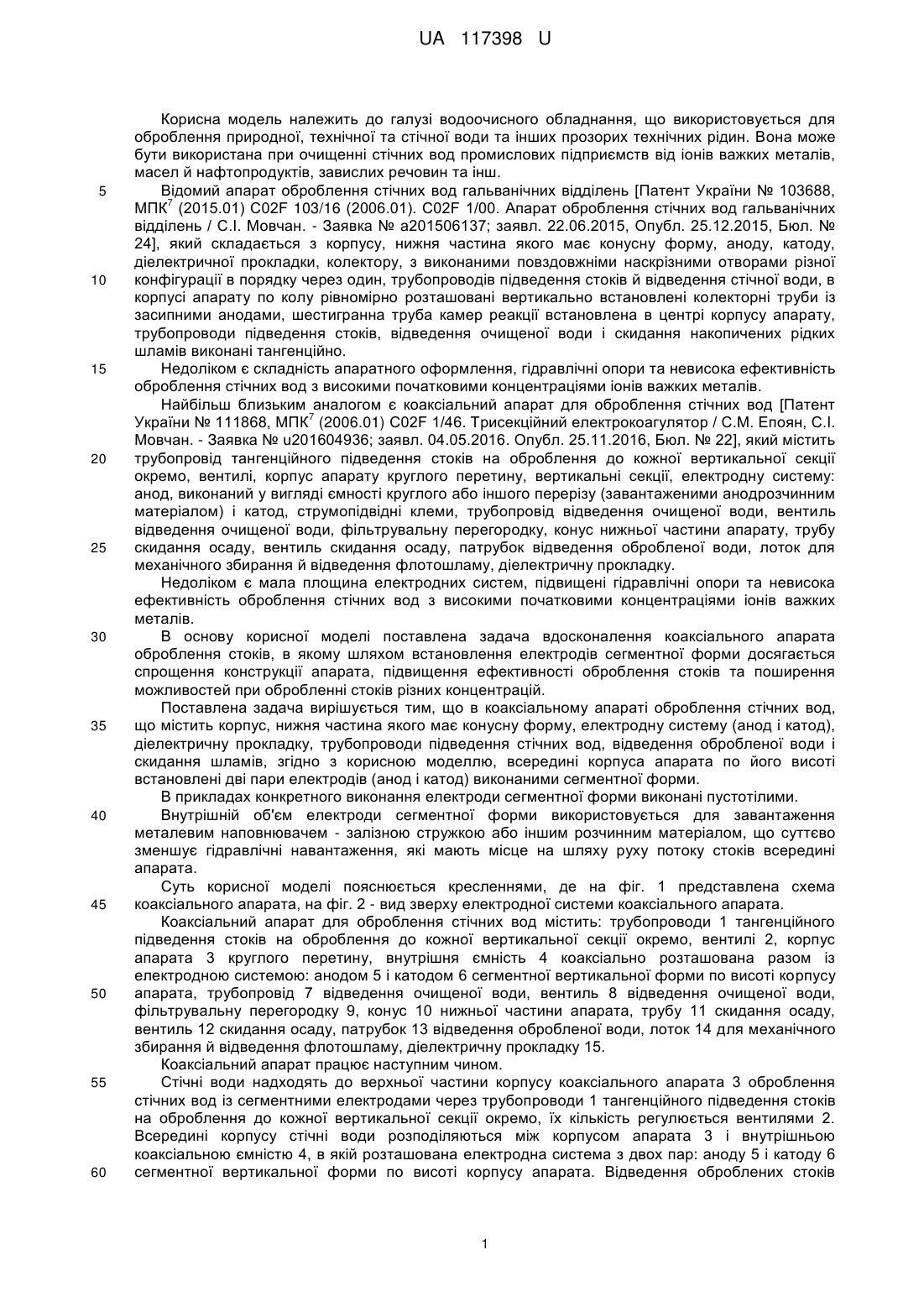

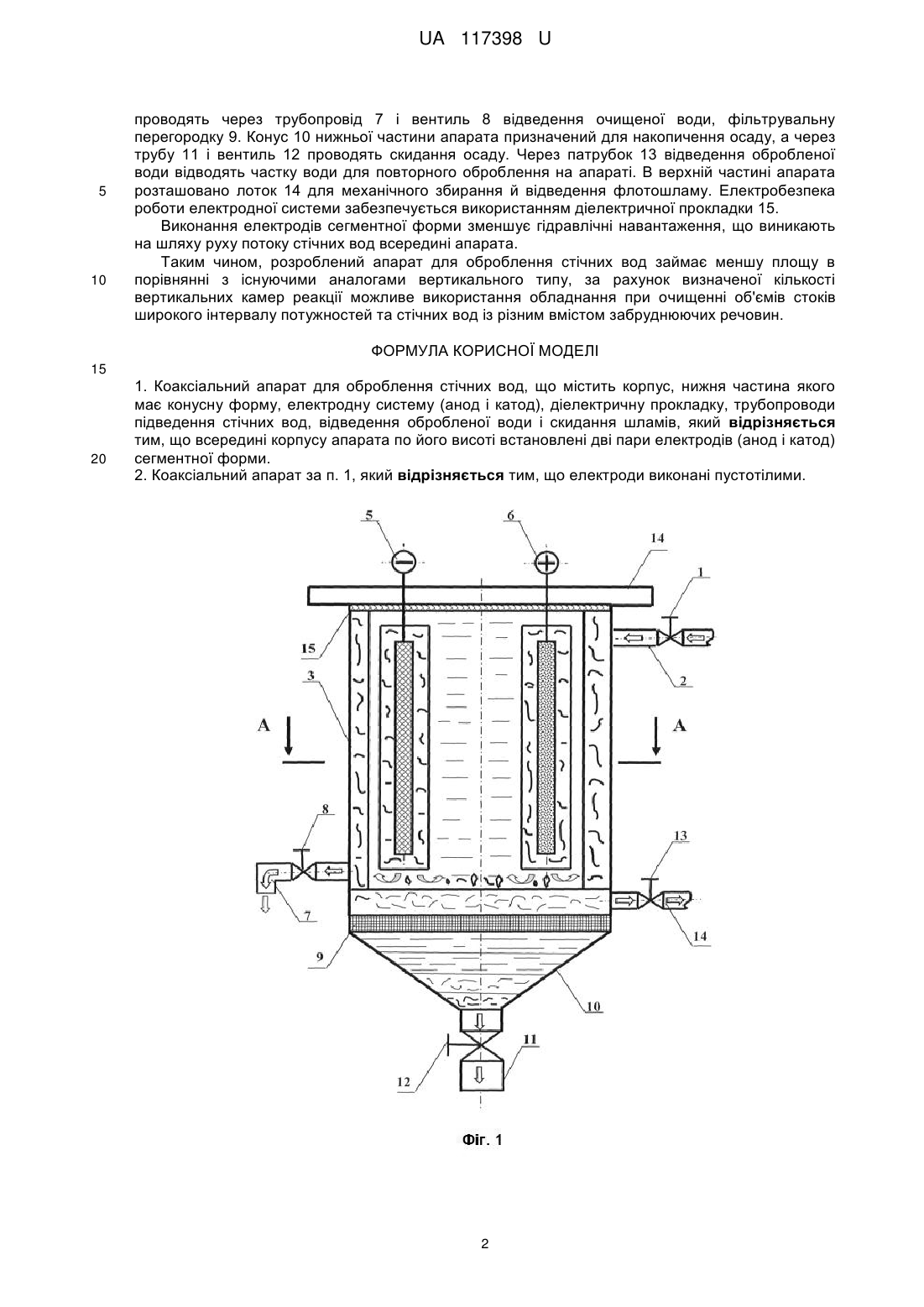

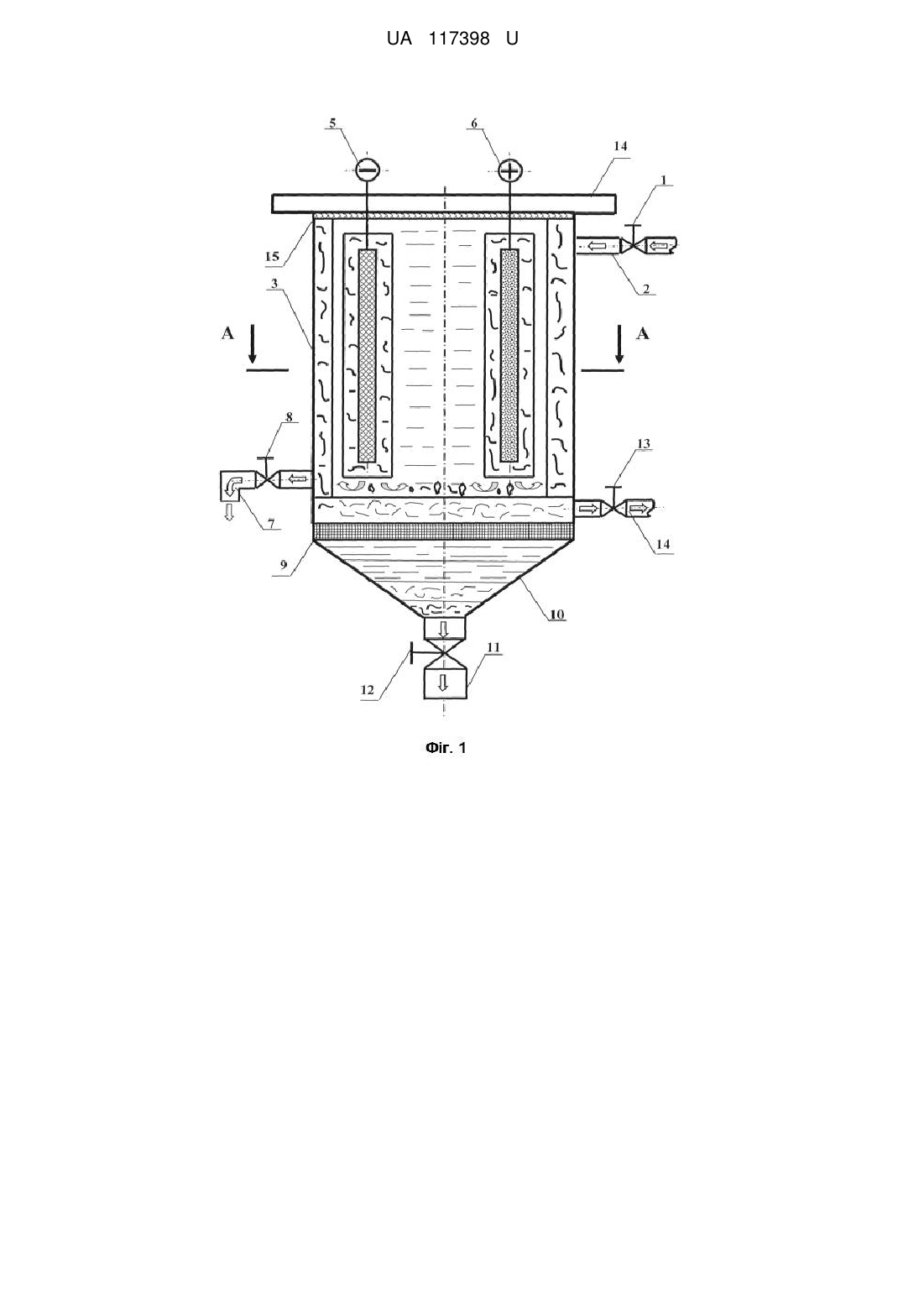

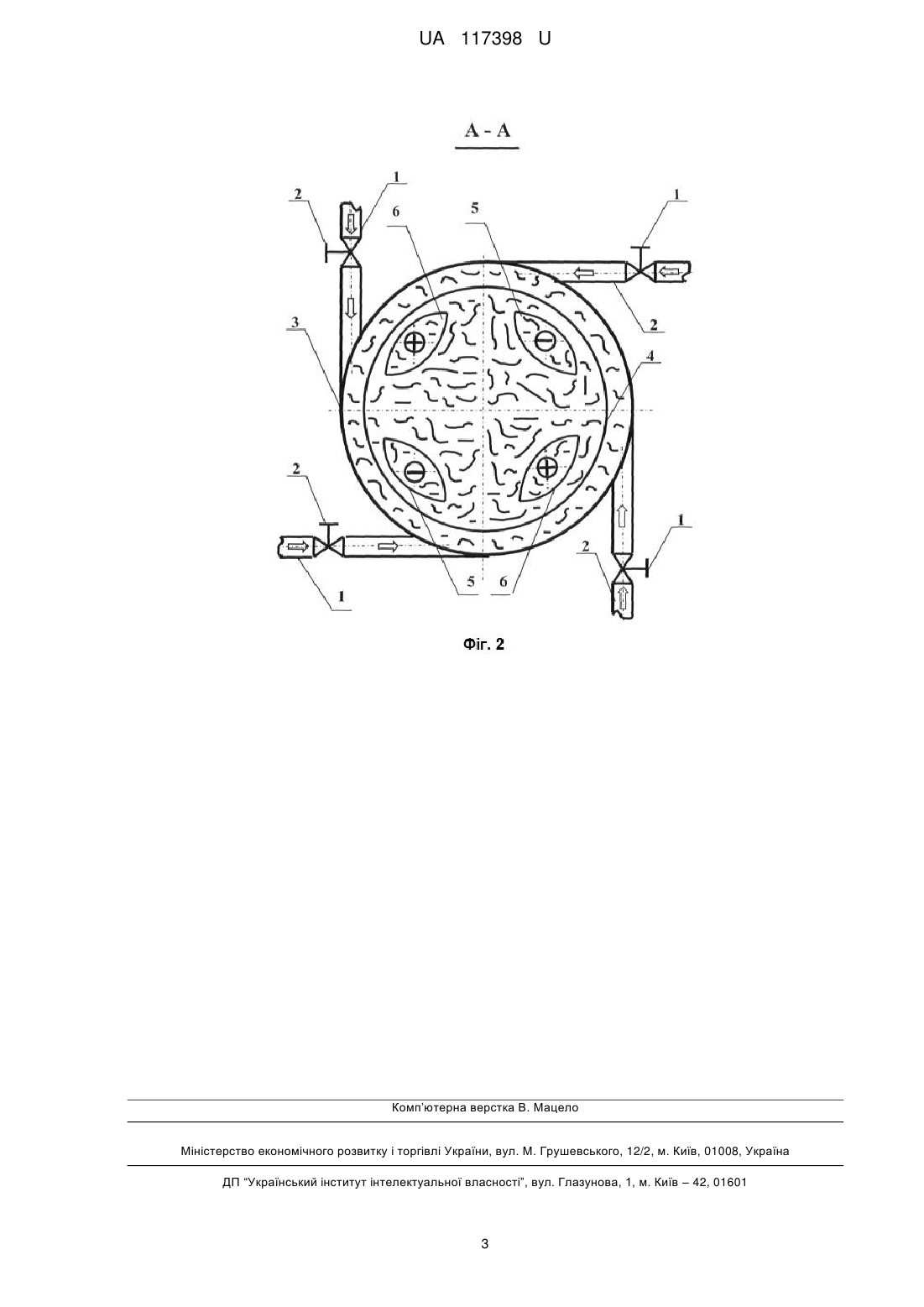

Реферат: UA 117398 U UA 117398 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водоочисного обладнання, що використовується для оброблення природної, технічної та стічної води та інших прозорих технічних рідин. Вона може бути використана при очищенні стічних вод промислових підприємств від іонів важких металів, масел й нафтопродуктів, завислих речовин та інш. Відомий апарат оброблення стічних вод гальванічних відділень [Патент України № 103688, 7 МПК (2015.01) С02F 103/16 (2006.01). С02F 1/00. Апарат оброблення стічних вод гальванічних відділень / С.І. Мовчан. - Заявка № а201506137; заявл. 22.06.2015, Опубл. 25.12.2015, Бюл. № 24], який складається з корпусу, нижня частина якого має конусну форму, аноду, катоду, діелектричної прокладки, колектору, з виконаними повздовжніми наскрізними отворами різної конфігурації в порядку через один, трубопроводів підведення стоків й відведення стічної води, в корпусі апарату по колу рівномірно розташовані вертикально встановлені колекторні труби із засипними анодами, шестигранна труба камер реакції встановлена в центрі корпусу апарату, трубопроводи підведення стоків, відведення очищеної води і скидання накопичених рідких шламів виконані тангенційно. Недоліком є складність апаратного оформлення, гідравлічні опори та невисока ефективність оброблення стічних вод з високими початковими концентраціями іонів важких металів. Найбільш близьким аналогом є коаксіальний апарат для оброблення стічних вод [Патент 7 України № 111868, МПК (2006.01) С02F 1/46. Трисекційний електрокоагулятор / С.М. Епоян, С.І. Мовчан. - Заявка № u201604936; заявл. 04.05.2016. Опубл. 25.11.2016, Бюл. № 22], який містить трубопровід тангенційного підведення стоків на оброблення до кожної вертикальної секції окремо, вентилі, корпус апарату круглого перетину, вертикальні секції, електродну систему: анод, виконаний у вигляді ємності круглого або іншого перерізу (завантаженими анодрозчинним матеріалом) і катод, струмопідвідні клеми, трубопровід відведення очищеної води, вентиль відведення очищеної води, фільтрувальну перегородку, конус нижньої частини апарату, трубу скидання осаду, вентиль скидання осаду, патрубок відведення обробленої води, лоток для механічного збирання й відведення флотошламу, діелектричну прокладку. Недоліком є мала площина електродних систем, підвищені гідравлічні опори та невисока ефективність оброблення стічних вод з високими початковими концентраціями іонів важких металів. В основу корисної моделі поставлена задача вдосконалення коаксіального апарата оброблення стоків, в якому шляхом встановлення електродів сегментної форми досягається спрощення конструкції апарата, підвищення ефективності оброблення стоків та поширення можливостей при обробленні стоків різних концентрацій. Поставлена задача вирішується тим, що в коаксіальному апараті оброблення стічних вод, що містить корпус, нижня частина якого має конусну форму, електродну систему (анод і катод), діелектричну прокладку, трубопроводи підведення стічних вод, відведення обробленої води і скидання шламів, згідно з корисною моделлю, всередині корпуса апарата по його висоті встановлені дві пари електродів (анод і катод) виконаними сегментної форми. В прикладах конкретного виконання електроди сегментної форми виконані пустотілими. Внутрішній об'єм електроди сегментної форми використовується для завантаження металевим наповнювачем - залізною стружкою або іншим розчинним матеріалом, що суттєво зменшує гідравлічні навантаження, які мають місце на шляху руху потоку стоків всередині апарата. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлена схема коаксіального апарата, на фіг. 2 - вид зверху електродної системи коаксіального апарата. Коаксіальний апарат для оброблення стічних вод містить: трубопроводи 1 тангенційного підведення стоків на оброблення до кожної вертикальної секції окремо, вентилі 2, корпус апарата 3 круглого перетину, внутрішня ємність 4 коаксіально розташована разом із електродною системою: анодом 5 і катодом 6 сегментної вертикальної форми по висоті корпусу апарата, трубопровід 7 відведення очищеної води, вентиль 8 відведення очищеної води, фільтрувальну перегородку 9, конус 10 нижньої частини апарата, трубу 11 скидання осаду, вентиль 12 скидання осаду, патрубок 13 відведення обробленої води, лоток 14 для механічного збирання й відведення флотошламу, діелектричну прокладку 15. Коаксіальний апарат працює наступним чином. Стічні води надходять до верхньої частини корпусу коаксіального апарата 3 оброблення стічнихвод із сегментними електродами через трубопроводи 1 тангенційного підведення стоків на оброблення до кожної вертикальної секції окремо, їх кількість регулюється вентилями 2. Всередині корпусу стічні води розподіляються між корпусом апарата 3 і внутрішньою коаксіальною ємністю 4, в якій розташована електродна система з двох пар: аноду 5 і катоду 6 сегментної вертикальної форми по висоті корпусу апарата. Відведення оброблених стоків 1 UA 117398 U 5 10 проводять через трубопровід 7 і вентиль 8 відведення очищеної води, фільтрувальну перегородку 9. Конус 10 нижньої частини апарата призначений для накопичення осаду, а через трубу 11 і вентиль 12 проводять скидання осаду. Через патрубок 13 відведення обробленої води відводять частку води для повторного оброблення на апараті. В верхній частині апарата розташовано лоток 14 для механічного збирання й відведення флотошламу. Електробезпека роботи електродної системи забезпечується використанням діелектричної прокладки 15. Виконання електродів сегментної форми зменшує гідравлічні навантаження, що виникають на шляху руху потоку стічних вод всередині апарата. Таким чином, розроблений апарат для оброблення стічних вод займає меншу площу в порівнянні з існуючими аналогами вертикального типу, за рахунок визначеної кількості вертикальних камер реакції можливе використання обладнання при очищенні об'ємів стоків широкого інтервалу потужностей та стічних вод із різним вмістом забруднюючих речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Коаксіальний апарат для оброблення стічних вод, що містить корпус, нижня частина якого має конусну форму, електродну систему (анод і катод), діелектричну прокладку, трубопроводи підведення стічних вод, відведення обробленої води і скидання шламів, який відрізняється тим, що всередині корпусу апарата по його висоті встановлені дві пари електродів (анод і катод) сегментної форми. 2. Коаксіальний апарат за п. 1, який відрізняється тим, що електроди виконані пустотілими. 2 UA 117398 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
