Апарат для оброблення стічних вод гальванічних відділень

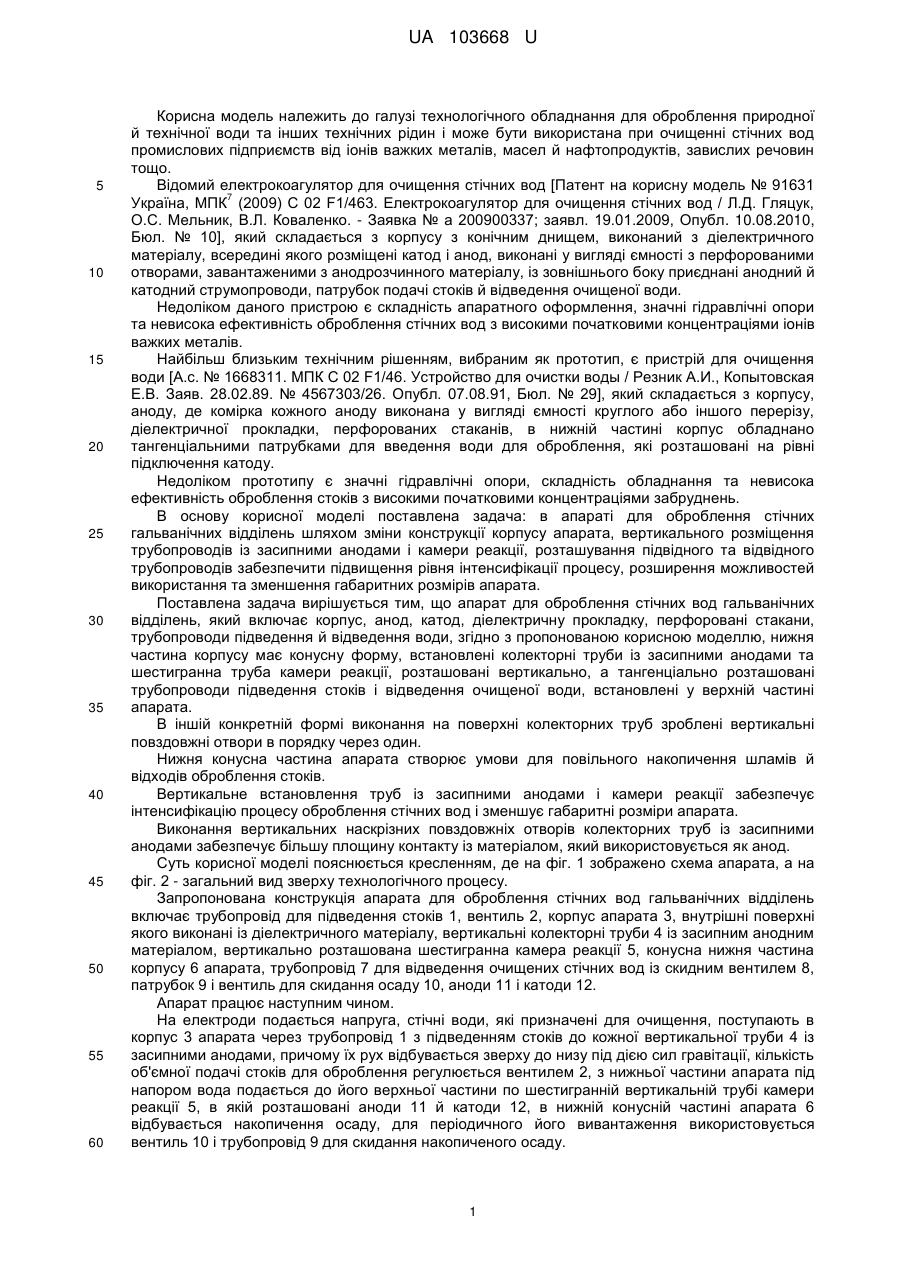

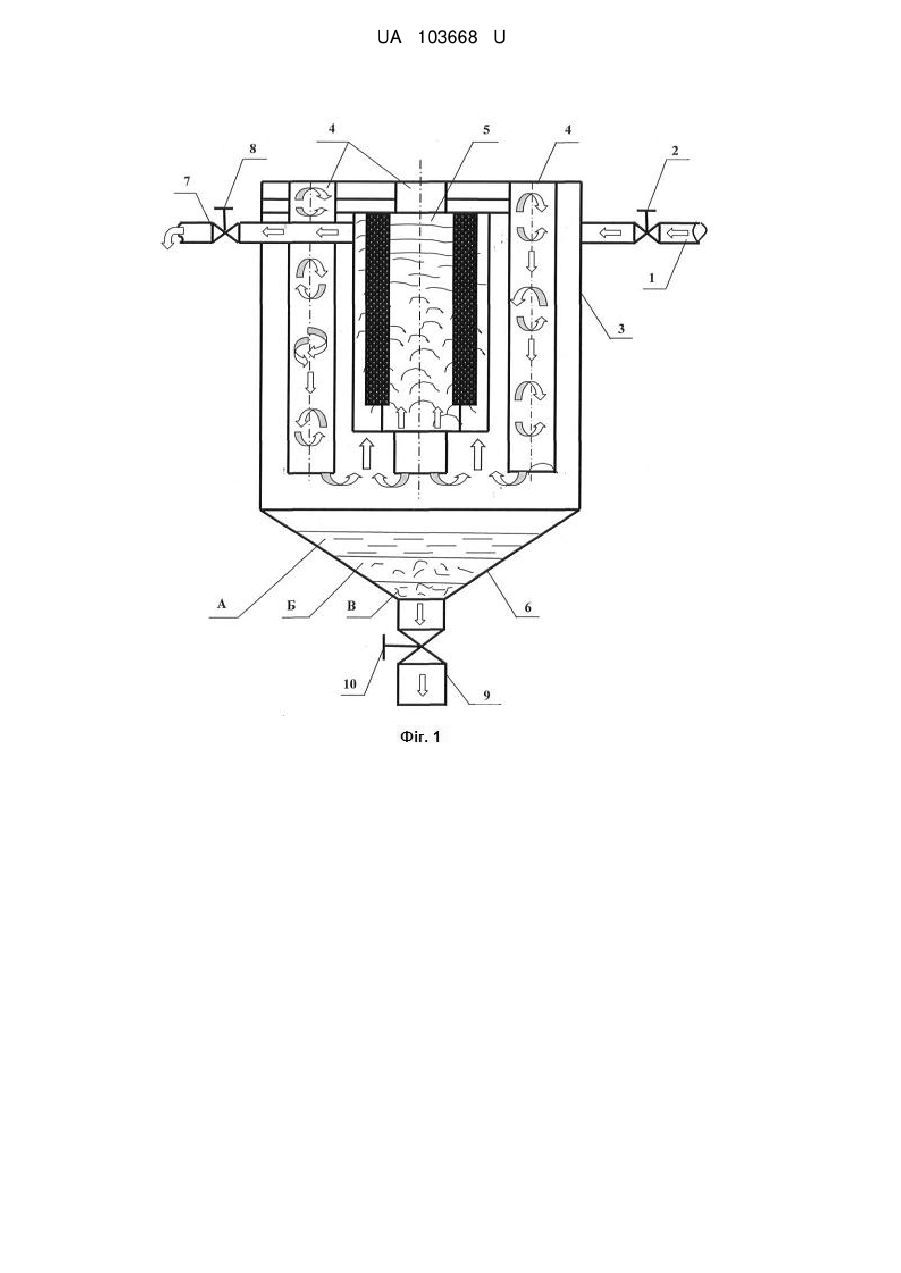

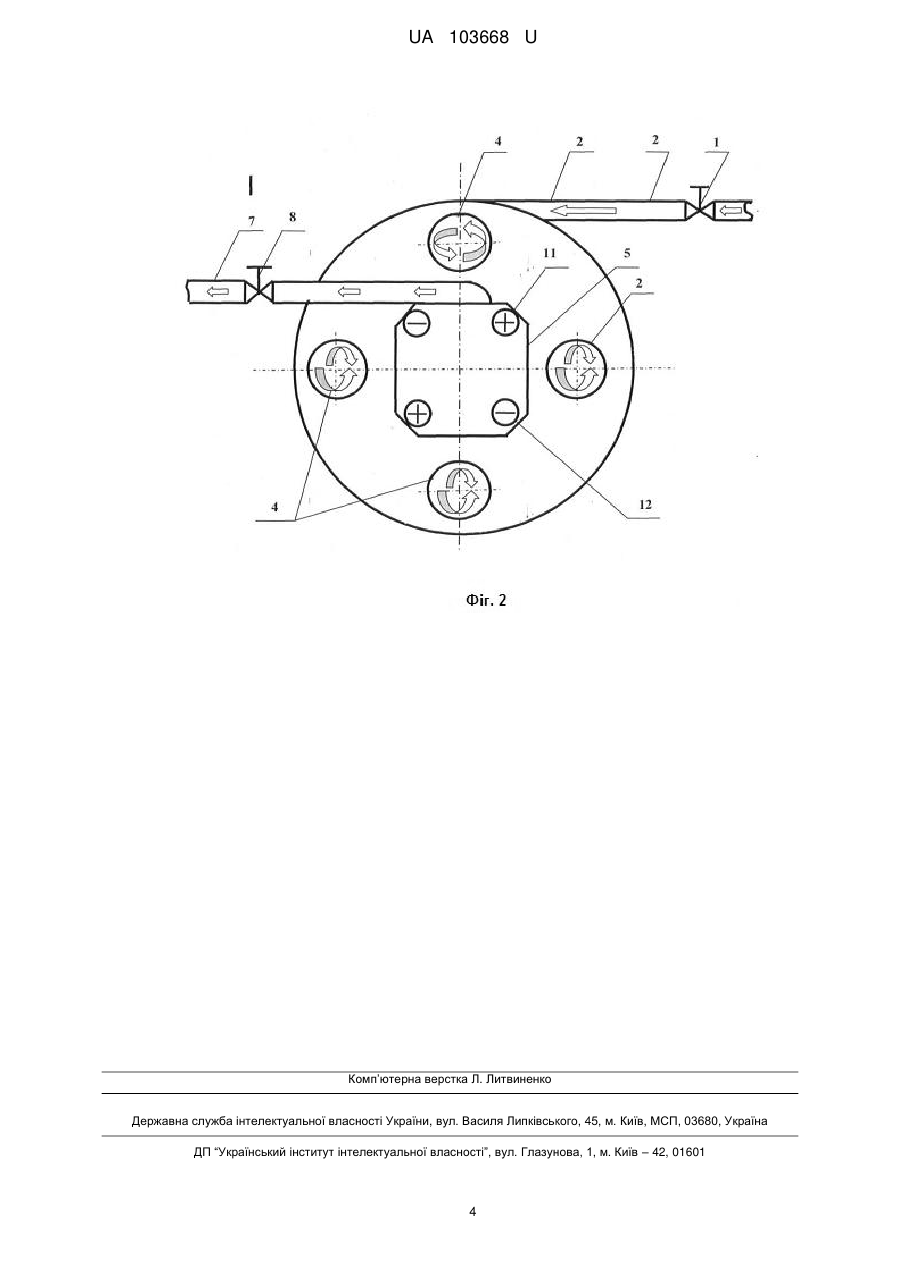

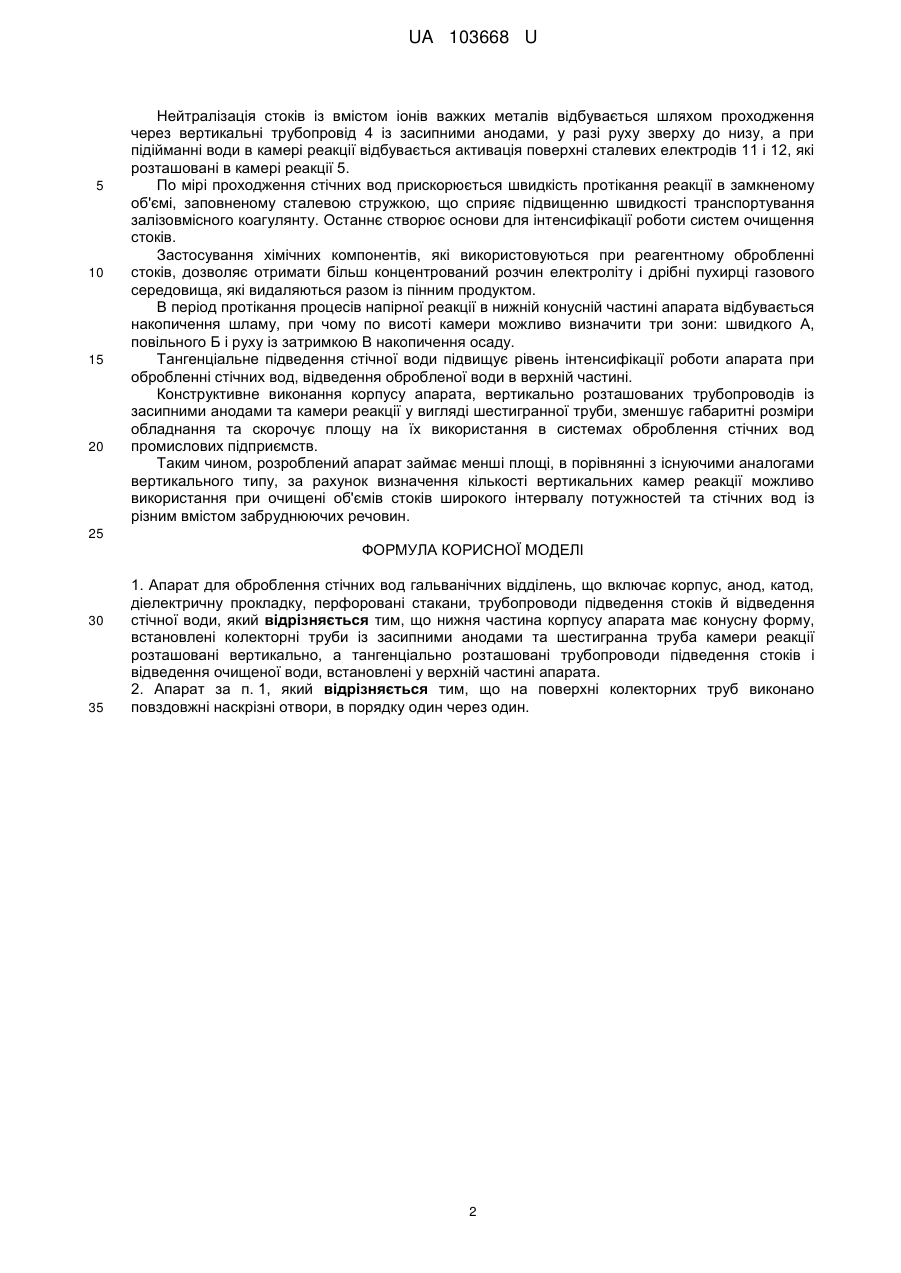

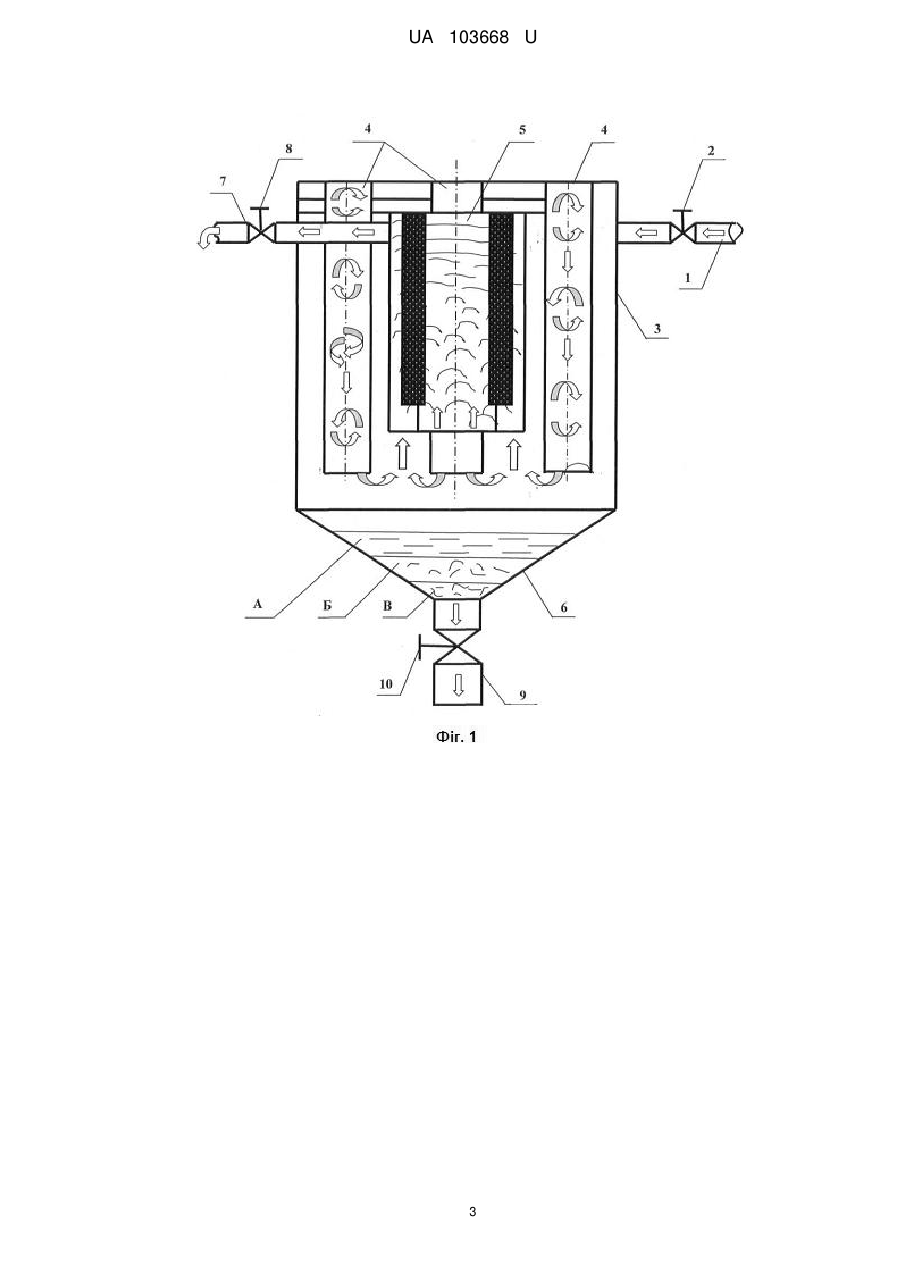

Реферат: UA 103668 U UA 103668 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі технологічного обладнання для оброблення природної й технічної води та інших технічних рідин і може бути використана при очищенні стічних вод промислових підприємств від іонів важких металів, масел й нафтопродуктів, завислих речовин тощо. Відомий електрокоагулятор для очищення стічних вод [Патент на корисну модель № 91631 7 Україна, МПК (2009) С 02 F1/463. Електрокоагулятор для очищення стічних вод / Л.Д. Гляцук, О.С. Мельник, В.Л. Коваленко. - Заявка № а 200900337; заявл. 19.01.2009, Опубл. 10.08.2010, Бюл. № 10], який складається з корпусу з конічним днищем, виконаний з діелектричного матеріалу, всередині якого розміщені катод і анод, виконані у вигляді ємності з перфорованими отворами, завантаженими з анодрозчинного матеріалу, із зовнішнього боку приєднані анодний й катодний струмопроводи, патрубок подачі стоків й відведення очищеної води. Недоліком даного пристрою є складність апаратного оформлення, значні гідравлічні опори та невисока ефективність оброблення стічних вод з високими початковими концентраціями іонів важких металів. Найбільш близьким технічним рішенням, вибраним як прототип, є пристрій для очищення води [А.с. № 1668311. МПК С 02 F1/46. Устройство для очистки воды / Резник А.И., Копытовская Е.В. Заяв. 28.02.89. № 4567303/26. Опубл. 07.08.91, Бюл. № 29], який складається з корпусу, аноду, де комірка кожного аноду виконана у вигляді ємності круглого або іншого перерізу, діелектричної прокладки, перфорованих стаканів, в нижній частині корпус обладнано тангенціальними патрубками для введення води для оброблення, які розташовані на рівні підключення катоду. Недоліком прототипу є значні гідравлічні опори, складність обладнання та невисока ефективність оброблення стоків з високими початковими концентраціями забруднень. В основу корисної моделі поставлена задача: в апараті для оброблення стічних гальванічних відділень шляхом зміни конструкції корпусу апарата, вертикального розміщення трубопроводів із засипними анодами і камери реакції, розташування підвідного та відвідного трубопроводів забезпечити підвищення рівня інтенсифікації процесу, розширення можливостей використання та зменшення габаритних розмірів апарата. Поставлена задача вирішується тим, що апарат для оброблення стічних вод гальванічних відділень, який включає корпус, анод, катод, діелектричну прокладку, перфоровані стакани, трубопроводи підведення й відведення води, згідно з пропонованою корисною моделлю, нижня частина корпусу має конусну форму, встановлені колекторні труби із засипними анодами та шестигранна труба камери реакції, розташовані вертикально, а тангенціально розташовані трубопроводи підведення стоків і відведення очищеної води, встановлені у верхній частині апарата. В іншій конкретній формі виконання на поверхні колекторних труб зроблені вертикальні повздовжні отвори в порядку через один. Нижня конусна частина апарата створює умови для повільного накопичення шламів й відходів оброблення стоків. Вертикальне встановлення труб із засипними анодами і камери реакції забезпечує інтенсифікацію процесу оброблення стічних вод і зменшує габаритні розміри апарата. Виконання вертикальних наскрізних повздовжніх отворів колекторних труб із засипними анодами забезпечує більшу площину контакту із матеріалом, який використовується як анод. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено схема апарата, а на фіг. 2 - загальний вид зверху технологічного процесу. Запропонована конструкція апарата для оброблення стічних вод гальванічних відділень включає трубопровід для підведення стоків 1, вентиль 2, корпус апарата 3, внутрішні поверхні якого виконані із діелектричного матеріалу, вертикальні колекторні труби 4 із засипним анодним матеріалом, вертикально розташована шестигранна камера реакції 5, конусна нижня частина корпусу 6 апарата, трубопровід 7 для відведення очищених стічних вод із скидним вентилем 8, патрубок 9 і вентиль для скидання осаду 10, аноди 11 і катоди 12. Апарат працює наступним чином. На електроди подається напруга, стічні води, які призначені для очищення, поступають в корпус 3 апарата через трубопровід 1 з підведенням стоків до кожної вертикальної труби 4 із засипними анодами, причому їх рух відбувається зверху до низу під дією сил гравітації, кількість об'ємної подачі стоків для оброблення регулюється вентилем 2, з нижньої частини апарата під напором вода подається до його верхньої частини по шестигранній вертикальній трубі камери реакції 5, в якій розташовані аноди 11 й катоди 12, в нижній конусній частині апарата 6 відбувається накопичення осаду, для періодичного його вивантаження використовується вентиль 10 і трубопровід 9 для скидання накопиченого осаду. 1 UA 103668 U 5 10 15 20 Нейтралізація стоків із вмістом іонів важких металів відбувається шляхом проходження через вертикальні трубопровід 4 із засипними анодами, у разі руху зверху до низу, а при підійманні води в камері реакції відбувається активація поверхні сталевих електродів 11 і 12, які розташовані в камері реакції 5. По мірі проходження стічних вод прискорюється швидкість протікання реакції в замкненому об'ємі, заповненому сталевою стружкою, що сприяє підвищенню швидкості транспортування залізовмісного коагулянту. Останнє створює основи для інтенсифікації роботи систем очищення стоків. Застосування хімічних компонентів, які використовуються при реагентному обробленні стоків, дозволяє отримати більш концентрований розчин електроліту і дрібні пухирці газового середовища, які видаляються разом із пінним продуктом. В період протікання процесів напірної реакції в нижній конусній частині апарата відбувається накопичення шламу, при чому по висоті камери можливо визначити три зони: швидкого А, повільного Б і руху із затримкою В накопичення осаду. Тангенціальне підведення стічної води підвищує рівень інтенсифікації роботи апарата при обробленні стічних вод, відведення обробленої води в верхній частині. Конструктивне виконання корпусу апарата, вертикально розташованих трубопроводів із засипними анодами та камери реакції у вигляді шестигранної труби, зменшує габаритні розміри обладнання та скорочує площу на їх використання в системах оброблення стічних вод промислових підприємств. Таким чином, розроблений апарат займає менші площі, в порівнянні з існуючими аналогами вертикального типу, за рахунок визначення кількості вертикальних камер реакції можливо використання при очищені об'ємів стоків широкого інтервалу потужностей та стічних вод із різним вмістом забруднюючих речовин. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Апарат для оброблення стічних вод гальванічних відділень, що включає корпус, анод, катод, діелектричну прокладку, перфоровані стакани, трубопроводи підведення стоків й відведення стічної води, який відрізняється тим, що нижня частина корпусу апарата має конусну форму, встановлені колекторні труби із засипними анодами та шестигранна труба камери реакції розташовані вертикально, а тангенціально розташовані трубопроводи підведення стоків і відведення очищеної води, встановлені у верхній частині апарата. 2. Апарат за п. 1, який відрізняється тим, що на поверхні колекторних труб виконано повздовжні наскрізні отвори, в порядку один через один. 2 UA 103668 U 3 UA 103668 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
