Мобільний телефон з вимірювачем фону радіаційного забруднення довкілля

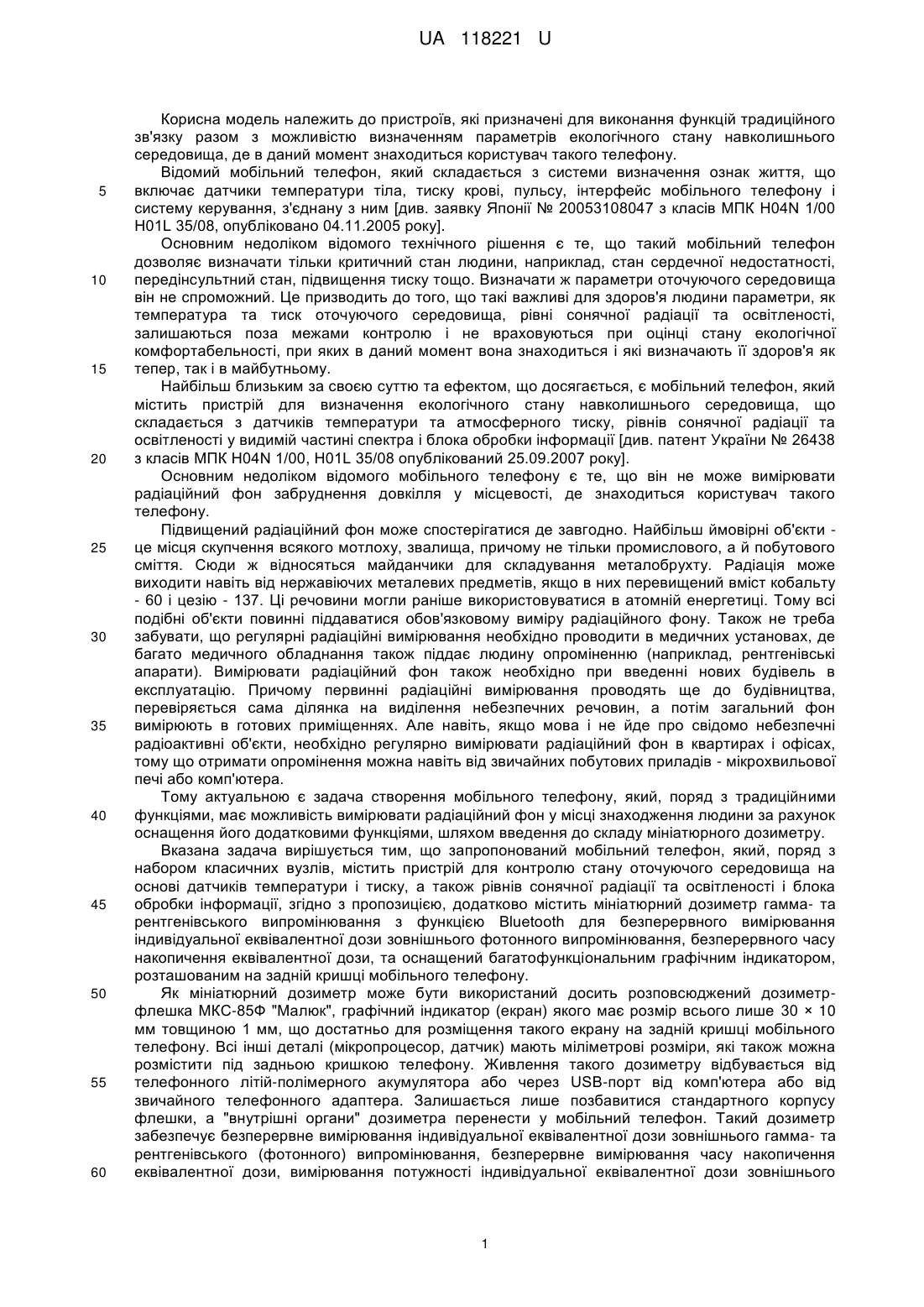

Реферат: UA 118221 U UA 118221 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які призначені для виконання функцій традиційного зв'язку разом з можливістю визначенням параметрів екологічного стану навколишнього середовища, де в даний момент знаходиться користувач такого телефону. Відомий мобільний телефон, який складається з системи визначення ознак життя, що включає датчики температури тіла, тиску крові, пульсу, інтерфейс мобільного телефону і систему керування, з'єднану з ним [див. заявку Японії № 20053108047 з класів МПК H04N 1/00 H01L 35/08, опубліковано 04.11.2005 року]. Основним недоліком відомого технічного рішення є те, що такий мобільний телефон дозволяє визначати тільки критичний стан людини, наприклад, стан сердечної недостатності, передінсультний стан, підвищення тиску тощо. Визначати ж параметри оточуючого середовища він не спроможний. Це призводить до того, що такі важливі для здоров'я людини параметри, як температура та тиск оточуючого середовища, рівні сонячної радіації та освітленості, залишаються поза межами контролю і не враховуються при оцінці стану екологічної комфортабельності, при яких в даний момент вона знаходиться і які визначають її здоров'я як тепер, так і в майбутньому. Найбільш близьким за своєю суттю та ефектом, що досягається, є мобільний телефон, який містить пристрій для визначення екологічного стану навколишнього середовища, що складається з датчиків температури та атмосферного тиску, рівнів сонячної радіації та освітленості у видимій частині спектра і блока обробки інформації [див. патент України № 26438 з класів МПК H04N 1/00, H01L 35/08 опублікований 25.09.2007 року]. Основним недоліком відомого мобільного телефону є те, що він не може вимірювати радіаційний фон забруднення довкілля у місцевості, де знаходиться користувач такого телефону. Підвищений радіаційний фон може спостерігатися де завгодно. Найбільш ймовірні об'єкти це місця скупчення всякого мотлоху, звалища, причому не тільки промислового, а й побутового сміття. Сюди ж відносяться майданчики для складування металобрухту. Радіація може виходити навіть від нержавіючих металевих предметів, якщо в них перевищений вміст кобальту - 60 і цезію - 137. Ці речовини могли раніше використовуватися в атомній енергетиці. Тому всі подібні об'єкти повинні піддаватися обов'язковому виміру радіаційного фону. Також не треба забувати, що регулярні радіаційні вимірювання необхідно проводити в медичних установах, де багато медичного обладнання також піддає людину опроміненню (наприклад, рентгенівські апарати). Вимірювати радіаційний фон також необхідно при введенні нових будівель в експлуатацію. Причому первинні радіаційні вимірювання проводять ще до будівництва, перевіряється сама ділянка на виділення небезпечних речовин, а потім загальний фон вимірюють в готових приміщеннях. Але навіть, якщо мова і не йде про свідомо небезпечні радіоактивні об'єкти, необхідно регулярно вимірювати радіаційний фон в квартирах і офісах, тому що отримати опромінення можна навіть від звичайних побутових приладів - мікрохвильової печі або комп'ютера. Тому актуальною є задача створення мобільного телефону, який, поряд з традиційними функціями, має можливість вимірювати радіаційний фон у місці знаходження людини за рахунок оснащення його додатковими функціями, шляхом введення до складу мініатюрного дозиметру. Вказана задача вирішується тим, що запропонований мобільний телефон, який, поряд з набором класичних вузлів, містить пристрій для контролю стану оточуючого середовища на основі датчиків температури і тиску, а також рівнів сонячної радіації та освітленості і блока обробки інформації, згідно з пропозицією, додатково містить мініатюрний дозиметр гамма- та рентгенівського випромінювання з функцією Bluetooth для безперервного вимірювання індивідуальної еквівалентної дози зовнішнього фотонного випромінювання, безперервного часу накопичення еквівалентної дози, та оснащений багатофункціональним графічним індикатором, розташованим на задній кришці мобільного телефону. Як мініатюрний дозиметр може бути використаний досить розповсюджений дозиметрфлешка МКС-85Ф "Малюк", графічний індикатор (екран) якого має розмір всього лише 30 × 10 мм товщиною 1 мм, що достатньо для розміщення такого екрану на задній кришці мобільного телефону. Всі інші деталі (мікропроцесор, датчик) мають міліметрові розміри, які також можна розмістити під задньою кришкою телефону. Живлення такого дозиметру відбувається від телефонного літій-полімерного акумулятора або через USB-пοрт від комп'ютера або від звичайного телефонного адаптера. Залишається лише позбавитися стандартного корпусу флешки, а "внутрішні органи" дозиметра перенести у мобільний телефон. Такий дозиметр забезпечує безперервне вимірювання індивідуальної еквівалентної дози зовнішнього гамма- та рентгенівського (фотонного) випромінювання, безперервне вимірювання часу накопичення еквівалентної дози, вимірювання потужності індивідуальної еквівалентної дози зовнішнього 1 UA 118221 U 5 10 15 20 25 30 35 40 фотонного випромінювання, відображення рівнів радіаційного забруднення на багатофункціональному графічному індикаторі (екрані), передачу інформації про вимірювання у персональний комп'ютер по каналу USB або BlueTooth, що дозволяє контролювати рівні радіаційного забруднення, передачу інформації на інші мобільні пристрої, оснащені адаптером BlueTooth. Запропонований мобільний телефон можна (рекомендовано) використовувати для власної безпеки, а також для здійснення діяльності в галузі охорони довкілля, здійснення діяльності щодо забезпечення безпеки при надзвичайних ситуаціях; здійснення виробничого контролю над дотриманням встановлених законодавством країни вимог промислової безпеки до експлуатації небезпечного виробництва; виконання робіт по забезпеченню безпечних умов і охорони праці тощо. У корисній моделі запропоновано принципово нове рішення для мобільного телефону оснащення засобом для вимірювання радіаційного випромінювання та візуального відображення цієї інформації на дисплеї. Промислове застосування запропонованого мобільного телефону не вимагає спеціальних технологій, проведення якихось додаткових досліджень. Його виробництво можливо на існуючих підприємствах електронного та приладобудівного напрямків. Запропонований мобільний телефон з вимірювачем фону радіаційного забруднення довкілля, крім класичних вузлів, призначених для зв'язку та інших традиційних функцій, містить мініатюрний дозиметр, розташований під задньою кришкою, у яку запресовано графічний екран для відображення результатів такого вимірювання. Додаткових отворів у кришці робити не треба, оскільки фотонне випромінювання проникає безперешкодно через матеріал кришці телефону. Крім того, у конструкцію телефону може бути введено блок звукової сигналізації, який налаштований на гранично допустимий рівень радіації для сповіщення користувача під час знаходження телефону у кишені чи у чохлі. Запропонованим мобільним телефоном з вимірювачем фону радіаційного забруднення довкілля користуються в такий спосіб. При знаходженні користувача телефону у відповідному місці, датчик постійно (незалежно від бажання користувача коли телефон включений) передає у блок аналізу інформації (мікросхему) відповідні електричні сигнали, які однозначно відображають картину радіаційного фону, яка подається на графічний індикатор. Це дозволяє користувачу інформації, враховуючи ситуацію, приймати відповідні рішення. Якщо рівень радіаційного забруднення в даному місці (робочому, побутовому, чи в місці відпочинку) перевищує певні норми або інші умови, які задаються користувачем, то в цьому випадку автоматично включається звукова сигналізація, що сповіщає про перевищення відповідних норм. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення функціональних можливостей мобільного телефону через можливість інформування користувача про рівень радіаційного забруднення довкілля у його місцезнаходження. Соціальний ефект від застосування запропонованого мобільного телефону з вимірювачем фону радіаційного забруднення довкілля, у порівнянні з використанням прототипу, отримують за рахунок того, що мобільний телефон дозволяє значно підвищити безпечність праці та відпочинку, а також запобігти шкідливих чинників, які провокують ризик виникнення в майбутньому небезпечних захворювань, зокрема онкологічних. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Мобільний телефон з вимірювачем фону радіаційного забруднення довкілля, який містить набор класичних вузлів, зокрема корпус, екран, функціональні кнопки, динамік, мікрофон, камеру, задню кришку, під якою розташований пристрій для контролю стану оточуючого середовища на основі датчиків температури і тиску, а також рівнів сонячної радіації та освітленості і блока обробки інформації, який відрізняється тим, що додатково містить мініатюрний дозиметр гамма- та рентгенівського випромінювання з функцією Bluetooth для безперервного вимірювання індивідуальної еквівалентної дози зовнішнього фотонного випромінювання, безперервного часу накопичення еквівалентної дози та оснащений багатофункціональним графічним індикатором, розташованим на задній кришці мобільного телефону. 2. Мобільний телефон за п. 1, який відрізняється тим, що додатково містить блок звукової сигналізації, який налаштований на гранично допустимий рівень радіації для сповіщення користувача під час знаходження телефону у кишені чи у чохлі. 2 UA 118221 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
