Дерматом з круговим механізмом для зрізання середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2

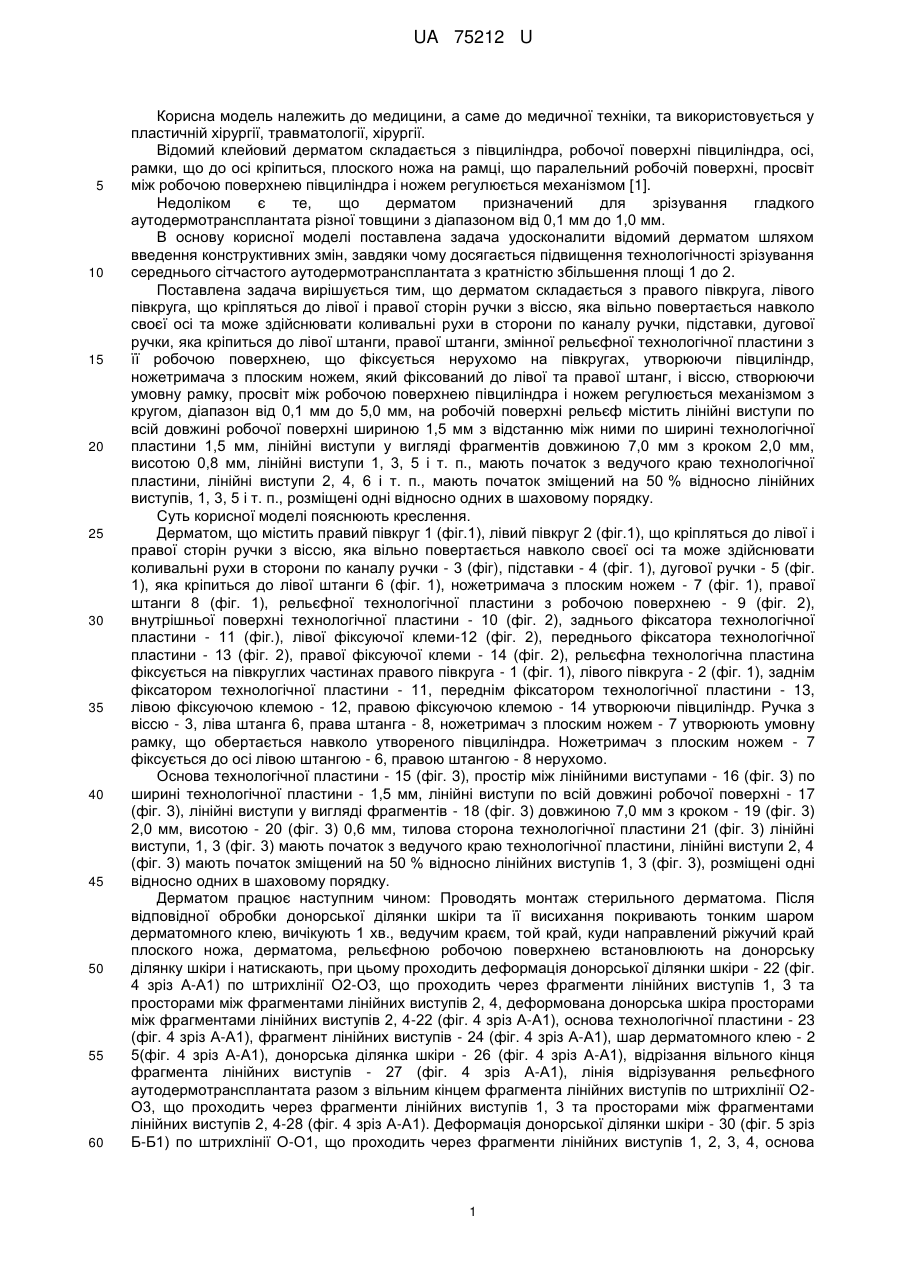

Реферат: Дерматом з круговим механізмом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2 містить півциліндр, робочу поверхню півциліндра; вісь, рамки, що до осі кріпляться, плоский ніж на рамці, паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюють механізмом. UA 75212 U (54) ДЕРМАТОМ З КРУГОВИМ МЕХАНІЗМОМ ДЛЯ ЗРІЗАННЯ СЕРЕДНЬОГО, СІТЧАСТОГО ЕПІДЕРМОТРАНСЛОКАЛІЗАЦІЙНОГО АУТОДЕРМОТРАНСПЛАНТАТА З КРАТНІСТЮ ЗБІЛЬШЕННЯ ПЛОЩІ ВІД 1 ДО 2 UA 75212 U UA 75212 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, що паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування середнього сітчастого аутодермотрансплантата з кратністю збільшення площі 1 до 2. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм, висотою 0,8 мм, лінійні виступи 1, 3, 5 і т. п., мають початок з ведучого краю технологічної пластини, лінійні виступи 2, 4, 6 і т. п., мають початок зміщений на 50 % відносно лінійних виступів, 1, 3, 5 і т. п., розміщені одні відносно одних в шаховому порядку. Суть корисної моделі пояснюють креслення. Дерматом, що містить правий півкруг 1 (фіг.1), лівий півкруг 2 (фіг.1), що кріпляться до лівої і правої сторін ручки з вісcю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3 (фіг), підставки - 4 (фіг. 1), дугової ручки - 5 (фіг. 1), яка кріпиться до лівої штанги 6 (фіг. 1), ножетримача з плоским ножем - 7 (фіг. 1), правої штанги 8 (фіг. 1), рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10 (фіг. 2), заднього фіксатора технологічної пластини - 11 (фіг.), лівої фіксуючої клеми-12 (фіг. 2), переднього фіксатора технологічної пластини - 13 (фіг. 2), правої фіксуючої клеми - 14 (фіг. 2), рельєфна технологічна пластина фіксується на півкруглих частинах правого півкруга - 1 (фіг. 1), лівого півкруга - 2 (фіг. 1), заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з вісcю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8 нерухомо. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 (фіг. 3) по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17 (фіг. 3), лінійні виступи у вигляді фрагментів - 18 (фіг. 3) довжиною 7,0 мм з кроком - 19 (фіг. 3) 2,0 мм, висотою - 20 (фіг. 3) 0,6 мм, тилова сторона технологічної пластини 21 (фіг. 3) лінійні виступи, 1, 3 (фіг. 3) мають початок з ведучого краю технологічної пластини, лінійні виступи 2, 4 (фіг. 3) мають початок зміщений на 50 % відносно лінійних виступів 1, 3 (фіг. 3), розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрихлінії О2-О3, що проходить через фрагменти лінійних виступів 1, 3 та просторами між фрагментами лінійних виступів 2, 4, деформована донорська шкіра просторами між фрагментами лінійних виступів 2, 4-22 (фіг. 4 зріз А-А1), основа технологічної пластини - 23 (фіг. 4 зріз А-А1), фрагмент лінійних виступів - 24 (фіг. 4 зріз А-А1), шар дерматомного клею - 2 5(фіг. 4 зріз А-А1), донорська ділянка шкіри - 26 (фіг. 4 зріз А-А1), відрізання вільного кінця фрагмента лінійних виступів - 27 (фіг. 4 зріз А-А1), лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2О3, що проходить через фрагменти лінійних виступів 1, 3 та просторами між фрагментами лінійних виступів 2, 4-28 (фіг. 4 зріз А-А1). Деформація донорської ділянки шкіри - 30 (фіг. 5 зріз Б-Б1) по штрихлінії О-О1, що проходить через фрагменти лінійних виступів 1, 2, 3, 4, основа 1 UA 75212 U 5 10 15 20 25 30 35 40 технологічної пластини - 29 (фіг. 5 зріз Б-Б1), фрагмент лінійних виступів - 30 (фіг. 5 зріз Б-Б1), шар дерматомного клею - 31 (фіг. 5 зріз Б-Б1), донорська ділянка шкіри - 32 (фіг. 5 зріз Б-Б1), відрізання вільного кінця фрагмента лінійних виступів - 33 (фіг. 5 зріз Б-Б1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправлені повинен мати правильні чотирикутники, товщина якого О - О1 0,6 мм, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35 (фіг. 6). Донорська ділянка містить дермальну рану - 35 (фіг. 7), епідермальні острівці 36 (фіг. 7), шкіра навколо донорської рани - 38 (фіг. 7). Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмент - 20, тилова сторона технологічної пластини 21. Фіг. 4. Зріз А-А1. Деформована ділянка донорської шкіри - 22, зріз А-А1 по штрихлінії О2-О3, основа технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2-О3-28. Фіг. 5. Зріз Б-Б1. Деформація донорської ділянки шкіри - 30, зріз Б-Б1 по штрихлінії О-О1, основа технологічної пластини - 29, фрагмент лінійних виступів - 30, шар дерматомного клею 31, донорська ділянка шкіри - 32, лінія відрізання вільних кінців фрагментів лінійних виступів 33. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О-О1, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35. Фіг. 7 Дермальна рана - 35, епідермальні острівці 36, шкіра навколо донорської рани - 3. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання епідермотранслокалізаційного аутодермотрансплантата. Отриманий тонкий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі 1 до 2, дозволяє провести аутодермопластику гранулюючої рани площею у два рази більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дерматом з круговим механізмом для зрізання середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2, що містить півциліндр, робочу поверхню півциліндра, вісь, рамку, що до осі кріпиться, плоский ніж на рамці, паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюють механізмом, який відрізняється тим, що технологічна пластина на півкругах дерматома утворює півциліндр на робочій поверхні, лінійні виступи у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 0,8 мм, шириною 1,5 мм, відстань між якими 1,5 мм, що зміщені один відносно одного на 50 %, робоча поверхня зроблена з пластичної маси, просвіт між робочою поверхнею півциліндра і ножем регулюють механізмом з кругом від 0,1 мм до 5,0 мм, відрізання аутодермотрансплантата проводиться разом з лінійними фрагментарними виступами на 0,6 мм від основи, разом з донорською шкірою. 2 UA 75212 U 3 UA 75212 U 4 UA 75212 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
