Спосіб розробки крутого вугільного пласта щитовим агрегатом

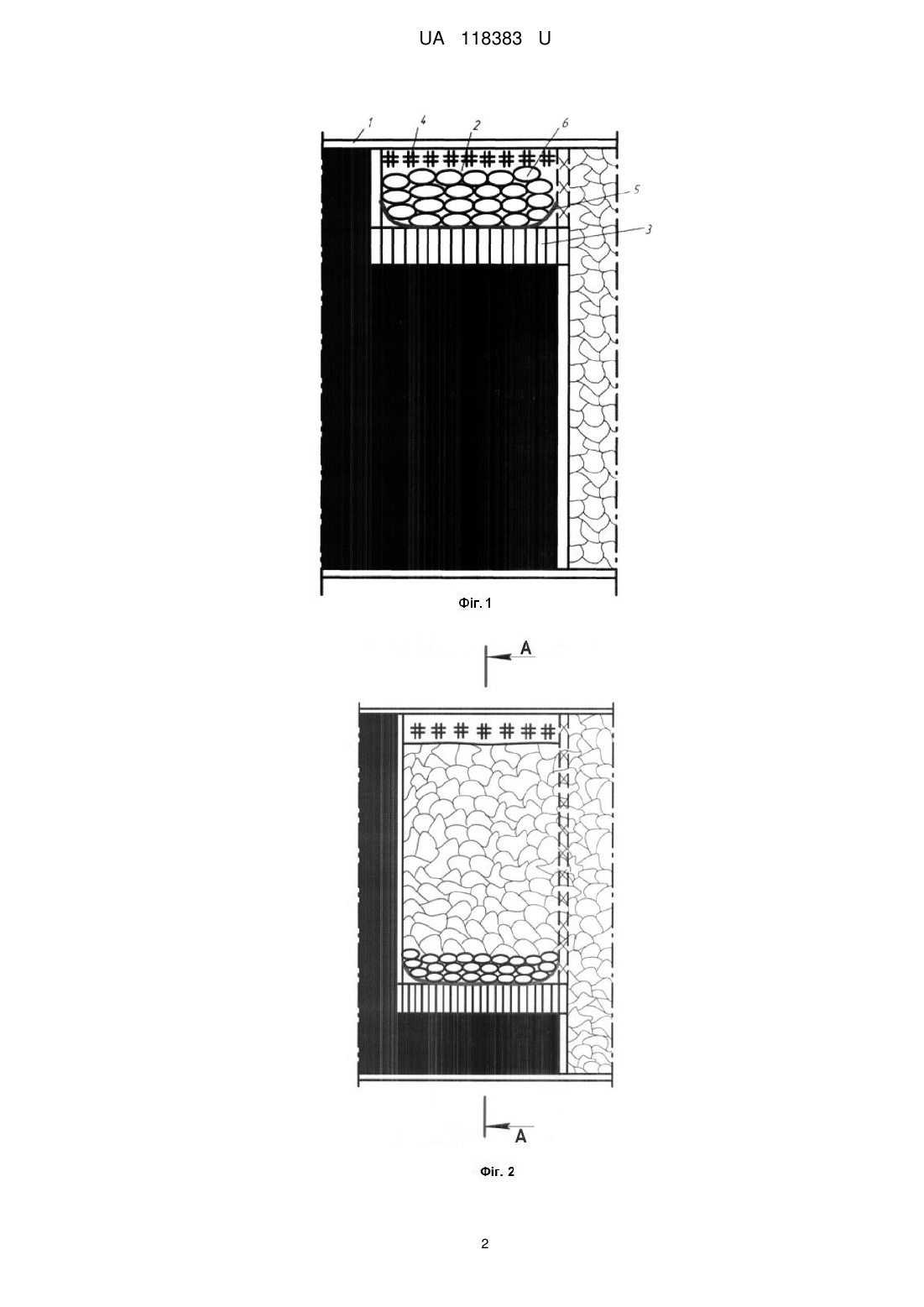

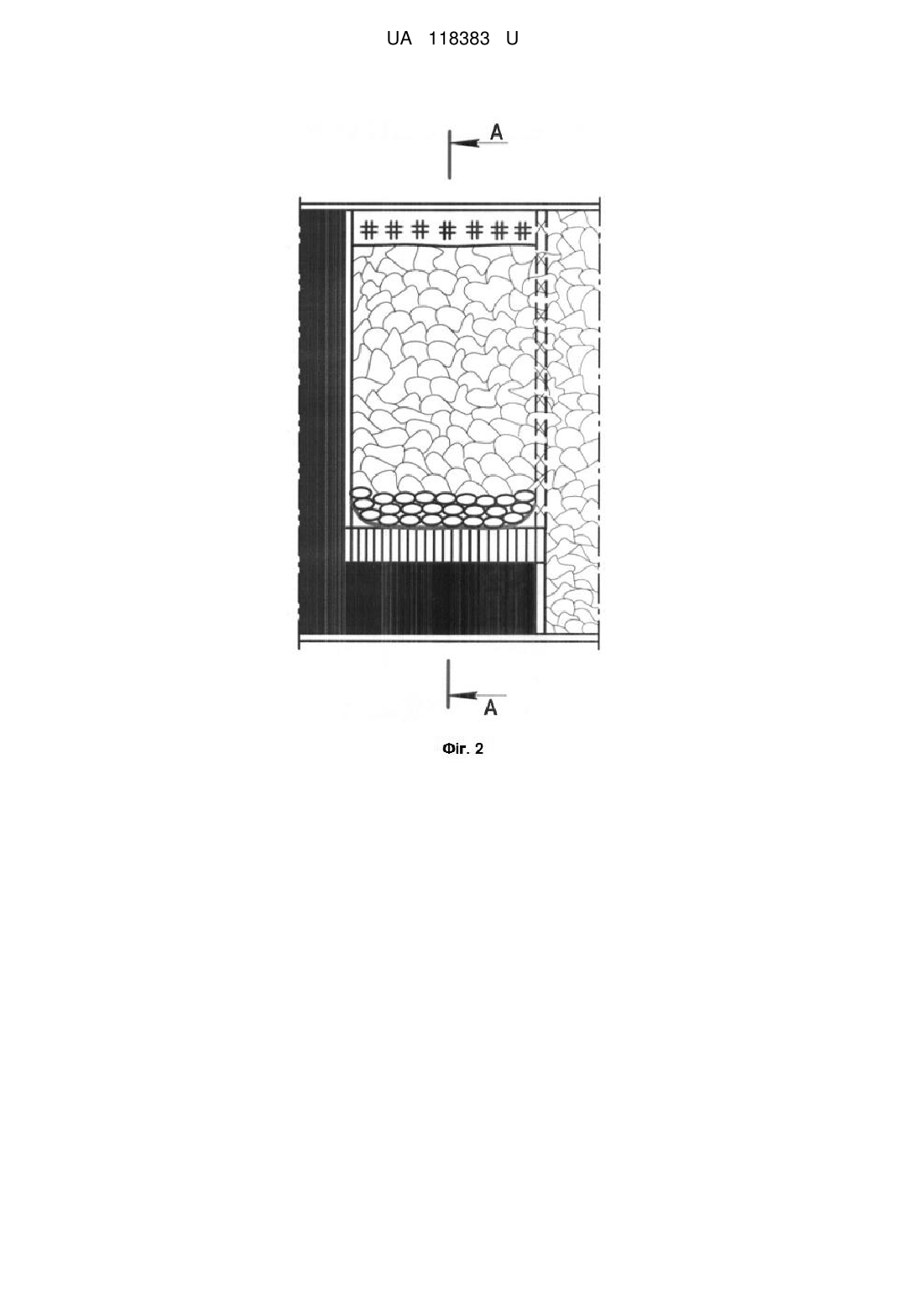

Реферат: Спосіб розробки крутого вугільного пласта щитовим агрегатом, який включає проведення вентиляційного штреку і монтажної ніші, установку щитового агрегату, виїмку вугілля щитовим агрегатом при його переміщенні вниз з монтажної ніші, причому з метою підвищення стійкості бічних порід і зниження травматизму від обвалів і обвалень, перед початком виїмки вугілля щитовим агрегатом у верхній частині ніші викладаються накатні костри з дерев'яних шпал, а потім на спеціальному перекритті, встановленому на секціях щитового агрегату, розміщують подрібнену породу, яка забезпечує плавний прогин бічних порід і переміщується по мірі виїмки вугілля разом з щитовим агрегатом вниз по падінню пласта. UA 118383 U (12) UA 118383 U UA 118383 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої промисловості і може бути використана при веденні гірничих робіт на крутопадаючих вугільних пластах при видобутку їх смугами по падінню щитовими агрегатами. Відомий спосіб виїмки вугілля по простяганню пласта механізованими комплексами і відбійними молотками, який полягає у тому, що при проведенні або відновленні вентиляційного штреку, по мірі просування очисного вибою, у виробленому просторі, під вентиляційним штреком, постійно зводять бутову смугу. Даний спосіб характеризується великим ризиком раптових обвалень бічних порід та завалів гірничих виробок. Також відомий спосіб розробки тонкого пласта вугілля щитовим агрегатом з твердіючою смугою, який полягає в тому, що перед початком очисних робіт здійснюють зведення бутової смуги під вентиляційним штреком над монтажною камерою, де подалі відбуватиметься затвердіння. Даний спосіб характеризується недостатньою ефективністю через великий обсяг робіт по зведенню твердіючого закладного масиву при відпрацюванні виїмкової панелі. Задачею корисної моделі є підвищення стійкості бічних порід і зниження рівня травматизму від обвалів та обвалень. Поставлена задача досягається тим, що у верхній частині монтажної ніші встановлюють накатні костри зі шпал, для підтримки бічних порід. На секції щитового агрегату кріпляться спеціальні перекриття, на які поміщають подрібнену породу, що потім переміщується вниз, по мірі виїмки вугілля. Відмінною рисою пропонованого способу є те, що закладний масив розміщується на перекритті щитового агрегату і внаслідок виїмки вугілля та посадки агрегату, переміщається разом із секціями кріплення, забезпечуючи плавний прогин бічних порід. На фіг. 1 зображено схему виїмки вугілля смугами по падінню щитовим агрегатом; на фіг. 2 відпрацювання панелі щитовим агрегатом; на фіг. 3 - розріз А-А на фіг. 2. На вентиляційному горизонті розташовано вентиляційний штрек 1. Паралельно штреку 1, нижче у вугільному масиві, пройдена монтажна ніша 2 у якій розташовано щитовий агрегат 3. Накатні костри зі шпал розміщують між монтажною нішею 2 і щитовим агрегатом 3. На секціях щитового агрегату встановлено спеціальне перекриття 5, на якому розташована подрібнена порода 6. Описуваний спосіб виконується наступним чином. Після проведення вентиляційного штреку 1, при підготовці виїмкової панелі, на довжину панелі проводять монтажну нішу 2, призначену для встановлення щитового агрегату 3. На секції щитового агрегату 3 кріпиться спеціальна огорожа 5, що утримує подрібнену породу 6. У верхній частині монтажної ніші 2 встановлюють накатні костри з дерев'яних шпал 4. Таким чином, подрібнена порода 6 знаходиться на спеціальному перекритті 5, між щитовим агрегатом 3 і кострами 4. По мірі виїмки вугілля щитовим агрегатом 3, при його посадці відбувається переміщення щитового агрегату 3 вниз, разом зі спеціальним перекриттям 5 і подрібненою породою 6. Цикл повторюється доки смуга вугілля не буде видобута щитовим агрегатом до відкаточного штреку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб розробки крутого вугільного пласта щитовим агрегатом, який включає проведення вентиляційного штреку і монтажної ніші, установку щитового агрегату, виїмку вугілля щитовим агрегатом при його переміщенні вниз з монтажної ніші, який відрізняється тим, що з метою підвищення стійкості бічних порід і зниження травматизму від обвалів і обвалень, перед початком виїмки вугілля щитовим агрегатом у верхній частині ніші викладаються накатні костри з дерев'яних шпал, а потім на спеціальному перекритті, встановленому на секціях щитового агрегату, розміщують подрібнену породу, яка забезпечує плавний прогин бічних порід і переміщується по мірі виїмки вугілля разом з щитовим агрегатом вниз по падінню пласта. 1 UA 118383 U 2 UA 118383 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
