Опалювальний газовий котел “спіраль”

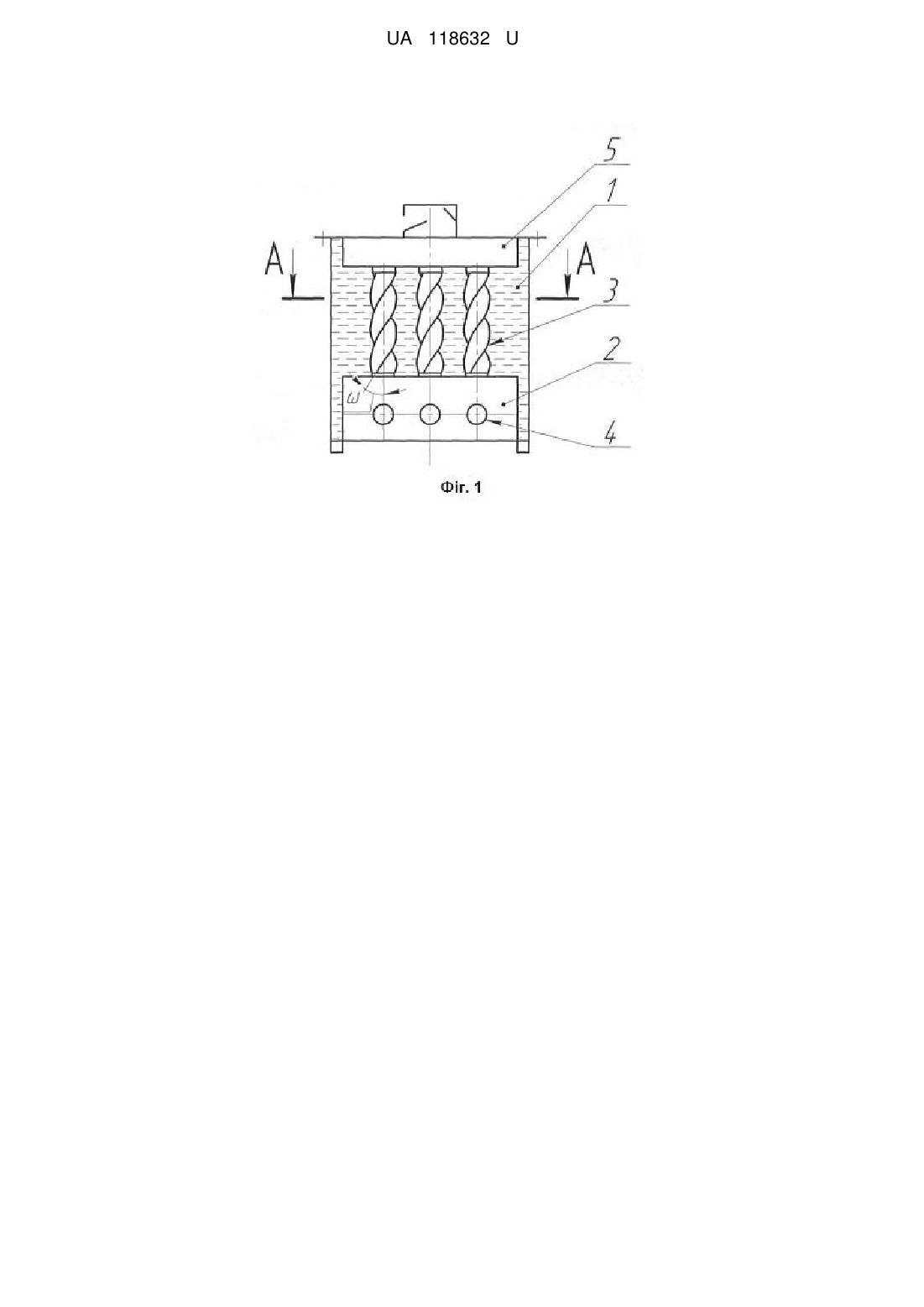

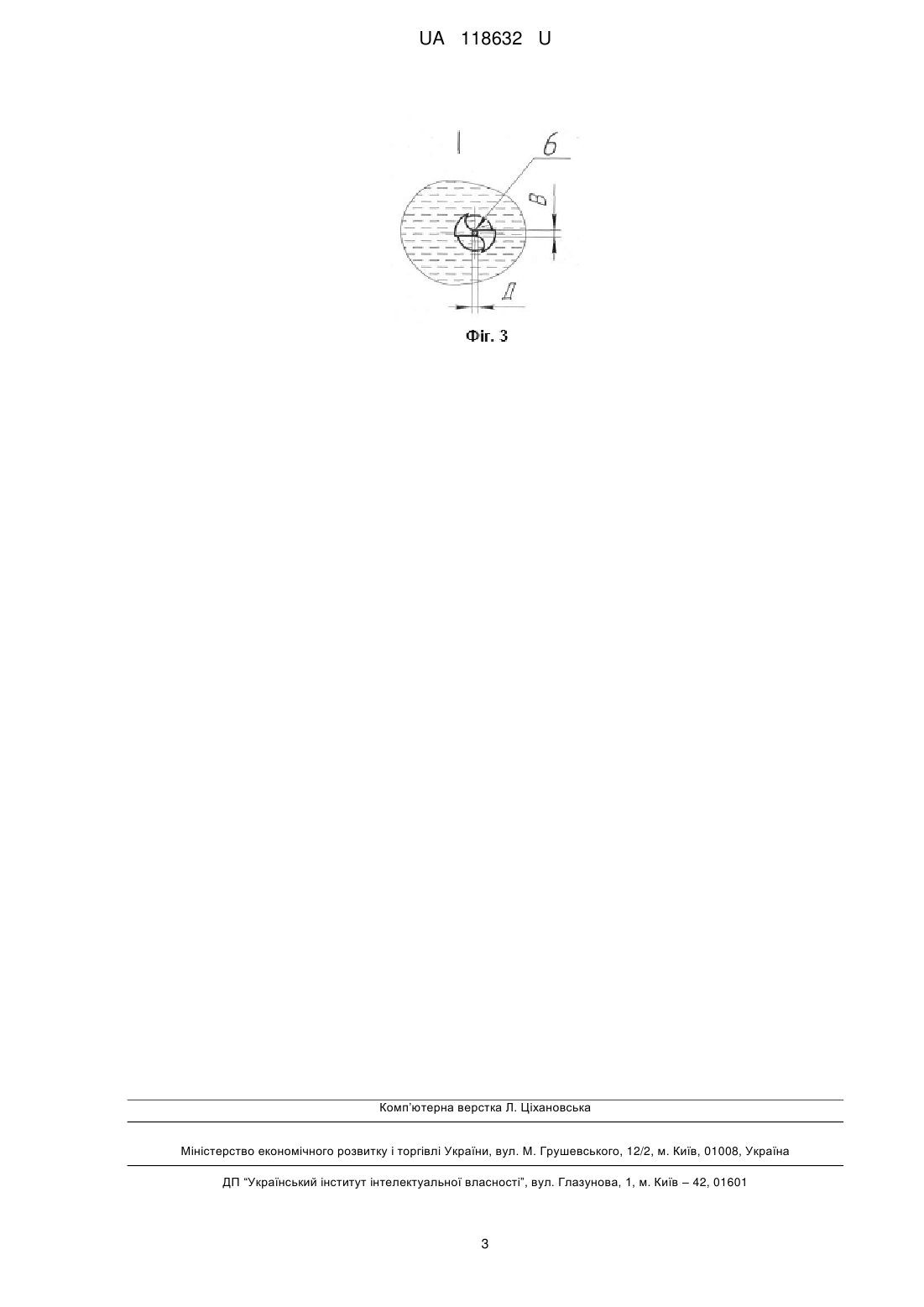

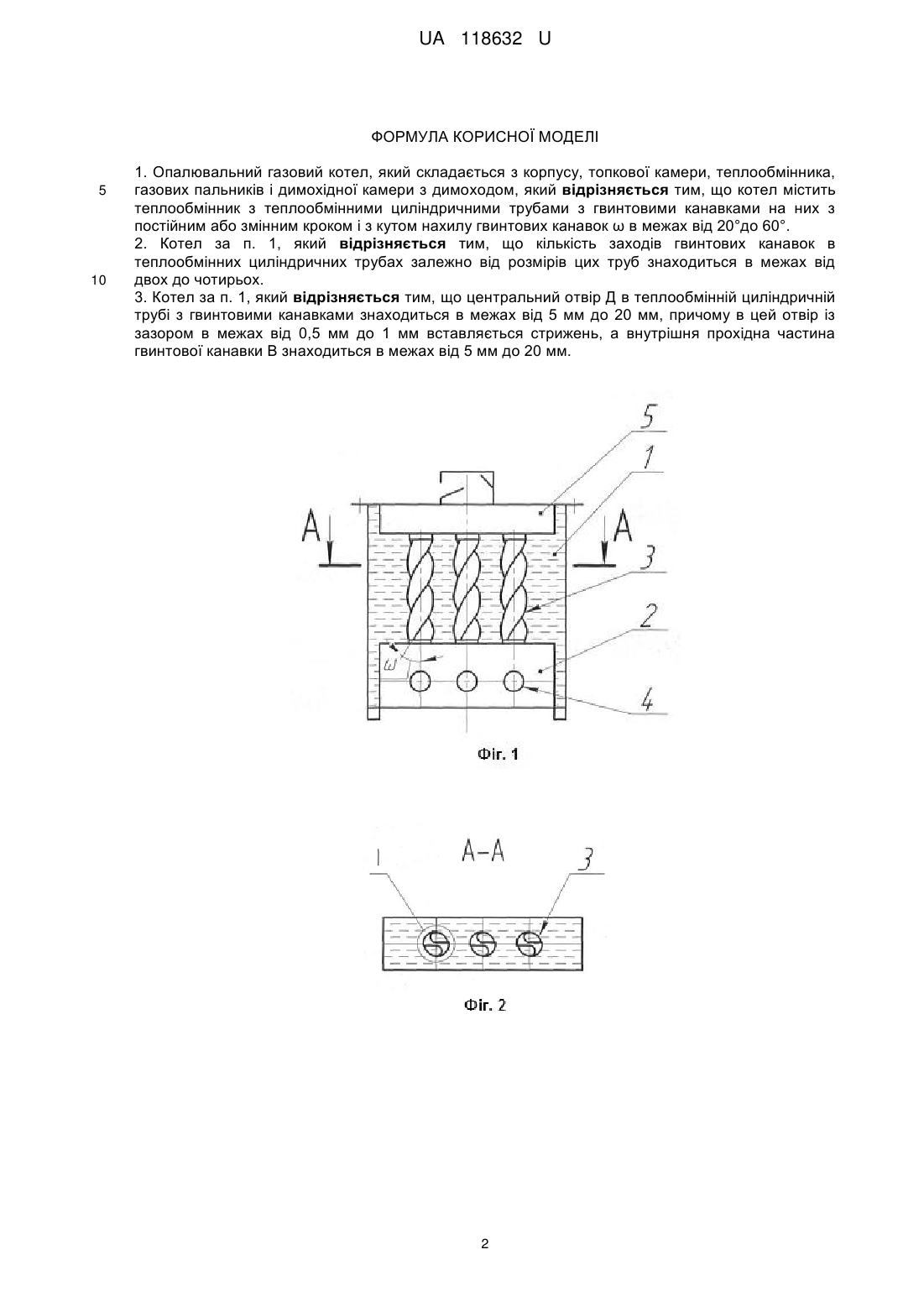

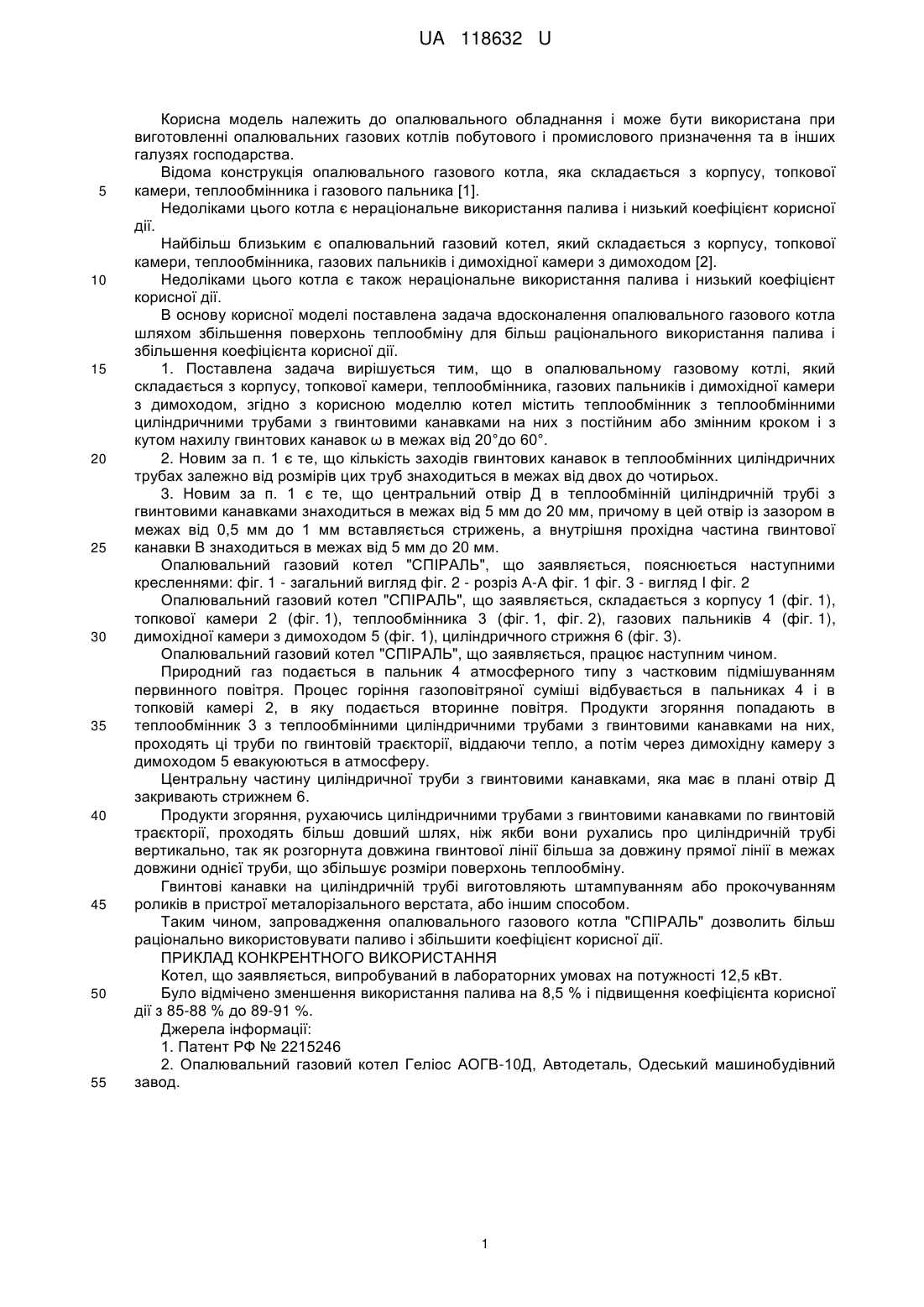

Реферат: Опалювальний газовий котел складається з корпусу, топкової камери, теплообмінника, газових пальників і димохідної камери з димоходом. Котел містить теплообмінник з теплообмінними циліндричними трубами з гвинтовими канавками на них з постійним або змінним кроком і з кутом нахилу гвинтових канавок ω в межах від 20°до 60°. Кількість заходів гвинтових канавок в теплообмінних циліндричних трубах залежно від розмірів цих труб знаходиться в межах від двох до чотирьох. Центральний отвір Д в теплообмінній циліндричній трубі з гвинтовими канавками знаходиться в межах від 5 мм до 20 мм. В цей отвір із зазором в межах від 0,5 мм до 1 мм вставляється стрижень, а внутрішня прохідна частина гвинтової канавки В знаходиться в межах від 5 мм до 20 мм. UA 118632 U (12) UA 118632 U UA 118632 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювального обладнання і може бути використана при виготовленні опалювальних газових котлів побутового і промислового призначення та в інших галузях господарства. Відома конструкція опалювального газового котла, яка складається з корпусу, топкової камери, теплообмінника і газового пальника [1]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. Найбільш близьким є опалювальний газовий котел, який складається з корпусу, топкової камери, теплообмінника, газових пальників і димохідної камери з димоходом [2]. Недоліками цього котла є також нераціональне використання палива і низький коефіцієнт корисної дії. В основу корисної моделі поставлена задача вдосконалення опалювального газового котла шляхом збільшення поверхонь теплообміну для більш раціонального використання палива і збільшення коефіцієнта корисної дії. 1. Поставлена задача вирішується тим, що в опалювальному газовому котлі, який складається з корпусу, топкової камери, теплообмінника, газових пальників і димохідної камери з димоходом, згідно з корисною моделлю котел містить теплообмінник з теплообмінними циліндричними трубами з гвинтовими канавками на них з постійним або змінним кроком і з кутом нахилу гвинтових канавок ω в межах від 20°до 60°. 2. Новим за п. 1 є те, що кількість заходів гвинтових канавок в теплообмінних циліндричних трубах залежно від розмірів цих труб знаходиться в межах від двох до чотирьох. 3. Новим за п. 1 є те, що центральний отвір Д в теплообмінній циліндричній трубі з гвинтовими канавками знаходиться в межах від 5 мм до 20 мм, причому в цей отвір із зазором в межах від 0,5 мм до 1 мм вставляється стрижень, а внутрішня прохідна частина гвинтової канавки В знаходиться в межах від 5 мм до 20 мм. Опалювальний газовий котел "СПІРАЛЬ", що заявляється, пояснюється наступними кресленнями: фіг. 1 - загальний вигляд фіг. 2 - розріз А-А фіг. 1 фіг. 3 - вигляд І фіг. 2 Опалювальний газовий котел "СПІРАЛЬ", що заявляється, складається з корпусу 1 (фіг. 1), топкової камери 2 (фіг. 1), теплообмінника 3 (фіг. 1, фіг. 2), газових пальників 4 (фіг. 1), димохідної камери з димоходом 5 (фіг. 1), циліндричного стрижня 6 (фіг. 3). Опалювальний газовий котел "СПІРАЛЬ", що заявляється, працює наступним чином. Природний газ подається в пальник 4 атмосферного типу з частковим підмішуванням первинного повітря. Процес горіння газоповітряної суміші відбувається в пальниках 4 і в топковій камері 2, в яку подається вторинне повітря. Продукти згоряння попадають в теплообмінник 3 з теплообмінними циліндричними трубами з гвинтовими канавками на них, проходять ці труби по гвинтовій траєкторії, віддаючи тепло, а потім через димохідну камеру з димоходом 5 евакуюються в атмосферу. Центральну частину циліндричної труби з гвинтовими канавками, яка має в плані отвір Д закривають стрижнем 6. Продукти згоряння, рухаючись циліндричними трубами з гвинтовими канавками по гвинтовій траєкторії, проходять більш довший шлях, ніж якби вони рухались про циліндричній трубі вертикально, так як розгорнута довжина гвинтової лінії більша за довжину прямої лінії в межах довжини однієї труби, що збільшує розміри поверхонь теплообміну. Гвинтові канавки на циліндричній трубі виготовляють штампуванням або прокочуванням роликів в пристрої металорізального верстата, або іншим способом. Таким чином, запровадження опалювального газового котла "СПІРАЛЬ" дозволить більш раціонально використовувати паливо і збільшити коефіцієнт корисної дії. ПРИКЛАД КОНКРЕНТНОГО ВИКОРИСТАННЯ Котел, що заявляється, випробуваний в лабораторних умовах на потужності 12,5 кВт. Було відмічено зменшення використання палива на 8,5 % і підвищення коефіцієнта корисної дії з 85-88 % до 89-91 %. Джерела інформації: 1. Патент РФ № 2215246 2. Опалювальний газовий котел Геліос АОГВ-10Д, Автодеталь, Одеський машинобудівний завод. 1 UA 118632 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Опалювальний газовий котел, який складається з корпусу, топкової камери, теплообмінника, газових пальників і димохідної камери з димоходом, який відрізняється тим, що котел містить теплообмінник з теплообмінними циліндричними трубами з гвинтовими канавками на них з постійним або змінним кроком і з кутом нахилу гвинтових канавок ω в межах від 20°до 60°. 2. Котел за п. 1, який відрізняється тим, що кількість заходів гвинтових канавок в теплообмінних циліндричних трубах залежно від розмірів цих труб знаходиться в межах від двох до чотирьох. 3. Котел за п. 1, який відрізняється тим, що центральний отвір Д в теплообмінній циліндричній трубі з гвинтовими канавками знаходиться в межах від 5 мм до 20 мм, причому в цей отвір із зазором в межах від 0,5 мм до 1 мм вставляється стрижень, а внутрішня прохідна частина гвинтової канавки В знаходиться в межах від 5 мм до 20 мм. 2 UA 118632 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
