Установка для очищення рамок

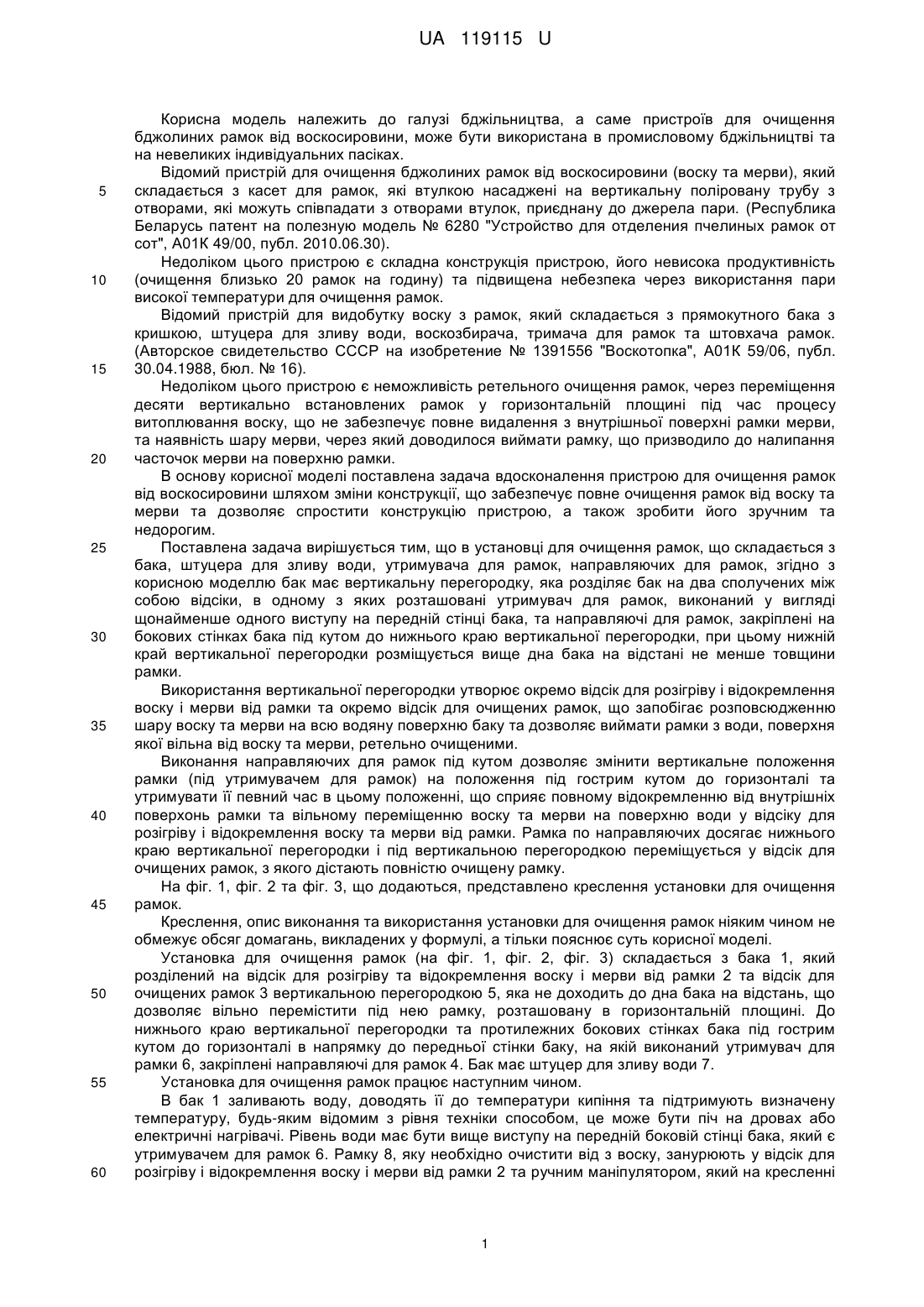

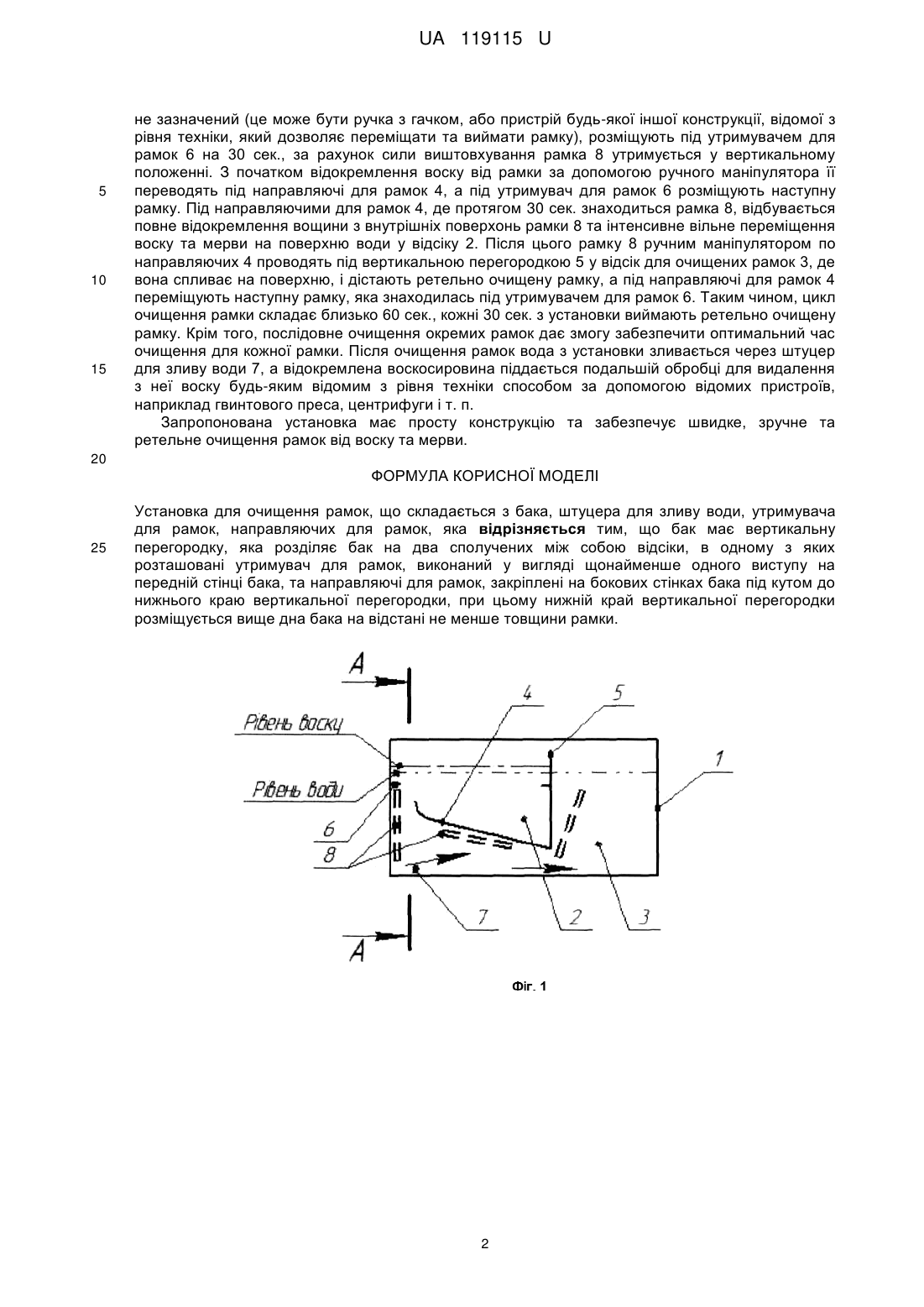

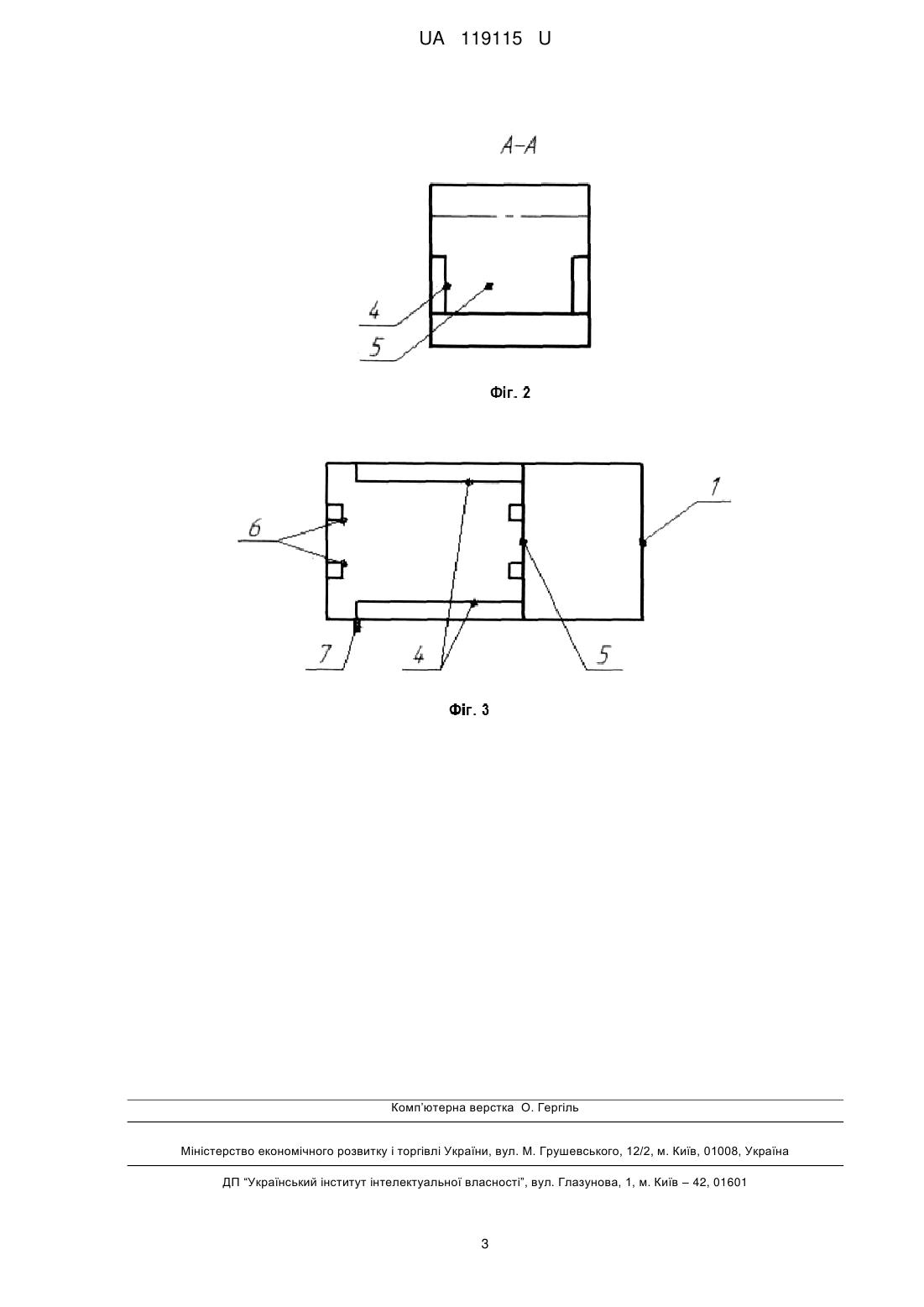

Реферат: UA 119115 U UA 119115 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі бджільництва, а саме пристроїв для очищення бджолиних рамок від воскосировини, може бути використана в промисловому бджільництві та на невеликих індивідуальних пасіках. Відомий пристрій для очищення бджолиних рамок від воскосировини (воску та мерви), який складається з касет для рамок, які втулкою насаджені на вертикальну поліровану трубу з отворами, які можуть співпадати з отворами втулок, приєднану до джерела пари. (Республика Беларусь патент на полезную модель № 6280 "Устройство для отделения пчелиных рамок от сот", А01К 49/00, публ. 2010.06.30). Недоліком цього пристрою є складна конструкція пристрою, його невисока продуктивність (очищення близько 20 рамок на годину) та підвищена небезпека через використання пари високої температури для очищення рамок. Відомий пристрій для видобутку воску з рамок, який складається з прямокутного бака з кришкою, штуцера для зливу води, воскозбирача, тримача для рамок та штовхача рамок. (Авторское свидетельство СССР на изобретение № 1391556 "Воскотопка", А01К 59/06, публ. 30.04.1988, бюл. № 16). Недоліком цього пристрою є неможливість ретельного очищення рамок, через переміщення десяти вертикально встановлених рамок у горизонтальній площині під час процесу витоплювання воску, що не забезпечує повне видалення з внутрішньої поверхні рамки мерви, та наявність шару мерви, через який доводилося виймати рамку, що призводило до налипання часточок мерви на поверхню рамки. В основу корисної моделі поставлена задача вдосконалення пристрою для очищення рамок від воскосировини шляхом зміни конструкції, що забезпечує повне очищення рамок від воску та мерви та дозволяє спростити конструкцію пристрою, а також зробити його зручним та недорогим. Поставлена задача вирішується тим, що в установці для очищення рамок, що складається з бака, штуцера для зливу води, утримувача для рамок, направляючих для рамок, згідно з корисною моделлю бак має вертикальну перегородку, яка розділяє бак на два сполучених між собою відсіки, в одному з яких розташовані утримувач для рамок, виконаний у вигляді щонайменше одного виступу на передній стінці бака, та направляючі для рамок, закріплені на бокових стінках бака під кутом до нижнього краю вертикальної перегородки, при цьому нижній край вертикальної перегородки розміщується вище дна бака на відстані не менше товщини рамки. Використання вертикальної перегородки утворює окремо відсік для розігріву і відокремлення воску і мерви від рамки та окремо відсік для очищених рамок, що запобігає розповсюдженню шару воску та мерви на всю водяну поверхню баку та дозволяє виймати рамки з води, поверхня якої вільна від воску та мерви, ретельно очищеними. Виконання направляючих для рамок під кутом дозволяє змінити вертикальне положення рамки (під утримувачем для рамок) на положення під гострим кутом до горизонталі та утримувати її певний час в цьому положенні, що сприяє повному відокремленню від внутрішніх поверхонь рамки та вільному переміщенню воску та мерви на поверхню води у відсіку для розігріву і відокремлення воску та мерви від рамки. Рамка по направляючих досягає нижнього краю вертикальної перегородки і під вертикальною перегородкою переміщується у відсік для очищених рамок, з якого дістають повністю очищену рамку. На фіг. 1, фіг. 2 та фіг. 3, що додаються, представлено креслення установки для очищення рамок. Креслення, опис виконання та використання установки для очищення рамок ніяким чином не обмежує обсяг домагань, викладених у формулі, а тільки пояснює суть корисної моделі. Установка для очищення рамок (на фіг. 1, фіг. 2, фіг. 3) складається з бака 1, який розділений на відсік для розігріву та відокремлення воску і мерви від рамки 2 та відсік для очищених рамок 3 вертикальною перегородкою 5, яка не доходить до дна бака на відстань, що дозволяє вільно перемістити під нею рамку, розташовану в горизонтальній площині. До нижнього краю вертикальної перегородки та протилежних бокових стінках бака під гострим кутом до горизонталі в напрямку до передньої стінки баку, на якій виконаний утримувач для рамки 6, закріплені направляючі для рамок 4. Бак має штуцер для зливу води 7. Установка для очищення рамок працює наступним чином. В бак 1 заливають воду, доводять її до температури кипіння та підтримують визначену температуру, будь-яким відомим з рівня техніки способом, це може бути піч на дровах або електричні нагрівачі. Рівень води має бути вище виступу на передній боковій стінці бака, який є утримувачем для рамок 6. Рамку 8, яку необхідно очистити від з воску, занурюють у відсік для розігріву і відокремлення воску і мерви від рамки 2 та ручним маніпулятором, який на кресленні 1 UA 119115 U 5 10 15 не зазначений (це може бути ручка з гачком, або пристрій будь-якої іншої конструкції, відомої з рівня техніки, який дозволяє переміщати та виймати рамку), розміщують під утримувачем для рамок 6 на 30 сек., за рахунок сили виштовхування рамка 8 утримується у вертикальному положенні. З початком відокремлення воску від рамки за допомогою ручного маніпулятора її переводять під направляючі для рамок 4, а під утримувач для рамок 6 розміщують наступну рамку. Під направляючими для рамок 4, де протягом 30 сек. знаходиться рамка 8, відбувається повне відокремлення вощини з внутрішніх поверхонь рамки 8 та інтенсивне вільне переміщення воску та мерви на поверхню води у відсіку 2. Після цього рамку 8 ручним маніпулятором по направляючих 4 проводять під вертикальною перегородкою 5 у відсік для очищених рамок 3, де вона спливає на поверхню, і дістають ретельно очищену рамку, а під направляючі для рамок 4 переміщують наступну рамку, яка знаходилась під утримувачем для рамок 6. Таким чином, цикл очищення рамки складає близько 60 сек., кожні 30 сек. з установки виймають ретельно очищену рамку. Крім того, послідовне очищення окремих рамок дає змогу забезпечити оптимальний час очищення для кожної рамки. Після очищення рамок вода з установки зливається через штуцер для зливу води 7, а відокремлена воскосировина піддається подальшій обробці для видалення з неї воску будь-яким відомим з рівня техніки способом за допомогою відомих пристроїв, наприклад гвинтового преса, центрифуги і т. п. Запропонована установка має просту конструкцію та забезпечує швидке, зручне та ретельне очищення рамок від воску та мерви. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Установка для очищення рамок, що складається з бака, штуцера для зливу води, утримувача для рамок, направляючих для рамок, яка відрізняється тим, що бак має вертикальну перегородку, яка розділяє бак на два сполучених між собою відсіки, в одному з яких розташовані утримувач для рамок, виконаний у вигляді щонайменше одного виступу на передній стінці бака, та направляючі для рамок, закріплені на бокових стінках бака під кутом до нижнього краю вертикальної перегородки, при цьому нижній край вертикальної перегородки розміщується вище дна бака на відстані не менше товщини рамки. 2 UA 119115 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
