Установка для ультрафіолетового (уф) опромінення стільників рамок вулика

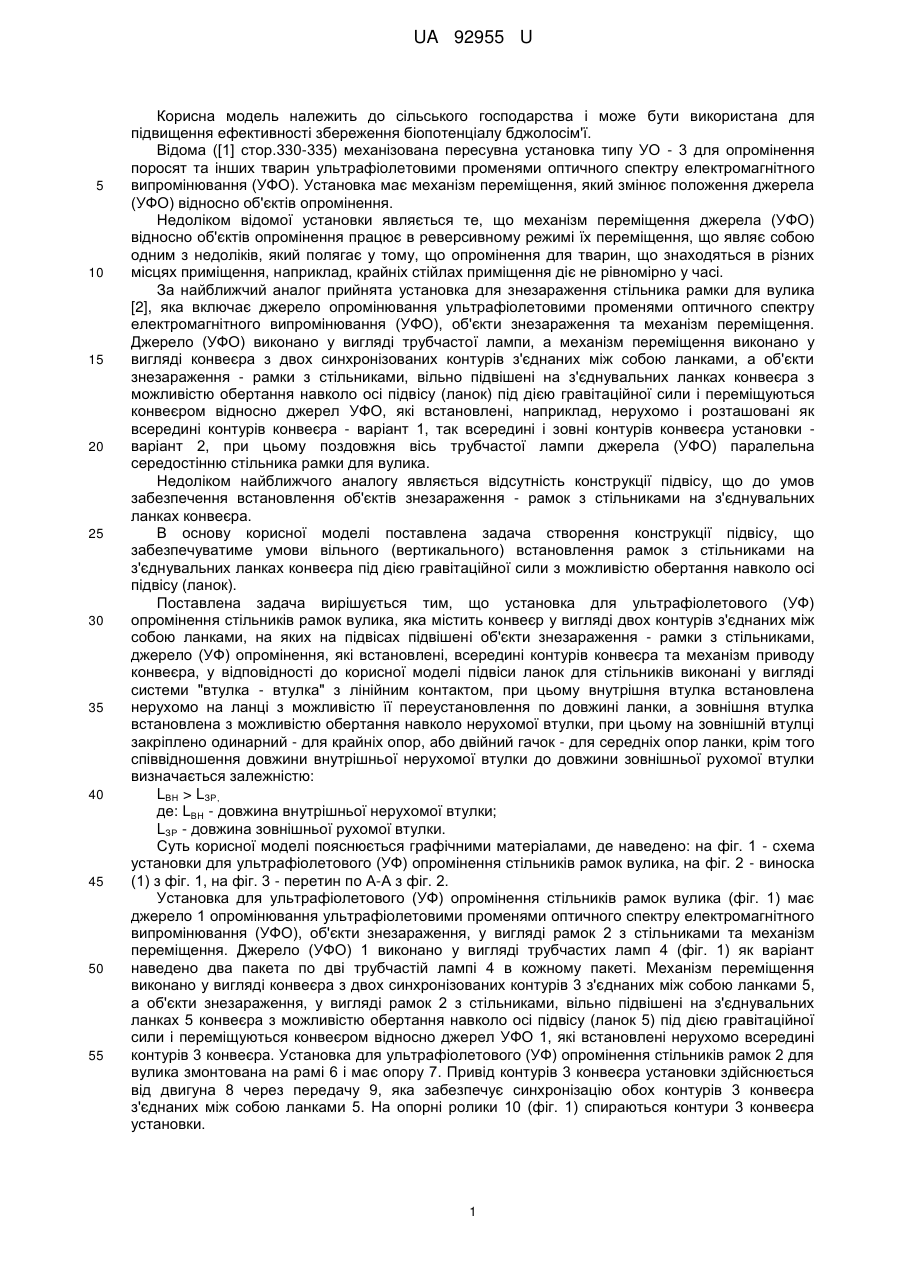

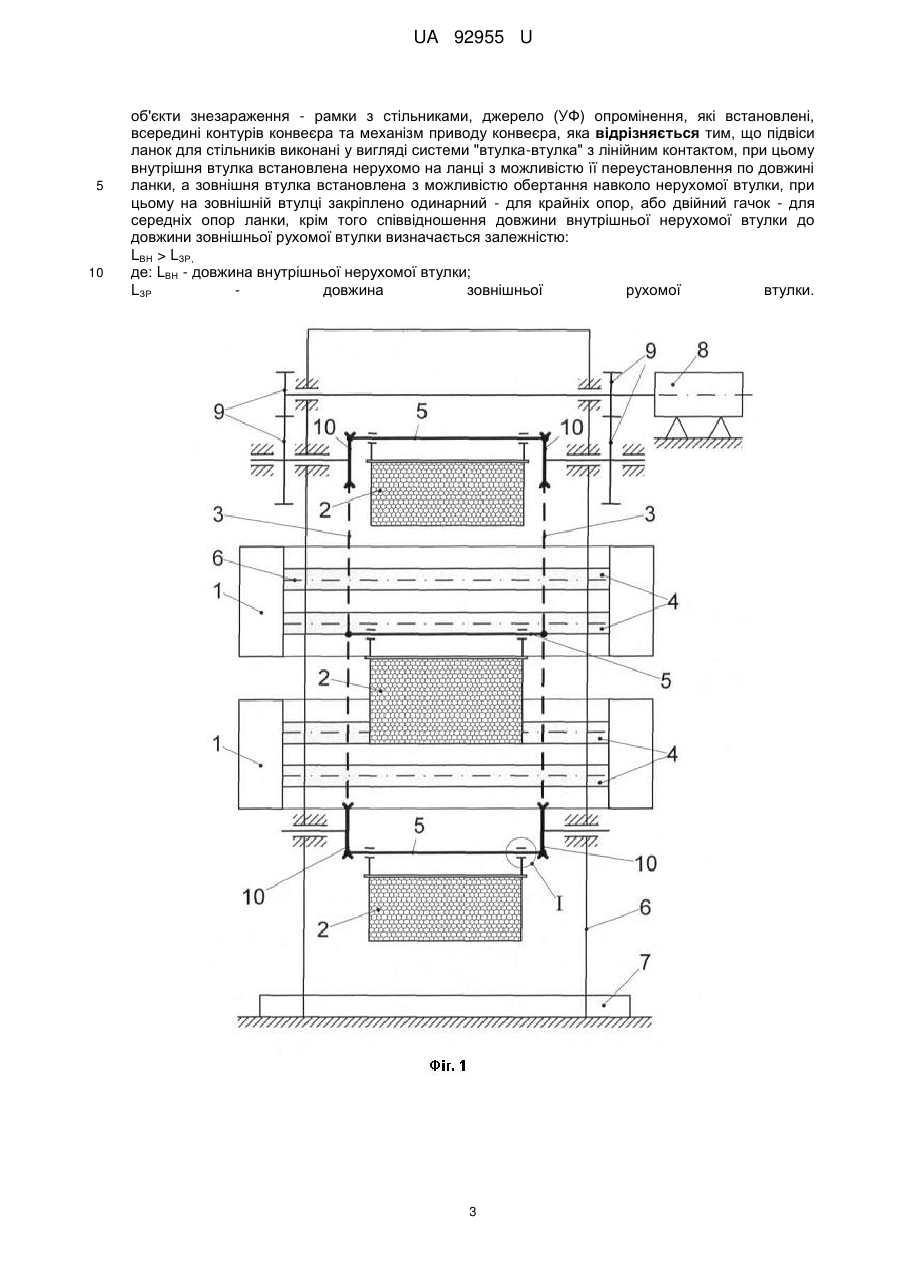

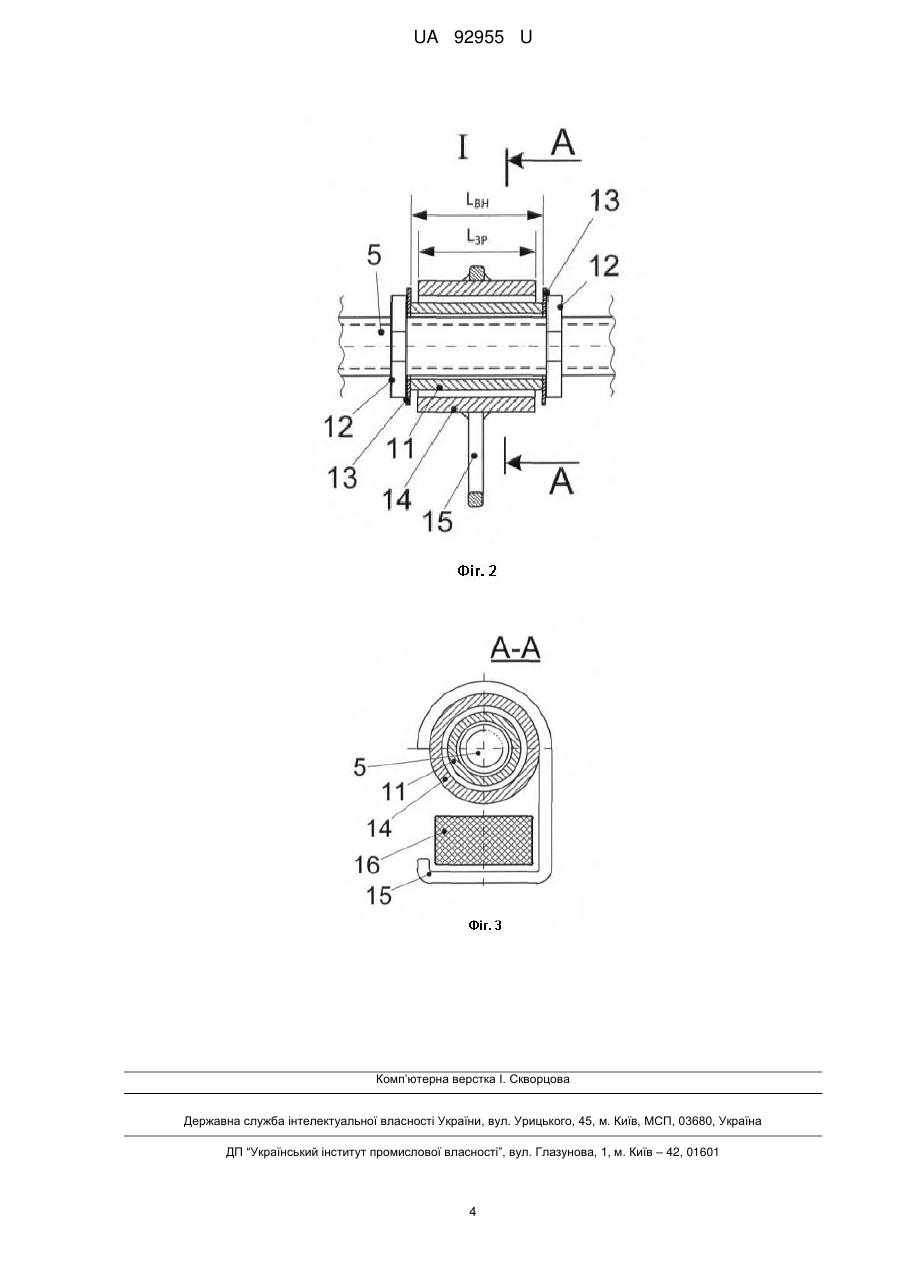

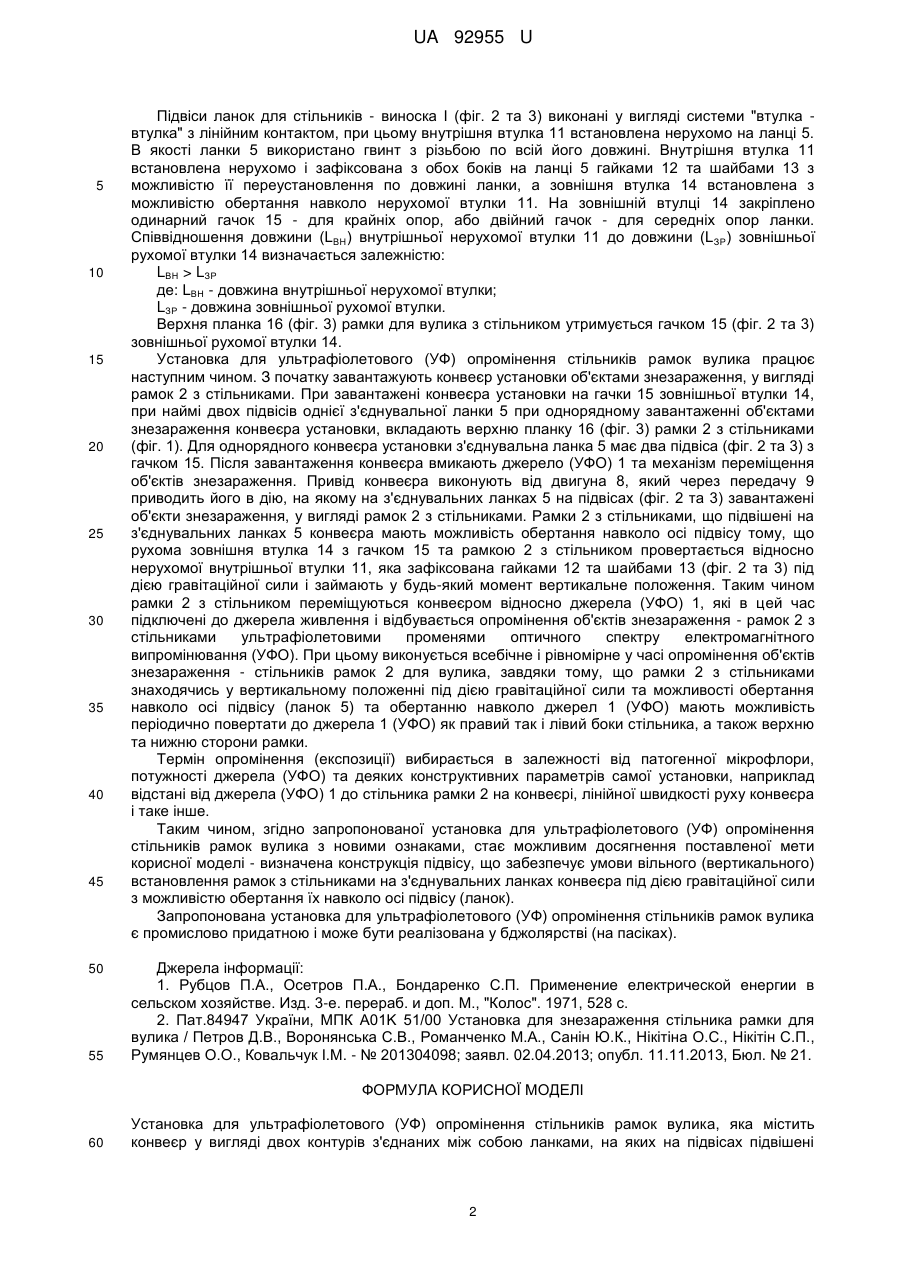

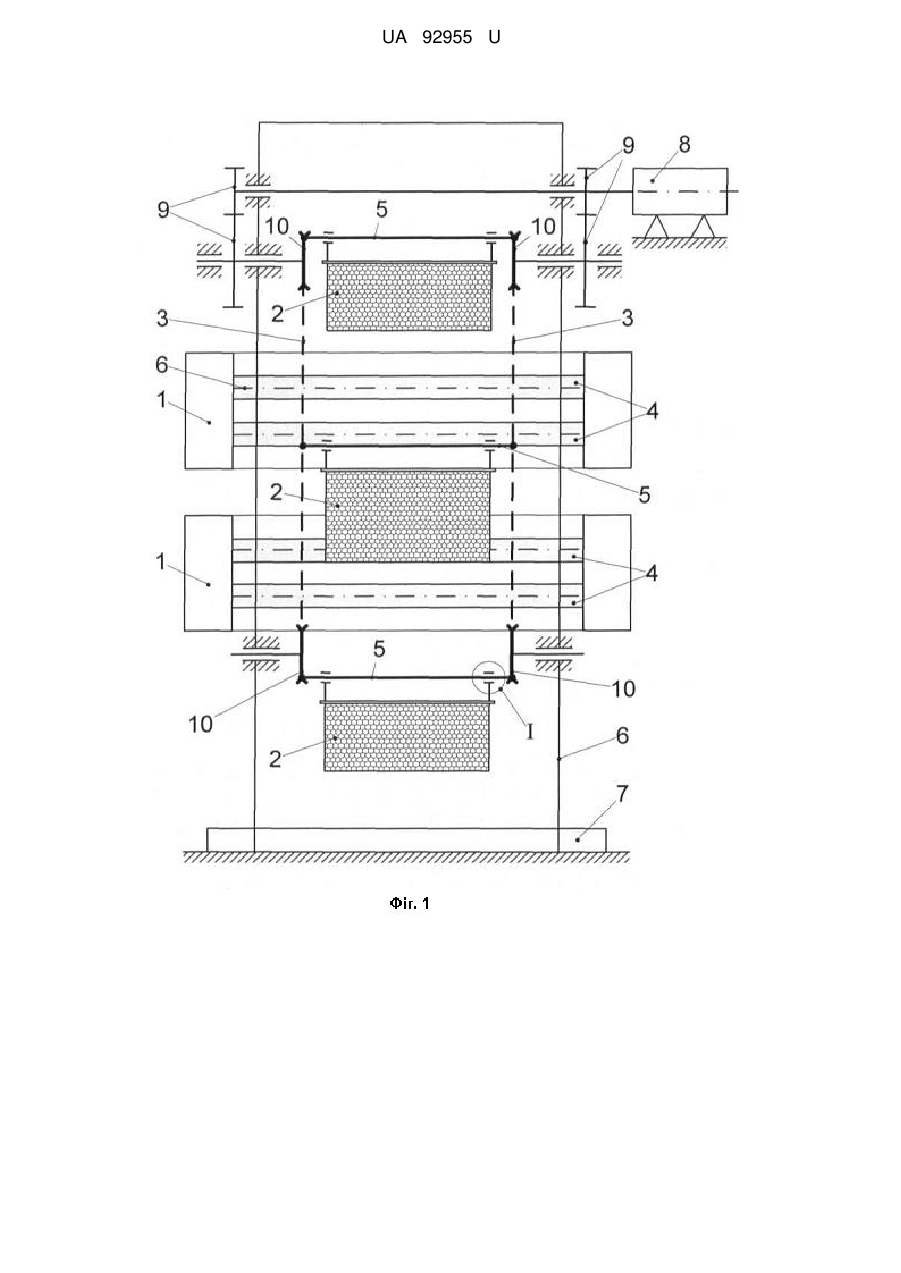

Реферат: UA 92955 U UA 92955 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства і може бути використана для підвищення ефективності збереження біопотенціалу бджолосім'ї. Відома ([1] стор.330-335) механізована пересувна установка типу УО - 3 для опромінення поросят та інших тварин ультрафіолетовими променями оптичного спектру електромагнітного випромінювання (УФО). Установка має механізм переміщення, який змінює положення джерела (УФО) відносно об'єктів опромінення. Недоліком відомої установки являється те, що механізм переміщення джерела (УФО) відносно об'єктів опромінення працює в реверсивному режимі їх переміщення, що являє собою одним з недоліків, який полягає у тому, що опромінення для тварин, що знаходяться в різних місцях приміщення, наприклад, крайніх стійлах приміщення діє не рівномірно у часі. За найближчий аналог прийнята установка для знезараження стільника рамки для вулика [2], яка включає джерело опромінювання ультрафіолетовими променями оптичного спектру електромагнітного випромінювання (УФО), об'єкти знезараження та механізм переміщення. Джерело (УФО) виконано у вигляді трубчастої лампи, а механізм переміщення виконано у вигляді конвеєра з двох синхронізованих контурів з'єднаних між собою ланками, а об'єкти знезараження - рамки з стільниками, вільно підвішені на з'єднувальних ланках конвеєра з можливістю обертання навколо осі підвісу (ланок) під дією гравітаційної сили і переміщуються конвеєром відносно джерел УФО, які встановлені, наприклад, нерухомо і розташовані як всередині контурів конвеєра - варіант 1, так всередині і зовні контурів конвеєра установки варіант 2, при цьому поздовжня вісь трубчастої лампи джерела (УФО) паралельна середостінню стільника рамки для вулика. Недоліком найближчого аналогу являється відсутність конструкції підвісу, що до умов забезпечення встановлення об'єктів знезараження - рамок з стільниками на з'єднувальних ланках конвеєра. В основу корисної моделі поставлена задача створення конструкції підвісу, що забезпечуватиме умови вільного (вертикального) встановлення рамок з стільниками на з'єднувальних ланках конвеєра під дією гравітаційної сили з можливістю обертання навколо осі підвісу (ланок). Поставлена задача вирішується тим, що установка для ультрафіолетового (УФ) опромінення стільників рамок вулика, яка містить конвеєр у вигляді двох контурів з'єднаних між собою ланками, на яких на підвісах підвішені об'єкти знезараження - рамки з стільниками, джерело (УФ) опромінення, які встановлені, всередині контурів конвеєра та механізм приводу конвеєра, у відповідності до корисної моделі підвіси ланок для стільників виконані у вигляді системи "втулка - втулка" з лінійним контактом, при цьому внутрішня втулка встановлена нерухомо на ланці з можливістю її переустановлення по довжині ланки, а зовнішня втулка встановлена з можливістю обертання навколо нерухомої втулки, при цьому на зовнішній втулці закріплено одинарний - для крайніх опор, або двійний гачок - для середніх опор ланки, крім того співвідношення довжини внутрішньої нерухомої втулки до довжини зовнішньої рухомої втулки визначається залежністю: LВН > LЗР, де: LВН - довжина внутрішньої нерухомої втулки; LЗР - довжина зовнішньої рухомої втулки. Суть корисної моделі пояснюється графічними матеріалами, де наведено: на фіг. 1 - схема установки для ультрафіолетового (УФ) опромінення стільників рамок вулика, на фіг. 2 - виноска (1) з фіг. 1, на фіг. 3 - перетин по А-А з фіг. 2. Установка для ультрафіолетового (УФ) опромінення стільників рамок вулика (фіг. 1) має джерело 1 опромінювання ультрафіолетовими променями оптичного спектру електромагнітного випромінювання (УФО), об'єкти знезараження, у вигляді рамок 2 з стільниками та механізм переміщення. Джерело (УФО) 1 виконано у вигляді трубчастих ламп 4 (фіг. 1) як варіант наведено два пакета по дві трубчастій лампі 4 в кожному пакеті. Механізм переміщення виконано у вигляді конвеєра з двох синхронізованих контурів 3 з'єднаних між собою ланками 5, а об'єкти знезараження, у вигляді рамок 2 з стільниками, вільно підвішені на з'єднувальних ланках 5 конвеєра з можливістю обертання навколо осі підвісу (ланок 5) під дією гравітаційної сили і переміщуються конвеєром відносно джерел УФО 1, які встановлені нерухомо всередині контурів 3 конвеєра. Установка для ультрафіолетового (УФ) опромінення стільників рамок 2 для вулика змонтована на рамі 6 і має опору 7. Привід контурів 3 конвеєра установки здійснюється від двигуна 8 через передачу 9, яка забезпечуєсинхронізацію обох контурів 3 конвеєра з'єднаних між собою ланками 5. На опорні ролики 10 (фіг. 1) спираються контури 3 конвеєра установки. 1 UA 92955 U 5 10 15 20 25 30 35 40 45 50 55 Підвіси ланок для стільників - виноска І (фіг. 2 та 3) виконані у вигляді системи "втулка втулка" з лінійним контактом, при цьому внутрішня втулка 11 встановлена нерухомо на ланці 5. В якості ланки 5 використано гвинт з різьбою по всій його довжині. Внутрішня втулка 11 встановлена нерухомо і зафіксована з обох боків на ланці 5 гайками 12 та шайбами 13 з можливістю її переустановлення по довжині ланки, а зовнішня втулка 14 встановлена з можливістю обертання навколо нерухомої втулки 11. На зовнішній втулці 14 закріплено одинарний гачок 15 - для крайніх опор, або двійний гачок - для середніх опор ланки. Співвідношення довжини (LBH) внутрішньої нерухомої втулки 11 до довжини (LЗР) зовнішньої рухомої втулки 14 визначається залежністю: LВН > LЗР де: LВН - довжина внутрішньої нерухомої втулки; LЗР - довжина зовнішньої рухомої втулки. Верхня планка 16 (фіг. 3) рамки для вулика з стільником утримується гачком 15 (фіг. 2 та 3) зовнішньої рухомої втулки 14. Установка для ультрафіолетового (УФ) опромінення стільників рамок вулика працює наступним чином. З початку завантажують конвеєр установки об'єктами знезараження, у вигляді рамок 2 з стільниками. При завантажені конвеєра установки на гачки 15 зовнішньої втулки 14, при наймі двох підвісів однієї з'єднувальної ланки 5 при однорядному завантаженні об'єктами знезараження конвеєра установки, вкладають верхню планку 16 (фіг. 3) рамки 2 з стільниками (фіг. 1). Для однорядного конвеєра установки з'єднувальна ланка 5 має два підвіса (фіг. 2 та 3) з гачком 15. Після завантаження конвеєра вмикають джерело (УФО) 1 та механізм переміщення об'єктів знезараження. Привід конвеєра виконують від двигуна 8, який через передачу 9 приводить його в дію, на якому на з'єднувальних ланках 5 на підвісах (фіг. 2 та 3) завантажені об'єкти знезараження, у вигляді рамок 2 з стільниками. Рамки 2 з стільниками, що підвішені на з'єднувальних ланках 5 конвеєра мають можливість обертання навколо осі підвісу тому, що рухома зовнішня втулка 14 з гачком 15 та рамкою 2 з стільником провертається відносно нерухомої внутрішньої втулки 11, яка зафіксована гайками 12 та шайбами 13 (фіг. 2 та 3) під дією гравітаційної сили і займають у будь-який момент вертикальне положення. Таким чином рамки 2 з стільником переміщуються конвеєром відносно джерела (УФО) 1, які в цей час підключені до джерела живлення і відбувається опромінення об'єктів знезараження - рамок 2 з стільниками ультрафіолетовими променями оптичного спектру електромагнітного випромінювання (УФО). При цьому виконується всебічне і рівномірне у часі опромінення об'єктів знезараження - стільників рамок 2 для вулика, завдяки тому, що рамки 2 з стільниками знаходячись у вертикальному положенні під дією гравітаційної сили та можливості обертання навколо осі підвісу (ланок 5) та обертанню навколо джерел 1 (УФО) мають можливість періодично повертати до джерела 1 (УФО) як правий так і лівий боки стільника, а також верхню та нижню сторони рамки. Термін опромінення (експозиції) вибирається в залежності від патогенної мікрофлори, потужності джерела (УФО) та деяких конструктивних параметрів самої установки, наприклад відстані від джерела (УФО) 1 до стільника рамки 2 на конвеєрі, лінійної швидкості руху конвеєра і таке інше. Таким чином, згідно запропонованої установка для ультрафіолетового (УФ) опромінення стільників рамок вулика з новими ознаками, стає можливим досягнення поставленої мети корисної моделі - визначена конструкція підвісу, що забезпечує умови вільного (вертикального) встановлення рамок з стільниками на з'єднувальних ланках конвеєра під дією гравітаційної сили з можливістю обертання їх навколо осі підвісу (ланок). Запропонована установка для ультрафіолетового (УФ) опромінення стільників рамок вулика є промислово придатною і може бути реалізована у бджолярстві (на пасіках). Джерела інформації: 1. Рубцов П.А., Осетров П.А., Бондаренко С.П. Применение електрической енергии в сельском хозяйстве. Изд. 3-е. перераб. и доп. М., "Колос". 1971, 528 с. 2. Пат.84947 України, МПК А01K 51/00 Установка для знезараження стільника рамки для вулика / Петров Д.В., Воронянська С.В., Романченко М.А., Санін Ю.К., Нікітіна О.С., Нікітін С.П., Румянцев О.О., Ковальчук І.М. - № 201304098; заявл. 02.04.2013; опубл. 11.11.2013, Бюл. № 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Установка для ультрафіолетового (УФ) опромінення стільників рамок вулика, яка містить конвеєр у вигляді двох контурів з'єднаних між собою ланками, на яких на підвісах підвішені 2 UA 92955 U 5 10 об'єкти знезараження - рамки з стільниками, джерело (УФ) опромінення, які встановлені, всередині контурів конвеєра та механізм приводу конвеєра, яка відрізняється тим, що підвіси ланок для стільників виконані у вигляді системи "втулка-втулка" з лінійним контактом, при цьому внутрішня втулка встановлена нерухомо на ланці з можливістю її переустановлення по довжині ланки, а зовнішня втулка встановлена з можливістю обертання навколо нерухомої втулки, при цьому на зовнішній втулці закріплено одинарний - для крайніх опор, або двійний гачок - для середніх опор ланки, крім того співвідношення довжини внутрішньої нерухомої втулки до довжини зовнішньої рухомої втулки визначається залежністю: LВН > LЗР, де: LВН - довжина внутрішньої нерухомої втулки; LЗР довжина зовнішньої рухомої втулки. 3 UA 92955 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
