Система голосування з множинним доступом

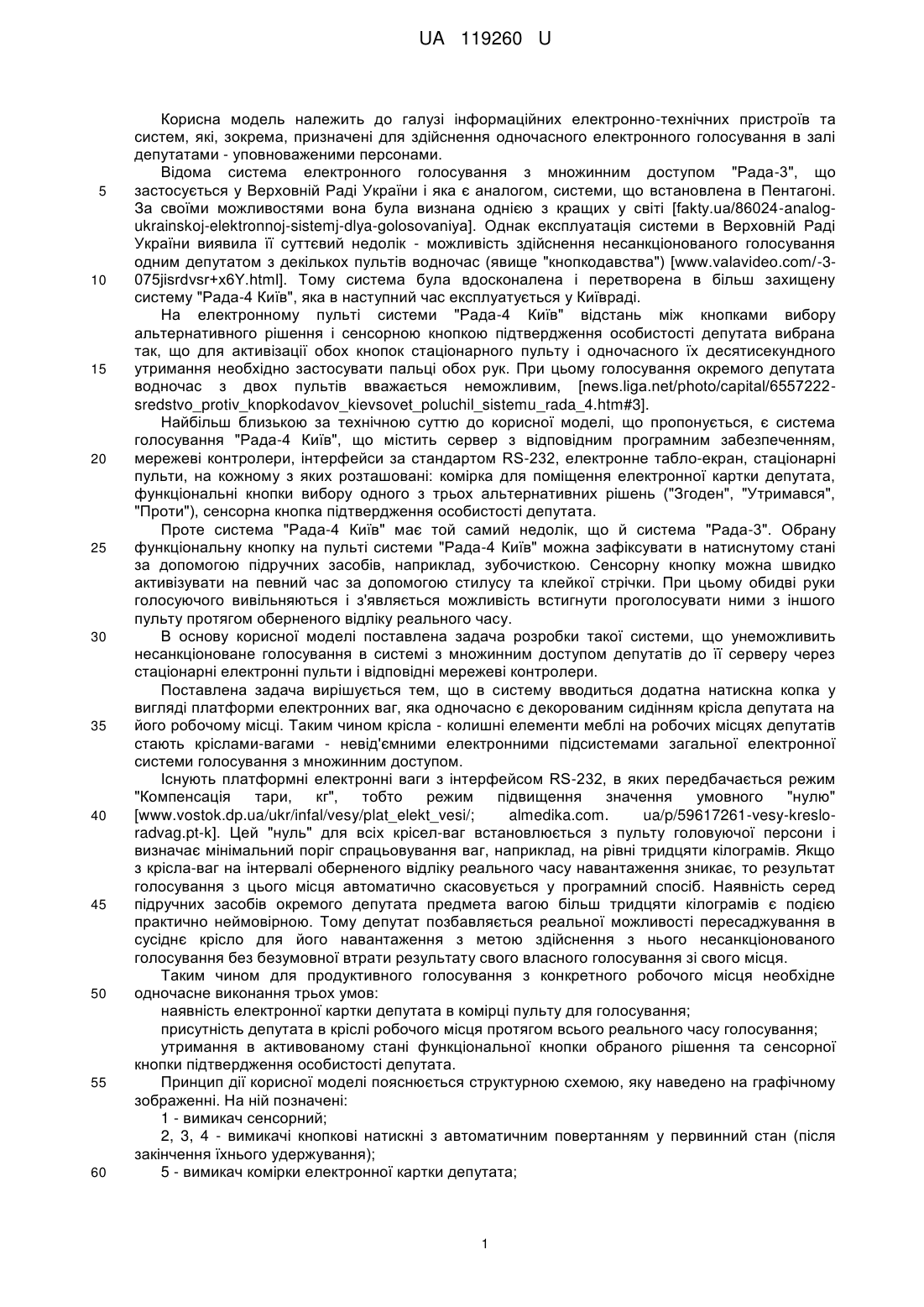

Реферат: UA 119260 U UA 119260 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі інформаційних електронно-технічних пристроїв та систем, які, зокрема, призначені для здійснення одночасного електронного голосування в залі депутатами - уповноваженими персонами. Відома система електронного голосування з множинним доступом "Рада-3", що застосується у Верховній Раді України і яка є аналогом, системи, що встановлена в Пентагоні. За своїми можливостями вона була визнана однією з кращих у світі [fakty.ua/86024-analogukrainskoj-elektronnoj-sistemj-dlya-golosovaniya]. Однак експлуатація системи в Верховній Раді України виявила її суттєвий недолік - можливість здійснення несанкціонованого голосування одним депутатом з декількох пультів водночас (явище "кнопкодавства") [www.valavideo.com/-3075jisrdvsr+x6Y.html]. Тому система була вдосконалена і перетворена в більш захищену систему "Рада-4 Київ", яка в наступний час експлуатується у Київраді. На електронному пульті системи "Рада-4 Київ" відстань між кнопками вибору альтернативного рішення і сенсорною кнопкою підтвердження особистості депутата вибрана так, що для активізації обох кнопок стаціонарного пульту і одночасного їх десятисекундного утримання необхідно застосувати пальці обох рук. При цьому голосування окремого депутата водночас з двох пультів вважається неможливим, [news.liga.net/photo/capital/6557222sredstvo_protiv_knopkodavov_kievsovet_poluchil_sistemu_rada_4.htm#3]. Найбільш близькою за технічною суттю до корисної моделі, що пропонується, є система голосування "Рада-4 Київ", що містить сервер з відповідним програмним забезпеченням, мережеві контролери, інтерфейси за стандартом RS-232, електронне табло-екран, стаціонарні пульти, на кожному з яких розташовані: комірка для поміщення електронної картки депутата, функціональні кнопки вибору одного з трьох альтернативних рішень ("Згоден", "Утримався", "Проти"), сенсорна кнопка підтвердження особистості депутата. Проте система "Рада-4 Київ" має той самий недолік, що й система "Рада-3". Обрану функціональну кнопку на пульті системи "Рада-4 Київ" можна зафіксувати в натиснутому стані за допомогою підручних засобів, наприклад, зубочисткою. Сенсорну кнопку можна швидко активізувати на певний час за допомогою стилусу та клейкої стрічки. При цьому обидві руки голосуючого вивільняються і з'являється можливість встигнути проголосувати ними з іншого пульту протягом оберненого відліку реального часу. В основу корисної моделі поставлена задача розробки такої системи, що унеможливить несанкціоноване голосування в системі з множинним доступом депутатів до її серверу через стаціонарні електронні пульти і відповідні мережеві контролери. Поставлена задача вирішується тем, що в систему вводиться додатна натискна копка у вигляді платформи електронних ваг, яка одночасно є декорованим сидінням крісла депутата на його робочому місці. Таким чином крісла - колишні елементи меблі на робочих місцях депутатів стають кріслами-вагами - невід'ємними електронними підсистемами загальної електронної системи голосування з множинним доступом. Існують платформні електронні ваги з інтерфейсом RS-232, в яких передбачається режим "Компенсація тари, кг", тобто режим підвищення значення умовного "нулю" [www.vostok.dp.ua/ukr/infal/vesy/plat_elekt_vesi/; almedika.com. ua/p/59617261-vesy-kresloradvag.pt-k]. Цей "нуль" для всіх крісел-ваг встановлюється з пульту головуючої персони і визначає мінімальний поріг спрацьовування ваг, наприклад, на рівні тридцяти кілограмів. Якщо з крісла-ваг на інтервалі оберненого відліку реального часу навантаження зникає, то результат голосування з цього місця автоматично скасовується у програмний спосіб. Наявність серед підручних засобів окремого депутата предмета вагою більш тридцяти кілограмів є подією практично неймовірною. Тому депутат позбавляється реальної можливості пересаджування в сусіднє крісло для його навантаження з метою здійснення з нього несанкціонованого голосування без безумовної втрати результату свого власного голосування зі свого місця. Таким чином для продуктивного голосування з конкретного робочого місця необхідне одночасне виконання трьох умов: наявність електронної картки депутата в комірці пульту для голосування; присутність депутата в кріслі робочого місця протягом всього реального часу голосування; утримання в активованому стані функціональної кнопки обраного рішення та сенсорної кнопки підтвердження особистості депутата. Принцип дії корисної моделі пояснюється структурною схемою, яку наведено на графічному зображенні. На ній позначені: 1 - вимикач сенсорний; 2, 3, 4 - вимикачі кнопкові натискні з автоматичним повертанням у первинний стан (після закінчення їхнього удержування); 5 - вимикач комірки електронної картки депутата; 1 UA 119260 U 5 10 15 20 6 - вимикач кнопковий натискній з автоматичним повертанням у первинний стан при відсутності навантаження на неї (крісла-ваги); 7 - мережевий контролер крісла-ваг 6 з інтерфейсом RS-232 у бік сервера 9; 8 - мережевий контролер з інтерфейсом RS-232 від сервера 9 в бік крісла-ваг 6; 9 - сервер системи електронного голосування; 10 - інформаційне електронне табло-екран системи. Контролери керують роботою зовнішніх пристроїв. Через контролер 8 від сервера 9 і контролер крісла-ваг 6 надходить інформація про встановлене значення порогу їх спрацьовування. Натискні кнопки 2, 3 та 4 є функціональними. За їх допомогою обирається одно з можливих альтернативних рішень відповідно: "Згоден", "Утримався" або "Проти". На схемі контакти усіх вимикачів зображені в положеннях, при яких при натисканні та удержуванні функціональної кнопки 2 (або 3, або 4), сенсорної кнопки 1, кнопки 6 та при наявності картки депутата в комірці 5 сервер 9 у програмний спосіб приймає рішення про те, що голосування "Згоден" з цього робочого місця відбулось. Якщо навантаження на сидіння кріславаг у реальному часі відсутнє або було перерваним, то контакти кнопки 6 розімкнуться. У цьому випадку сервером 9 у програмний спосіб буде прийняте рішення про те, що голосування з цього робочого місця не відбулось. В такий спосіб при здійсненні корисної моделі системи голосування з множинним доступом можлива реалізація принципу: "один депутат - один голос". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Система голосування з множинним доступом, що містить центральний процесор з відповідним програмним забезпеченням, електронне табло, стаціонарні автоматизовані електронні пульти з функціональними кнопками вибору альтернативних рішень, вимикач сенсорний, яка відрізняється тим, що кожне робоче місце депутата перед пультом оснащено електронним кріслом-вагами, значення порогу спрацьовування якого встановлюється з пульта головуючої персони, що є підсистемою загальної електронної системи. 2 UA 119260 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
