Меблева тумба

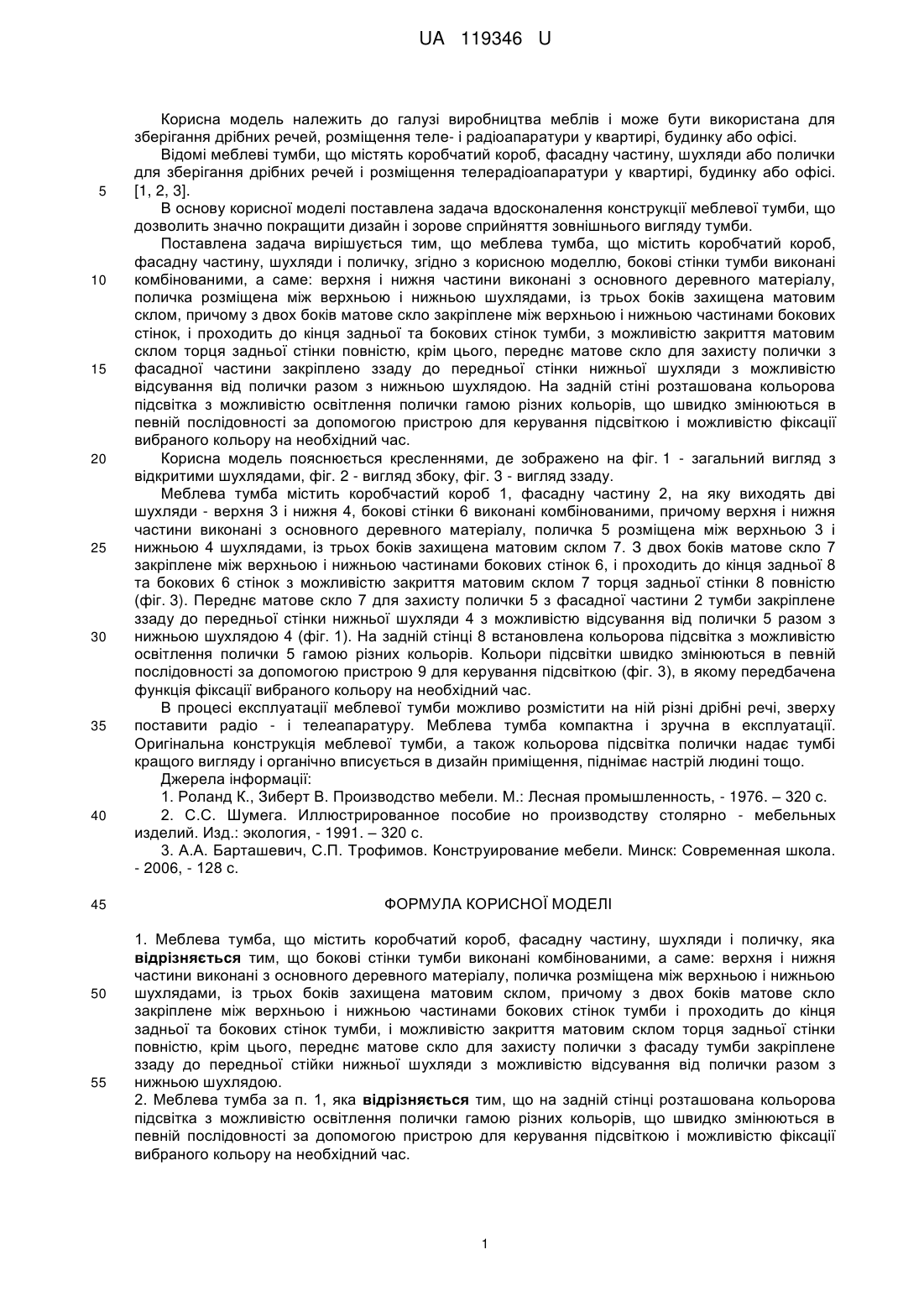

Реферат: UA 119346 U UA 119346 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва меблів і може бути використана для зберігання дрібних речей, розміщення теле- і радіоапаратури у квартирі, будинку або офісі. Відомі меблеві тумби, що містять коробчатий короб, фасадну частину, шухляди або полички для зберігання дрібних речей і розміщення телерадіоапаратури у квартирі, будинку або офісі. [1, 2, 3]. В основу корисної моделі поставлена задача вдосконалення конструкції меблевої тумби, що дозволить значно покращити дизайн і зорове сприйняття зовнішнього вигляду тумби. Поставлена задача вирішується тим, що меблева тумба, що містить коробчатий короб, фасадну частину, шухляди і поличку, згідно з корисною моделлю, бокові стінки тумби виконані комбінованими, а саме: верхня і нижня частини виконані з основного деревного матеріалу, поличка розміщена між верхньою і нижньою шухлядами, із трьох боків захищена матовим склом, причому з двох боків матове скло закріплене між верхньою і нижньою частинами бокових стінок, і проходить до кінця задньої та бокових стінок тумби, з можливістю закриття матовим склом торця задньої стінки повністю, крім цього, переднє матове скло для захисту полички з фасадної частини закріплено ззаду до передньої стінки нижньої шухляди з можливістю відсування від полички разом з нижньою шухлядою. На задній стіні розташована кольорова підсвітка з можливістю освітлення полички гамою різних кольорів, що швидко змінюються в певній послідовності за допомогою пристрою для керування підсвіткою і можливістю фіксації вибраного кольору на необхідний час. Корисна модель пояснюється кресленнями, де зображено на фіг. 1 - загальний вигляд з відкритими шухлядами, фіг. 2 - вигляд збоку, фіг. 3 - вигляд ззаду. Меблева тумба містить коробчастий короб 1, фасадну частину 2, на яку виходять дві шухляди - верхня 3 і нижня 4, бокові стінки 6 виконані комбінованими, причому верхня і нижня частини виконані з основного деревного матеріалу, поличка 5 розміщена між верхньою 3 і нижньою 4 шухлядами, із трьох боків захищена матовим склом 7. З двох боків матове скло 7 закріплене між верхньою і нижньою частинами бокових стінок 6, і проходить до кінця задньої 8 та бокових 6 стінок з можливістю закриття матовим склом 7 торця задньої стінки 8 повністю (фіг. 3). Переднє матове скло 7 для захисту полички 5 з фасадної частини 2 тумби закріплене ззаду до передньої стінки нижньої шухляди 4 з можливістю відсування від полички 5 разом з нижньою шухлядою 4 (фіг. 1). На задній стінці 8 встановлена кольорова підсвітка з можливістю освітлення полички 5 гамою різних кольорів. Кольори підсвітки швидко змінюються в певній послідовності за допомогою пристрою 9 для керування підсвіткою (фіг. 3), в якому передбачена функція фіксації вибраного кольору на необхідний час. В процесі експлуатації меблевої тумби можливо розмістити на ній різні дрібні речі, зверху поставити радіо - і телеапаратуру. Меблева тумба компактна і зручна в експлуатації. Оригінальна конструкція меблевої тумби, а також кольорова підсвітка полички надає тумбі кращого вигляду і органічно вписується в дизайн приміщення, піднімає настрій людині тощо. Джерела інформації: 1. Роланд К., Зиберт В. Производство мебели. М.: Лесная промышленность, - 1976. – 320 с. 2. С.С. Шумега. Иллюстрированное пособие но производству столярно - мебельных изделий. Изд.: экология, - 1991. – 320 с. 3. А.А. Барташевич, С.П. Трофимов. Конструирование мебели. Минск: Современная школа. - 2006, - 128 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Меблева тумба, що містить коробчатий короб, фасадну частину, шухляди і поличку, яка відрізняється тим, що бокові стінки тумби виконані комбінованими, а саме: верхня і нижня частини виконані з основного деревного матеріалу, поличка розміщена між верхньою і нижньою шухлядами, із трьох боків захищена матовим склом, причому з двох боків матове скло закріплене між верхньою і нижньою частинами бокових стінок тумби і проходить до кінця задньої та бокових стінок тумби, і можливістю закриття матовим склом торця задньої стінки повністю, крім цього, переднє матове скло для захисту полички з фасаду тумби закріплене ззаду до передньої стійки нижньої шухляди з можливістю відсування від полички разом з нижньою шухлядою. 2. Меблева тумба за п. 1, яка відрізняється тим, що на задній стінці розташована кольорова підсвітка з можливістю освітлення полички гамою різних кольорів, що швидко змінюються в певній послідовності за допомогою пристрою для керування підсвіткою і можливістю фіксації вибраного кольору на необхідний час. 1 UA 119346 U 2 UA 119346 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
