Робоче колесо вільновихрового насоса

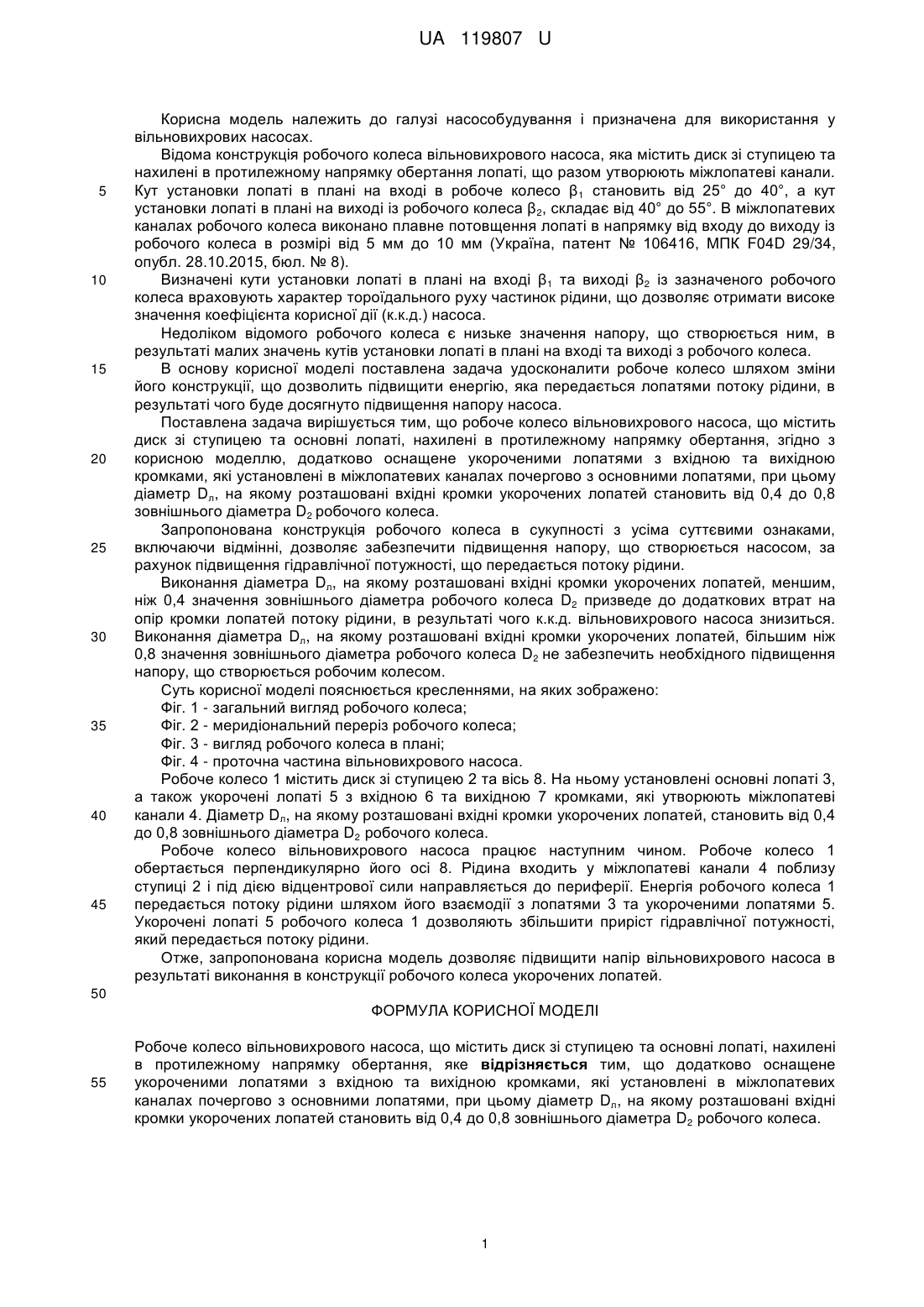

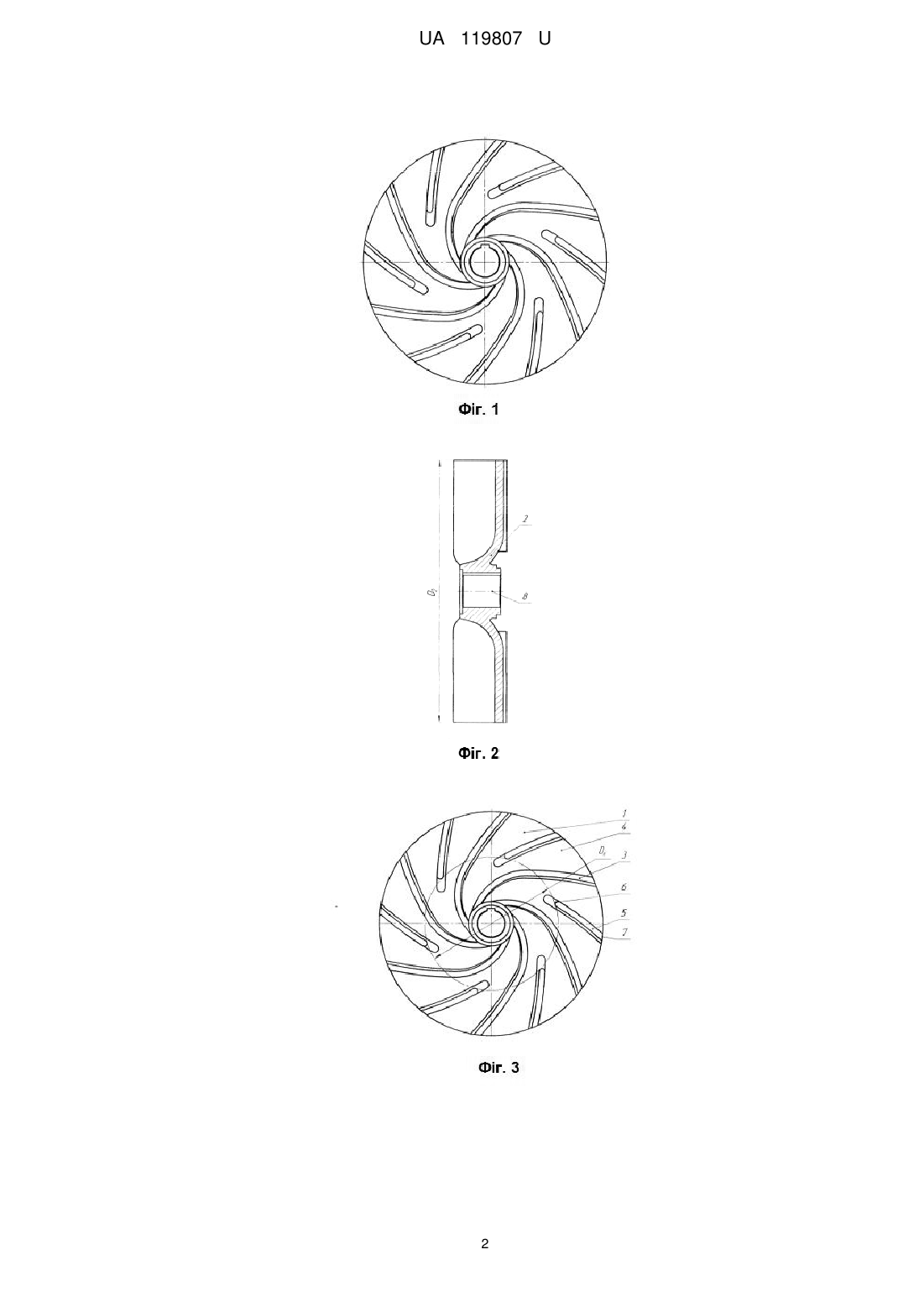

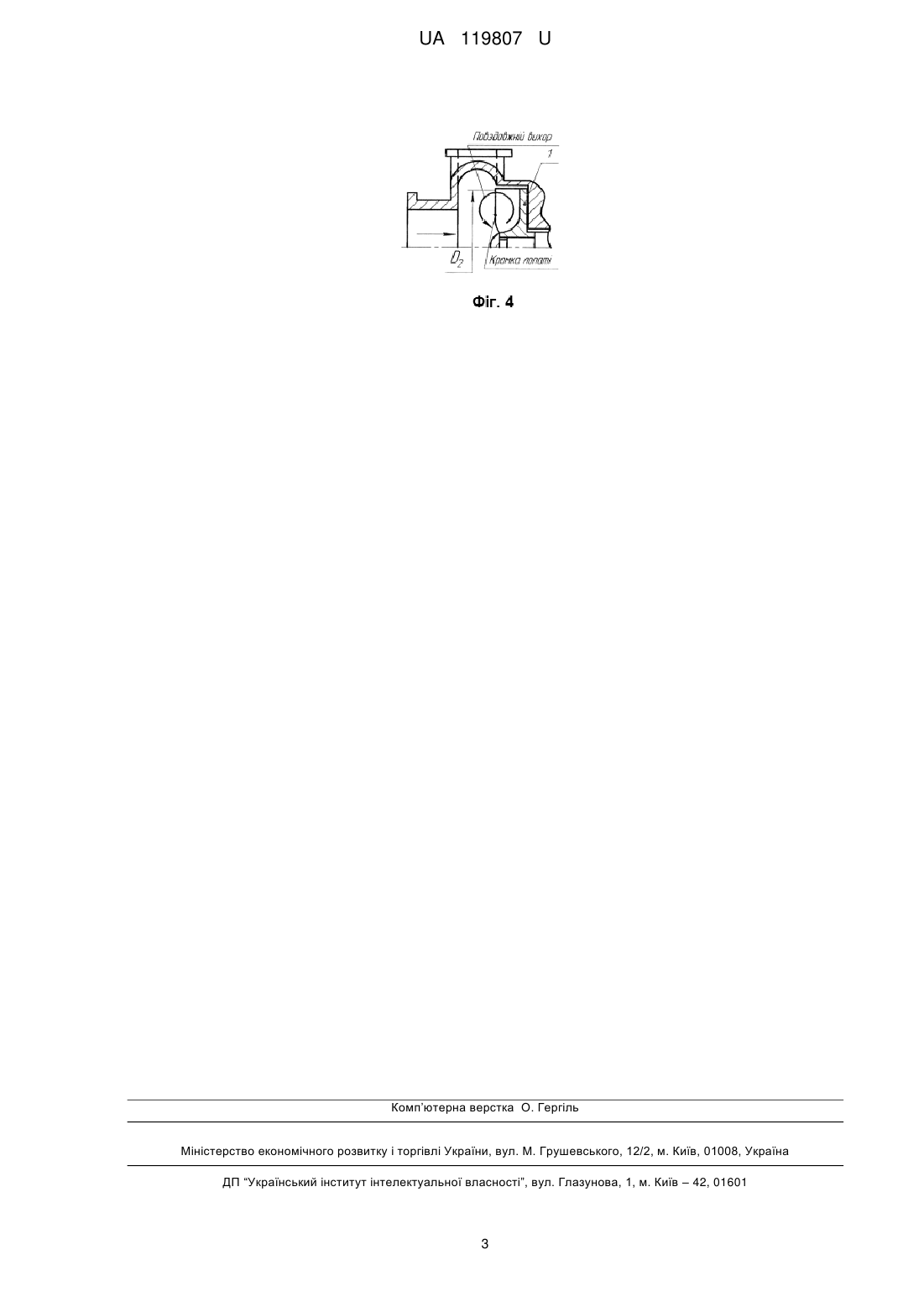

Реферат: UA 119807 U UA 119807 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі насособудування і призначена для використання у вільновихрових насосах. Відома конструкція робочого колеса вільновихрового насоса, яка містить диск зі ступицею та нахилені в протилежному напрямку обертання лопаті, що разом утворюють міжлопатеві канали. Кут установки лопаті в плані на вході в робоче колесо β 1 становить від 25° до 40°, а кут установки лопаті в плані на виході із робочого колеса β 2, складає від 40° до 55°. В міжлопатевих каналах робочого колеса виконано плавне потовщення лопаті в напрямку від входу до виходу із робочого колеса в розмірі від 5 мм до 10 мм (Україна, патент № 106416, МПК F04D 29/34, опубл. 28.10.2015, бюл. № 8). Визначені кути установки лопаті в плані на вході β 1 та виході β2 із зазначеного робочого колеса враховують характер тороїдального руху частинок рідини, що дозволяє отримати високе значення коефіцієнта корисної дії (к.к.д.) насоса. Недоліком відомого робочого колеса є низьке значення напору, що створюється ним, в результаті малих значень кутів установки лопаті в плані на вході та виході з робочого колеса. В основу корисної моделі поставлена задача удосконалити робоче колесо шляхом зміни його конструкції, що дозволить підвищити енергію, яка передається лопатями потоку рідини, в результаті чого буде досягнуто підвищення напору насоса. Поставлена задача вирішується тим, що робоче колесо вільновихрового насоса, що містить диск зі ступицею та основні лопаті, нахилені в протилежному напрямку обертання, згідно з корисною моделлю, додатково оснащене укороченими лопатями з вхідною та вихідною кромками, які установлені в міжлопатевих каналах почергово з основними лопатями, при цьому діаметр Dл, на якому розташовані вхідні кромки укорочених лопатей становить від 0,4 до 0,8 зовнішнього діаметра D2 робочого колеса. Запропонована конструкція робочого колеса в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє забезпечити підвищення напору, що створюється насосом, за рахунок підвищення гідравлічної потужності, що передається потоку рідини. Виконання діаметра Dл, на якому розташовані вхідні кромки укорочених лопатей, меншим, ніж 0,4 значення зовнішнього діаметра робочого колеса D2 призведе до додаткових втрат на опір кромки лопатей потоку рідини, в результаті чого к.к.д. вільновихрового насоса знизиться. Виконання діаметра Dл, на якому розташовані вхідні кромки укорочених лопатей, більшим ніж 0,8 значення зовнішнього діаметра робочого колеса D2 не забезпечить необхідного підвищення напору, що створюється робочим колесом. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - загальний вигляд робочого колеса; Фіг. 2 - меридіональний переріз робочого колеса; Фіг. 3 - вигляд робочого колеса в плані; Фіг. 4 - проточна частина вільновихрового насоса. Робоче колесо 1 містить диск зі ступицею 2 та вісь 8. На ньому установлені основні лопаті 3, а також укорочені лопаті 5 з вхідною 6 та вихідною 7 кромками, які утворюють міжлопатеві канали 4. Діаметр Dл, на якому розташовані вхідні кромки укорочених лопатей, становить від 0,4 до 0,8 зовнішнього діаметра D2 робочого колеса. Робоче колесо вільновихрового насоса працює наступним чином. Робоче колесо 1 обертається перпендикулярно його осі 8. Рідина входить у міжлопатеві канали 4 поблизу ступиці 2 і під дією відцентрової сили направляється до периферії. Енергія робочого колеса 1 передається потоку рідини шляхом його взаємодії з лопатями 3 та укороченими лопатями 5. Укорочені лопаті 5 робочого колеса 1 дозволяють збільшити приріст гідравлічної потужності, який передається потоку рідини. Отже, запропонована корисна модель дозволяє підвищити напір вільновихрового насоса в результаті виконання в конструкції робочого колеса укорочених лопатей. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Робоче колесо вільновихрового насоса, що містить диск зі ступицею та основні лопаті, нахилені в протилежному напрямку обертання, яке відрізняється тим, що додатково оснащене укороченими лопатями з вхідною та вихідною кромками, які установлені в міжлопатевих каналах почергово з основними лопатями, при цьому діаметр Dл, на якому розташовані вхідні кромки укорочених лопатей становить від 0,4 до 0,8 зовнішнього діаметра D2 робочого колеса. 1 UA 119807 U 2 UA 119807 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
