Робоче колесо відцентрового насоса
Номер патенту: 39470
Опубліковано: 25.02.2009
Автори: Солодченков Володимир Пилипович, Руденко Андрій Анатолійович, Бірюков Олександр Ігнатович, Кощієнко Юрій Миколайович, Твердохліб Ігор Борисович, Князева Олена Григоровна
Формула / Реферат
1. Робоче колесо відцентрового насоса, що містить основний і покривний диски, між якими розташовано ряд лопатей, які мають робочу і тильну поверхні, яке відрізняється тим, що воно оснащено рядом додаткових лопатей, які рівномірно розташовані між основними лопатями, причому кутова довжина додаткових лопатей складає 0,28-0,34 від кутової довжини основних лопатей, вихідні ділянки додаткових лопатей і основних лопатей мають подібні профілі і однакову товщину, а вхідні кромки додаткових лопатей мають товщину принаймні 0,8-1,1 від товщини вхідних кромок основних лопатей .
2. Робоче колесо за п. 1, яке відрізняється тим, що додаткові лопаті повернуті на кут 1°-4° від їхнього рівномірного положення між основними лопатями у бік тильної сторони основних лопатей .
Текст

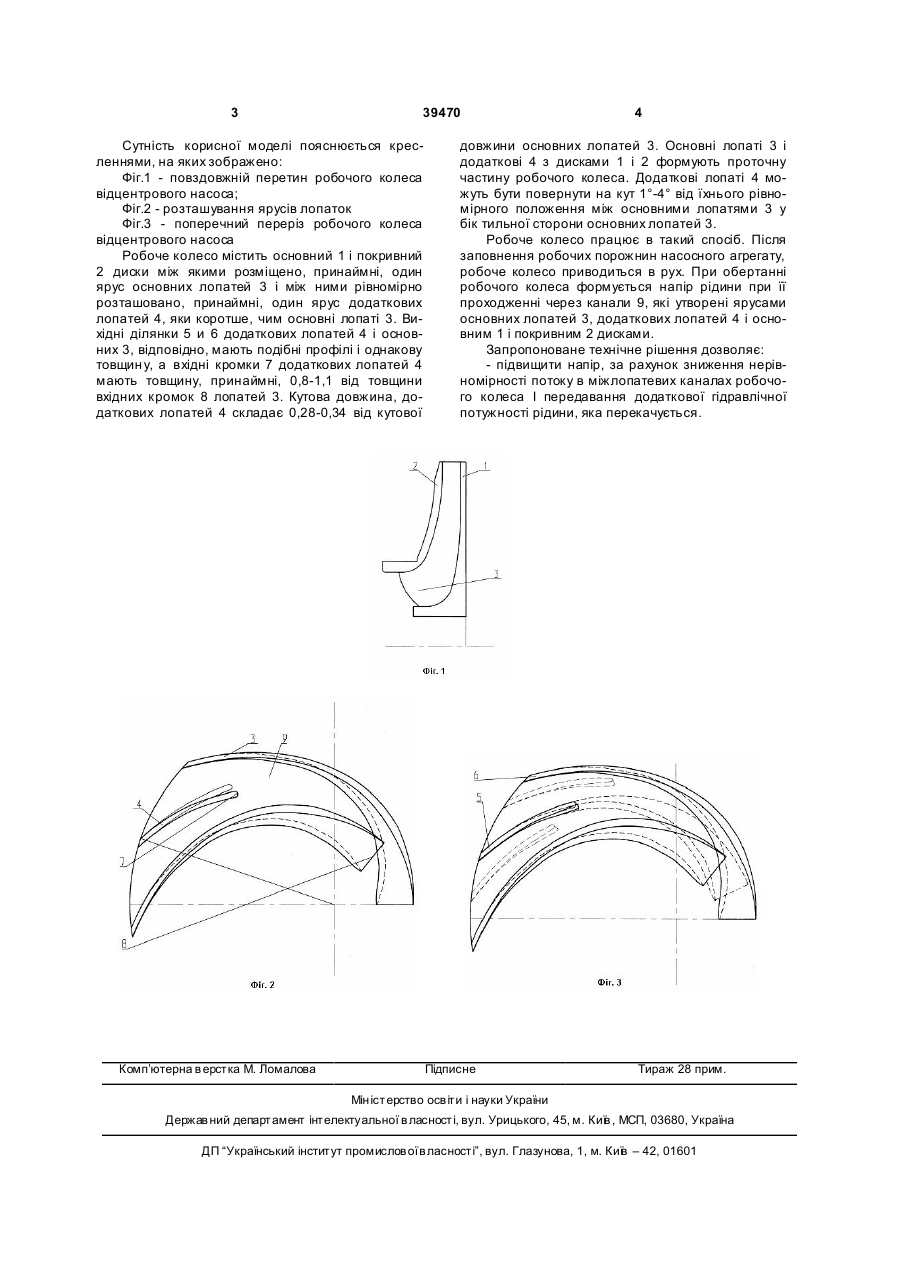

1. Робоче колесо відцентрового насоса, що містить основний і покривний диски, між якими розташовано ряд лопатей, які мають робочу і 3 39470 Сутність корисної моделі пояснюється кресленнями, на яких зображено: Фіг.1 - повздовжній перетин робочого колеса відцентрового насоса; Фіг.2 - розташування ярусів лопаток Фіг.3 - поперечний переріз робочого колеса відцентрового насоса Робоче колесо містить основний 1 і покривний 2 диски між якими розміщено, принаймні, один ярус основних лопатей 3 і між ними рівномірно розташовано, принаймні, один ярус додаткових лопатей 4, яки коротше, чим основні лопаті 3. Вихідні ділянки 5 и 6 додаткових лопатей 4 і основних 3, відповідно, мають подібні профілі і однакову товщин у, а вхідні кромки 7 додаткових лопатей 4 мають товщину, принаймні, 0,8-1,1 від товщини вхідних кромок 8 лопатей 3. Кутова довжина, додаткових лопатей 4 складає 0,28-0,34 від кутової Комп’ютерна в ерстка М. Ломалова 4 довжини основних лопатей 3. Основні лопаті 3 і додаткові 4 з дисками 1 і 2 формують проточну частину робочого колеса. Додаткові лопаті 4 можуть бути повернути на кут 1°-4° від їхнього рівномірного положення між основними лопатями 3 у бік тильної сторони основних лопатей 3. Робоче колесо працює в такий спосіб. Після заповнення робочих порожнин насосного агрегату, робоче колесо приводиться в рух. При обертанні робочого колеса формується напір рідини при її проходженні через канали 9, які утворені ярусами основних лопатей 3, додаткових лопатей 4 і основним 1 і покривним 2 дисками. Запропоноване технічне рішення дозволяє: - підвищити напір, за рахунок зниження нерівномірності потоку в міжлопатевих каналах робочого колеса І передавання додаткової гідравлічної потужності рідини, яка перекачується. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal pump impeller
Автори англійськоюTverdokhlib Ihor Borysovych, Biriukov Oleksandr Ihnatovych, Solodchenkov Volodymyr Pylypovych, Kniazeva Olena Hryhorivna, Koschienko Yurii Mykolaiovych, Rudenko Andrii Anatoliiovych
Назва патенту російськоюРабочее колесо центробежного насоса
Автори російськоюТвердохлиб Игорь Борисович, Бирюков Александр Игнатович, Солодченков Владимир Филиппович, Князева Елена Григорьевна, Кощиенко Юрий Николаевич, Руденко Андрей Анатольевич
МПК / Мітки
МПК: F04D 29/28
Мітки: колесо, робоче, насоса, відцентрового
