Пожежобезпечна висотна будівля

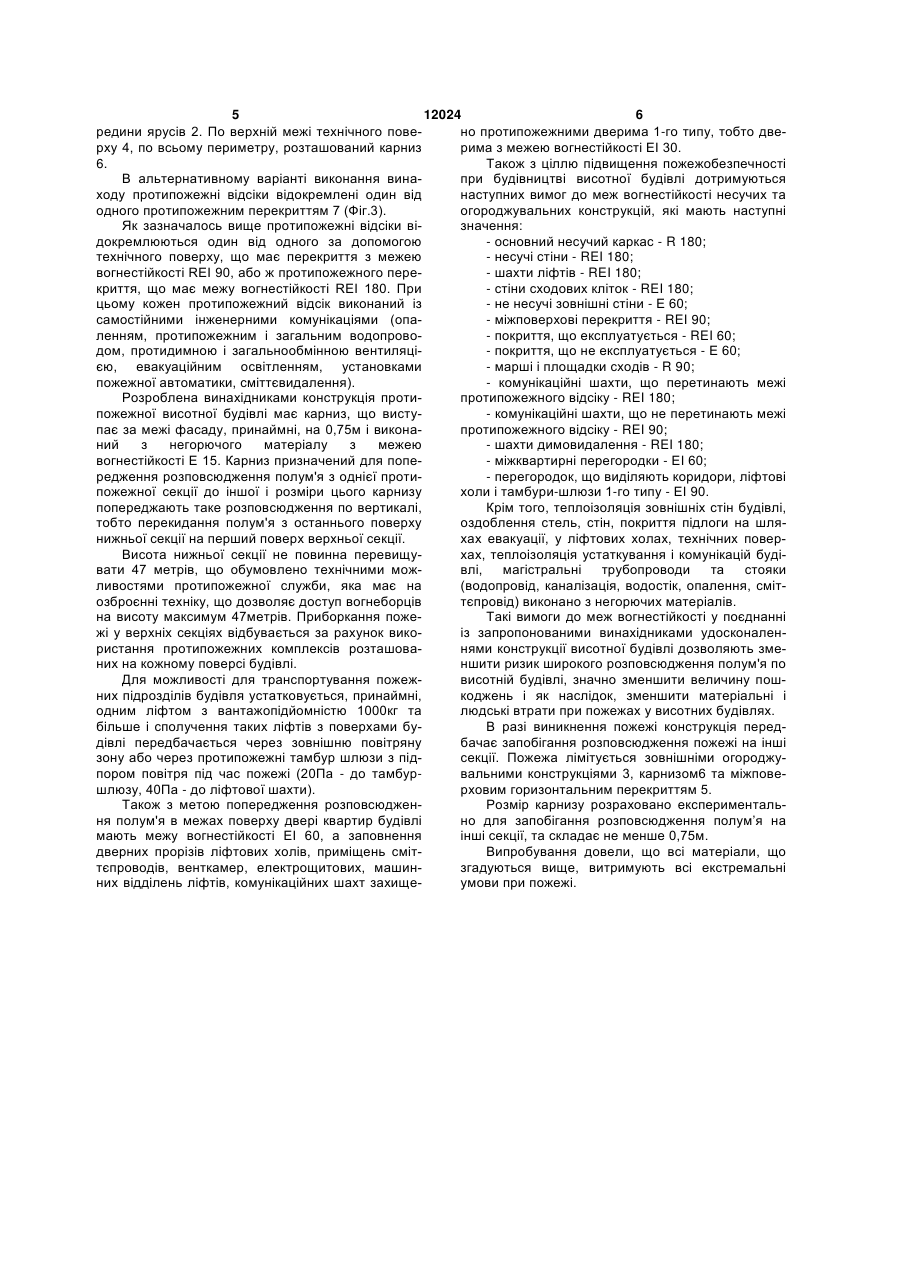

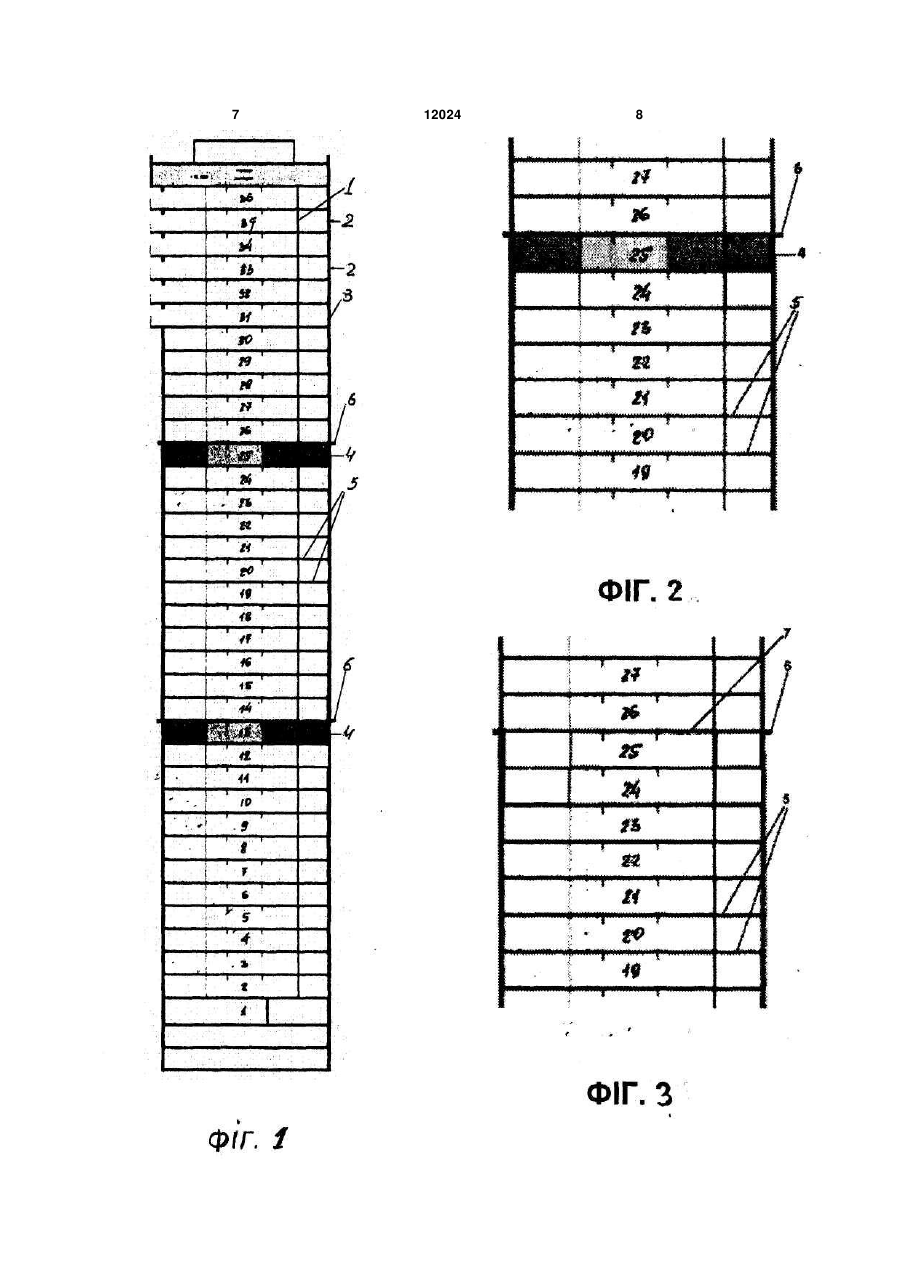

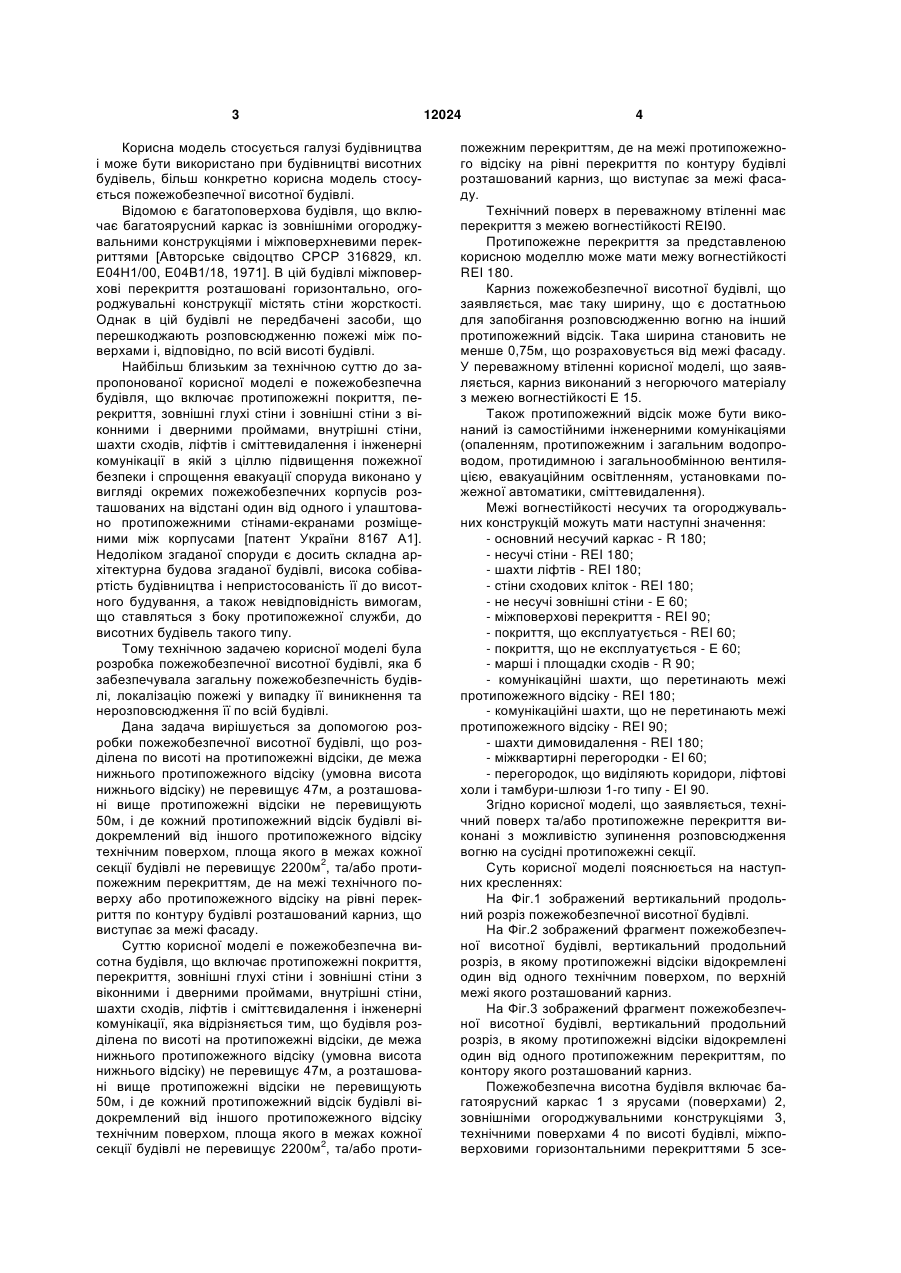

1. Пожежобезпечна висотна будівля, що містить протипожежні покриття, перекриття, зовнішні глухі стіни і зовнішні стіни з віконними і дверними прорізами, внутрішні стіни, шахти сходів, ліфтів і сміттєвидалення, і інженерні комунікації, яка відрізняється тим, що будівля розділена по висоті на протипожежні відсіки, де межа нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47 м, а розташовані вище протипожежні відсіки не перевищують 50 м, і де кожний протипожежний відсік будівлі відокремлений від іншого протипожежного відсіку технічним поверхом, площа якого в межах кожної секції будівлі не перевищує 2200 м2, та/або протипожежним перекриттям, де на межі протипожежного відсіку на рівні перекриття по контуру будівлі розташований карниз, що виступає за межі фасаду. 2. Пожежобезпечна висотна будівля згідно з пунктом 1, яка відрізняється тим, що технічний поверх має перекриття з межею вогнестійкості REI 90. 3. Пожежобезпечна висотна будівля згідно з пунктом 1, яка відрізняється тим, що протипожежне перекриття має межу вогнестійкості REI 180. 4. Пожежобезпечна висотна будівля згідно з пунктом 1, яка відрізняється тим, що карниз має таку ширину, що є достатньою для запобігання розповсюдженню вогню на інший протипожежний відсік. 5. Пожежобезпечна висотна будівля згідно з будьяким з пунктів 1, 4, яка відрізняється тим, що карниз виступає за межі фасаду, принаймні на 0,75 м. 2 (19) 1 3 Корисна модель стосується галузі будівництва і може бути використано при будівництві висотних будівель, більш конкретно корисна модель стосується пожежобезпечної висотної будівлі. Відомою є багатоповерхова будівля, що включає багатоярусний каркас із зовнішніми огороджувальними конструкціями і міжповерхневими перекриттями [Авторське свідоцтво СРСР 316829, кл. Е04Н1/00, Е04В1/18, 1971]. В цій будівлі міжповерхові перекриття розташовані горизонтально, огороджувальні конструкції містять стіни жорсткості. Однак в цій будівлі не передбачені засоби, що перешкоджають розповсюдженню пожежі між поверхами і, відповідно, по всій висоті будівлі. Найбільш близьким за технічною суттю до запропонованої корисної моделі е пожежобезпечна будівля, що включає протипожежні покриття, перекриття, зовнішні глухі стіни і зовнішні стіни з віконними і дверними проймами, внутрішні стіни, шахти сходів, ліфтів і сміттевидалення і інженерні комунікації в якій з ціллю підвищення пожежної безпеки і спрощення евакуації споруда виконано у вигляді окремих пожежобезпечних корпусів розташованих на відстані один від одного і улаштовано протипожежними стінами-екранами розміщеними між корпусами [патент України 8167 А1]. Недоліком згаданої споруди є досить складна архітектурна будова згаданої будівлі, висока собівартість будівництва і непристосованість її до висотного будування, а також невідповідність вимогам, що ставляться з боку протипожежної служби, до висотних будівель такого типу. Тому технічною задачею корисної моделі була розробка пожежобезпечної висотної будівлі, яка б забезпечувала загальну пожежобезпечність будівлі, локалізацію пожежі у випадку її виникнення та нерозповсюдження її по всій будівлі. Дана задача вирішується за допомогою розробки пожежобезпечної висотної будівлі, що розділена по висоті на протипожежні відсіки, де межа нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47м, а розташовані вище протипожежні відсіки не перевищують 50м, і де кожний протипожежний відсік будівлі відокремлений від іншого протипожежного відсіку технічним поверхом, площа якого в межах кожної секції будівлі не перевищує 2200м2, та/або протипожежним перекриттям, де на межі технічного поверху або протипожежного відсіку на рівні перекриття по контуру будівлі розташований карниз, що виступає за межі фасаду. Суттю корисної моделі е пожежобезпечна висотна будівля, що включає протипожежні покриття, перекриття, зовнішні глухі стіни і зовнішні стіни з віконними і дверними проймами, внутрішні стіни, шахти сходів, ліфтів і сміттєвидалення і інженерні комунікації, яка відрізняється тим, що будівля розділена по висоті на протипожежні відсіки, де межа нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47м, а розташовані вище протипожежні відсіки не перевищують 50м, і де кожний протипожежний відсік будівлі відокремлений від іншого протипожежного відсіку технічним поверхом, площа якого в межах кожної секції будівлі не перевищує 2200м2, та/або проти 12024 4 пожежним перекриттям, де на межі протипожежного відсіку на рівні перекриття по контуру будівлі розташований карниз, що виступає за межі фасаду. Технічний поверх в переважному втіленні має перекриття з межею вогнестійкості REI90. Протипожежне перекриття за представленою корисною моделлю може мати межу вогнестійкості REI 180. Карниз пожежобезпечної висотної будівлі, що заявляється, має таку ширину, що є достатньою для запобігання розповсюдженню вогню на інший протипожежний відсік. Така ширина становить не менше 0,75м, що розраховується від межі фасаду. У переважному втіленні корисної моделі, що заявляється, карниз виконаний з негорючого матеріалу з межею вогнестійкості Е 15. Також протипожежний відсік може бути виконаний із самостійними інженерними комунікаціями (опаленням, протипожежним і загальним водопроводом, протидимною і загальнообмінною вентиляцією, евакуаційним освітленням, установками пожежної автоматики, сміттевидалення). Межі вогнестійкості несучих та огороджувальних конструкцій можуть мати наступні значення: - основний несучий каркас - R 180; - несучі стіни - REI 180; - шахти ліфтів - REI 180; - стіни сходових кліток - REI 180; - не несучі зовнішні стіни - Е 60; - міжповерхові перекриття - REI 90; - покриття, що експлуатується - REI 60; - покриття, що не експлуатується - Е 60; - марші і площадки сходів - R 90; - комунікаційні шахти, що перетинають межі протипожежного відсіку - REI 180; - комунікаційні шахти, що не перетинають межі протипожежного відсіку - REI 90; - шахти димовидалення - REI 180; - міжквартирні перегородки - ЕІ 60; - перегородок, що виділяють коридори, ліфтові холи і тамбури-шлюзи 1-го типу - ЕІ 90. Згідно корисної моделі, що заявляється, технічний поверх та/або протипожежне перекриття виконані з можливістю зупинення розповсюдження вогню на сусідні протипожежні секції. Суть корисної моделі пояснюється на наступних кресленнях: На Фіг.1 зображений вертикальний продольний розріз пожежобезпечної висотної будівлі. На Фіг.2 зображений фрагмент пожежобезпечної висотної будівлі, вертикальний продольний розріз, в якому протипожежні відсіки відокремлені один від одного технічним поверхом, по верхній межі якого розташований карниз. На Фіг.3 зображений фрагмент пожежобезпечної висотної будівлі, вертикальний продольний розріз, в якому протипожежні відсіки відокремлені один від одного протипожежним перекриттям, по контору якого розташований карниз. Пожежобезпечна висотна будівля включає багатоярусний каркас 1 з ярусами (поверхами) 2, зовнішніми огороджувальними конструкціями 3, технічними поверхами 4 по висоті будівлі, міжповерховими горизонтальними перекриттями 5 зсе 5 12024 6 редини ярусів 2. По верхній межі технічного повено протипожежними дверима 1-го типу, тобто дверху 4, по всьому периметру, розташований карниз рима з межею вогнестійкості ЕІ 30. 6. Також з ціллю підвищення пожежобезпечності В альтернативному варіанті виконання винапри будівництві висотної будівлі дотримуються ходу протипожежні відсіки відокремлені один від наступних вимог до меж вогнестійкості несучих та одного протипожежним перекриттям 7 (Фіг.3). огороджувальних конструкцій, які мають наступні Як зазначалось вище протипожежні відсіки візначення: докремлюються один від одного за допомогою - основний несучий каркас - R 180; технічного поверху, що має перекриття з межею - несучі стіни - REI 180; вогнестійкості REI 90, або ж протипожежного пере- шахти ліфтів - REI 180; криття, що має межу вогнестійкості REI 180. При - стіни сходових кліток - REI 180; цьому кожен протипожежний відсік виконаний із - не несучі зовнішні стіни - Е 60; самостійними інженерними комунікаціями (опа- міжповерхові перекриття - REI 90; ленням, протипожежним і загальним водопрово- покриття, що експлуатується - REI 60; дом, протидимною і загальнообмінною вентиляці- покриття, що не експлуатується - Е 60; єю, евакуаційним освітленням, установками - марші і площадки сходів - R 90; пожежної автоматики, сміттєвидалення). - комунікаційні шахти, що перетинають межі Розроблена винахідниками конструкція протипротипожежного відсіку - REI 180; пожежної висотної будівлі має карниз, що висту- комунікаційні шахти, що не перетинають межі пає за межі фасаду, принаймні, на 0,75м і виконапротипожежного відсіку - REI 90; ний з негорючого матеріалу з межею - шахти димовидалення - REI 180; вогнестійкості Е 15. Карниз призначений для попе- міжквартирні перегородки - ЕІ 60; редження розповсюдження полум'я з однієї проти- перегородок, що виділяють коридори, ліфтові пожежної секції до іншої і розміри цього карнизу холи і тамбури-шлюзи 1-го типу - ЕІ 90. попереджають таке розповсюдження по вертикалі, Крім того, теплоізоляція зовнішніх стін будівлі, тобто перекидання полум'я з останнього поверху оздоблення стель, стін, покриття підлоги на шлянижньої секції на перший поверх верхньої секції. хах евакуації, у ліфтових холах, технічних поверВисота нижньої секції не повинна перевищухах, теплоізоляція устаткування і комунікацій будівати 47 метрів, що обумовлено технічними можвлі, магістральні трубопроводи та стояки ливостями протипожежної служби, яка має на (водопровід, каналізація, водостік, опалення, смітозброєнні техніку, що дозволяє доступ вогнеборців тєпровід) виконано з негорючих матеріалів. на висоту максимум 47метрів. Приборкання пожеТакі вимоги до меж вогнестійкості у поєднанні жі у верхніх секціях відбувається за рахунок викоіз запропонованими винахідниками удосконаленристання протипожежних комплексів розташованями конструкції висотної будівлі дозволяють змених на кожному поверсі будівлі. ншити ризик широкого розповсюдження полум'я по Для можливості для транспортування пожежвисотній будівлі, значно зменшити величину пошних підрозділів будівля устатковується, принаймні, коджень і як наслідок, зменшити матеріальні і одним ліфтом з вантажопідйомністю 1000кг та людські втрати при пожежах у висотних будівлях. більше і сполучення таких ліфтів з поверхами буВ разі виникнення пожежі конструкція переддівлі передбачається через зовнішню повітряну бачає запобігання розповсюдження пожежі на інші зону або через протипожежні тамбур шлюзи з підсекції. Пожежа лімітується зовнішніми огороджупором повітря під час пожежі (20Па - до тамбурвальними конструкціями 3, карнизом6 та міжповешлюзу, 40Па - до ліфтової шахти). рховим горизонтальним перекриттям 5. Також з метою попередження розповсюдженРозмір карнизу розраховано експериментальня полум'я в межах поверху двері квартир будівлі но для запобігання розповсюдження полум’я на мають межу вогнестійкості ЕІ 60, а заповнення інші секції, та складає не менше 0,75м. дверних прорізів ліфтових холів, приміщень смітВипробування довели, що всі матеріали, що тєпроводів, венткамер, електрощитових, машинзгадуються вище, витримують всі екстремальні них відділень ліфтів, комунікаційних шахт захищеумови при пожежі. 7 12024 8 9 Комп’ютерна верстка Д. Дорошенко 12024 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
