Система протипожежної безпеки висотної будівлі

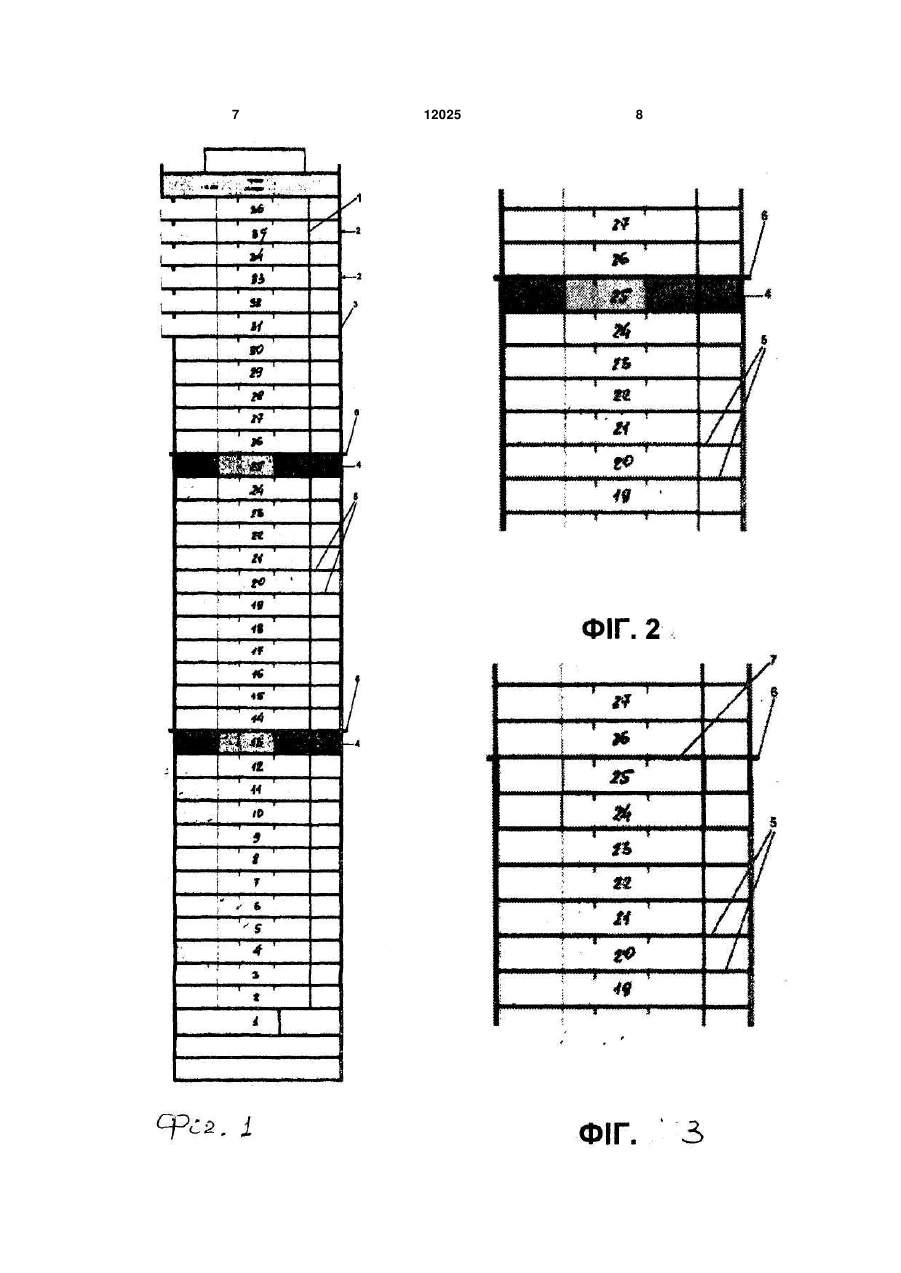

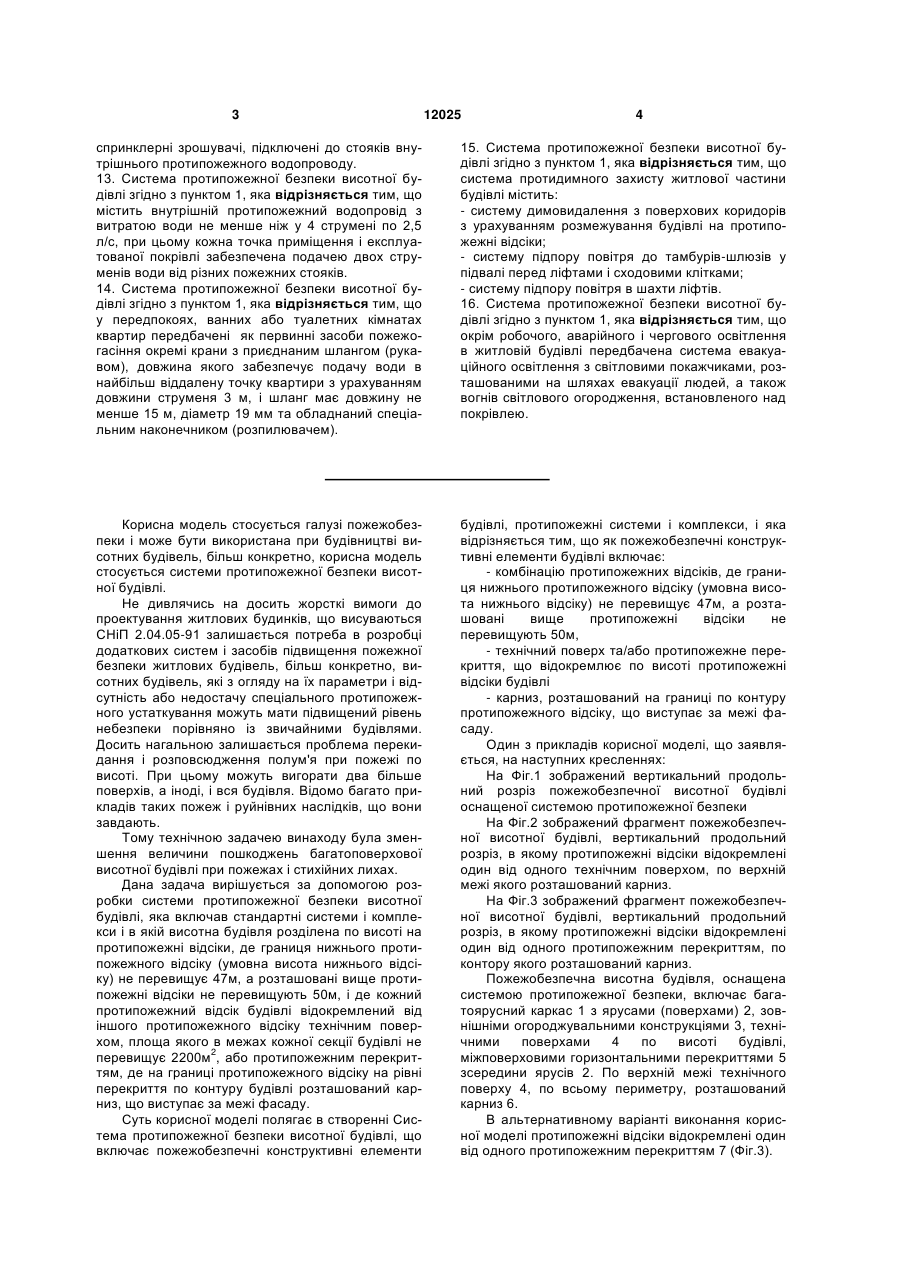

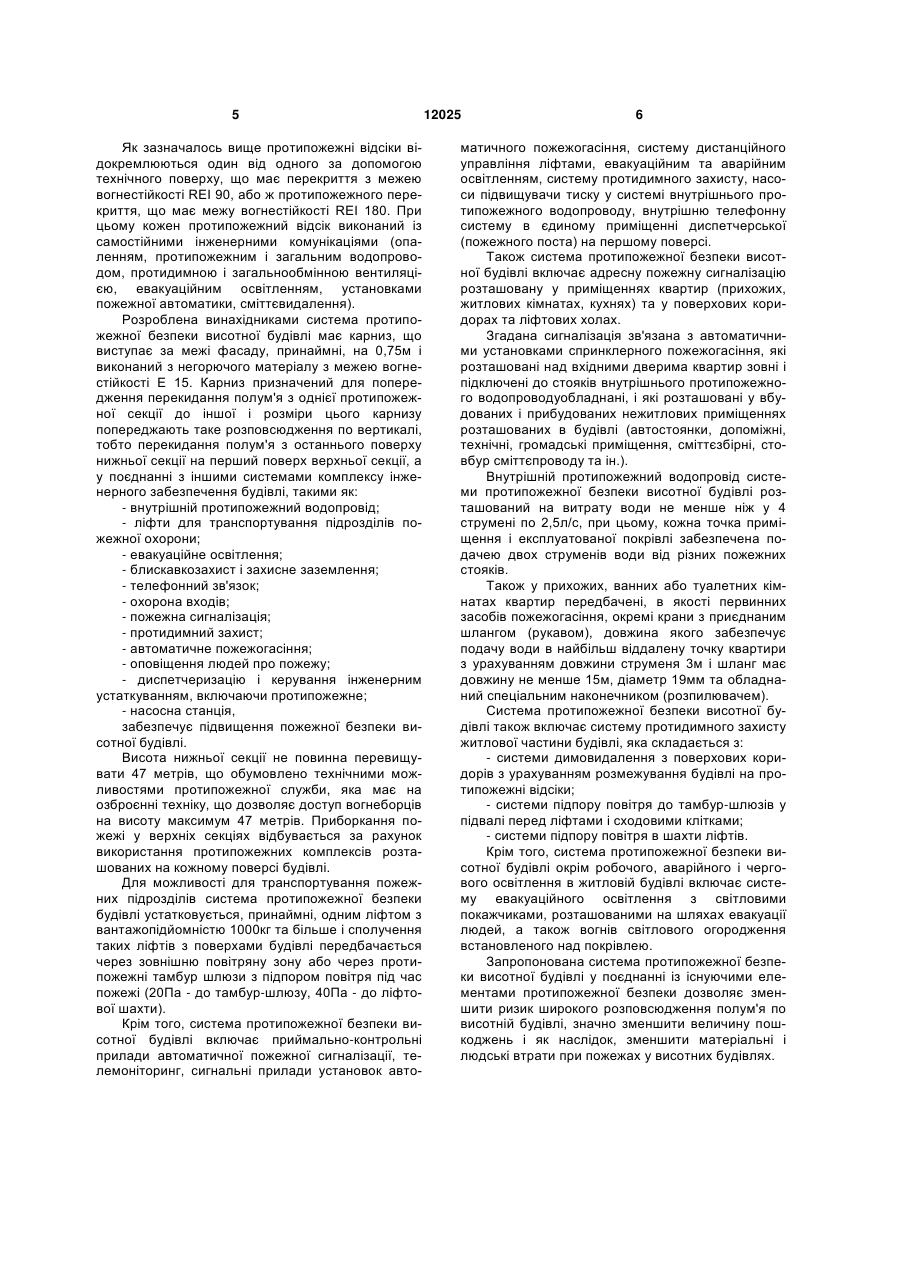

1. Система протипожежної безпеки висотної будівлі, що включає пожежобезпечні конструктивні елементи будівлі, протипожежні системи і комплекси, яка відрізняється тим, що як пожежобезпечні конструктивні елементи будівлі містить комбінацію протипожежних відсіків, де межа нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47 м, а розташовані вище протипожежні відсіки не перевищують 50 м, технічний поверх та/або протипожежне перекриття, що відокремлює по висоті протипожежні відсіки будівлі, карниз, розташований на межі по контуру протипожежного відсіку, що виступає за межі фасаду. 2. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що технічний поверх має перекриття з межею вогнестійкості REI 90. 3. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що протипожежне перекриття має межу вогнестійкості REI 180. 4. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що карниз має таку ширину, що є достатньою для запобігання розповсюдженню вогню на інший протипожежний відсік. 5. Система протипожежної безпеки висотної будівлі згідно з будь-яким з пунктів 1-4, яка відрізняється тим, що карниз виступає за межі фасаду, принаймні на 0,75 м. 6. Система протипожежної безпеки висотної будівлі згідно з будь-яким з пунктів 1, 4 або 5, яка відрізняється тим, що карниз виконаний з негорючого матеріалу з межею вогнестійкості Е 15. 7. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що містить самостійні інженерні комунікації (опалення, протипожежний і загальний водопровід, протидимну і загальнообмінну вентиляцію, евакуаційне осві 2 (19) 1 3 12025 4 спринклерні зрошувачі, підключені до стояків внутрішнього протипожежного водопроводу. 13. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що містить внутрішній протипожежний водопровід з витратою води не менше ніж у 4 струмені по 2,5 л/с, при цьому кожна точка приміщення і експлуатованої покрівлі забезпечена подачею двох струменів води від різних пожежних стояків. 14. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що у передпокоях, ванних або туалетних кімнатах квартир передбачені як первинні засоби пожежогасіння окремі крани з приєднаним шлангом (рукавом), довжина якого забезпечує подачу води в найбільш віддалену точку квартири з урахуванням довжини струменя 3 м, і шланг має довжину не менше 15 м, діаметр 19 мм та обладнаний спеціальним наконечником (розпилювачем). 15. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що система протидимного захисту житлової частини будівлі містить: - систему димовидалення з поверхових коридорів з урахуванням розмежування будівлі на протипожежні відсіки; - систему підпору повітря до тамбурів-шлюзів у підвалі перед ліфтами і сходовими клітками; - систему підпору повітря в шахти ліфтів. 16. Система протипожежної безпеки висотної будівлі згідно з пунктом 1, яка відрізняється тим, що окрім робочого, аварійного і чергового освітлення в житловій будівлі передбачена система евакуаційного освітлення з світловими покажчиками, розташованими на шляхах евакуації людей, а також вогнів світлового огородження, встановленого над покрівлею. Корисна модель стосується галузі пожежобезпеки і може бути використана при будівництві висотних будівель, більш конкретно, корисна модель стосується системи протипожежної безпеки висотної будівлі. Не дивлячись на досить жорсткі вимоги до проектування житлових будинків, що висуваються СНіП 2.04.05-91 залишається потреба в розробці додаткових систем і засобів підвищення пожежної безпеки житлових будівель, більш конкретно, висотних будівель, які з огляду на їх параметри і відсутність або недостачу спеціального протипожежного устаткування можуть мати підвищений рівень небезпеки порівняно із звичайними будівлями. Досить нагальною залишається проблема перекидання і розповсюдження полум'я при пожежі по висоті. При цьому можуть вигорати два більше поверхів, а іноді, і вся будівля. Відомо багато прикладів таких пожеж і руйнівних наслідків, що вони завдають. Тому технічною задачею винаходу була зменшення величини пошкоджень багатоповерхової висотної будівлі при пожежах і стихійних лихах. Дана задача вирішується за допомогою розробки системи протипожежної безпеки висотної будівлі, яка включав стандартні системи і комплекси і в якій висотна будівля розділена по висоті на протипожежні відсіки, де границя нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47м, а розташовані вище протипожежні відсіки не перевищують 50м, і де кожний протипожежний відсік будівлі відокремлений від іншого протипожежного відсіку технічним поверхом, площа якого в межах кожної секції будівлі не 2 перевищує 2200м , або протипожежним перекриттям, де на границі протипожежного відсіку на рівні перекриття по контуру будівлі розташований карниз, що виступає за межі фасаду. Суть корисної моделі полягає в створенні Система протипожежної безпеки висотної будівлі, що включає пожежобезпечні конструктивні елементи будівлі, протипожежні системи і комплекси, і яка відрізняється тим, що як пожежобезпечні конструктивні елементи будівлі включає: - комбінацію протипожежних відсіків, де границя нижнього протипожежного відсіку (умовна висота нижнього відсіку) не перевищує 47м, а розташовані вище протипожежні відсіки не перевищують 50м, - технічний поверх та/або протипожежне перекриття, що відокремлює по висоті протипожежні відсіки будівлі - карниз, розташований на границі по контуру протипожежного відсіку, що виступає за межі фасаду. Один з прикладів корисної моделі, що заявляється, на наступних кресленнях: На Фіг.1 зображений вертикальний продольний розріз пожежобезпечної висотної будівлі оснащеної системою протипожежної безпеки На Фіг.2 зображений фрагмент пожежобезпечної висотної будівлі, вертикальний продольний розріз, в якому протипожежні відсіки відокремлені один від одного технічним поверхом, по верхній межі якого розташований карниз. На Фіг.3 зображений фрагмент пожежобезпечної висотної будівлі, вертикальний продольний розріз, в якому протипожежні відсіки відокремлені один від одного протипожежним перекриттям, по контору якого розташований карниз. Пожежобезпечна висотна будівля, оснащена системою протипожежної безпеки, включає багатоярусний каркас 1 з ярусами (поверхами) 2, зовнішніми огороджувальними конструкціями 3, технічними поверхами 4 по висоті будівлі, міжповерховими горизонтальними перекриттями 5 зсередини ярусів 2. По верхній межі технічного поверху 4, по всьому периметру, розташований карниз 6. В альтернативному варіанті виконання корисної моделі протипожежні відсіки відокремлені один від одного протипожежним перекриттям 7 (Фіг.3). 5 Як зазначалось вище протипожежні відсіки відокремлюються один від одного за допомогою технічного поверху, що має перекриття з межею вогнестійкості REI 90, або ж протипожежного перекриття, що має межу вогнестійкості REI 180. При цьому кожен протипожежний відсік виконаний із самостійними інженерними комунікаціями (опаленням, протипожежним і загальним водопроводом, протидимною і загальнообмінною вентиляцією, евакуаційним освітленням, установками пожежної автоматики, сміттєвидалення). Розроблена винахідниками система протипожежної безпеки висотної будівлі має карниз, що виступає за межі фасаду, принаймні, на 0,75м і виконаний з негорючого матеріалу з межею вогнестійкості Е 15. Карниз призначений для попередження перекидання полум'я з однієї протипожежної секції до іншої і розміри цього карнизу попереджають таке розповсюдження по вертикалі, тобто перекидання полум'я з останнього поверху нижньої секції на перший поверх верхньої секції, а у поєднанні з іншими системами комплексу інженерного забезпечення будівлі, такими як: - внутрішній протипожежний водопровід; - ліфти для транспортування підрозділів пожежної охорони; - евакуаційне освітлення; - блискавкозахист і захисне заземлення; - телефонний зв'язок; - охорона входів; - пожежна сигналізація; - протидимний захист; - автоматичне пожежогасіння; - оповіщення людей про пожежу; - диспетчеризацію і керування інженерним устаткуванням, включаючи протипожежне; - насосна станція, забезпечує підвищення пожежної безпеки висотної будівлі. Висота нижньої секції не повинна перевищувати 47 метрів, що обумовлено технічними можливостями протипожежної служби, яка має на озброєнні техніку, що дозволяє доступ вогнеборців на висоту максимум 47 метрів. Приборкання пожежі у верхніх секціях відбувається за рахунок використання протипожежних комплексів розташованих на кожному поверсі будівлі. Для можливості для транспортування пожежних підрозділів система протипожежної безпеки будівлі устатковується, принаймні, одним ліфтом з вантажопідйомністю 1000кг та більше і сполучення таких ліфтів з поверхами будівлі передбачається через зовнішню повітряну зону або через протипожежні тамбур шлюзи з підпором повітря під час пожежі (20Па - до тамбур-шлюзу, 40Па - до ліфтової шахти). Крім того, система протипожежної безпеки висотної будівлі включає приймально-контрольні прилади автоматичної пожежної сигналізації, телемоніторинг, сигнальні прилади установок авто 12025 6 матичного пожежогасіння, систему дистанційного управління ліфтами, евакуаційним та аварійним освітленням, систему протидимного захисту, насоси підвищувачи тиску у системі внутрішнього протипожежного водопроводу, внутрішню телефонну систему в єдиному приміщенні диспетчерської (пожежного поста) на першому поверсі. Також система протипожежної безпеки висотної будівлі включає адресну пожежну сигналізацію розташовану у приміщеннях квартир (прихожих, житлових кімнатах, кухнях) та у поверхових коридорах та ліфтових холах. Згадана сигналізація зв'язана з автоматичними установками спринклерного пожежогасіння, які розташовані над вхідними дверима квартир зовні і підключені до стояків внутрішнього протипожежного водопроводуобладнані, і які розташовані у вбудованих і прибудованих нежитлових приміщеннях розташованих в будівлі (автостоянки, допоміжні, технічні, громадські приміщення, сміттєзбірні, стовбур сміттєпроводу та ін.). Внутрішній протипожежний водопровід системи протипожежної безпеки висотної будівлі розташований на витрату води не менше ніж у 4 струмені по 2,5л/с, при цьому, кожна точка приміщення і експлуатованої покрівлі забезпечена подачею двох струменів води від різних пожежних стояків. Також у прихожих, ванних або туалетних кімнатах квартир передбачені, в якості первинних засобів пожежогасіння, окремі крани з приєднаним шлангом (рукавом), довжина якого забезпечує подачу води в найбільш віддалену точку квартири з урахуванням довжини струменя 3м і шланг має довжину не менше 15м, діаметр 19мм та обладнаний спеціальним наконечником (розпилювачем). Система протипожежної безпеки висотної будівлі також включає систему протидимного захисту житлової частини будівлі, яка складається з: - системи димовидалення з поверхових коридорів з урахуванням розмежування будівлі на протипожежні відсіки; - системи підпору повітря до тамбур-шлюзів у підвалі перед ліфтами і сходовими клітками; - системи підпору повітря в шахти ліфтів. Крім того, система протипожежної безпеки висотної будівлі окрім робочого, аварійного і чергового освітлення в житловій будівлі включає систему евакуаційного освітлення з світловими покажчиками, розташованими на шляхах евакуації людей, а також вогнів світлового огородження встановленого над покрівлею. Запропонована система протипожежної безпеки висотної будівлі у поєднанні із існуючими елементами протипожежної безпеки дозволяє зменшити ризик широкого розповсюдження полум'я по висотній будівлі, значно зменшити величину пошкоджень і як наслідок, зменшити матеріальні і людські втрати при пожежах у висотних будівлях. 7 12025 8 9 Комп’ютерна верстка Д. Дорошенко 12025 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
