Установка попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції кнс-2

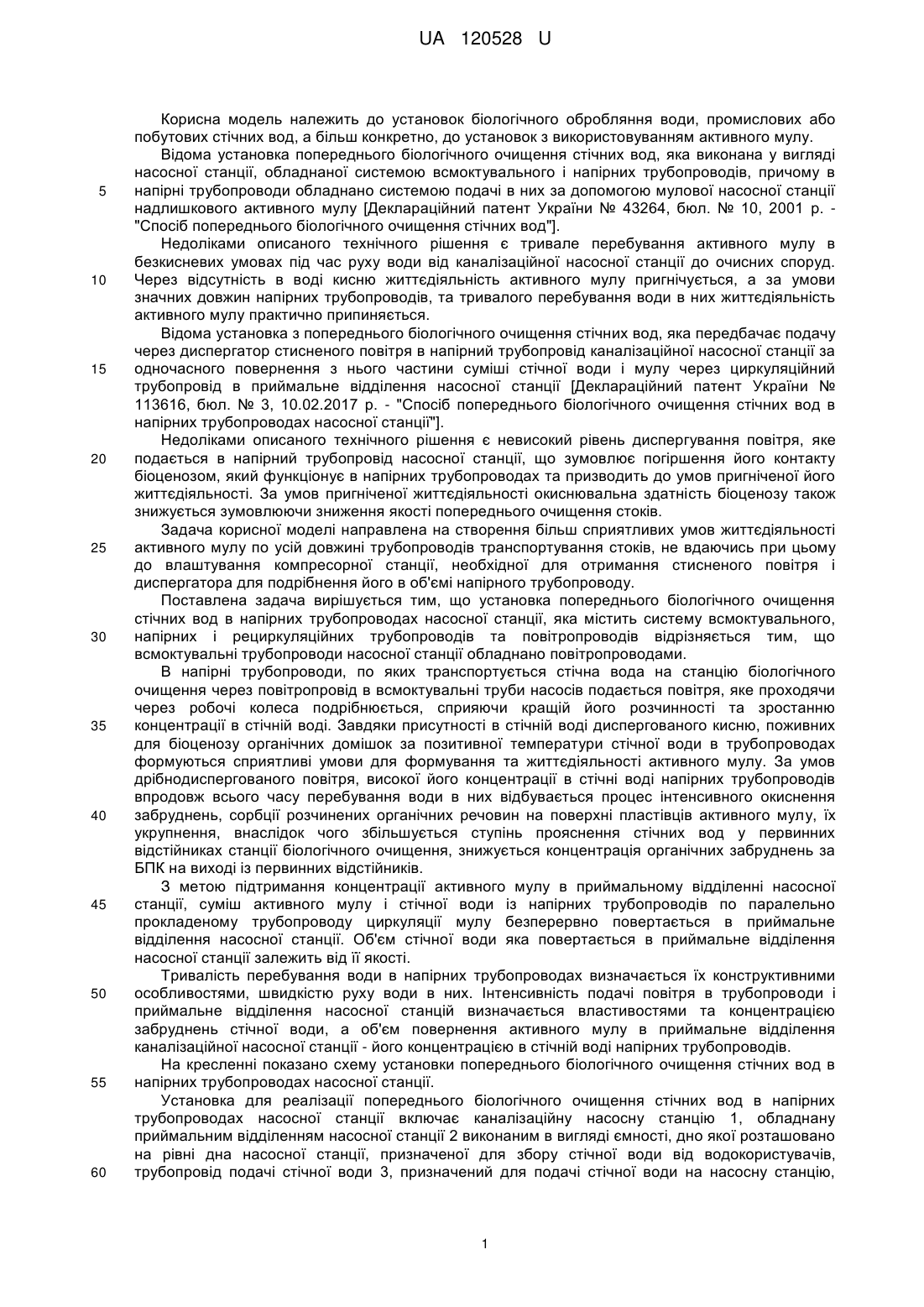

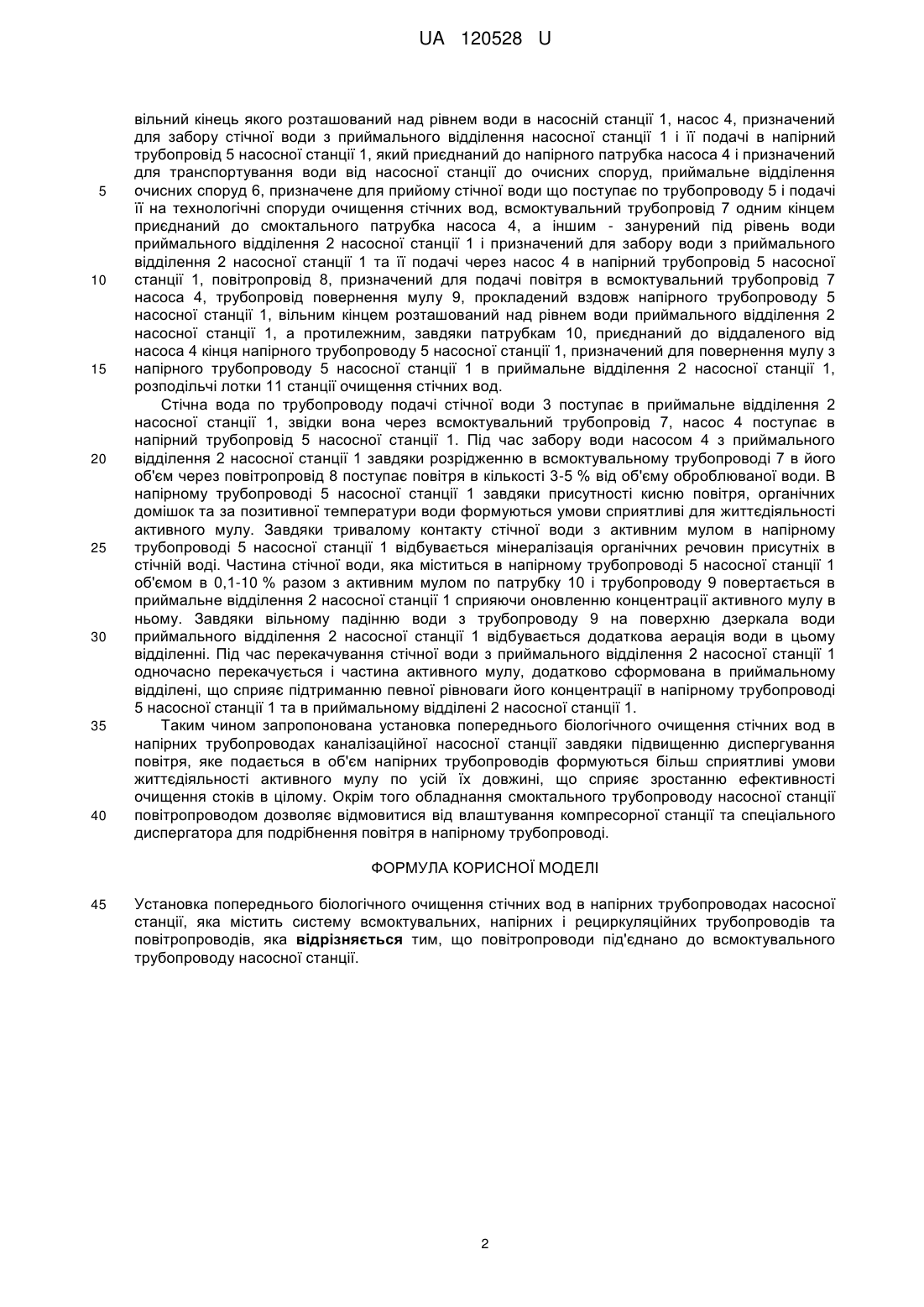

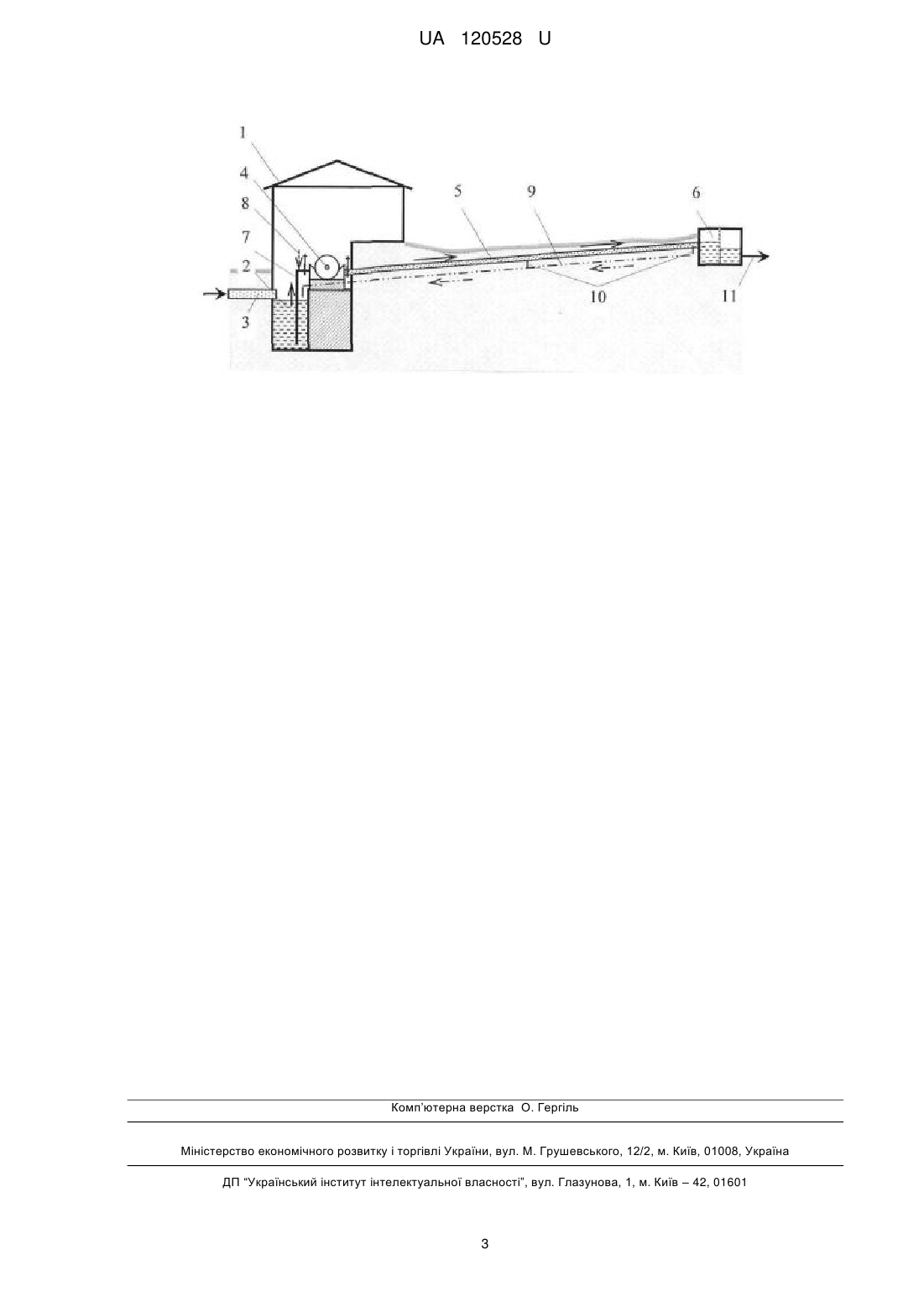

Реферат: Установка попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції, містить систему всмоктувальних, напірних і рециркуляційних трубопроводів та повітропроводів. Повітропроводи під'єднано до всмоктувального трубопроводу насосної станції. UA 120528 U (12) UA 120528 U UA 120528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок біологічного обробляння води, промислових або побутових стічних вод, а більш конкретно, до установок з використовуванням активного мулу. Відома установка попереднього біологічного очищення стічних вод, яка виконана у вигляді насосної станції, обладнаної системою всмоктувального і напірних трубопроводів, причому в напірні трубопроводи обладнано системою подачі в них за допомогою мулової насосної станції надлишкового активного мулу [Деклараційний патент України № 43264, бюл. № 10, 2001 р. "Спосіб попереднього біологічного очищення стічних вод"]. Недоліками описаного технічного рішення є тривале перебування активного мулу в безкисневих умовах під час руху води від каналізаційної насосної станції до очисних споруд. Через відсутність в воді кисню життєдіяльність активного мулу пригнічується, а за умови значних довжин напірних трубопроводів, та тривалого перебування води в них життєдіяльність активного мулу практично припиняється. Відома установка з попереднього біологічного очищення стічних вод, яка передбачає подачу через диспергатор стисненого повітря в напірний трубопровід каналізаційної насосної станції за одночасного повернення з нього частини суміші стічної води і мулу через циркуляційний трубопровід в приймальне відділення насосної станції [Деклараційний патент України № 113616, бюл. № 3, 10.02.2017 р. - "Спосіб попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції"]. Недоліками описаного технічного рішення є невисокий рівень диспергування повітря, яке подається в напірний трубопровід насосної станції, що зумовлює погіршення його контакту біоценозом, який функціонує в напірних трубопроводах та призводить до умов пригніченої його життєдіяльності. За умов пригніченої життєдіяльності окиснювальна здатність біоценозу також знижується зумовлюючи зниження якості попереднього очищення стоків. Задача корисної моделі направлена на створення більш сприятливих умов життєдіяльності активного мулу по усій довжині трубопроводів транспортування стоків, не вдаючись при цьому до влаштування компресорної станції, необхідної для отримання стисненого повітря і диспергатора для подрібнення його в об'ємі напірного трубопроводу. Поставлена задача вирішується тим, що установка попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції, яка містить систему всмоктувального, напірних і рециркуляційних трубопроводів та повітропроводів відрізняється тим, що всмоктувальні трубопроводи насосної станції обладнано повітропроводами. В напірні трубопроводи, по яких транспортується стічна вода на станцію біологічного очищення через повітропровід в всмоктувальні труби насосів подається повітря, яке проходячи через робочі колеса подрібнюється, сприяючи кращій його розчинності та зростанню концентрації в стічній воді. Завдяки присутності в стічній воді диспергованого кисню, поживних для біоценозу органічних домішок за позитивної температури стічної води в трубопроводах формуються сприятливі умови для формування та життєдіяльності активного мулу. За умов дрібнодиспергованого повітря, високої його концентрації в стічні воді напірних трубопроводів впродовж всього часу перебування води в них відбувається процес інтенсивного окиснення забруднень, сорбції розчинених органічних речовин на поверхні пластівців активного мулу, їх укрупнення, внаслідок чого збільшується ступінь прояснення стічних вод у первинних відстійниках станції біологічного очищення, знижується концентрація органічних забруднень за БПК на виході із первинних відстійників. З метою підтримання концентрації активного мулу в приймальному відділенні насосної станції, суміш активного мулу і стічної води із напірних трубопроводів по паралельно прокладеному трубопроводу циркуляції мулу безперервно повертається в приймальне відділення насосної станції. Об'єм стічної води яка повертається в приймальне відділення насосної станції залежить від її якості. Тривалість перебування води в напірних трубопроводах визначається їх конструктивними особливостями, швидкістю руху води вних. Інтенсивність подачі повітря в трубопроводи і приймальне відділення насосної станцій визначається властивостями та концентрацією забруднень стічної води, а об'єм повернення активного мулу в приймальне відділення каналізаційної насосної станції - його концентрацією в стічній воді напірних трубопроводів. На кресленні показано схему установки попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції. Установка для реалізації попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції включає каналізаційну насосну станцію 1, обладнану приймальним відділенням насосної станції 2 виконаним в вигляді ємності, дно якої розташовано на рівні дна насосної станції, призначеної для збору стічної води від водокористувачів, трубопровід подачі стічної води 3, призначений для подачі стічної води на насосну станцію, 1 UA 120528 U 5 10 15 20 25 30 35 40 вільний кінець якого розташований над рівнем води в насосній станції 1, насос 4, призначений для забору стічної води з приймального відділення насосної станції 1 і її подачі в напірний трубопровід 5 насосної станції 1, який приєднаний до напірного патрубка насоса 4 і призначений для транспортування води від насосної станції до очисних споруд, приймальне відділення очисних споруд 6, призначене для прийому стічної води що поступає по трубопроводу 5 і подачі її на технологічні споруди очищення стічних вод, всмоктувальний трубопровід 7 одним кінцем приєднаний до смоктального патрубка насоса 4, а іншим - занурений під рівень води приймального відділення 2 насосної станції 1 і призначений для забору води з приймального відділення 2 насосної станції 1 та її подачі через насос 4 в напірний трубопровід 5 насосної станції 1, повітропровід 8, призначений для подачі повітря в всмоктувальний трубопровід 7 насоса 4, трубопровід повернення мулу 9, прокладений вздовж напірного трубопроводу 5 насосної станції 1, вільним кінцем розташований над рівнем води приймального відділення 2 насосної станції 1, а протилежним, завдяки патрубкам 10, приєднаний до віддаленого від насоса 4 кінця напірного трубопроводу 5 насосної станції 1, призначений для повернення мулу з напірного трубопроводу 5 насосної станції 1 в приймальне відділення 2 насосної станції 1, розподільчі лотки 11 станції очищення стічних вод. Стічна вода по трубопроводу подачі стічної води 3 поступає в приймальне відділення 2 насосної станції 1, звідки вона через всмоктувальний трубопровід 7, насос 4 поступає в напірний трубопровід 5 насосної станції 1. Під час забору води насосом 4 з приймального відділення 2 насосної станції 1 завдяки розрідженню в всмоктувальному трубопроводі 7 в його об'єм через повітропровід 8 поступає повітря в кількості 3-5 % від об'єму оброблюваної води. В напірному трубопроводі 5 насосної станції 1 завдяки присутності кисню повітря, органічних домішок та за позитивної температури води формуються умови сприятливі для життєдіяльності активного мулу. Завдяки тривалому контакту стічної води з активним мулом в напірному трубопроводі 5 насосної станції 1 відбувається мінералізація органічних речовин присутніх в стічній воді. Частина стічної води, яка міститься в напірному трубопроводі 5 насосної станції 1 об'ємом в 0,1-10 % разом з активним мулом по патрубку 10 і трубопроводу 9 повертається в приймальне відділення 2 насосної станції 1 сприяючи оновленню концентрації активного мулу в ньому. Завдяки вільному падінню води з трубопроводу 9 на поверхню дзеркала води приймального відділення 2 насосної станції 1 відбувається додаткова аерація води в цьому відділенні. Під час перекачування стічної води з приймального відділення 2 насосної станції 1 одночасно перекачується і частина активного мулу, додатково сформована в приймальному відділені, що сприяє підтриманню певної рівноваги його концентрації в напірному трубопроводі 5 насосної станції 1 та в приймальному відділені 2 насосної станції 1. Таким чином запропонована установка попереднього біологічного очищення стічних вод в напірних трубопроводах каналізаційної насосної станції завдяки підвищенню диспергування повітря, яке подається в об'єм напірних трубопроводів формуються більш сприятливі умови життєдіяльності активного мулу по усій їх довжині, що сприяє зростанню ефективності очищення стоків в цілому. Окрім того обладнання смоктального трубопроводу насосної станції повітропроводом дозволяє відмовитися від влаштування компресорної станції та спеціального диспергатора для подрібнення повітря в напірному трубопроводі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка попереднього біологічного очищення стічних вод в напірних трубопроводах насосної станції, яка містить систему всмоктувальних, напірних і рециркуляційних трубопроводів та повітропроводів, яка відрізняється тим, що повітропроводи під'єднано до всмоктувального трубопроводу насосної станції. 2 UA 120528 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
