Комбінована ретракційна нитка

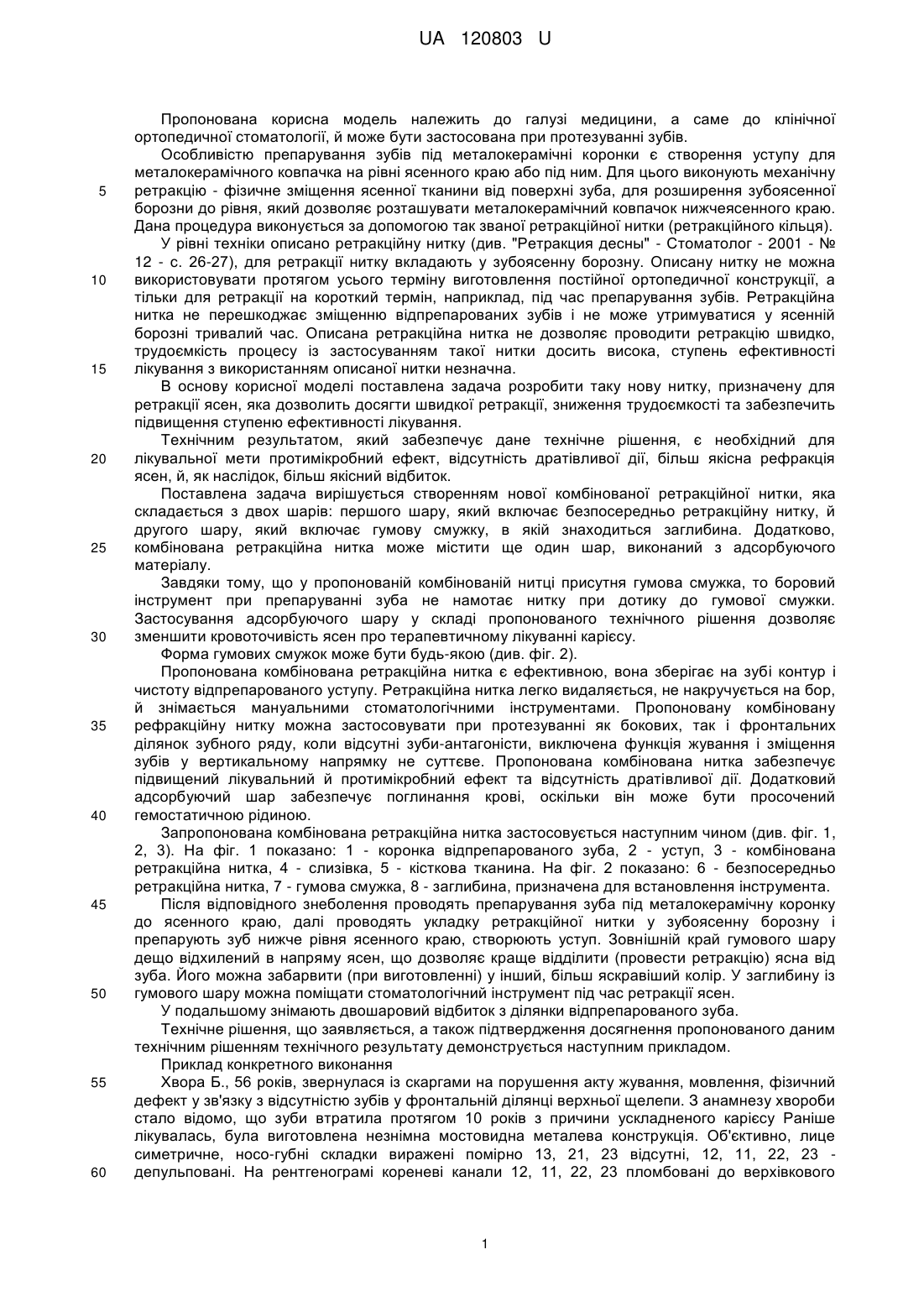

Реферат: Комбінована ретракційна нитка складається з двох шарів, де перший шар включає безпосередньо ретракційну нитку, другий шар включає гумову смужку, в якій знаходиться заглибина, та, додатково, комбінована ретракційна нитка може включати третій шар, виконаний з адсорбуючого матеріалу. UA 120803 U (54) КОМБІНОВАНА РЕТРАКЦІЙНА НИТКА UA 120803 U UA 120803 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до галузі медицини, а саме до клінічної ортопедичної стоматології, й може бути застосована при протезуванні зубів. Особливістю препарування зубів під металокерамічні коронки є створення уступу для металокерамічного ковпачка на рівні ясенного краю або під ним. Для цього виконують механічну ретракцію - фізичне зміщення ясенної тканини від поверхні зуба, для розширення зубоясенної борозни до рівня, який дозволяє розташувати металокерамічний ковпачок нижчеясенного краю. Дана процедура виконується за допомогою так званої ретракційної нитки (ретракційного кільця). У рівні техніки описано ретракційну нитку (див. "Ретракция десны" - Стоматолог - 2001 - № 12 - с. 26-27), для ретракції нитку вкладають у зубоясенну борозну. Описану нитку не можна використовувати протягом усього терміну виготовлення постійної ортопедичної конструкції, а тільки для ретракції на короткий термін, наприклад, під час препарування зубів. Ретракційна нитка не перешкоджає зміщенню відпрепарованих зубів і не може утримуватися у ясенній борозні тривалий час. Описана ретракційна нитка не дозволяє проводити ретракцію швидко, трудоємкість процесу із застосуванням такої нитки досить висока, ступень ефективності лікування з використанням описаної нитки незначна. В основу корисної моделі поставлена задача розробити таку нову нитку, призначену для ретракції ясен, яка дозволить досягти швидкої ретракції, зниження трудоємкості та забезпечить підвищення ступеню ефективності лікування. Технічним результатом, який забезпечує дане технічне рішення, є необхідний для лікувальної мети протимікробний ефект, відсутність дратівливої дії, більш якісна рефракція ясен, й, як наслідок, більш якісний відбиток. Поставлена задача вирішується створенням нової комбінованої ретракційної нитки, яка складається з двох шарів: першого шару, який включає безпосередньо ретракційну нитку, й другого шару, який включає гумову смужку, в якій знаходиться заглибина. Додатково, комбінована ретракційна нитка може містити ще один шар, виконаний з адсорбуючого матеріалу. Завдяки тому, що у пропонованій комбінованій нитці присутня гумова смужка, то боровий інструмент при препаруванні зуба не намотає нитку при дотику до гумової смужки. Застосування адсорбуючого шару у складі пропонованого технічного рішення дозволяє зменшити кровоточивість ясен про терапевтичному лікуванні карієсу. Форма гумових смужок може бути будь-якою (див. фіг. 2). Пропонована комбінована ретракційна нитка є ефективною, вона зберігає на зубі контур і чистоту відпрепарованого уступу. Ретракційна нитка легко видаляється, не накручується на бор, й знімається мануальними стоматологічними інструментами. Пропоновану комбіновану рефракційну нитку можна застосовувати при протезуванні як бокових, так і фронтальних ділянок зубного ряду, коли відсутні зуби-антагоністи, виключена функція жування і зміщення зубів у вертикальному напрямку не суттєве. Пропонована комбінована нитка забезпечує підвищений лікувальний й протимікробний ефект та відсутність дратівливої дії. Додатковий адсорбуючий шар забезпечує поглинання крові, оскільки він може бути просочений гемостатичною рідиною. Запропонована комбінована ретракційна нитка застосовується наступним чином (див. фіг. 1, 2, 3). На фіг. 1 показано: 1 - коронка відпрепарованого зуба, 2 - уступ, 3 - комбінована ретракційна нитка, 4 - слизівка, 5 - кісткова тканина. На фіг. 2 показано: 6 - безпосередньо ретракційна нитка, 7 - гумова смужка, 8 - заглибина, призначена для встановлення інструмента. Після відповідного знеболення проводять препарування зуба під металокерамічну коронку до ясенного краю, далі проводять укладку ретракційної нитки у зубоясенну борозну і препарують зуб нижче рівня ясенного краю, створюють уступ. Зовнішній край гумового шару дещо відхилений в напряму ясен, що дозволяє краще відділити (провести ретракцію) ясна від зуба. Його можна забарвити (при виготовленні) у інший, більш яскравіший колір. У заглибину із гумового шару можна поміщати стоматологічний інструмент під час ретракції ясен. У подальшому знімають двошаровий відбиток з ділянки відпрепарованого зуба. Технічне рішення, що заявляється, а також підтвердження досягнення пропонованого даним технічним рішенням технічного результату демонструється наступним прикладом. Приклад конкретного виконання Хвора Б., 56 років, звернулася із скаргами на порушення акту жування, мовлення, фізичний дефект у зв'язку з відсутністю зубів у фронтальній ділянці верхньої щелепи. З анамнезу хвороби стало відомо, що зуби втратила протягом 10 років з причини ускладненого карієсу Раніше лікувалась, була виготовлена незнімна мостовидна металева конструкція. Об'єктивно, лице симетричне, носо-губні складки виражені помірно 13, 21, 23 відсутні, 12, 11, 22, 23 депульповані. На рентгенограмі кореневі канали 12, 11, 22, 23 пломбовані до верхівкового 1 UA 120803 U 5 10 15 отвору, пері апікальні тканини без патологічних змін Ясна у ділянці обстежених зубів без патологічних змін, проба Писарева-Шіллера негативна, Гігієнічний індекс за ГриномВермільоном - 2,1 бала. Діагноз стоматологічної патології: ефект зубного ряду верхньої щелепи IV класу за Кеноді, зазублення жувальної ефективності 14 за Агаповим. У перше відвідування було здійснено наступне лікування - препарування 12, 11, 22, 23 під металокерамічні коронки до ясенного краю, у зубоясенну борозну укладена пропонована даним рішенням комбінована ретракційна нитка і зуби препаровані нижче рівня ясенного краю; проведено зняття двошарового відбитка, видалення ретракційної нитки. В друге відвідування було проведено примірювання литого металевого каркаса незнімної мостоподібної металокерамічної конструкції. Під час наступного відвідування була зафіксована постійна незнімна металокерамічна мостоподібна конструкція, що дозволило відновити жувальну ефективність і усунути косметичний дефект. Через шість місяців після закінчення лікування проведено контрольний огляд. Хвора Б. Скарг не пред'являла. Ясна в ділянці 12, 11, 22, 23 блідо-рожевого кольору, щільно охоплюють шийки зубів, проба Писарева-Шіллера негативна, гігієнічний індекс знизився у 2,5 разу. З вище викладеного слід зробити висновок, що пропоновану комбіновану рефракційну нитку доцільно використовувати при протезуванні зубних рядів й при лікуванні. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Комбінована ретракційна нитка, яка складається з двох шарів, де перший шар включає безпосередньо ретракційну нитку, другий шар включає гумову смужку, в якій знаходиться заглибина, та, додатково, комбінована ретракційна нитка може включати третій шар, виконаний з адсорбуючого матеріалу. 2 UA 120803 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
