Армована швейна нитка

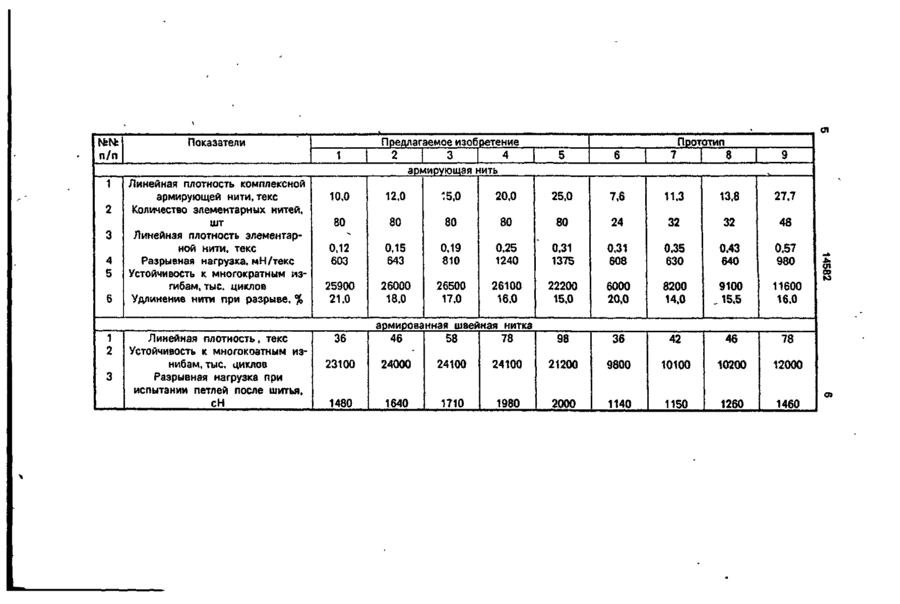

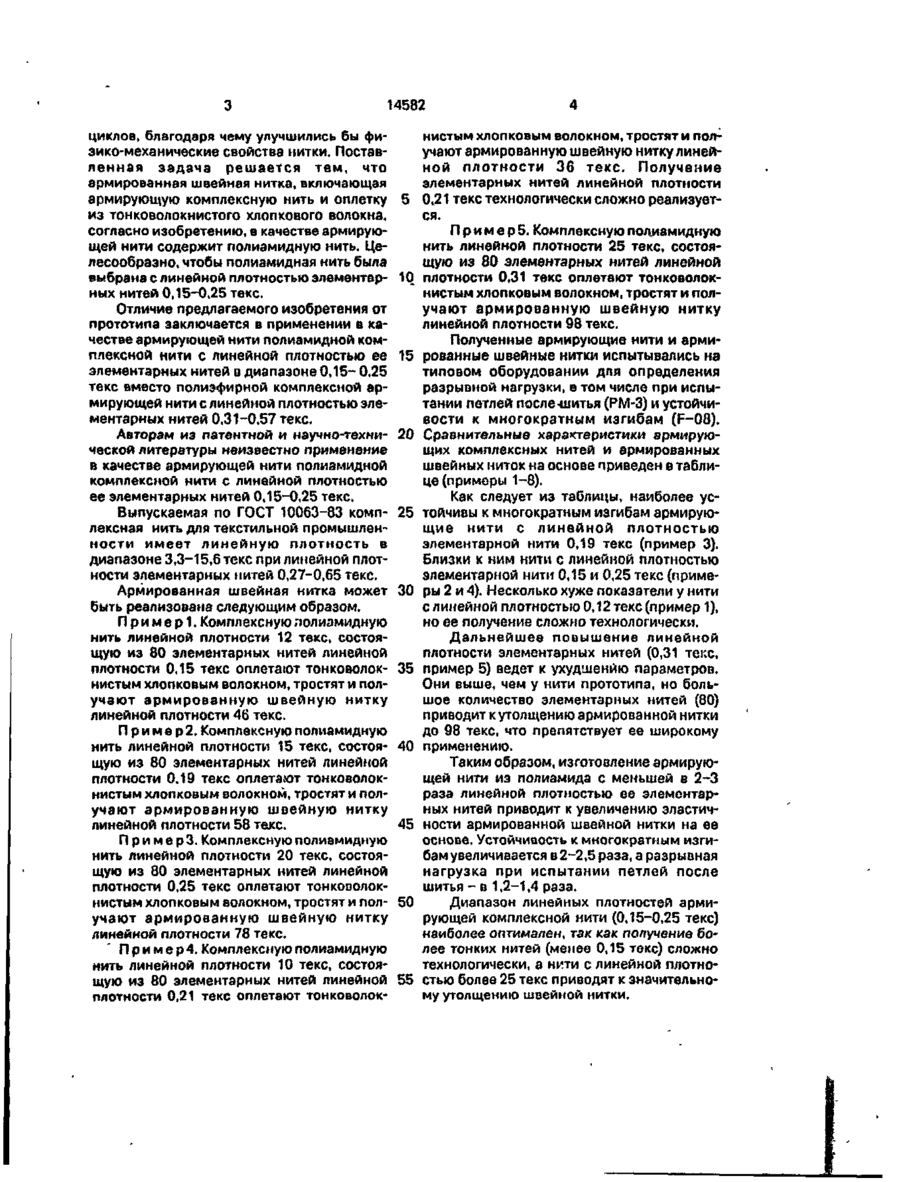

УКРАЇНА А 14582 (19) (5і)б D 02 G 3/02; D 02 GJ*/36 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховно! Ради України N» 3769 XII від 23 XII 1993 р Публікується в редакції заявника (54) АРМОВАНА ШВЕЙНА НИТКА 1 (21)95041715 (22) 17.04.95 (24)20.01.97 (46) 25.04.97. Бюл. № 2 (47)20.01.97 (72) Єгоров Борис Афанасійович, Агеєв Станіслав Іванович, Бандура Наталія Олександрівна, Березненко Микола Петрович, Булах Олег Олексійович, ВІслснко Володимир Іванович, Забашта Юрій Федосійович, Курлова Ніна Олександрівна, Мальчевський Анатолій Іванович, Сиволоцький Олександр Миколайович, Тузкова Олена Борисівна Изобретение относится к текстильной промышленности, а именно к производству швейных ниток. Известны швейные армированные нитки, состоящие из полиэфирной комплексной армирующей нити и оплетки из тонковолокнистого хлопкового волокна (авт.св. № 1276694, кл. D 02 G 3/46, 1987; Патент ФРГ Nk PS 2436997, кл D 02 G 3/46, 3/36). Получение этих ниток сложно технологически (многократная крутка, трощение, термофиксация и др.), а линейные плотности элементарной нити в комплексной армирующей нити более 0,35 текс ухудшают показатели физико-механических свойств нитей. Известна также армированная швейная нитка, включающая армирующую комплексную нить и оплетку из тонковолокнистого (73) Державна академія легкоТ промисловості України (UA) (57) 1. Армированная швейная нитка, включающая армирующую комплексную нить и оплетку из тонковолокнистого хлопкового волокна, о т л и ч а ю щ а я с я тем, что в качестве армирующей комплексной нити содержит полиамидную нить. 2. Армированная швейная нитка по п 1, о т л и ч а ю щ а я с я тем, что полиамидная нить выбрана с линейной плотностью элементарных нитей 0,15 - 0,25 текс. хлопкового волокна (ТУ РФ 63-10811; ОСТ 17-921-88). Линейные плотности полиэфирной армирующей комплексной нити в диапазоне 0,31-0,57 текс не позволяют изготовить достаточно эластичную швейную нитку. Устойчивость ее к многократным изгибам составляет 6000-12000 тыс.циклов. Кроме того, применение полиэфирных комплексных нитей, по отношению к полиамидной, в качестве армирующих требуют более высоких температур и давлений при крашении швейной нитки. В основу изобретения поставлена задача получения такой армированной швейной нитки, в которой введение новой армирующей комплексной нити позволило бы обеспечить устойчивость швейной нитки к многократным изгибам - 25000-30000 тыг С > ел ю 14582 циклов, благодаря чему улучшились бы физико-механические свойства нитки. Поставленная задача решается тем, что армированная швейная нитка, включающая армирующую комплексную нить и оплетку 5 из тонковолокнистого хлопкового волокна, согласно изобретению, в качестве армирующей нити содержит полиамидную нить. Целесообразно, чтобы полиамидная нить была выбрана с линейной плотностью элементар- 10 ных нитей 0,15-0,25 текс. Отличие предлагаемого изобретения от прототипа заключается в применении в качестве армирующей нити полиамидной комплексной нити с линейной плотностью ее 15 элементарных нитей в диапазоне 0,15- 0,25 текс вместо полиэфирной комплексной армирующей нити с линейной плотностью элементарных нитей 0,31-0,57 текс. Авторам из патентной и научно-техни- 20 ческой литературы неизвестно применение в качестве армирующей нити полиамидной комплексной нити с линейной плотностью ее элементарных нитей 0,15-0,25 текс. Выпускаемая по ГОСТ 10063-83 комп- 25 лексная нить для текстильной промышленности имеет линейную плотность в диапазоне 3,3-15,6 текс при линейной плотности элементарных нитей 0,27-0,65 текс. Армированная швейная нитка может 30 быть реализована следующим образом. П р и м е р 1. Комплексную полиамидную нить линейной плотности 12 текс, состоящую из 80 элементарных нитей линейной плотности 0,15 текс оплетают тонковолок- 35 нистым хлопковым волокном, тростят и получают армированную швейную нитку линейной плотности 46 текс. П р и м е р 2. Комплексную полиамидную нить линейной плотности 15 текс, состоя- 40 щую из 80 элементарных нитей линейной плотности 0,19 текс оплетают тонковолокнистым хлопковым волокном, тростят и получают армированную швейную нитку линейной плотности 58 текс. 45 ПримерЗ. Комплексную полиамидную нить линейной плотности 20 текс, состоящую из 80 элементарных нитей линейной плотности 0,25 текс оплетают тонкозолокнистым хлопковым волокном, тростят и пол- 50 учают армированную швейную нитку линейной плотности 78 текс. П р и м е р 4. Комплексную полиамидную нить линейной плотности 10 текс, состоящую из 80 элементарных нитей линейной 55 плотности 0,21 текс оплетают тонковолок нистым хлопковым волокном, тростят и получают армированную швейную нитку линейной плотности 36 текс. Получение элементарных нитей линейной плотности 0*21 текс технологически сложно реализуется. П р и м е р 5. Комплексную полиамидную нить линейной плотности 25 текс, состоящую из 80 элементарных нитей линейной плотности 0,31 текс оплетают тонковолокнистым хлопковым волокном, тростят и получают армированную швейную нитку линейной плотности 98 текс. Полученные армирующие нити и армированные швейные нитки испытывались на типовом оборудовании для определения разрывной нагрузки, в том числе при испытании петлей после-шитья (РМ-3) и устойчивости к многократным изгибам (F-08). Сравнительные характеристики армирующих комплексных нитей и армированных швейных ниток на основе приведен в таблице (примеры 1-8). Как следует из таблицы, наиболее устойчивы к многократным изгибам армирующие нити с линейной плотностью элементарной нити 0,19 текс (пример 3). Близки к ним нити с линейной плотностью элементарной нити 0,15 и 0,25 текс (примеры 2 и 4). Несколько хуже показатели у нити с линейной плотностью 0,12 текс (пример 1), но ее получение сложно технологически. Дальнейшее повышение линейной плотности элементарных нитей (0,31 текс, пример 5) ведет к ухудшению параметров. Они выше, чем у нити прототипа, но большое количество элементарных нитей (80) приводит к утолщению армированной нитки до 98 текс, что препятствует ее широкому применению. Таким образом, изготовление армирующей нити из полиамида с меньшей в 2-3 раза линейной плотностью ее элементарных нитей приводит к увеличению эластичности армированной швейной нитки на ее основе. Устойчиаость к многократным изгибам увеличивается в2-2,5 раза, а разрывная нагрузка при испытании петлей после шитья - в 1,2-1,4 раза. Диапазон линейных плотностей армирующей комплексной нити (0,15-0,25 текс) наиболее оптимален, так как получение бо лее тонких нитей (менее 0,15 текс) сложно технологически, а нити с линейной плотностью более 25 текс приводят к значительному утолщению швейной нитки. 1 2 3 4 5 6 Предлагаемое изобретение 4 2 3 армирующая нить ел Прототип оо п/п Показатели 9 Линейная плотность комплексной армирующей нити, текс Количество элементарных нитей, 10,0 12,0 -.5,0 20,0 25,0 7,6 11.3 13,8 27,7 шт 80 80 80 80 80 24 32 32 48 0,12 603 0,15 643 0,19 810 0,25 1240 0,31 1375 0,31 608 0,35 630 0,43 640 0,57 26000 18,0 26500 17,0 22200 15,0 6000 20,0 8200 14.0 9100 _ 15,5 11600 16,0 1 Линейная плотность элементарной нити, текс Разрывная нагрузка, мН/текс Устойчивость к многократным изгибам, тыс. циклов Удлинение нити при разрыве, % 25900 21,0 26100 16,0 5 6 7 980 09 (О армированная швейная нитка 1 2 3 Линейная плотность, текс Устойчивость к многокозтным изнибам, тыс, циклов Разрывная нагрузка при испытании петлей после шитья, сН 58 78 98 36 42 46 78 24000 24100 24100 21200 9800 10100 10200 12000 1640 1710 1980 2000 1140 1150 1260 1460 36 46 23100 1480 О) 14582 Упорядник Замовлення 4138 Техред М.Моргемтал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
