Барокомплекс для корекції психосоматичних розладів

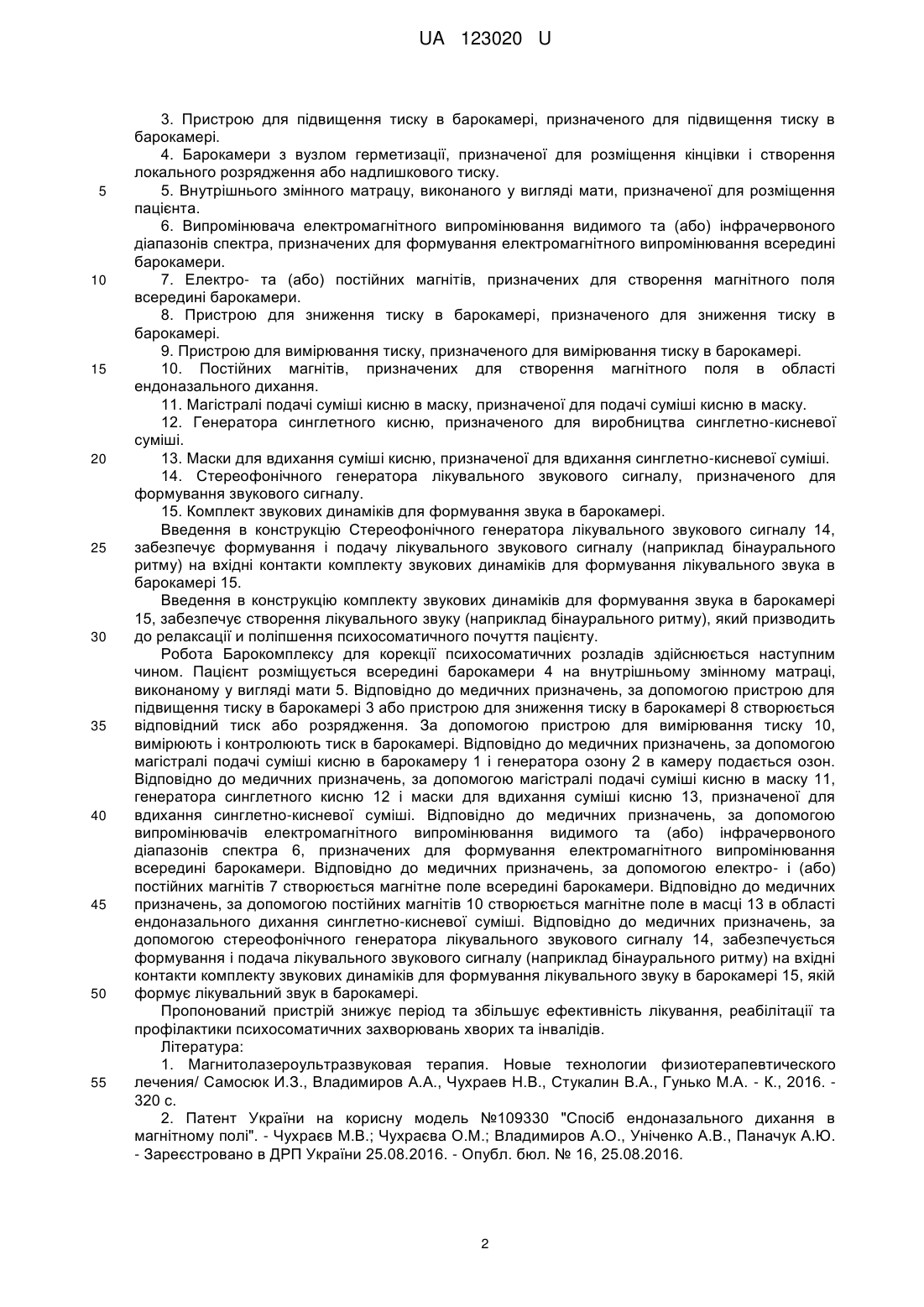

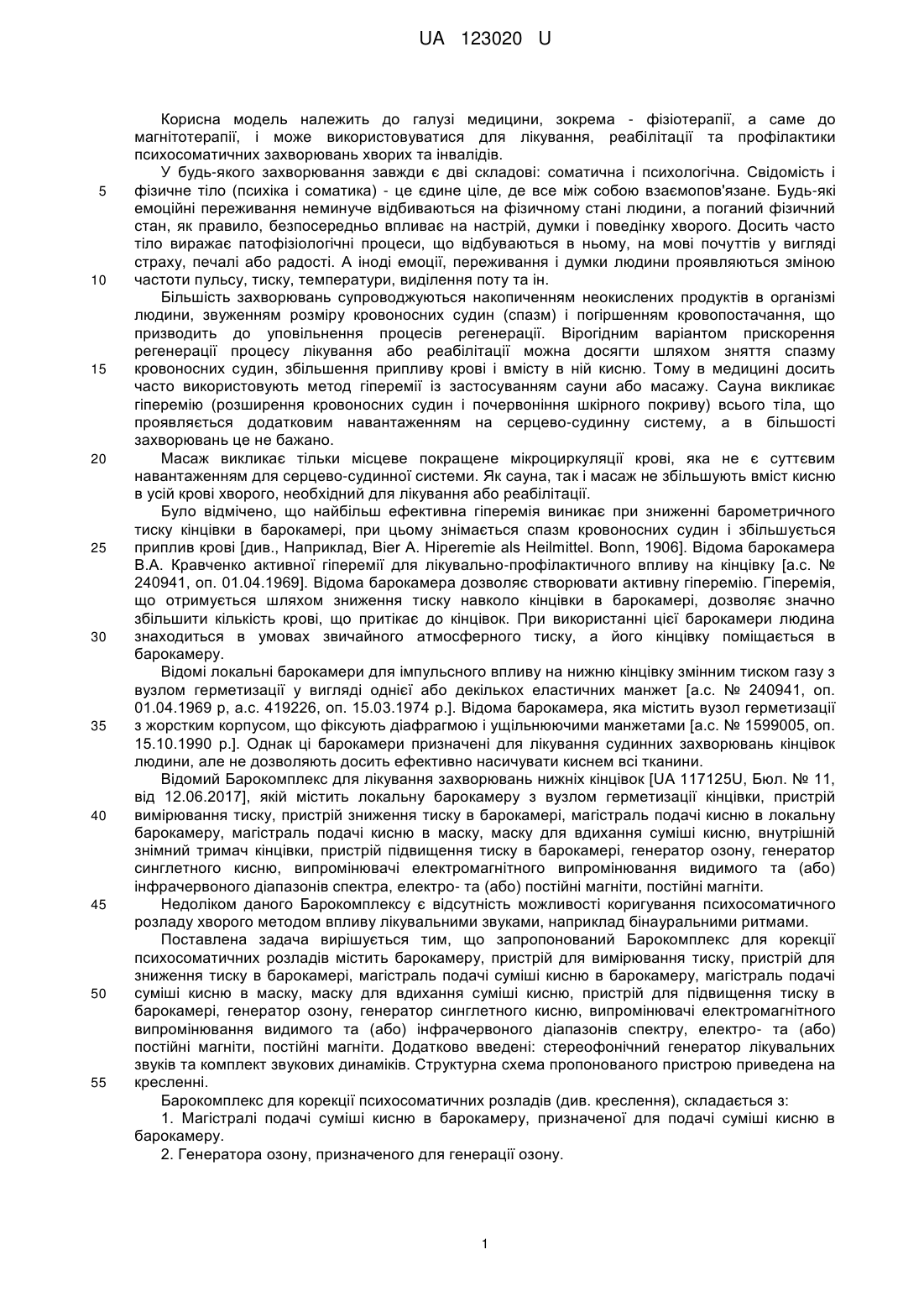

Реферат: Барокомплекс для корекції психосоматичних розладів містить барокамеру, пристрій для вимірювання тиску, пристрій для зниження тиску в барокамері, магістраль подачі суміші кисню в барокамеру, магістраль подачі суміші кисню в маску, маску для вдихання суміші кисню, внутрішній змінний матрац, виконаний у вигляді мати, призначеної для розміщення пацієнта, пристрій для підвищення тиску в барокамері, генератор озону, генератор синглетного кисню, випромінювачі електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектра, електро- та (або) постійні магніти, постійні магніти, при цьому в нього додатково введені стереофонічний генератор лікувального звукового сигналу та комплект звукових динаміків. UA 123020 U (12) UA 123020 U UA 123020 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема - фізіотерапії, а саме до магнітотерапії, і може використовуватися для лікування, реабілітації та профілактики психосоматичних захворювань хворих та інвалідів. У будь-якого захворювання завжди є дві складові: соматична і психологічна. Свідомість і фізичне тіло (психіка і соматика) - це єдине ціле, де все між собою взаємопов'язане. Будь-які емоційні переживання неминуче відбиваються на фізичному стані людини, а поганий фізичний стан, як правило, безпосередньо впливає на настрій, думки і поведінку хворого. Досить часто тіло виражає патофізіологічні процеси, що відбуваються в ньому, на мові почуттів у вигляді страху, печалі або радості. А іноді емоції, переживання і думки людини проявляються зміною частоти пульсу, тиску, температури, виділення поту та ін. Більшість захворювань супроводжуються накопиченням неокислених продуктів в організмі людини, звуженням розміру кровоносних судин (спазм) і погіршенням кровопостачання, що призводить до уповільнення процесів регенерації. Вірогідним варіантом прискорення регенерації процесу лікування або реабілітації можна досягти шляхом зняття спазму кровоносних судин, збільшення припливу крові і вмісту в ній кисню. Тому в медицині досить часто використовують метод гіперемії із застосуванням сауни або масажу. Сауна викликає гіперемію (розширення кровоносних судин і почервоніння шкірного покриву) всього тіла, що проявляється додатковим навантаженням на серцево-судинну систему, а в більшості захворювань це не бажано. Масаж викликає тільки місцеве покращене мікроциркуляції крові, яка не є суттєвим навантаженням для серцево-судинної системи. Як сауна, так і масаж не збільшують вміст кисню в усій крові хворого, необхідний для лікування або реабілітації. Було відмічено, що найбільш ефективна гіперемія виникає при зниженні барометричного тиску кінцівки в барокамері, при цьому знімається спазм кровоносних судин і збільшується приплив крові [див., Наприклад, Bier A. Hiperemie als Heilmittel. Bonn, 1906]. Відома барокамера В.А. Кравченко активної гіперемії для лікувально-профілактичного впливу на кінцівку [а.с. № 240941, oп. 01.04.1969]. Відома барокамера дозволяє створювати активну гіперемію. Гіперемія, що отримується шляхом зниження тиску навколо кінцівки в барокамері, дозволяє значно збільшити кількість крові, що притікає до кінцівок. При використанні цієї барокамери людина знаходиться в умовах звичайного атмосферного тиску, а його кінцівку поміщається в барокамеру. Відомі локальні барокамери для імпульсного впливу на нижню кінцівку змінним тиском газу з вузлом герметизації у вигляді однієї або декількох еластичних манжет [а.с. № 240941, оп. 01.04.1969 р, а.с. 419226, оп. 15.03.1974 p.]. Відома барокамера, яка містить вузол герметизації з жорстким корпусом, що фіксують діафрагмою і ущільнюючими манжетами [а.с. № 1599005, оп. 15.10.1990 р.]. Однак ці барокамери призначені для лікування судинних захворювань кінцівок людини, але не дозволяють досить ефективно насичувати киснем всі тканини. Відомий Барокомплекс для лікування захворювань нижніх кінцівок [UA 117125U, Бюл. № 11, від 12.06.2017], якій містить локальну барокамеру з вузлом герметизації кінцівки, пристрій вимірювання тиску, пристрій зниження тиску в барокамері, магістраль подачі кисню в локальну барокамеру, магістраль подачі кисню в маску, маску для вдихання суміші кисню, внутрішній знімний тримач кінцівки, пристрій підвищення тиску в барокамері, генератор озону, генератор синглетного кисню, випромінювачі електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектра, електро- та (або) постійні магніти, постійні магніти. Недоліком даного Барокомплексу є відсутність можливості коригування психосоматичного розладу хворого методом впливу лікувальними звуками, наприклад бінауральними ритмами. Поставлена задача вирішується тим, що запропонований Барокомплекс для корекції психосоматичних розладів містить барокамеру, пристрій для вимірювання тиску, пристрій для зниження тиску в барокамері, магістраль подачі суміші кисню в барокамеру, магістраль подачі суміші кисню в маску, маску для вдихання суміші кисню, пристрій для підвищення тиску в барокамері, генератор озону, генератор синглетного кисню, випромінювачі електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектру, електро- та (або) постійні магніти, постійні магніти. Додатково введені: стереофонічний генератор лікувальних звуків та комплект звукових динаміків. Структурна схема пропонованого пристрою приведена на кресленні. Барокомплекс для корекції психосоматичних розладів (див. креслення), складається з: 1. Магістралі подачі суміші кисню в барокамеру, призначеної для подачі суміші кисню в барокамеру. 2. Генератора озону, призначеного для генерації озону. 1 UA 123020 U 5 10 15 20 25 30 35 40 45 50 55 3. Пристрою для підвищення тиску в барокамері, призначеного для підвищення тиску в барокамері. 4. Барокамери з вузлом герметизації, призначеної для розміщення кінцівки і створення локального розрядження або надлишкового тиску. 5. Внутрішнього змінного матрацу, виконаного у вигляді мати, призначеної для розміщення пацієнта. 6. Випромінювача електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектра, призначених для формування електромагнітного випромінювання всередині барокамери. 7. Електро- та (або) постійних магнітів, призначених для створення магнітного поля всередині барокамери. 8. Пристрою для зниження тиску в барокамері, призначеного для зниження тиску в барокамері. 9. Пристрою для вимірювання тиску, призначеного для вимірювання тиску в барокамері. 10. Постійних магнітів, призначених для створення магнітного поля в області ендоназального дихання. 11. Магістралі подачі суміші кисню в маску, призначеної для подачі суміші кисню в маску. 12. Генератора синглетного кисню, призначеного для виробництва синглетно-кисневої суміші. 13. Маски для вдихання суміші кисню, призначеної для вдихання синглетно-кисневої суміші. 14. Стереофонічного генератора лікувального звукового сигналу, призначеного для формування звукового сигналу. 15. Комплект звукових динаміків для формування звука в барокамері. Введення в конструкцію Стереофонічного генератора лікувального звукового сигналу 14, забезпечує формування і подачу лікувального звукового сигналу (наприклад бінаурального ритму) на вхідні контакти комплекту звукових динаміків для формування лікувального звука в барокамері 15. Введення в конструкцію комплекту звукових динаміків для формування звука в барокамері 15, забезпечує створення лікувального звуку (наприклад бінаурального ритму), який призводить до релаксації и поліпшення психосоматичного почуття пацієнту. Робота Барокомплексу для корекції психосоматичних розладів здійснюється наступним чином. Пацієнт розміщується всередині барокамери 4 на внутрішньому змінному матраці, виконаному у вигляді мати 5. Відповідно до медичних призначень, за допомогою пристрою для підвищення тиску в барокамері 3 або пристрою для зниження тиску в барокамері 8 створюється відповідний тиск або розрядження. За допомогою пристрою для вимірювання тиску 10, вимірюють і контролюють тиск в барокамері. Відповідно до медичних призначень, за допомогою магістралі подачі суміші кисню в барокамеру 1 і генератора озону 2 в камеру подається озон. Відповідно до медичних призначень, за допомогою магістралі подачі суміші кисню в маску 11, генератора синглетного кисню 12 і маски для вдихання суміші кисню 13, призначеної для вдихання синглетно-кисневої суміші. Відповідно до медичних призначень, за допомогою випромінювачів електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектра 6, призначених для формування електромагнітного випромінювання всередині барокамери. Відповідно до медичних призначень, за допомогою електро- і (або) постійних магнітів 7 створюється магнітне поле всередині барокамери. Відповідно до медичних призначень, за допомогою постійних магнітів 10 створюється магнітне поле в масці 13 в області ендоназального дихання синглетно-кисневої суміші. Відповідно до медичних призначень, за допомогою стереофонічного генератора лікувального звукового сигналу 14, забезпечується формування і подача лікувального звукового сигналу (наприклад бінаурального ритму) на вхідні контакти комплекту звукових динаміків для формування лікувального звуку в барокамері 15, якій формує лікувальний звук в барокамері. Пропонований пристрій знижує період та збільшує ефективність лікування, реабілітації та профілактики психосоматичних захворювань хворих та інвалідів. Література: 1. Магнитолазероультразвуковая терапия. Новые технологии физиотерапевтического лечения/ Самосюк И.З., Владимиров А.А., Чухраев Н.В., Стукалин В.А., Гунько М.А. - К., 2016. 320 с. 2. Патент України на корисну модель №109330 "Спосіб ендоназального дихання в магнітному полі". - Чухраєв М.В.; Чухраєва О.М.; Владимиров А.О., Уніченко А.В., Паначук А.Ю. - Зареєстровано в ДРП України 25.08.2016. - Опубл. бюл. № 16, 25.08.2016. 2 UA 123020 U 3. Патент України на корисну модель №117125 "Барокомплекс для лікування захворювань нижніх кінцівок". - Чухраєв М.В.; Малюта В.І., Чухраєв Є.М., Федул В. - Зареєстровано в ДРП України 12.06.2017. - Опубл. бюл. № 11, 12.06.2017. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Барокомплекс для корекції психосоматичних розладів, що містить барокамеру, пристрій для вимірювання тиску, пристрій для зниження тиску в барокамері, магістраль подачі суміші кисню в барокамеру, магістраль подачі суміші кисню в маску, маску для вдихання суміші кисню, внутрішній змінний матрац, виконаний у вигляді мати, призначеної для розміщення пацієнта, пристрій для підвищення тиску в барокамері, генератор озону, генератор синглетного кисню, випромінювачі електромагнітного випромінювання видимого та (або) інфрачервоного діапазонів спектра, електро- та (або) постійні магніти, постійні магніти, який відрізняється тим, що додатково введені стереофонічний генератор лікувального звукового сигналу та комплект звукових динаміків. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
