Спосіб стимулювання роботи свердловини методом імплозії

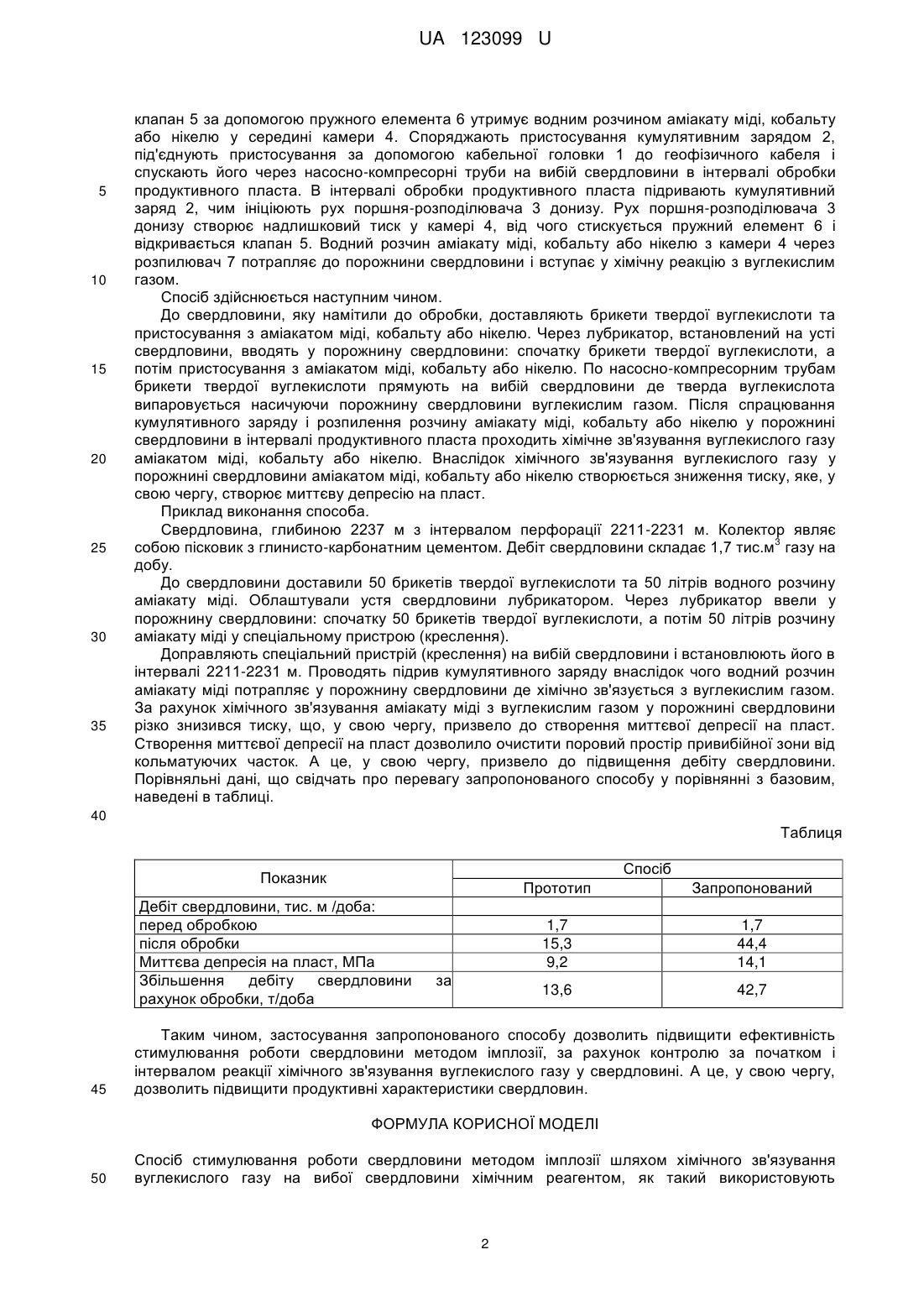

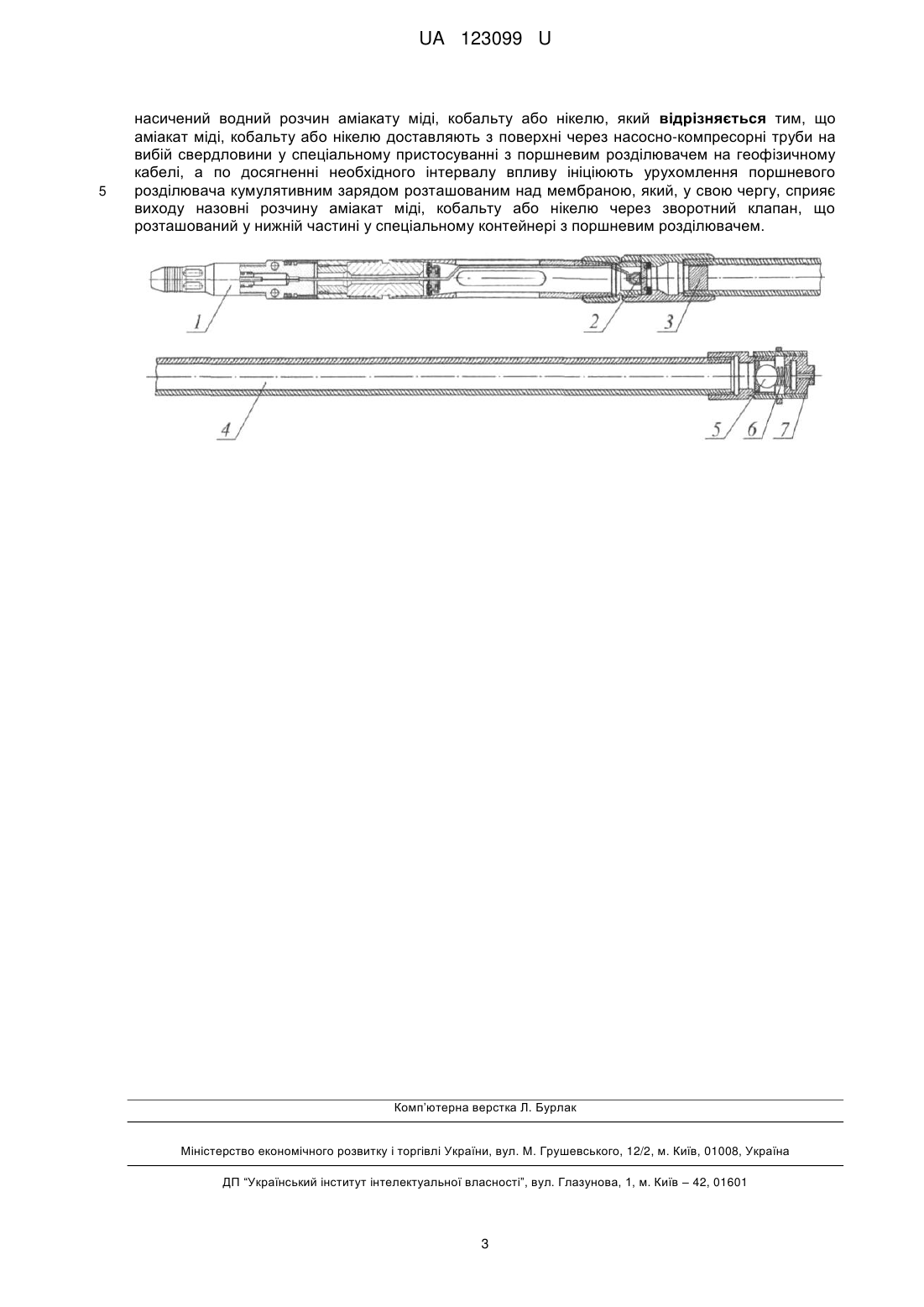

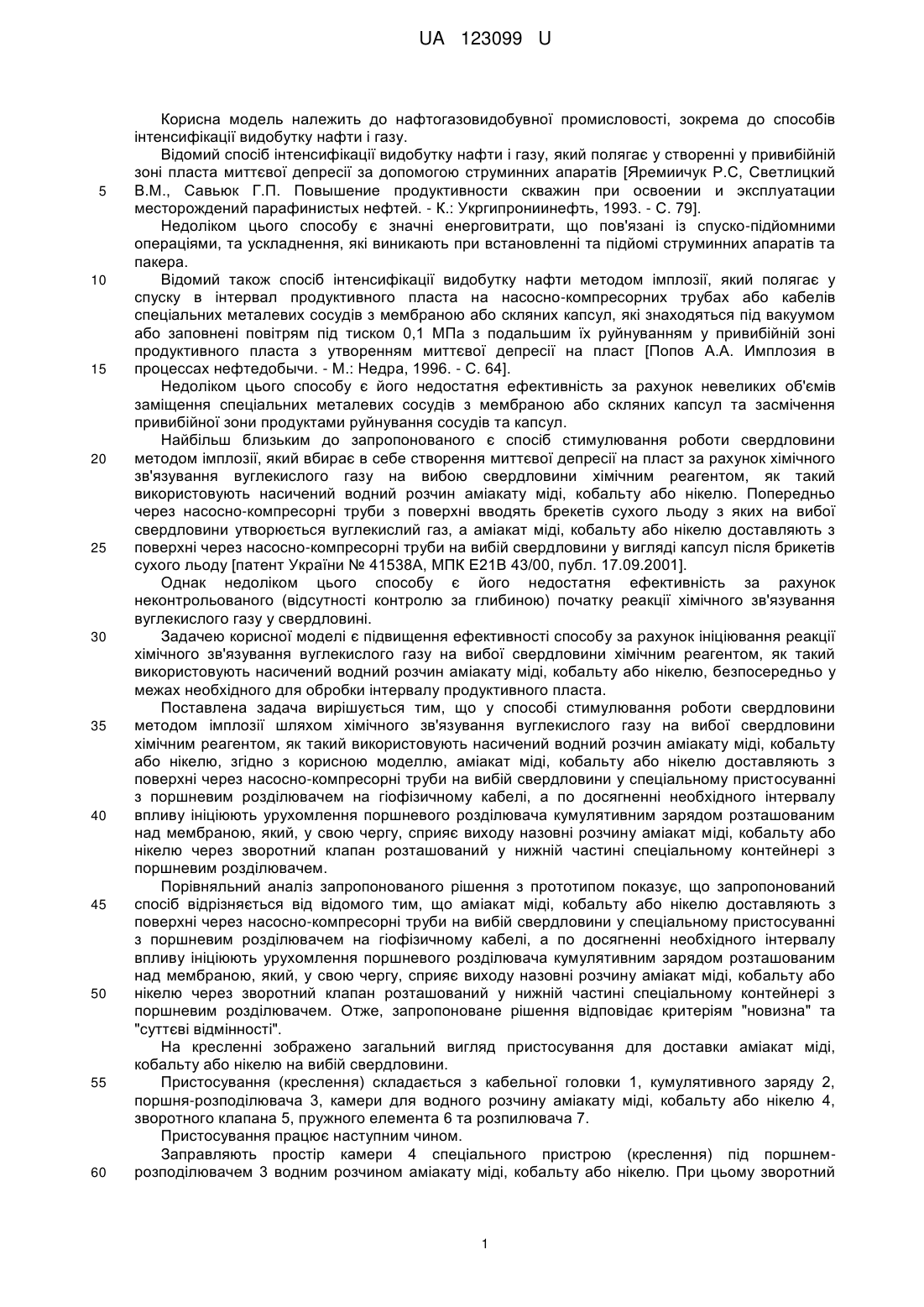

Реферат: Спосіб стимулювання роботи свердловини методом імплозії шляхом хімічного зв'язування вуглекислого газу на вибої свердловини хімічним реагентом, як такий використовують насичений водний розчин аміакату міді, кобальту або нікелю. Аміакат міді, кобальту або нікелю доставляють з поверхні через насосно-компресорні труби на вибій свердловини у спеціальному пристосуванні з поршневим розділювачем на геофізичному кабелі. По досягненні необхідного інтервалу впливу ініціюють урухомлення поршневого розділювача кумулятивним зарядом розташованим над мембраною, який, у свою чергу, сприяє виходу назовні розчину аміакат міді, кобальту або нікелю через зворотний клапан, розташований у нижній частині у спеціальному контейнері з поршневим розділювачем. UA 123099 U (12) UA 123099 U UA 123099 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до способів інтенсифікації видобутку нафти і газу. Відомий спосіб інтенсифікації видобутку нафти і газу, який полягає у створенні у привибійній зоні пласта миттєвої депресії за допомогою струминних апаратів [Яремиичук Р.С, Светлицкий В.М., Савьюк Г.П. Повышение продуктивности скважин при освоении и эксплуатации месторождений парафинистых нефтей. - К.: Укргипрониинефть, 1993. - С. 79]. Недоліком цього способу є значні енерговитрати, що пов'язані із спуско-підйомними операціями, та ускладнення, які виникають при встановленні та підйомі струминних апаратів та пакера. Відомий також спосіб інтенсифікації видобутку нафти методом імплозії, який полягає у спуску в інтервал продуктивного пласта на насосно-компресорних трубах або кабелів спеціальних металевих сосудів з мембраною або скляних капсул, які знаходяться під вакуумом або заповнені повітрям під тиском 0,1 МПа з подальшим їх руйнуванням у привибійній зоні продуктивного пласта з утворенням миттєвої депресії на пласт [Попов А.А. Имплозия в процессах нефтедобычи. - М.: Недра, 1996. - С. 64]. Недоліком цього способу є його недостатня ефективність за рахунок невеликих об'ємів заміщення спеціальних металевих сосудів з мембраною або скляних капсул та засмічення привибійної зони продуктами руйнування сосудів та капсул. Найбільш близьким до запропонованого є спосіб стимулювання роботи свердловини методом імплозії, який вбирає в себе створення миттєвої депресії на пласт за рахунок хімічного зв'язування вуглекислого газу на вибою свердловини хімічним реагентом, як такий використовують насичений водний розчин аміакату міді, кобальту або нікелю. Попередньо через насосно-компресорні труби з поверхні вводять брекетів сухого льоду з яких на вибої свердловини утворюється вуглекислий газ, а аміакат міді, кобальту або нікелю доставляють з поверхні через насосно-компресорні труби на вибій свердловини у вигляді капсул після брикетів сухого льоду [патент України № 41538А, МПК Е21В 43/00, публ. 17.09.2001]. Однак недоліком цього способу є його недостатня ефективність за рахунок неконтрольованого (відсутності контролю за глибиною) початку реакції хімічного зв'язування вуглекислого газу у свердловині. Задачею корисної моделі є підвищення ефективності способу за рахунок ініціювання реакції хімічного зв'язування вуглекислого газу на вибої свердловини хімічним реагентом, як такий використовують насичений водний розчин аміакату міді, кобальту або нікелю, безпосередньо у межах необхідного для обробки інтервалу продуктивного пласта. Поставлена задача вирішується тим, що у способі стимулювання роботи свердловини методом імплозії шляхом хімічного зв'язування вуглекислого газу на вибої свердловини хімічним реагентом, як такий використовують насичений водний розчин аміакату міді, кобальту або нікелю, згідно з корисною моделлю, аміакат міді, кобальту або нікелю доставляють з поверхні через насосно-компресорні труби на вибій свердловини у спеціальному пристосуванні з поршневим розділювачем на гіофізичному кабелі, а по досягненні необхідного інтервалу впливу ініціюють урухомлення поршневого розділювача кумулятивним зарядом розташованим над мембраною, який, у свою чергу, сприяє виходу назовні розчину аміакат міді, кобальту або нікелю через зворотний клапан розташований у нижній частині спеціальному контейнері з поршневим розділювачем. Порівняльний аналіз запропонованого рішення з прототипом показує, що запропонований спосіб відрізняється від відомого тим, що аміакат міді, кобальту або нікелю доставляють з поверхні через насосно-компресорні труби на вибій свердловини у спеціальному пристосуванні з поршневим розділювачем на гіофізичному кабелі, а по досягненні необхідного інтервалу впливу ініціюють урухомлення поршневого розділювача кумулятивним зарядом розташованим над мембраною, який, у свою чергу, сприяє виходу назовні розчину аміакат міді, кобальту або нікелю через зворотний клапан розташований у нижній частині спеціальному контейнері з поршневим розділювачем. Отже, запропоноване рішення відповідає критеріям "новизна" та "суттєві відмінності". На кресленні зображено загальний вигляд пристосування для доставки аміакат міді, кобальту або нікелю на вибій свердловини. Пристосування (креслення) складається з кабельної головки 1, кумулятивного заряду 2, поршня-розподілювача 3, камери для водного розчину аміакату міді, кобальту або нікелю 4, зворотного клапана 5, пружного елемента 6 та розпилювача 7. Пристосування працює наступним чином. Заправляють простір камери 4 спеціального пристрою (креслення) під поршнемрозподілювачем 3 водним розчином аміакату міді, кобальту або нікелю. При цьому зворотний 1 UA 123099 U 5 10 15 20 25 30 35 клапан 5 за допомогою пружного елемента 6 утримує водним розчином аміакату міді, кобальту або нікелю у середині камери 4. Споряджають пристосування кумулятивним зарядом 2, під'єднують пристосування за допомогою кабельної головки 1 до геофізичного кабеля і спускають його через насосно-компресорні труби на вибій свердловини в інтервалі обробки продуктивного пласта. В інтервалі обробки продуктивного пласта підривають кумулятивний заряд 2, чим ініціюють рух поршня-розподілювача 3 донизу. Рух поршня-розподілювача 3 донизу створює надлишковий тиск у камері 4, від чого стискується пружний елемент 6 і відкривається клапан 5. Водний розчин аміакату міді, кобальту або нікелю з камери 4 через розпилювач 7 потрапляє до порожнини свердловини і вступає у хімічну реакцію з вуглекислим газом. Спосіб здійснюється наступним чином. До свердловини, яку намітили до обробки, доставляють брикети твердої вуглекислоти та пристосування з аміакатом міді, кобальту або нікелю. Через лубрикатор, встановлений на усті свердловини, вводять у порожнину свердловини: спочатку брикети твердої вуглекислоти, а потім пристосування з аміакатом міді, кобальту або нікелю. По насосно-компресорним трубам брикети твердої вуглекислоти прямують на вибій свердловини де тверда вуглекислота випаровується насичуючи порожнину свердловини вуглекислим газом. Після спрацювання кумулятивного заряду і розпилення розчину аміакату міді, кобальту або нікелю у порожнині свердловини в інтервалі продуктивного пласта проходить хімічне зв'язування вуглекислого газу аміакатом міді, кобальту або нікелю. Внаслідок хімічного зв'язування вуглекислого газу у порожнині свердловини аміакатом міді, кобальту або нікелю створюється зниження тиску, яке, у свою чергу, створює миттєву депресію на пласт. Приклад виконання способа. Свердловина, глибиною 2237 м з інтервалом перфорації 2211-2231 м. Колектор являє 3 собою пісковик з глинисто-карбонатним цементом. Дебіт свердловини складає 1,7 тис.м газу на добу. До свердловини доставили 50 брикетів твердої вуглекислоти та 50 літрів водного розчину аміакату міді. Облаштували устя свердловини лубрикатором. Через лубрикатор ввели у порожнину свердловини: спочатку 50 брикетів твердої вуглекислоти, а потім 50 літрів розчину аміакату міді у спеціальному пристрою (креслення). Доправляють спеціальний пристрій (креслення) на вибій свердловини і встановлюють його в інтервалі 2211-2231 м. Проводять підрив кумулятивного заряду внаслідок чого водний розчин аміакату міді потрапляє у порожнину свердловини де хімічно зв'язується з вуглекислим газом. За рахунок хімічного зв'язування аміакату міді з вуглекислим газом у порожнині свердловини різко знизився тиску, що, у свою чергу, призвело до створення миттєвої депресії на пласт. Створення миттєвої депресії на пласт дозволило очистити поровий простір привибійної зони від кольматуючих часток. А це, у свою чергу, призвело до підвищення дебіту свердловини. Порівняльні дані, що свідчать про перевагу запропонованого способу у порівнянні з базовим, наведені в таблиці. 40 Таблиця Спосіб Показник Прототип Дебіт свердловини, тис. м /доба: перед обробкою після обробки Миттєва депресія на пласт, МПа Збільшення дебіту свердловини рахунок обробки, т/доба 45 1,7 15,3 9,2 1,7 44,4 14,1 13,6 за Запропонований 42,7 Таким чином, застосування запропонованого способу дозволить підвищити ефективність стимулювання роботи свердловини методом імплозії, за рахунок контролю за початком і інтервалом реакції хімічного зв'язування вуглекислого газу у свердловині. А це, у свою чергу, дозволить підвищити продуктивні характеристики свердловин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб стимулювання роботи свердловини методом імплозії шляхом хімічного зв'язування вуглекислого газу на вибої свердловини хімічним реагентом, як такий використовують 2 UA 123099 U 5 насичений водний розчин аміакату міді, кобальту або нікелю, який відрізняється тим, що аміакат міді, кобальту або нікелю доставляють з поверхні через насосно-компресорні труби на вибій свердловини у спеціальному пристосуванні з поршневим розділювачем на геофізичному кабелі, а по досягненні необхідного інтервалу впливу ініціюють урухомлення поршневого розділювача кумулятивним зарядом розташованим над мембраною, який, у свою чергу, сприяє виходу назовні розчину аміакат міді, кобальту або нікелю через зворотний клапан, що розташований у нижній частині у спеціальному контейнері з поршневим розділювачем. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
