Револьвер бсб-1

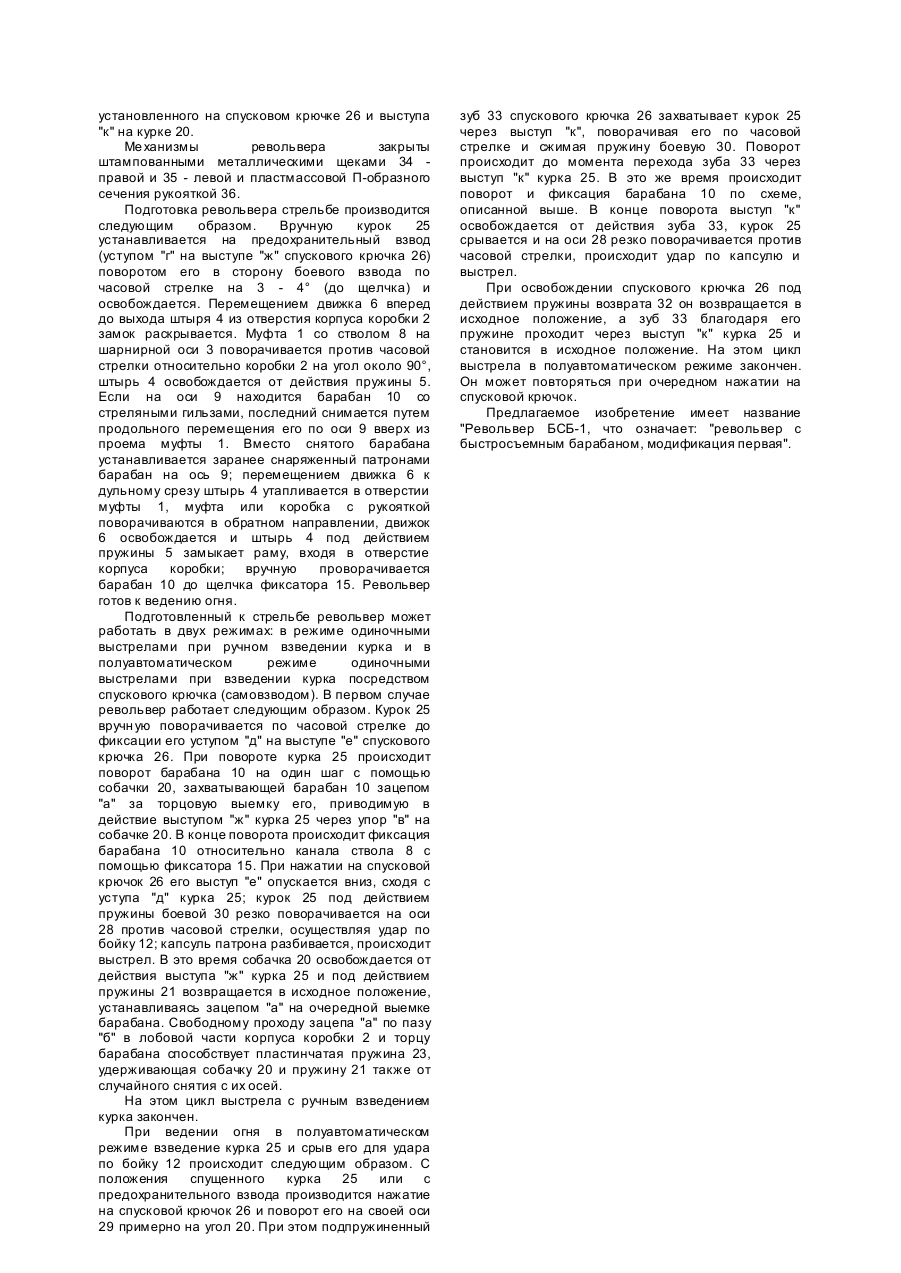

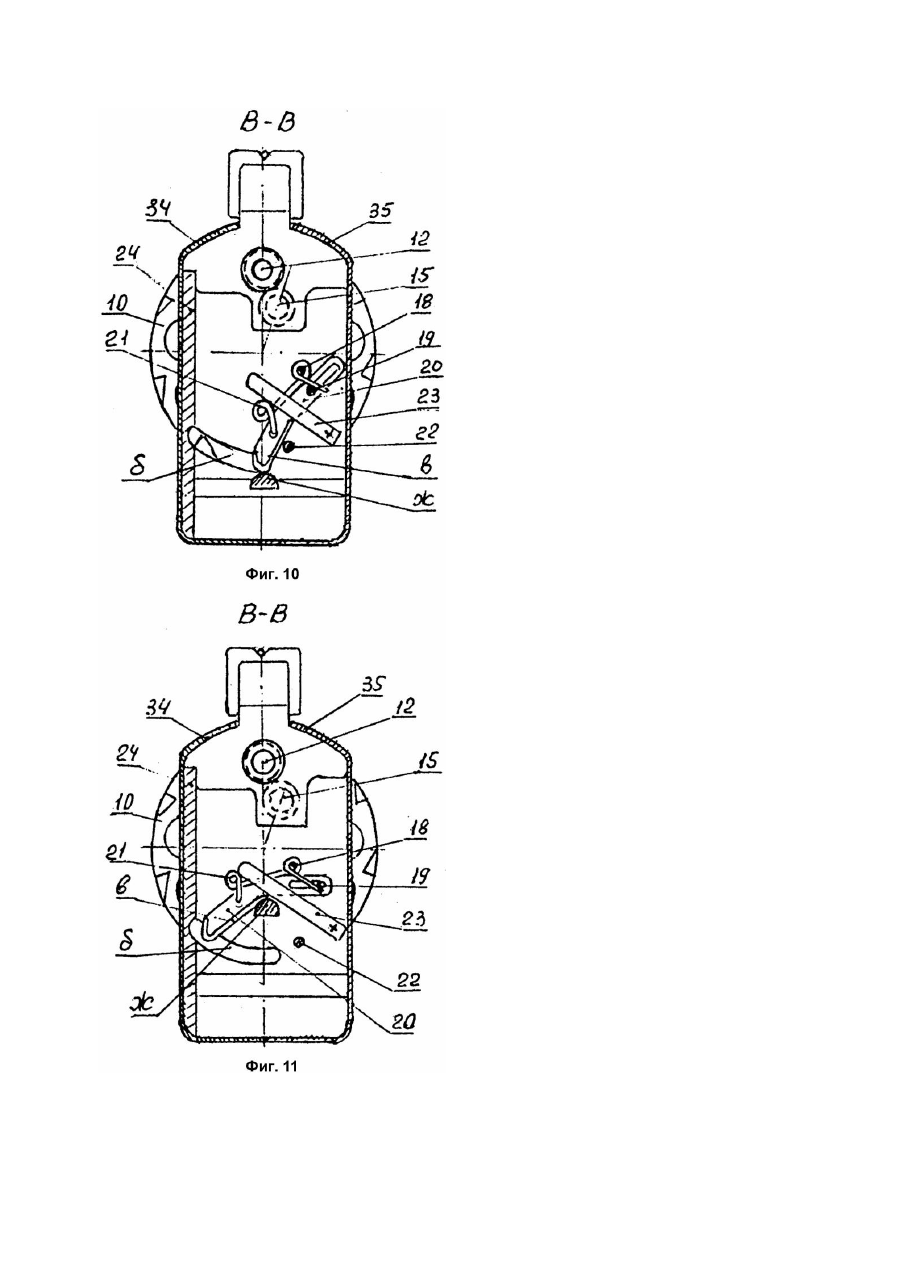

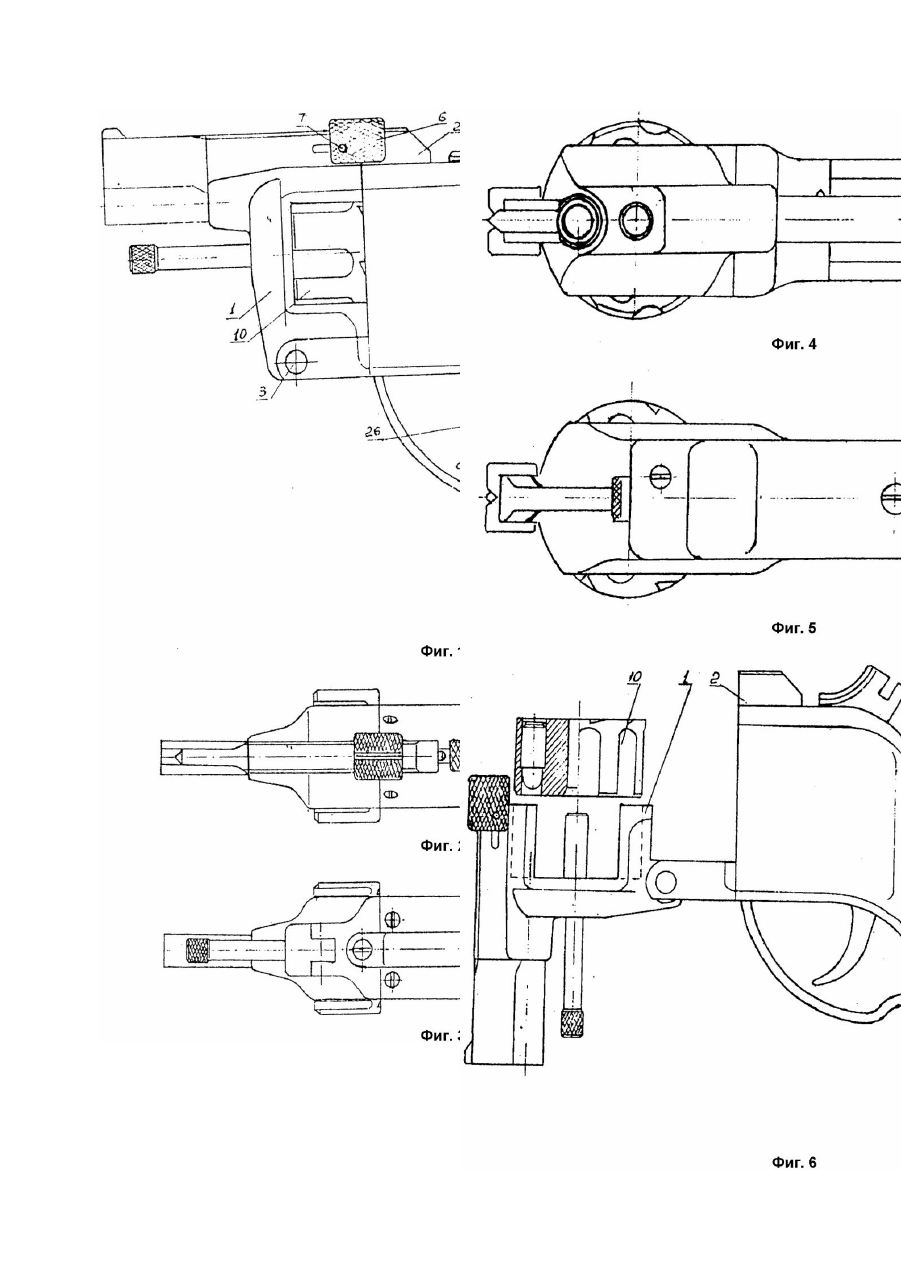

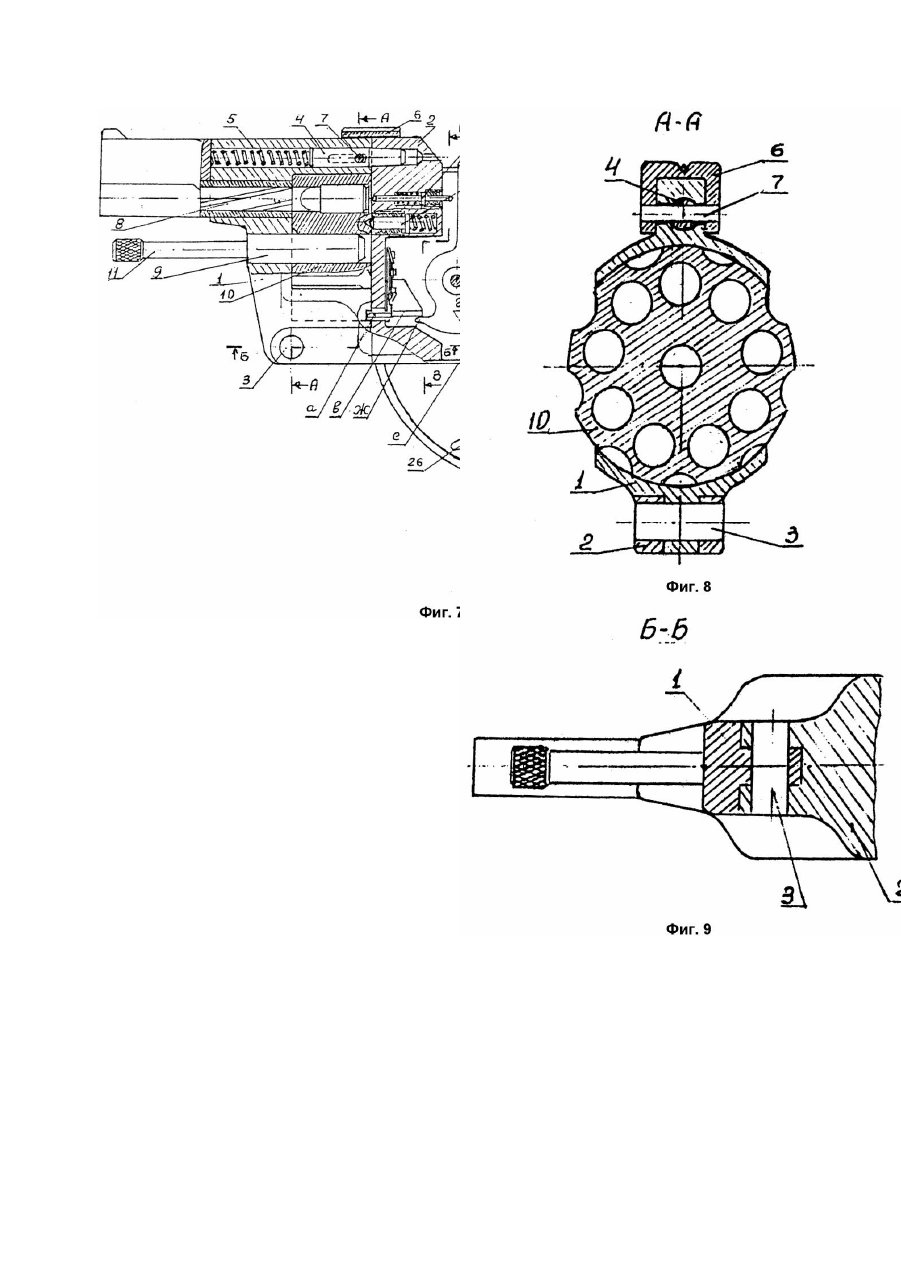

Предлагаемое изобретение относится к ручному огнестрельному оружию, а именно к конструкциям револьверов. Наиболее близкой по технической сущности и достигаемому результату является конструкция револьвера Нагана, содержащая ствол, цельную рамку и барабан, установленный поворотно на оси внутри рамки [1]. Эта конструкция позволяет, по сравнению с другими аналогами, ускорить процесс перезарядки барабана за счет наличия откидываемой вниз подпружиненной дверцы, расположенной с правой стороны рамки. Тем не менее на перезарядку барабана затрачивается значительное время, поскольку стреляные гильзы извлекаются по одной с поворотом барабана нажатием на головку экстрактора в шомпольной трубке, откидываемой вправо. Такой процесс переснаряжения оружия длителен и в экстремальных ситуациях не приемлем. В связи с этим в основу настоящего изобретения поставлена задача создать такую конструкцию револьвера, в которой новое выполнение рамки, взаимосвязи деталей револьвера - барабана, его оси, ствола - позволило бы обеспечить быструю замену барабана со стреляными гильзами на новый заряженный барабан и за счет этого ускорить приведение оружия в боеготовность. Для решения поставленной задачи предлагается конструкция револьвера, содержащая общие с прототипом признаки - ствол, рамку и барабан для патронов, установленный поворотно на оси внутри рамки, отличающаяся тем, что рамка выполнена разъемной, состоящая из муфты с закрепленным в ней стволом и осью барабана, имеющего возможность продольного перемещения, и корпуса, шарнирно соединенных между собой и связанных стопорным замком в виде подпружиненного штыря, расположенного в отверстиях муфты и корпуса и соединенного с движком на рамке револьвера. Быстрая замена барабана достигается при переломе рамки на две части - муфту и корпус и снятии с оси барабана со стреляными гильзами и установки на нее нового барабана с патронами, Для ведения стрельбы муфта с новым барабаном возвращается в первоначальное положение, а части рамки фиксируются стопорным замком. Наиболее приемлемым вариантом конструкции замка является сопряжение штыря с отверстием в корпусе посредством конического соединения, что позволяет увеличить срок службы его и оружия в целом за счет компенсации износа деталей конической поверхностью. В дополнении к указанным преимуществам предлагаемое изобретение обеспечивает: а) повышение технологичности и ремонтопригодности конструкции вследствие облегчения доступа к внутренним поверхностям рамки и механизмам револьвера при выполнении операций механообработки, сборки и ремонта; б) упрощение смены ствола при необходимости изменения калибра оружия вследствие размещения его на откидываемой части рамки револьвера. На фиг.1 представлен общий вид предлагаемого револьвера (вид сбоку); на фиг.2 вид сверху; на фиг.3 - вид снизу; на фиг.4 - вид спереди; на фиг.5 - вид сзади; на фиг.6 - револьвер с откинутой частью рамки -муфтой при замене барабана; на фиг.7 - продольный разрез по конструкции револьвера; на фиг.8 - поперечный разрез А - А (фиг.7) по деталям рамки и барабану; на фиг.9 - поперечный разрез Б - Б (фиг.7) по шарнирному соединению муфты и корпуса; на фиг.10 - поперечный разрез В - В (фиг.7) по коробке с видом на механизм поворота барабана при опущенном курке; на фиг.11 - тот же разрез, курок взведен. Револьвер содержит разъемную рамку, состоящую из муфты 1 и корпуса коробки 2, шарнирно соединенных между собой осью 3, расположенной внизу относительно барабана. Замыкание и фиксация двух половин рамки (муфты и корпуса коробки) осуществляется стопорным замком в виде подпружиненного штыря 4, имеющего пружину 5, расположенного в отверстиях м уфты и корпуса. Сопряжение штыря 4 с отверстием в муфте выполнено цилиндрическим, а с отверстием в корпусе - коническим. Штырь 4 жестко соединен с движком 6 на муфте револьвера посредством шти фта 7. В отверстиях муфты 1, выполненных по координатам, согласованным со сверлениями барабана, запрессованы ствол 8 и внутри полая ось 9 для барабана 10, в которую ввинчен шомпол 11. Барабан 10 имеет центральное отверстие под ось его поворота, на которой он установлен поворотно и с возможностью продольного перемещения, сверления под патроны (каморы), такое же количество торцовых врезов (выемок) под загиб собачки механизма его поворота, выполненных по соответствующим координатам. Барабаны комплекта для каждого револьвера взаимозаменяемы. Количество их в комплекте выполняется по заказу. В лобовой части корпуса коробки 2 в сверлениях, выполненных по строгим координатам, согласованным со сверлениями барабана, смонтированы инертный боек, состоящий из бойка 12, пружины 13 и муфты 14, и пружинный фиксатор, состоящий из фиксатора 15, пружины 16 и муфты 17. На стенке лобовой части корпуса коробки 2 со стороны курка на осях 18 и 19 установлена собачка 20 и пружина 21, прижимающая собачку к упору 22. Собачка 20 имеет зацеп "а", входящий в торцовую выемку барабана 10 для его поворота, перемещающуюся в радиусном пазу "б" на лобовой стенке корпуса коробки 2, выполненном по следу перемещения выемок вращающегося барабана, и опорную полку "в", контактирующую с курком. В свободном состоянии собачка 20 удерживается на стенке пружиной 23, прижимающей ее к стенке. На корпусе коробки 2 жестко закреплен кронштейн 24, несущий на себе опоры курка 25, спускового крючка 26, предохранителя 27 и других элементов. Его продолжение является также основанием рукоятки. Курок 25 и спусковой крючок 26 свободно качаются на своих осях 28 и 29, запрессованных в опорах кронштейна 24, и находятся под действием соответственно пружины боевой 30 с ее штырем 31 и пружины возврата 32, имеющих опоры и зацеп на кронштейне 24 (на чертеже не показано). Курок 25 уступами "г" и "д" на выступе "е" спускового крючка 26 может быть установлен на предохранительный или боевой взводы при режиме стрельбы с ручным взведением курка. Курок 25 в нижней части относительно оси поворота имеет выступ "ж", взаимодействующий с собачкой 20 механизма поворота. Револьвер содержит также механизм полуавтоматического режима огня (самовзводом). Этот механизм состоит из подпружиненного зуба 33, установленного на спусковом крючке 26 и выступа "к" на курке 20. Ме ханизмы револьвера закрыты штампованными металлическими щеками 34 правой и 35 - левой и пластмассовой П-образного сечения рукояткой 36. Подготовка револьвера стрельбе производится следующим образом. Вручную курок 25 устанавливается на предохранительный взвод (уступом "г" на выступе "ж" спускового крючка 26) поворотом его в сторону боевого взвода по часовой стрелке на 3 - 4° (до щелчка) и освобождается. Перемещением движка 6 вперед до выхода штыря 4 из отверстия корпуса коробки 2 замок раскрывается. Муфта 1 со стволом 8 на шарнирной оси 3 поворачивается против часовой стрелки относительно коробки 2 на угол около 90°, штырь 4 освобождается от действия пружины 5. Если на оси 9 находится барабан 10 со стреляными гильзами, последний снимается путем продольного перемещения его по оси 9 вверх из проема муфты 1. Вместо снятого барабана устанавливается заранее снаряженный патронами барабан на ось 9; перемещением движка 6 к дульному срезу штырь 4 утапливается в отверстии муфты 1, муфта или коробка с рукояткой поворачиваются в обратном направлении, движок 6 освобождается и штырь 4 под действием пружины 5 замыкает раму, входя в отверстие корпуса коробки; вручную проворачивается барабан 10 до щелчка фиксатора 15. Револьвер готов к ведению огня. Подготовленный к стрельбе револьвер может работать в двух режимах: в режиме одиночными выстрелами при ручном взведении курка и в полуавтоматическом режиме одиночными выстрелами при взведении курка посредством спускового крючка (самовзводом). В первом случае револьвер работает следующим образом. Курок 25 вручн ую поворачивается по часовой стрелке до фиксации его уступом "д" на выступе "е" спускового крючка 26. При повороте курка 25 происходит поворот барабана 10 на один шаг с помощью собачки 20, захватывающей барабан 10 зацепом "а" за торцовую выемку его, приводимую в действие выступом "ж" курка 25 через упор "в" на собачке 20. В конце поворота происходит фиксация барабана 10 относительно канала ствола 8 с помощью фиксатора 15. При нажатии на спусковой крючок 26 его выступ "е" опускается вниз, сходя с уступа "д" курка 25; курок 25 под действием пружины боевой 30 резко поворачивается на оси 28 против часовой стрелки, осуществляя удар по бойку 12; капсуль патрона разбивается, происходит выстрел. В это время собачка 20 освобождается от действия выступа "ж" курка 25 и под действием пружины 21 возвращается в исходное положение, устанавливаясь зацепом "а" на очередной выемке барабана. Свободному проходу зацепа "а" по пазу "б" в лобовой части корпуса коробки 2 и торцу барабана способствует пластинчатая пружина 23, удерживающая собачку 20 и пружину 21 также от случайного снятия с их осей. На этом цикл выстрела с ручным взведением курка закончен. При ведении огня в полуавтоматическом режиме взведение курка 25 и срыв его для удара по бойку 12 происходит следующим образом. С положения спущенного курка 25 или с предохранительного взвода производится нажатие на спусковой крючок 26 и поворот его на своей оси 29 примерно на угол 20. При этом подпружиненный зуб 33 спускового крючка 26 захватывает курок 25 через выступ "к", поворачивая его по часовой стрелке и сжимая пружину боевую 30. Поворот происходит до момента перехода зуба 33 через выступ "к" курка 25. В это же время происходит поворот и фиксация барабана 10 по схеме, описанной выше. В конце поворота выступ "к" освобождается от действия зуба 33, курок 25 срывается и на оси 28 резко поворачивается против часовой стрелки, происходит удар по капсулю и выстрел. При освобождении спускового крючка 26 под действием пружины возврата 32 он возвращается в исходное положение, а зуб 33 благодаря его пружине проходит через выступ "к" курка 25 и становится в исходное положение. На этом цикл выстрела в полуавтоматическом режиме закончен. Он может повторяться при очередном нажатии на спусковой крючок. Предлагаемое изобретение имеет название "Револьвер БСБ-1, что означает: "револьвер с быстросъемным барабаном, модификация первая".
