Автоматичний револьвер киргетова

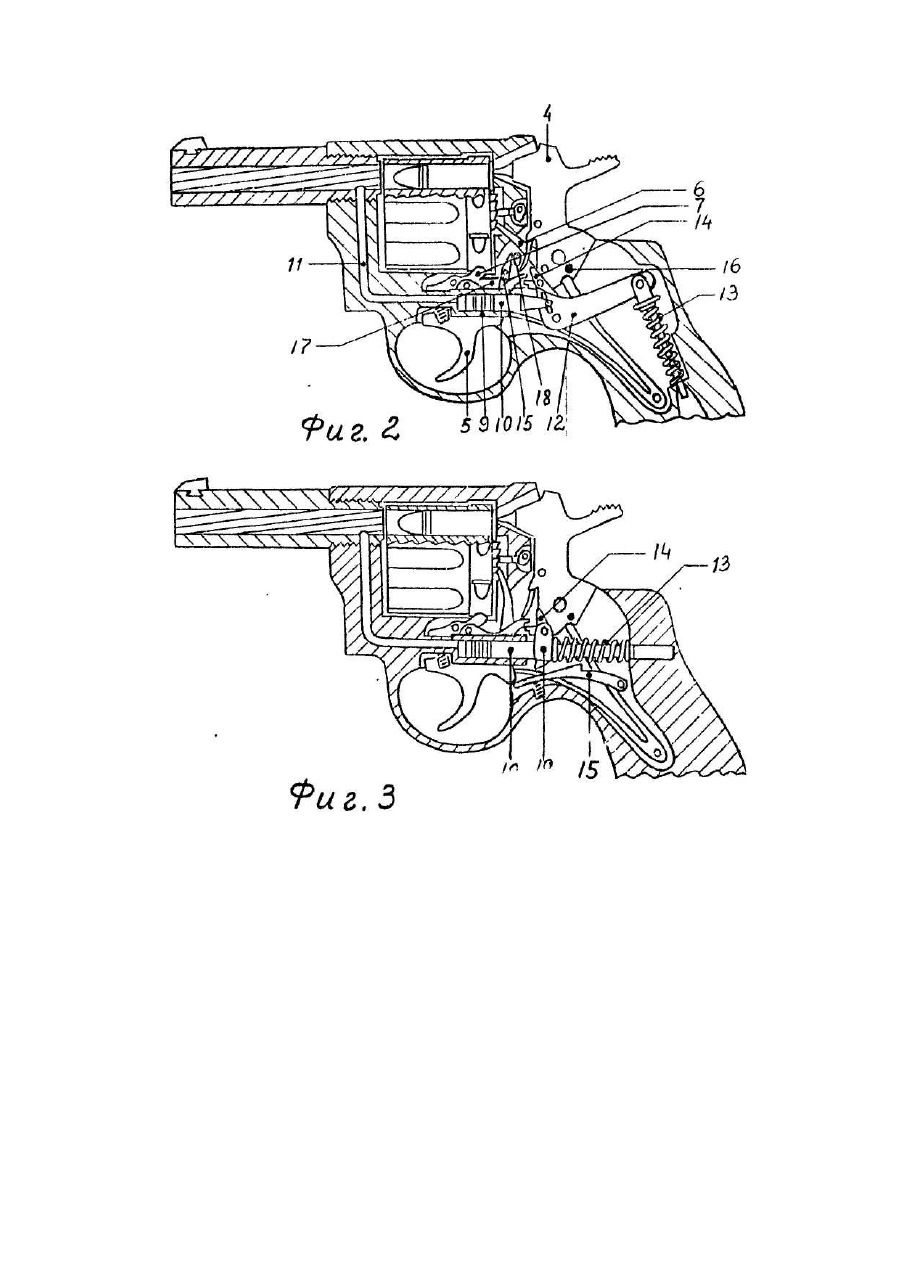

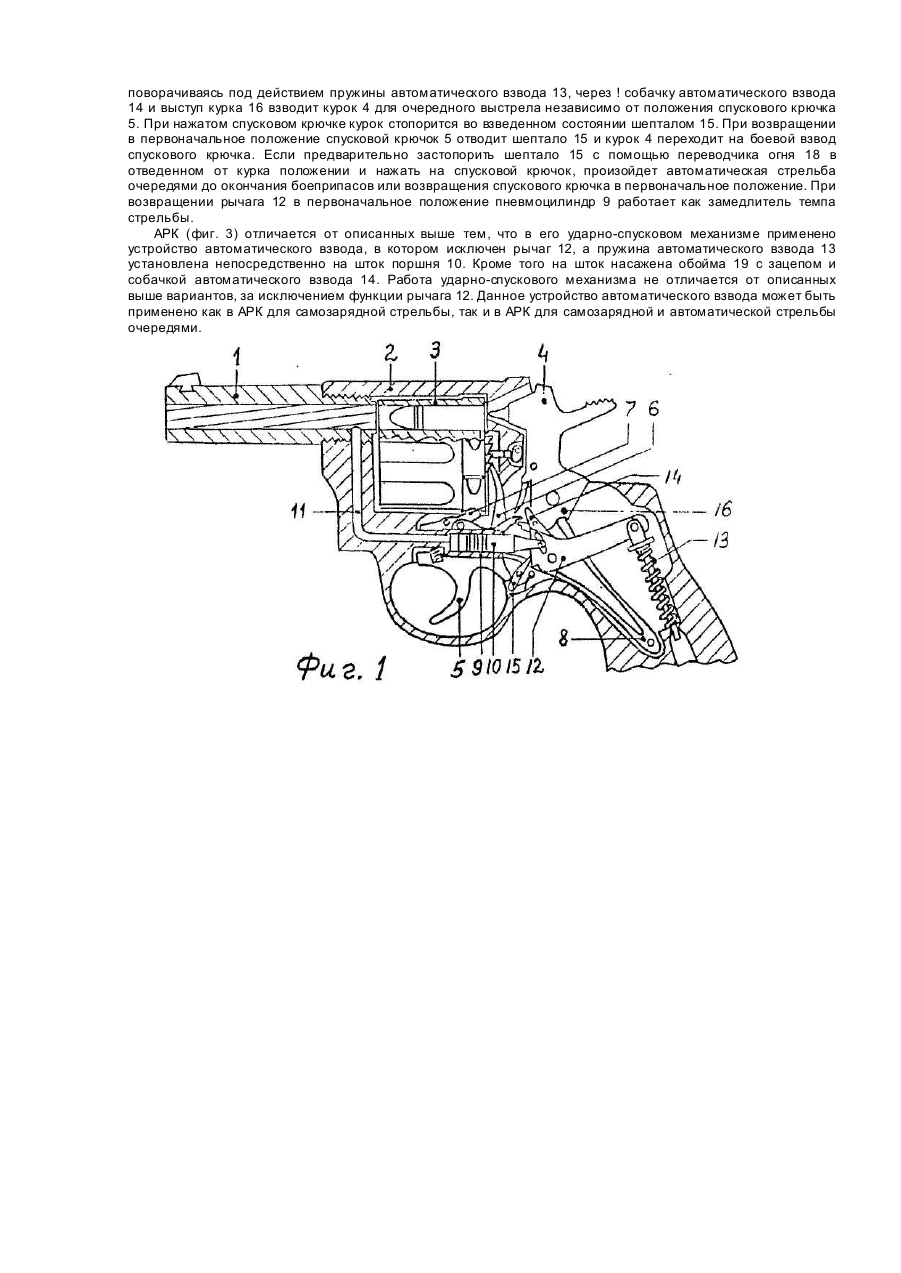

Изобретение относится к стрелковому оружию, в частности к револьверам. Известно, что по принципу действия ударно-спускового механизма револьверы делятся на одинарные, двойные и самовзводные (Жук А. Б. Справочник по стрелковому оружию. М.: Военное изд-во. 1993). Револьвер одинарного действия позволяет производить выстрел лишь после отведения курка пальцем в крайнее заднее положение на боевой взвод. При этом так называемая собачка через паз рамки револьвера зацепляют храповик барабана, вращая его на расстояние, необходимое для подачи очередного патрона. После нажатия на спусковой крючок курок освобождается и наносит удар, что приводит к выстрелу. Револьверы двойного действия наиболее распространены. Их механизмы, кроме описанного способа, могут производить стрельбу и самовзводом, то есть путем нажима на спусковой крючок без предварительного взведения курка. Самовзводная стрельба повышает скорострельность, но снижает меткость, так как требуется увеличенное усилие нажатия на спусковой крючок и удлиненный его ход для поворота барабана и сжатия боевой пружины. Известны попытки создания автоматических револьверов, использующих энергию отдачи при выстреле, например, системы Веблей-Фосбери образца 1896 г. в Англии, фирмы Зулайка в Испании, фирмы Юнион Арме Компани в США, но из-за сложности конструкции и ненадежности в эксплуатации широкого распространения они не получили. Недостатки револьверов заключаются в необходимости снимать их с линии прицеливания при взведении курка пальцем, в большом ходе спускового крючка и в увеличенном усилии нажатия на него при стрельбе самовзводом, что снижает меткость стрельбы, скорострельность и удобство использования. В качестве прототипа для создания автоматического револьвера выбран английский револьвер двойного действия системы Веблея-Скотта Mk.VI, в частности его ударно-спусковой механизм (Пистолеты, револьверы. - "Техника молодежи". М., 1992, с. 25). Револьвер состоит из ствола, рамки с рукояткой, барабана с механизмом экстракции стреляных гильз и храповиком, курка, спускового крючка, с шарнирно установленной на нем собачкой механизма поворота барабана, стопора барабана, взаимодействующего со спусковым крючком и боевой пружины. Цель изобретения - создание автоматического револьвера для повышения скорострельности, меткости стрельбы и удобства пользования. Это достигается применением в конструкции револьвера устройства автоматического взвода, действие которого основано на использовании давления пороховых газов при выстреле. Применение устройства автоматического взвода позволяет увеличить скорострельность вплоть до автоматической стрельбы очередями и существенно уменьшает ход и усилие нажатия на спусковой крючок при повторном выстреле, что положительно отражается на меткости стрельбы. Устройство автоматического взвода дает возможность оснащать револьвер дополнительными механизмами, например, механизмом осевого перемещения барабана для улучшения обтюрации пороховых газов, без увеличения усилия нажатия на спусковой крючок. Устройство автоматического взвода может быть использовано для автоматизации практически любых существующи х систем револьверов. Автоматический револьвер Киргетова (далее-АРК) не уступает в скорострельности, меткости стрельбы и удобстве пользования автоматическим пистолетам, а-в надежности превосходит последние, так как позволяет в случае осечки произвести повторный выстрел самовзводом. При отказе устройства автоматического взвода стрельба производится самовзводом или путем предварительного взведения курка пальцем. На фиг. 1 изображен вариант АРК для самозарядной стрельбы (аналог самозарядного пистолета); на фиг. 2 - вариант АРК для самозарядной и автоматической стрельбы очередями (аналог автоматического пистолета); на фиг. 3 - вариант АРК с устройством автоматического взвода, в котором пневмо-цилиндр и пружина автоматического взвода расположены соосно. АРК для самозарядной стрельбы (фиг. 1) состоит из ствола 1, рамки с рукояткой 2, барабана 3 с механизмом экстракции стреляных гильз и храповиком, курка 4, спускового крючка 5 с шарнирно установленной на нем собачкой 6 механизма поворота барабана, стопора барабана 7, взаимодействующего со спусковым крючком, боевой пружины 8 и устройства автоматического взвода, которое включает в себя пневмоцилиндр 9 с поршнем 10, полость которого сообщается через канал 11 в рамке с каналом ствола, рычаг 12, пружину автоматического взвода 13, собачку автоматического взвода 14 и шептало 15. Ударно-спусковой механизм работает следующим образом. Первый выстрел производится известными для существующих револьверов способами: самовзводом или путем предварительного взведения курка пальцем. Во время выстрела пороховые газы, проникая через канал 11 в рамке, перемещают поршень 10 и поворачивают связанный с ним рычаг 12, который своим длинным плечом сжимает пружину автоматического взвода 13. При нажатом спусковом крючке 5 рычаг 12 стопорится во взведенном состоянии шепталом 15. По окончании выстрела спусковой крючок, возвращаясь в первоначальное положение, отводит шептало 15, освобождая рычаг 12, который под действием пружины автоматического взвода 13, через собачку автоматического взвода 14 и выступ курка 16, взводит курок 4 для очередного выстрела. АРК для самозарядной и автоматической стрельбы очередями (фиг. 2) отличается от описанного выше тем, что собачка 6 поворота барабана шарнирно соединена с курком 4, стопор барабана 7 взаимодействует с курком через профилированный ползун 17, а шептало 15 стопорит курок 4 во взведенном состоянии при нажатом спусковом крючке 5. Кроме того, в ударно-спусковом механизме установлен переводчик огня 18, позволяющий стопорить шептало 15 в отведенном от курка положении. Ударно-спусковой механизм работает следующим образом." Во время выстрела пороховые газы, проникая через канал 11 в рамке, перемещают поршень 10 и поворачивают связанный с ним рычаг 12, который своим длинным плечом сжимает пружину автоматического взвода 13. После вылета пули из канала ствола и падения давления пороховых газов рычаг 12, поворачиваясь под действием пружины автоматического взвода 13, через ! собачку автоматического взвода 14 и выступ курка 16 взводит курок 4 для очередного выстрела независимо от положения спускового крючка 5. При нажатом спусковом крючке курок стопорится во взведенном состоянии шепталом 15. При возвращении в первоначальное положение спусковой крючок 5 отводит шептало 15 и курок 4 переходит на боевой взвод спускового крючка. Если предварительно застопорить шептало 15 с помощью переводчика огня 18 в отведенном от курка положении и нажать на спусковой крючок, произойдет автоматическая стрельба очередями до окончания боеприпасов или возвращения спускового крючка в первоначальное положение. При возвращении рычага 12 в первоначальное положение пневмоцилиндр 9 работает как замедлитель темпа стрельбы. АРК (фиг. 3) отличается от описанных выше тем, что в его ударно-спусковом механизме применено устройство автоматического взвода, в котором исключен рычаг 12, а пружина автоматического взвода 13 установлена непосредственно на шток поршня 10. Кроме того на шток насажена обойма 19 с зацепом и собачкой автоматического взвода 14. Работа ударно-спускового механизма не отличается от описанных выше вариантов, за исключением функции рычага 12. Данное устройство автоматического взвода может быть применено как в АРК для самозарядной стрельбы, так и в АРК для самозарядной и автоматической стрельбы очередями.
